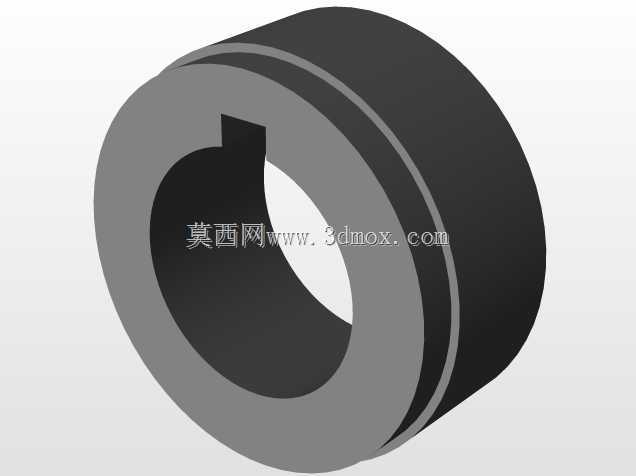

勃朗宁钢轮毂精密结构三维数模

　　该钢制轮毂零件主要应用于重载行走机构的轮端承载场景，常见于工业输送线重载托轮、小型工程机械行走轮以及特种作业车辆的轮组配套，核心作用是承担径向载荷同时传递周向扭矩，为外圈橡胶轮体或履带接触件提供刚性安装基体。从结构设计来看，整体采用短圆柱回转体构型，内孔为大直径通孔设计，用于与轮轴或驱动轴配合，内孔壁预留的键槽结构可实现与轴的周向固定，避免运转过程中出现相对打滑，保证扭矩传递的可靠性。端面均匀分布的三个螺纹孔用于轮毂与端盖、传动法兰的轴向锁紧，安装时可通过螺栓将轮毂与相邻传动部件紧固为整体，螺纹孔的位置度公差控制在0.05mm以内，保证装配后端面跳动满足运转精度要求。

　　轮毂外圆面为高精度圆柱面，表面粗糙度控制在Ra1.6，用于过盈压装橡胶轮套或者钢制轮缘，外圆与内孔的同轴度公差不超过0.03mm，避免高速运转时出现偏摆振动。设计阶段充分考虑了钢制零件的加工工艺性，外圆与端面的过渡处采用小圆弧倒角，既消除了热处理过程中的应力集中风险，也避免装配时锐边划伤操作人员或配合零件。安装边界方面，该轮毂的轴向长度与内孔直径比例控制在1.2:1，保证与轴的配合长度足够承载径向力，不会出现轴端受力过大导致的弯曲变形，端面螺纹孔的深度为1.5倍螺纹公称直径，保证螺栓锁紧时有足够的啮合长度，承受轴向冲击载荷时不会出现螺纹滑牙失效。

　　零件整体采用45号钢调质处理，硬度达到HB220-250，兼顾了芯部韧性与表面耐磨性，可适应持续运转下的接触磨损工况，内孔与轴的配合选用H7/k6过渡配合，装配时可通过热装或者压力机压装实现紧密贴合，保证长期运转无松动。建模过程中对所有倒角、退刀槽等工艺结构做了完整还原，未做工艺简化，可直接用于加工工艺编制、数控加工程序生成以及装配干涉检查，也可作为轮系选型时的承载校核参考模型，帮助设计人员快速完成轮端结构的方案匹配。
