凸缘式刚性法兰联轴器结构设计

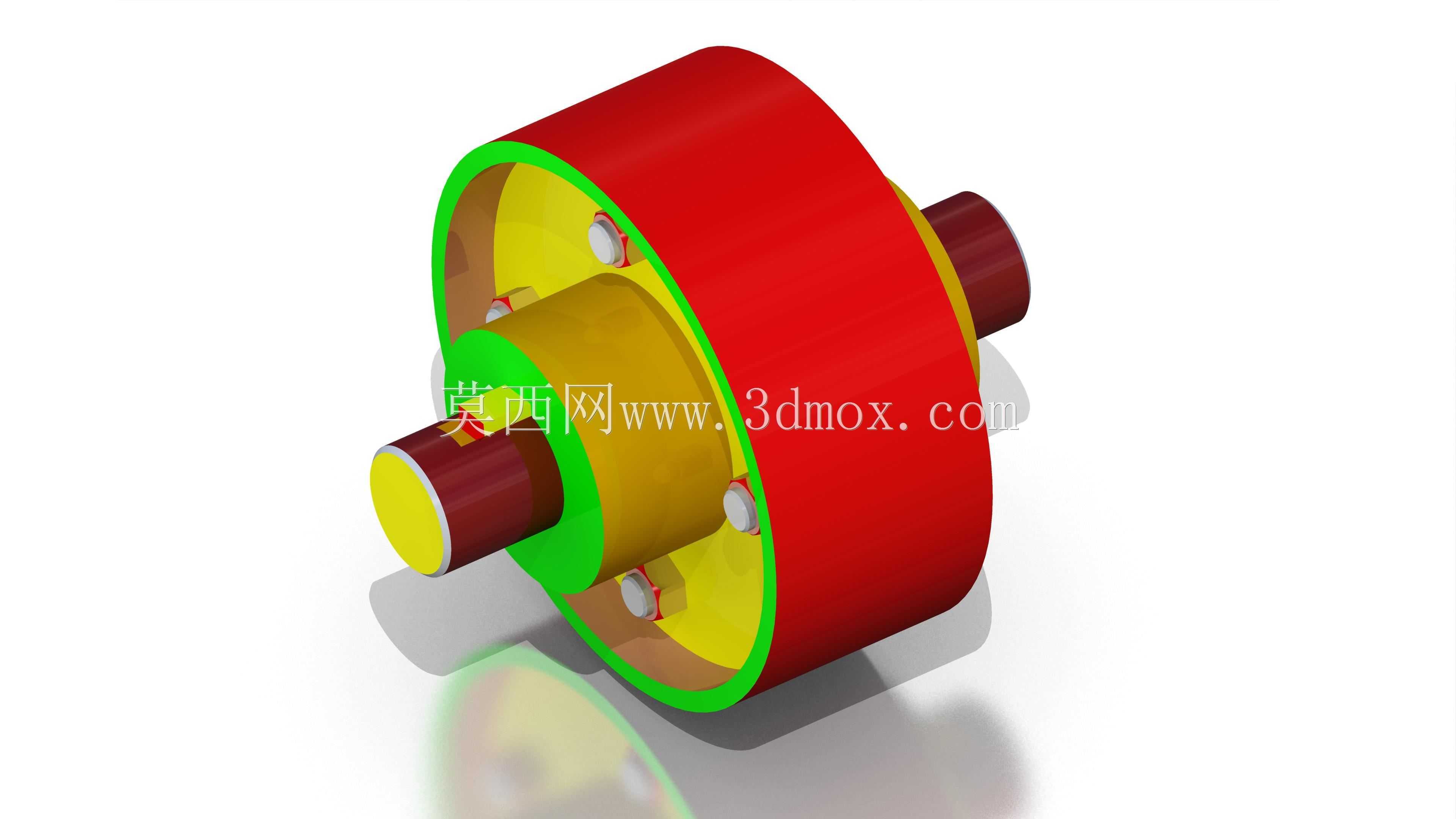

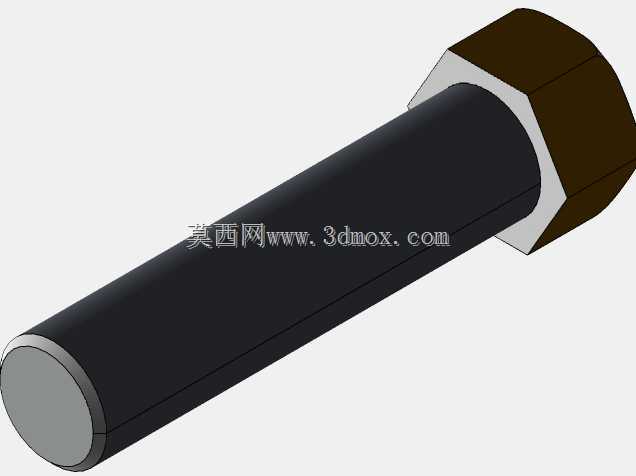

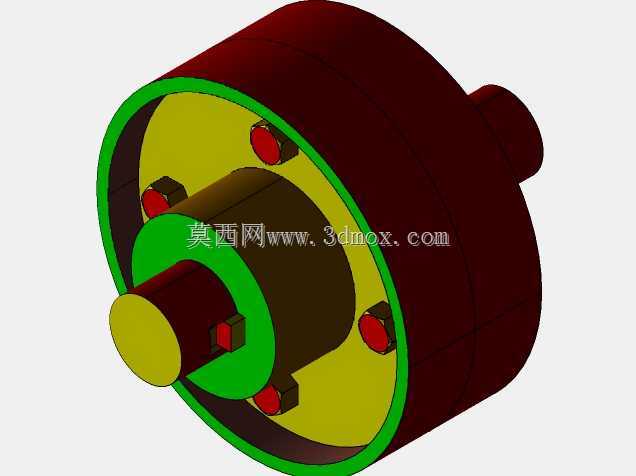

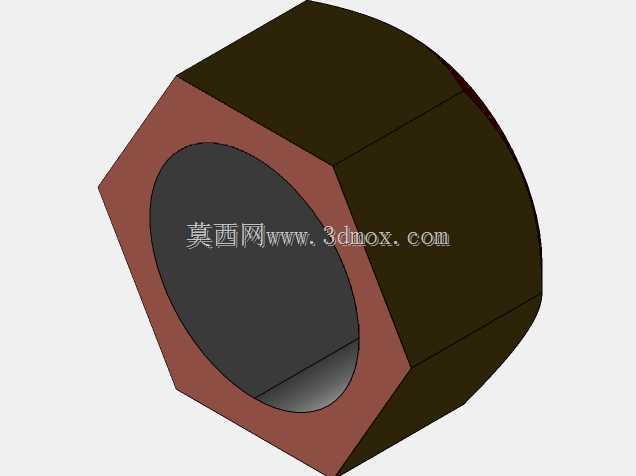

　　这类刚性法兰联轴器多用于传动系统中两根轴的刚性同轴连接场景，常见于中小功率的工业泵组、输送设备、常规机床进给轴这类对两轴对中精度要求较高、传动过程无显著径向偏移与角向偏移的工况中，核心作用是在主动轴与从动轴之间建立稳定的转矩传递路径，同时可兼顾一定的轴向定位约束，避免轴系运行过程中出现不必要的轴向窜动。从结构设计逻辑来看，该联轴器采用两件式对合结构，两个带凸缘的半联轴器分别通过键连接与两侧轴端实现周向固定，半联轴器的凸缘端面上加工有均匀分布的螺栓孔，装配时依靠铰制孔螺栓或者普通预紧螺栓实现两个半体的刚性锁紧，依靠结合面的摩擦力与螺栓的抗剪能力共同传递工作转矩。

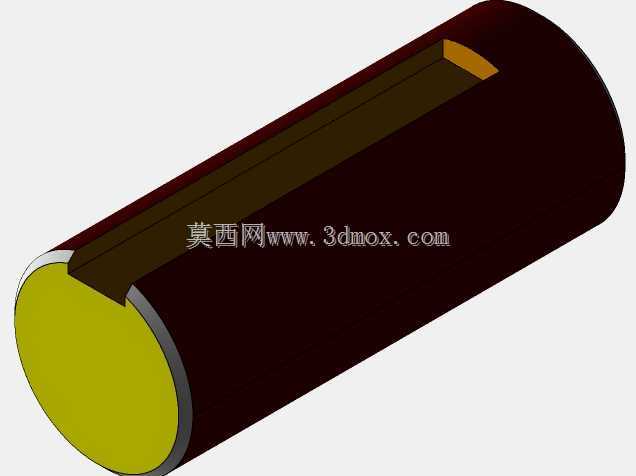

　　设计过程中需要优先匹配被连接轴的轴径尺寸，确定半联轴器轮毂的内孔直径、键槽尺寸与轮毂轴向长度，保证轴端插入后有足够的配合接触面积，避免运行中出现键连接压溃或者轮毂松动的问题；凸缘部分的外径尺寸需要结合传递转矩的大小核算螺栓分布圆直径、螺栓规格与数量，确保在额定转矩甚至短时过载工况下，螺栓不会出现剪切断裂、结合面不会出现打滑分离的问题。安装边界层面，这类联轴器装配时需要严格保证两侧轴的同轴度，若对中偏差超出允许范围，运行过程中会在轴端、轴承位置产生额外的附加弯矩，轻则加剧轴承磨损、引发传动振动与噪声，重则导致轴系疲劳断裂、连接螺栓失效。

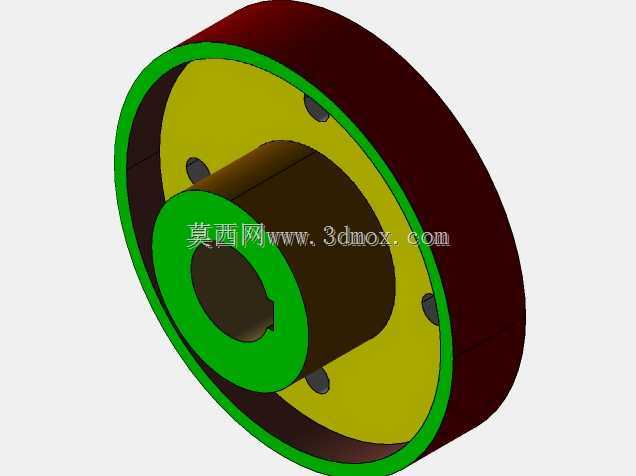

　　该结构的半联轴器外侧做了圆滑过渡处理，避免锐边在装配调试过程中造成磕碰划伤，轮毂与凸缘的连接位置设置了合理的过渡圆角，减少应力集中对零件疲劳强度的影响，内部空腔预留了足够的空间，可避免轴端过长时与对侧半联轴器发生干涉。不同于弹性联轴器具备偏移补偿能力的特性，这类刚性法兰联轴器的传动精度更高、不存在传动间隙，也没有弹性元件老化失效的问题，维护成本更低，适合在转速稳定、载荷平稳、安装对中条件较好的传动场景中使用，设计建模时需要重点关注结合面的形位公差要求，包括两端面的平行度、内孔与端面的垂直度、螺栓孔的位置度，这些公差参数直接决定了联轴器装配后的整体精度与运行可靠性。
