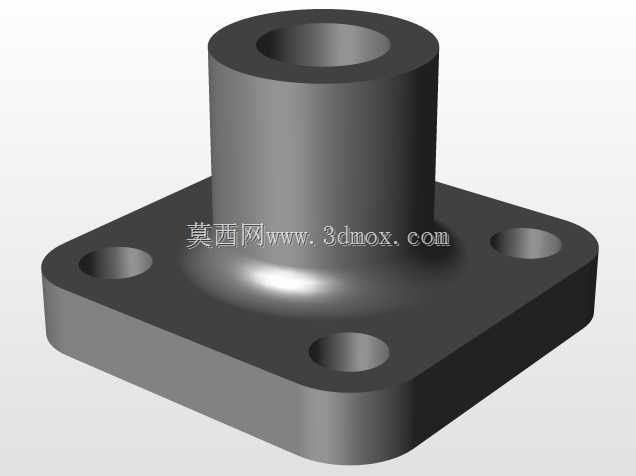

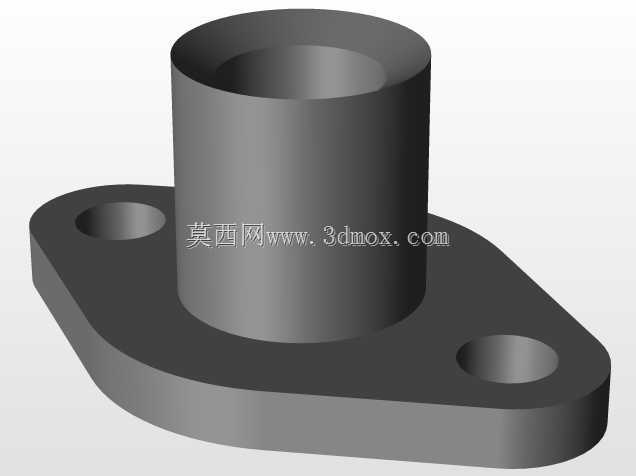

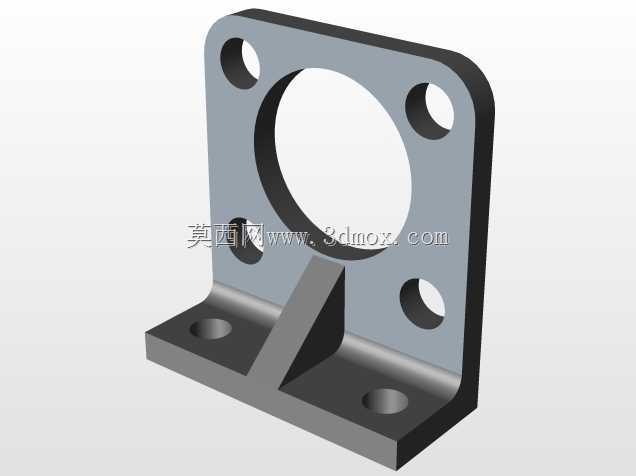

方形法兰式管路连接接头结构设计

　　这款方形法兰式管路连接结构，常配套应用在工业流体管路的压力调节段，作为减压阀组的端部衔接部件使用，在气动控制回路、低压液压输送系统、小型化工流体管路中都能见到这类结构的身影。从实际使用场景来看，这类接头主要承担管路变向、接口转接以及承压密封的作用，方形法兰的设计相比圆形法兰，在安装空间受限的设备舱内更具布局优势，四个安装孔位呈对称分布，能在较小的投影面积下提供足够的锁紧力，避免管路承压后出现接口偏移渗漏的问题。

　　设计阶段首先要考虑的是安装边界的适配性，方形底座的边长尺寸需要匹配对应通径减压阀的安装接口，四个安装孔的中心距严格遵循同压力等级管路连接件的通用安装规范，孔位直径适配常用的内六角圆柱头螺钉，安装时不需要额外定制紧固件，现场装配的通用性更强。上部的圆柱形对接段采用等通径设计，内壁做了平滑过渡处理，避免流体流经时产生紊流、压损增大的问题，圆柱段的外径尺寸匹配常规软管硬管的卡套连接规格，不需要额外加工转接坡口就能直接对接管路。

　　结构细节上，法兰底座与上部圆柱衔接处做了圆弧过渡处理，不是直角拼接结构，这个设计能有效降低应力集中系数，在管路长期受流体脉冲压力、设备运行振动的工况下，衔接位置不会因为应力累积出现开裂失效的问题。底座上的四个沉孔设计，能让螺钉安装后头部完全沉入法兰平面内，不会突出安装面，既避免了安装时螺钉与其他相邻部件产生干涉，也能让法兰贴合面完全压紧密封垫片，保证密封面的压力均匀分布，减少渗漏风险。上部圆柱的端面加工有定位止口，对接管路时可以快速实现同轴定位，不需要反复调整对齐，能有效提升现场装配的效率。

　　从建模逻辑来看，整个结构采用对称式设计，以中心轴线为基准做特征阵列，四个安装孔的位置度公差可以通过对称约束直接保证，建模过程中先绘制方形法兰的底座草图，拉伸成型后处理安装沉孔，再绘制上部圆柱的截面轮廓做拉伸凸台，最后添加衔接处的过渡圆角，整个特征树逻辑清晰，后续如果需要调整通径尺寸、法兰安装孔距，只需要修改对应草图参数就能快速完成变型设计，适配不同压力等级、不同通径的减压阀组安装需求。这类结构在实际选型时，需要重点核对法兰安装面的平面度要求，以及上部圆柱对接段的同轴度公差，避免安装后出现管路偏斜、密封失效的问题。
