商用车涡轮增压器精密结构设计

　　这款涡轮增压器结构主要适配中型商用车柴油动力系统，在重卡、工程专用车的动力总成布局中，这类增压部件承担着压缩进气密度、提升发动机升功率的核心作用，能在不增加发动机排量的前提下，将动力输出提升30%到40%，同时优化燃油雾化后的燃烧效率，降低高负荷工况下的颗粒物排放。从结构设计逻辑来看，压气机壳采用渐扩式流道构型，进气口采用90度侧置布局，适配商用车发动机舱的紧凑安装空间，避免与周边冷却管路、线束支架产生干涉；压气机轮与涡轮轴的同轴度公差控制在0.02mm以内，保证高转速工况下的动平衡稳定性，最高工作转速可覆盖12万转到16万转区间，满足柴油发动机全负荷工况的增压需求。

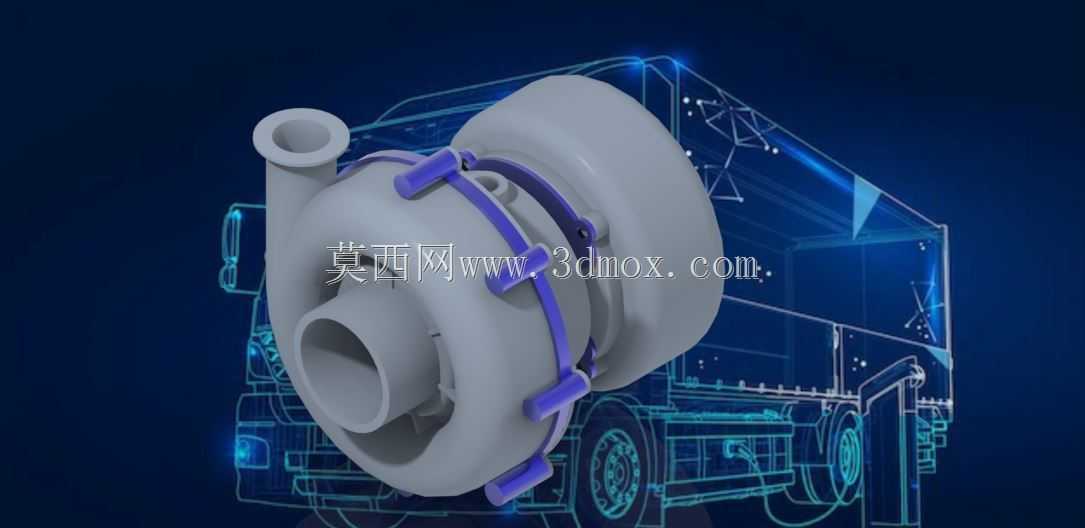

　　外形尺寸方面，压气机壳最大外径为185mm，进气口内径52mm，出气口法兰对接直径68mm，涡轮壳端与排气歧管的对接法兰采用三螺栓固定布局，螺栓孔中心距为92mm，安装时需预留至少25mm的周边操作空间，方便后续维保环节的拆装作业。中间轴承体部分采用浮动轴承设计，润滑油道的孔径经过流体仿真优化，能在发动机启动后3秒内建立稳定油压，避免冷启动阶段的干磨损耗；壳体上的紫色密封卡箍采用快拆式结构，相比传统螺栓紧固的压气机壳连接方式，能将维保拆装时间缩短60%，同时保证0.3MPa增压压力下的密封可靠性，不会出现进气泄漏导致的增压压力不足问题。

　　在实际装车场景中，这类增压器通常匹配4到6升排量的柴油发动机，适配总质量12到18吨的载货车辆，在高原工况下，通过增压补偿能抵消低气压带来的进气量不足问题，保证车辆在海拔3000米以上区域的动力输出不出现明显衰减。设计过程中针对压气机壳的壁厚做了梯度优化，流道区域壁厚控制在4mm，安装法兰区域加厚至8mm，既保证壳体承受增压压力的结构强度，又尽可能控制部件自重，降低发动机总成的整体重量，减少整车整备质量带来的燃油消耗。
