适配常规腿部尺寸的外骨骼脚踝支撑结构

　　这款脚踝支撑结构的设计，最初是面向下肢康复训练、负重作业辅助场景开发的穿戴式部件，核心作用是在使用者行走、站立过程中为踝关节提供稳定的侧向支撑与动态助力，避免脚踝过度内翻或外翻造成的运动损伤，同时通过弹性蓄能结构降低小腿肌肉的持续负荷。设计前期首先锚定了健康成年人的常规腿部尺寸边界，小腿围度适配范围覆盖日常多数人群的下肢维度，固定绑带区域的开孔做了等距排布，既可以通过绑带穿过不同孔位调整束紧力度，也能在长时间穿戴时保证皮肤接触面的空气流通，减少闷热积汗的问题。

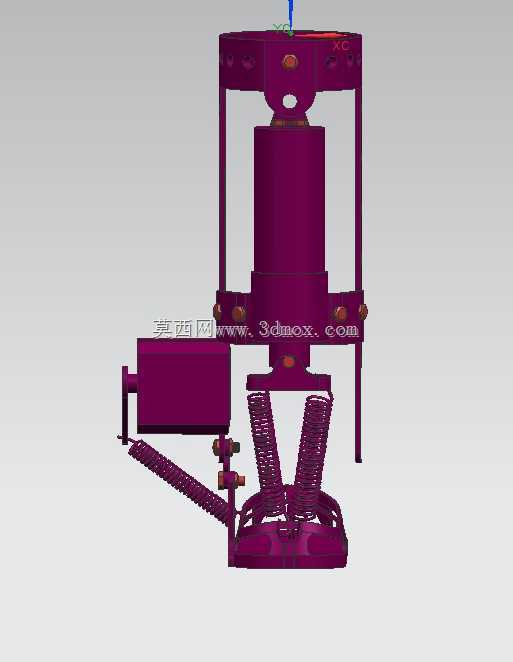

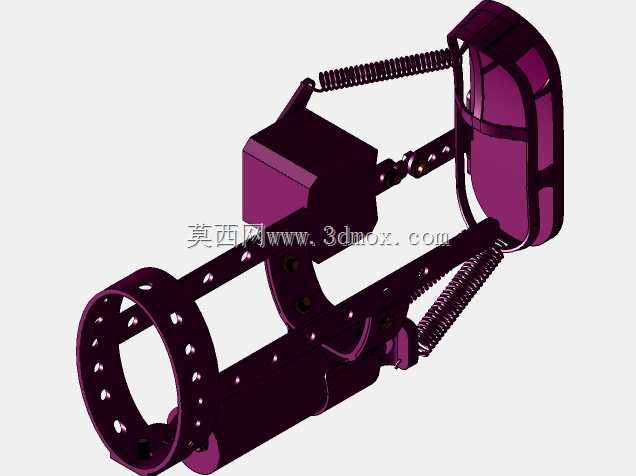

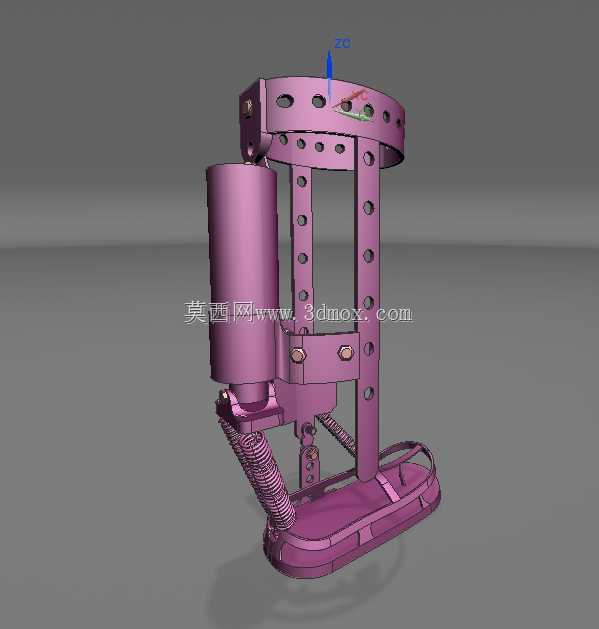

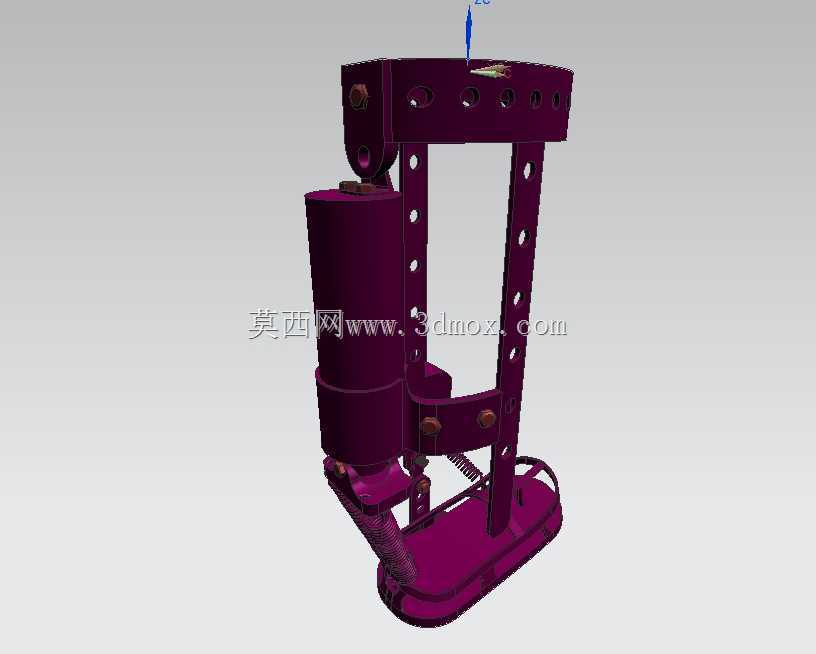

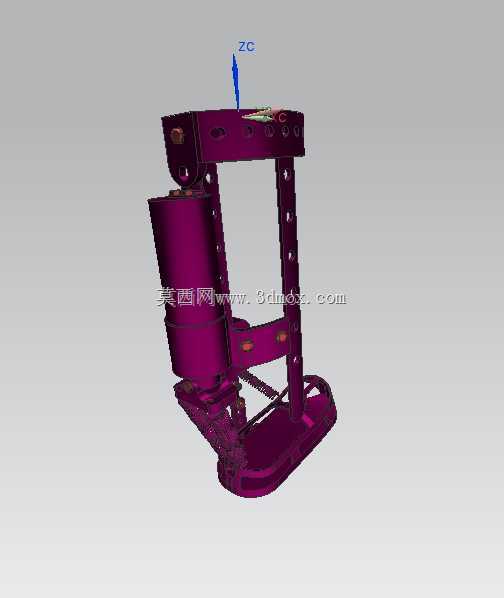

　　结构上采用双侧对称的弹性组件布局，两根螺旋弹簧分别布置在脚踝的内外两侧，当踝关节做跖屈、背伸动作时，弹簧会随关节转动产生对应的形变蓄能，在步态周期的蹬伸阶段释放弹性力辅助发力，在落地阶段则提供缓冲阻尼，抵消地面反作用力对踝关节的冲击。主体承力框架采用镂空的框式结构，在保证结构刚性的前提下尽可能降低整体自重，避免穿戴时给腿部增加额外的负重负担，脚踝处的包裹件做了贴合脚踝轮廓的曲面造型，和腿部接触的边缘做了圆弧过渡处理，不会在穿戴过程中硌压皮肤造成不适。

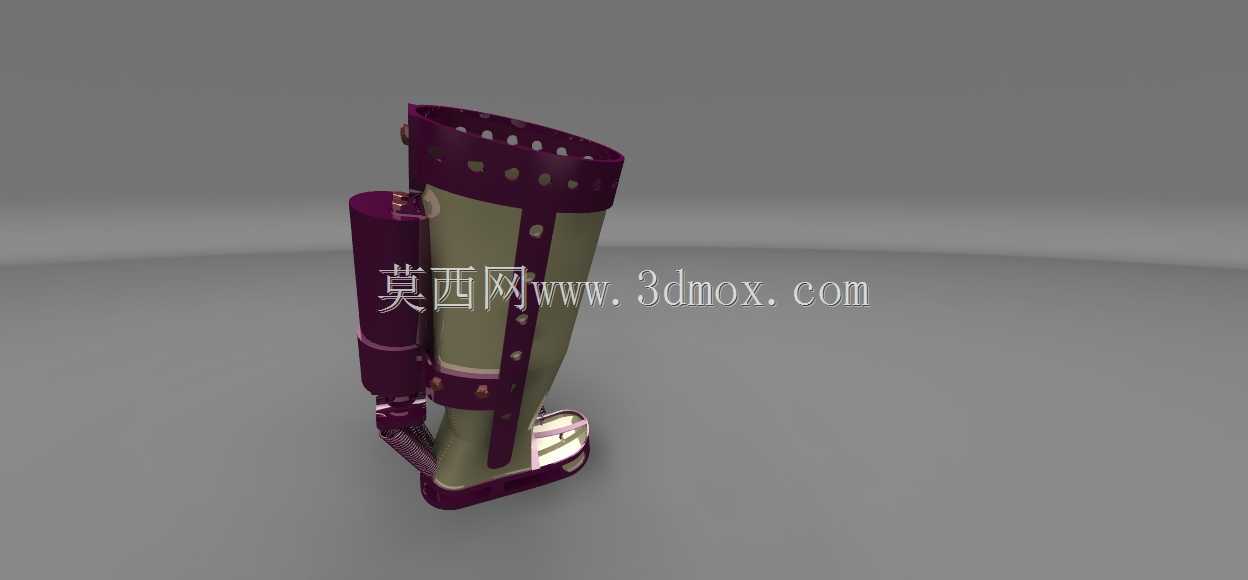

　　安装边界上，整个结构的上端固定环对应小腿中下1/3的位置，下端包裹件对应足跟与脚踝两侧的位置，转动副的轴心完全对齐人体踝关节的自然转动轴线，不会在关节活动时产生运动干涉或者额外的牵扯力，使用者穿戴后可以完成正常的行走、上下台阶、小幅度蹲起等动作，不会出现明显的活动受限问题。设计过程中反复调整了弹簧的刚度参数，刚度太小无法提供足够的支撑助力，刚度过大则会阻碍关节的正常活动，最终选定的弹簧参数可以在支撑性和活动自由度之间取得平衡，既满足日常穿戴的活动需求，也能为踝关节提供持续稳定的保护。
