齿轮轴键与滚珠轴承组合装配结构设计

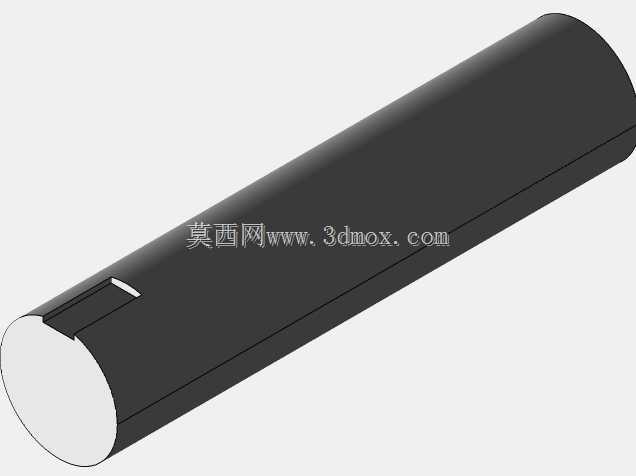

　　这套轴系组合装配结构，核心围绕动力传递路径的同轴度、载荷承载能力与拆装便利性展开设计，是旋转传动设备中最基础也最核心的动力支撑单元。在实际工业场景中，这类装配结构广泛应用于中小型减速机输出端、输送线驱动辊筒、小型机床进给轴、阀门电动执行机构的动力输出段，承担着将旋转动力从动力端平稳传递至执行端，同时抵消径向与少量轴向载荷的作用。设计过程中首先要明确各零件的配合边界：轴作为核心承载件，其上的键槽位置需要与齿轮轮毂的键槽严格对齐，平键的选型要匹配传递扭矩的大小，避免键侧受挤压出现剪切失效，同时键的顶面与轮毂键槽顶部要预留合理间隙，防止装配时出现卡滞。

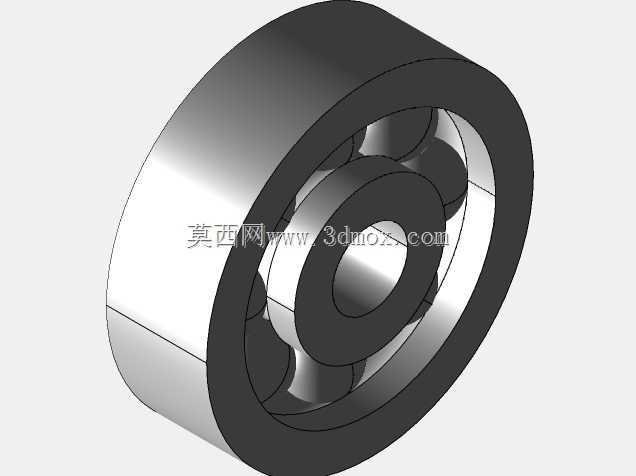

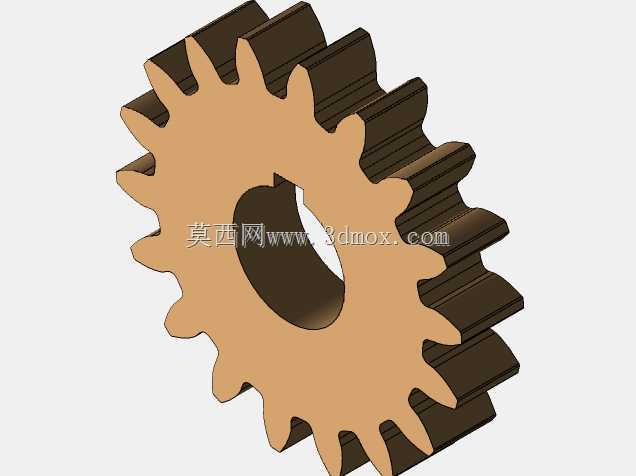

　　滚珠轴承的选型需要匹配轴颈的直径尺寸，轴承内圈与轴采用过盈配合保证同步旋转，外圈与安装座孔采用过渡配合，既保证外圈定位稳定，又能在检修时顺利拆卸，不会损伤配合面。齿轮的安装位置需要贴合轴肩定位面，通过轴肩的高度限制齿轮的轴向窜动，同时要保证齿轮端面与轴中心线的垂直度，避免齿轮啮合时出现偏载，引发异常磨损与传动噪音。整个装配体的外形为长圆柱状结构，安装时需要预留足够的轴向装配空间，轴承端的安装座需要设置对应的密封槽位，防止润滑脂泄漏同时阻挡外界粉尘进入轴承滚道。

　　设计时还需要考虑装配顺序的合理性：先将平键压入轴的键槽内，再将齿轮沿轴向推入至轴肩定位位置，随后将滚珠轴承加热至合理温度后热装至轴颈的轴承位，待冷却后轴承内圈即可与轴紧密贴合，整个装配过程不需要额外的定制工装，常规维修车间即可完成拆装作业。在功能特性上，这套装配结构兼顾了动力传递的刚性与旋转的灵活性，滚珠轴承的低摩擦特性可以有效降低轴系旋转时的功率损耗，平键连接可以保证扭矩传递过程中无回程间隙，齿轮的定位精度直接影响啮合传动的平稳性，适合中低转速、中等载荷的传动场景使用。

　　设计时还需要校核轴的挠度，确保在额定载荷下轴的弯曲变形量在轴承允许的调心范围内，避免轴承出现偏载导致早期失效，同时各配合面的粗糙度需要满足加工要求，过盈配合面的粗糙度要控制在合理区间，既保证配合的可靠性，又不会压装时刮伤配合表面。
