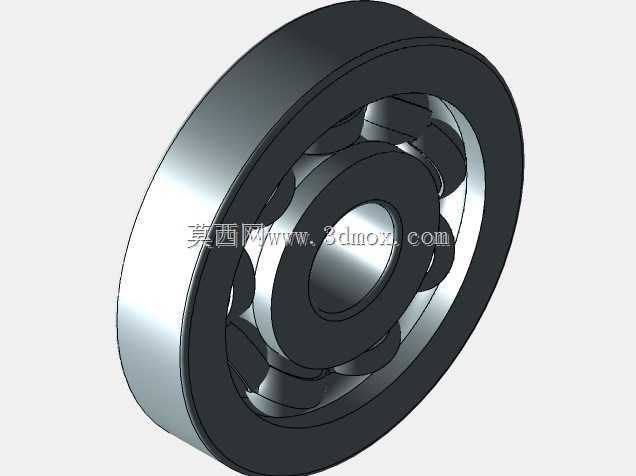

24毫米规格深沟球滚动轴承结构

　　这款24毫米规格的滚动轴承，是机械传动系统里承担径向载荷的核心基础零件，日常在小型减速机构、仪表阀门配套组件、轻工输送设备的转动副位置都能见到这类规格的应用。从结构设计来看，它采用经典的深沟球构型，内圈、外圈、滚动体、保持架四个核心部件的配合间隙经过合理校核，既能保证转动过程中滚动体的顺畅公转，也能控制径向窜动在合理公差范围内，避免转动副出现卡滞或旷量过大的问题。

　　设计这类轴承结构时，首先要明确安装边界的尺寸约束，24毫米的外径尺寸适配多数小型安装座的镗孔公差，内圈的孔径匹配对应直径的转动轴，安装时需要注意轴肩与轴承座孔的挡边高度不能超过轴承内、外圈的倒角尺寸，否则会导致轴承无法安装到位，甚至压装过程中损坏保持架。滚道的曲率设计是这类轴承的核心，沟道曲率半径略大于滚动体半径，既能保证滚动体与滚道的接触应力处于材料许用范围内，也能在承受少量轴向载荷时避免应力集中，延长零件的实际使用寿命。

　　从实际使用场景来说，这类小尺寸轴承常应用在载荷不大、转速中等的转动部位，比如小型减压阀的调节杆转动副、仪器仪表的指针传动机构、小型输送线的从动辊支撑位，它的核心作用是支撑转动轴类零件，降低轴转动过程中的摩擦系数，同时保证轴的回转精度。建模过程中需要重点关注滚动体的排布角度，保持架的兜孔间隙要均匀，避免滚动体在转动过程中出现相互挤压的情况，内外圈的倒角、退刀槽结构也要符合实际加工工艺要求，不能出现建模结构无法落地加工的问题。另外这类轴承的密封结构如果是开式构型，使用时需要配合润滑脂填充，在粉尘较多的工况下还要额外加装密封端盖，避免杂质进入滚道加剧磨损，日常选型时要根据实际载荷、转速、工况温度匹配对应的轴承材料与精度等级，不能单纯靠尺寸匹配来选型。
