6204LUA深沟球滚动轴承结构设计

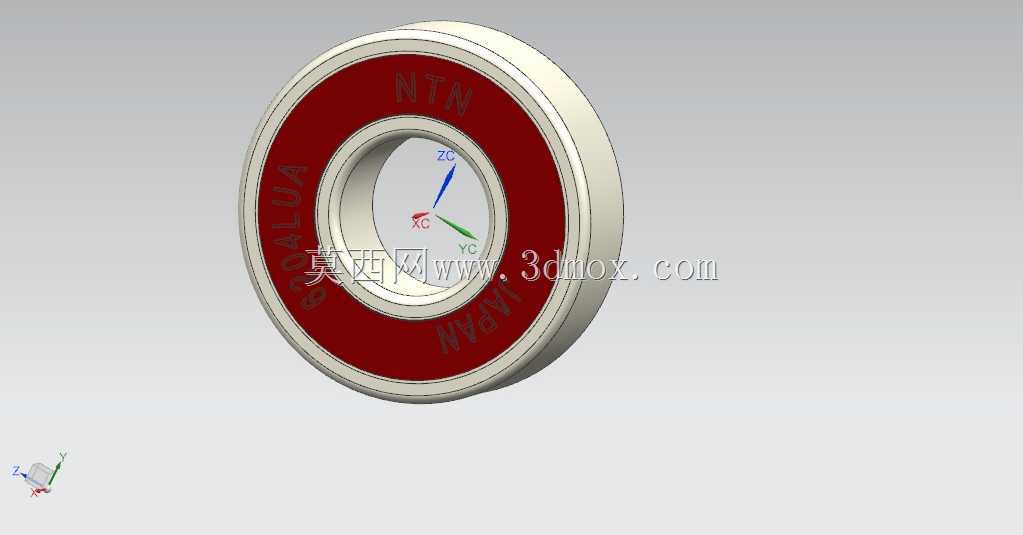

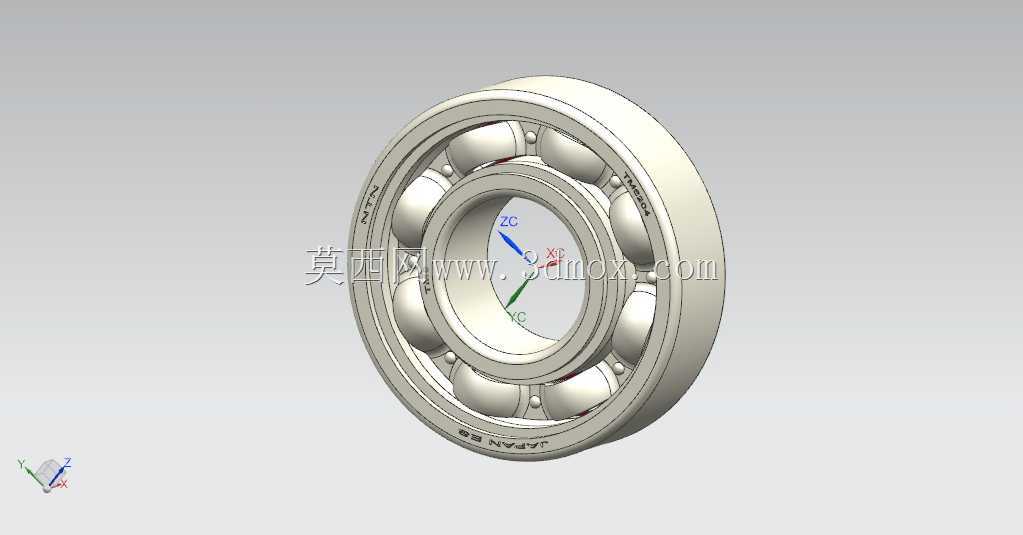

　　这款6204LUA深沟球轴承的三维结构，完整还原了实体轴承的全部装配细节，从内圈、外圈的滚道曲率，到每一颗钢球的排布、保持架的兜孔结构都做了精准还原，没有做简化处理，能直接用于装配干涉校验、运动仿真等工程场景。在常规的中小型传动系统里，这类轴承是应用极广的支撑部件，不管是小型电机的输出端支撑、轻工输送线的辊筒转轴、家用机电产品的转动部位，还是中小型减速机的输入输出轴定位，都能见到同规格轴承的身影，它主要承担径向载荷，也能在一定范围内承受双向的轴向载荷，适合转速中等、载荷平稳的转动工况。

　　设计这类轴承模型的时候，首先要卡准安装边界尺寸：内圈的孔径要和适配的轴径做基孔制配合，通常轴的公差选k6或者m6就能满足多数过盈定位需求，避免内圈和轴发生相对转动跑圈；外圈的外径和安装座孔采用基轴制配合，座孔公差选H7或者J7，兼顾装配便利性和外圈的定位稳定性，不会因为过盈量太大导致轴承游隙被挤压消失，引发运转卡滞、温升过高的问题。模型里的滚道曲率是按照深沟球轴承的标准设计的，滚道圆弧半径略大于钢球半径，保证钢球和滚道的接触面积合理，既不会因为接触应力过大导致早期点蚀，也不会因为接触区域太小降低承载能力。保持架采用的是浪形冲压保持架结构，兜孔的间隙留的恰到好处，既能把每颗钢球均匀分隔开，避免钢球之间直接接触摩擦增加运转阻力，又能给润滑脂留出足够的存储空间，让轴承在长期运转过程中，润滑介质能持续附着在钢球和滚道的接触面上，降低磨损速率。

　　做整机装配设计的时候，直接调用这个模型就能快速完成轴承位的布局校验，不用再从零开始绘制每一个零件，能大幅缩短结构设计的周期。比如在做小型辊道输送线设计时，把这个轴承装配到辊筒两端的轴承座里，就能直接核对轴的台阶高度、轴承座的止口深度、端盖的压紧余量是否匹配，避免后期加工装配时出现轴承压装不到位、轴向窜动量过大、或者端盖压死轴承导致运转阻力过大的问题。模型里的密封结构也做了完整呈现，两侧的密封盖能阻挡外界的粉尘、水汽进入轴承内部，同时防止内部的润滑脂泄漏，适合在有少量粉尘、不算极端恶劣的工况下使用，不用额外增加复杂的密封防护结构，能简化整体支撑部位的设计复杂度。另外钢球的数量和排布完全符合该型号轴承的标准参数，做运动仿真的时候，能真实模拟钢球在滚道里的公转、自转状态，校验极限转速下的保持架运动干涉情况，给后续的轴承选型、寿命计算提供直观的结构参考。
