菱形扩张网孔金属薄板钣金结构设计

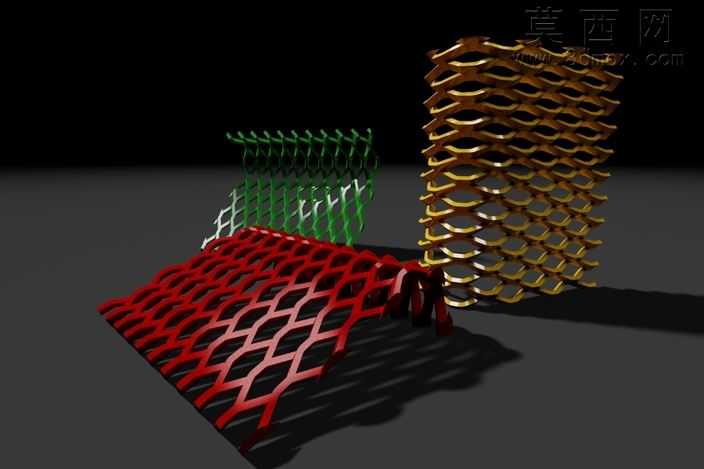

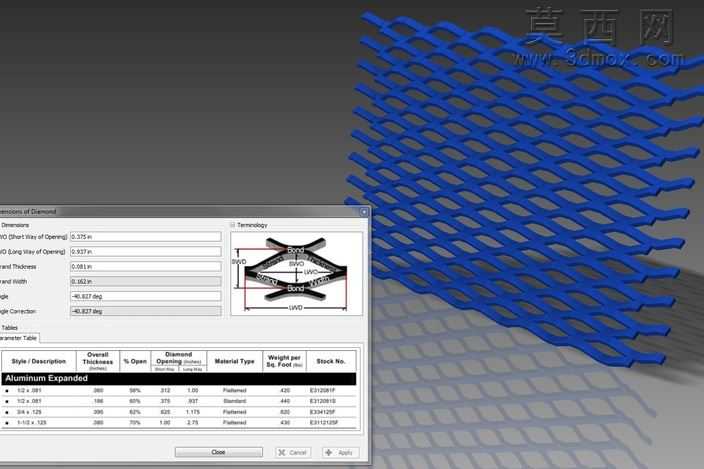

本作品为扩张式菱形网孔金属钣金件的三维参数化建模成果，建模过程依托三维设计软件完成全流程参数驱动设计，首先基于扩张钣金的成型工艺逻辑，先绘制单组菱形网孔的截面轮廓，通过对单孔单元的尺寸约束、几何约束完成基础特征搭建，精准匹配铝制扩张网的实际孔型比例，包括孔距、梗宽、网厚等核心参数均参照行业通用规格设定，确保模型可直接对接生产加工的参数需求。建模阶段采用阵列特征完成整网的孔型排布，通过线性阵列结合方向约束保证网孔排列均匀一致，无错位、变形问题，同时对板材边缘的收边结构做了工艺化处理，避免出现尖锐边角，符合钣金件的实际加工成型要求。材质设定上选用铝合金金属材质，在材质编辑器中调整金属粗糙度、反射率参数，还原铝制扩张网的哑光金属质感，渲染阶段采用工作室光照环境，通过多角度光源打光凸显网孔的立体通透结构，同时搭配软件界面的参数表截图，直观展示模型的参数可编辑属性，使用者可直接修改单孔尺寸、板材厚度、整体幅面等参数快速生成不同规格的扩张网钣金件。结构设计上充分考虑扩张钣金的拉伸成型特性，网孔的连接梗部做了均匀的厚度过渡，避免应力集中问题，整体结构既保证了网状结构的轻量化、通风透光特性，又兼顾了金属板材的结构强度，可用于防护网、通风板、装饰网、筛分构件等多种场景的设计选型参考，模型同时导出了多种通用三维格式，可适配不同三维软件的导入使用需求，无需额外修复即可直接用于装配设计、工程图导出、渲染出图等后续工作流程。
