离心泵用径向扭曲叶片叶轮结构设计

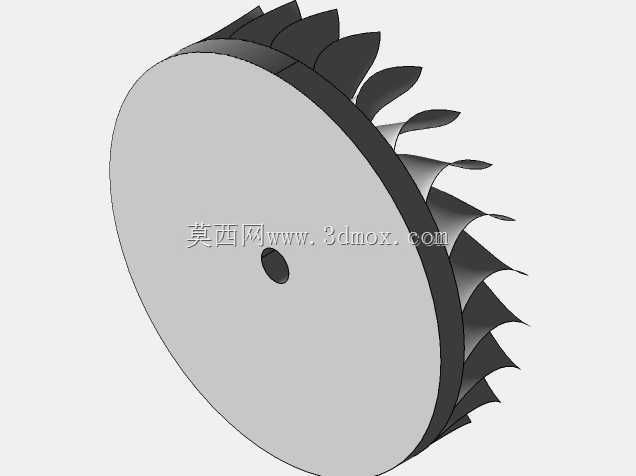

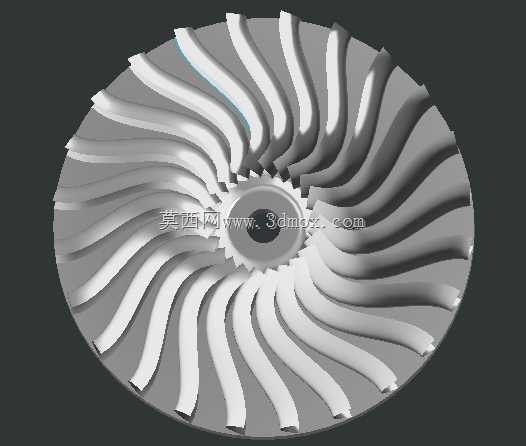

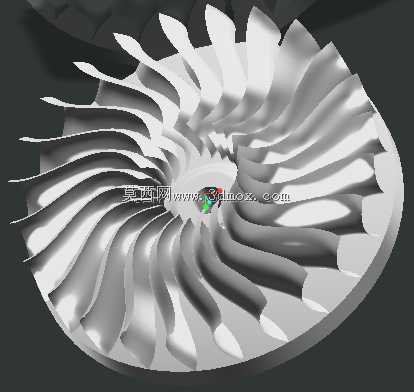

　　这款叶轮是离心泵的核心水力做功部件，直接决定泵组的水力效率、运行稳定性与抗汽蚀性能，主要应用在给排水、工业流体输送、暖通循环、化工介质输送等场景的单级或多级离心泵中，是泵类设备实现流体能量转换的核心载体。从结构设计来看，这款叶轮采用闭式后弯扭曲叶片构型，叶片沿轮盘周向均匀排布，叶片型线采用空间扭曲设计，能够适配流体从叶轮进口轴向流入、径向流出的流动方向变化，减少流体在流道内的转向冲击与涡流损失，相比直板叶片构型，扭曲叶片能更好贴合流体的实际流动迹线，在宽流量工况区间内保持较高的水力效率，同时降低运行时的流动诱导噪声。

　　叶轮的进口端设置了圆滑过渡的轮毂导流段，能够引导来流平稳进入叶片流道，避免进口处的流道突变造成局部低压区，提升叶轮的抗汽蚀性能，减少长期运行中汽蚀对叶片进口边的冲蚀损伤。轮盖与轮盘的壁厚采用等强度渐变设计，在叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，既降低了流道内的流动阻力，也能分散高速旋转时的应力集中，避免长期交变载荷下出现焊缝或基体疲劳开裂的问题。在安装边界上，叶轮中心设置了与泵轴配合的定位轴孔，轴孔处设计有键槽用于传递扭矩，叶轮背部预留了与密封环配合的止口位置，安装时需要保证叶轮进口与泵体密封环的径向间隙在设计公差范围内，间隙过大会造成容积效率下降，间隙过小则容易在运行中出现动静摩擦，引发泵组振动超标。

　　设计过程中需要重点校核叶片的出口安装角、流道的过流面积沿径向的变化梯度，保证流体在流道内的流速变化平缓，避免出现局部脱流；同时要做动平衡校核，去除不平衡量，避免高速旋转时产生过大的径向力，影响轴承与机械密封的使用寿命。这款叶轮的流道表面做了顺滑处理，能够减少流体的沿程摩擦损失，在输送含少量固体颗粒的介质时，圆滑的流道也能降低颗粒对壁面的冲刷磨损，延长部件的更换周期。
