内啮合齿轮式容积泵工作原理展示结构

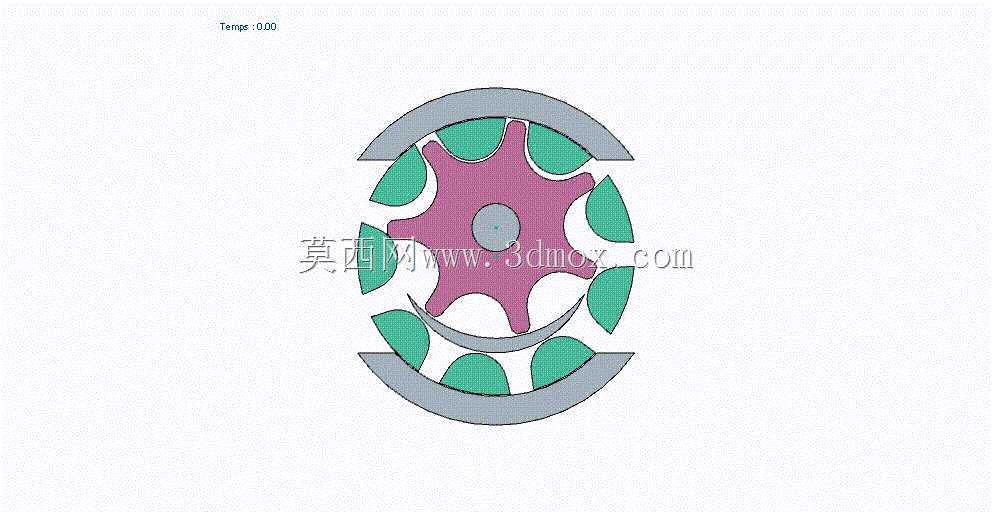

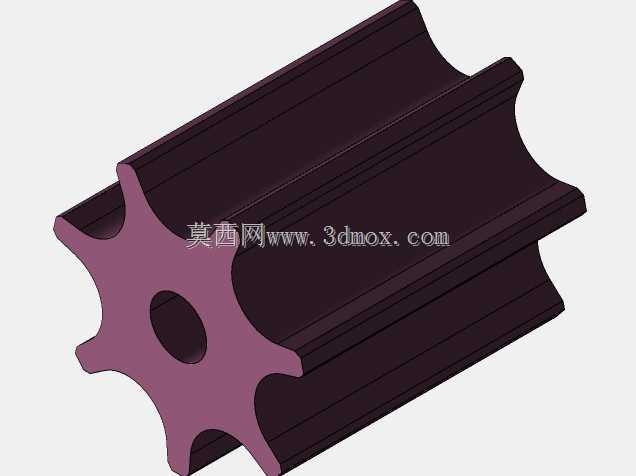

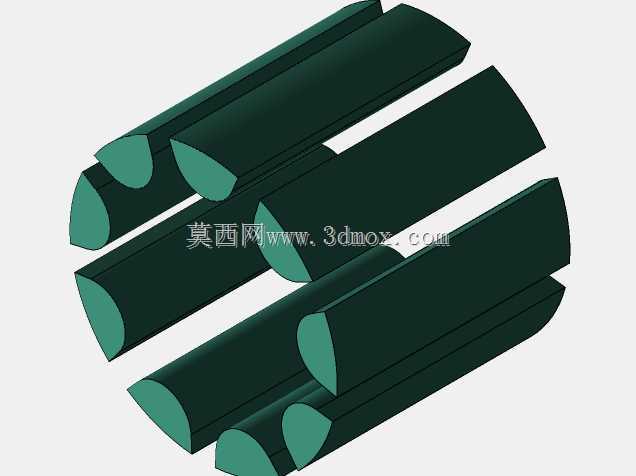

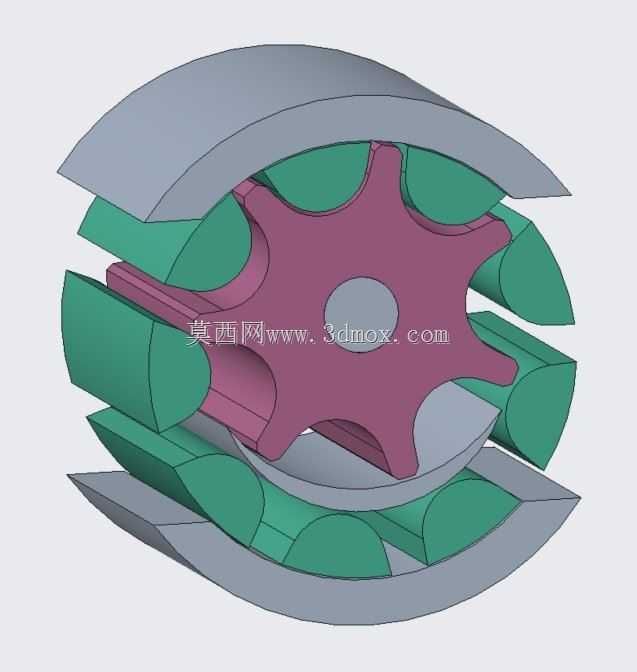

　　该结构为内啮合齿轮式容积泵的原理展示剖切模型，在液压系统、低压流体输送工况中应用广泛，常见于机床润滑回路、小型液压动力单元、燃油输送单元等场景，依靠齿间密闭容积的周期性变化完成流体的吸入与排出动作。从结构设计逻辑来看，模型采用半剖分层展示形式，将外齿圈、内转子、分隔月牙板三个核心配合件做分层错位处理，能直观呈现啮合过程中齿间容积的变化规律：当转子沿指定方向转动时，脱离啮合侧的齿间密闭容积逐步增大，形成局部负压将外部流体吸入腔室；随着转子持续转动，携带流体的齿腔被月牙板分隔为独立密闭空间，沿转动方向向排出侧移动；进入啮合区域后，齿间容积被逐步挤压缩小，腔体内流体受压力作用从排出端口被驱出，完成连续的流体输送过程。

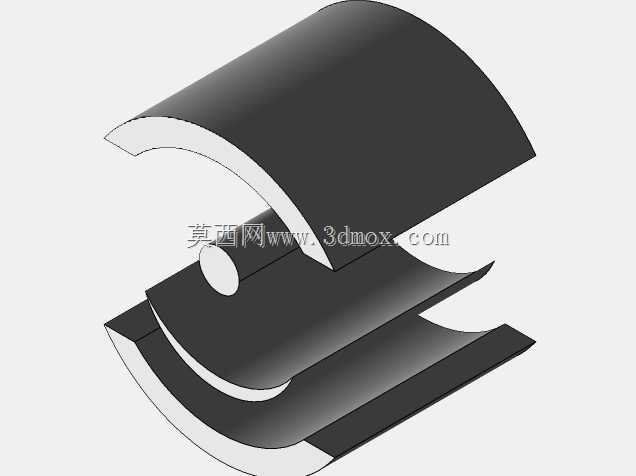

　　设计过程中需重点把控几个核心配合边界：内转子与外齿圈的齿侧间隙需控制在0.02-0.05mm区间，间隙过大会导致内泄漏量升高、容积效率下降，间隙过小则会出现齿面卡滞、运转磨损加剧的问题；月牙分隔板的内外弧面需分别与内转子齿顶、外齿圈齿顶保持滑动配合，配合面粗糙度需达到Ra0.8以下，减少运转过程中的摩擦阻力同时保证齿腔的密闭性。安装边界层面，这类小排量内啮合齿轮泵的轴向尺寸通常控制在30-60mm区间，径向安装尺寸根据排量不同在50-120mm范围浮动，进出油口多采用内螺纹或法兰连接形式，安装时需保证泵轴与驱动电机轴的同轴度误差不超过0.1mm，避免运转过程中出现偏磨、轴封泄漏等问题。

　　不同于外啮合齿轮泵，内啮合结构的流量脉动更小、运转噪音更低，同时在相同排量下体积更紧凑，适合安装空间受限的低压流体输送场景，建模过程中需精准还原齿廓的渐开线线型，保证啮合过程中齿面接触轨迹连续，避免出现容积突变导致的压力冲击问题。
