减压阀配套异形连接安装支架结构

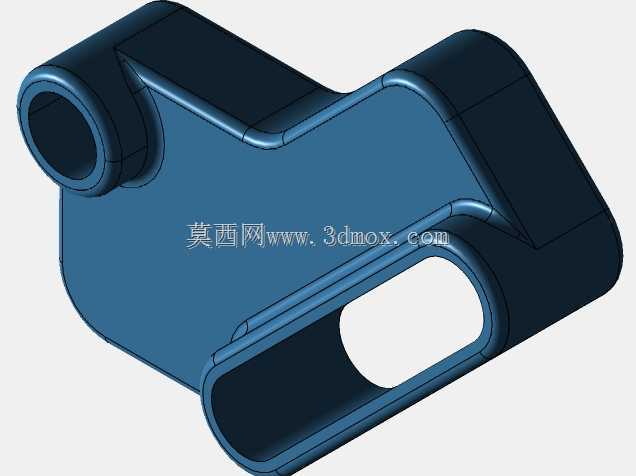

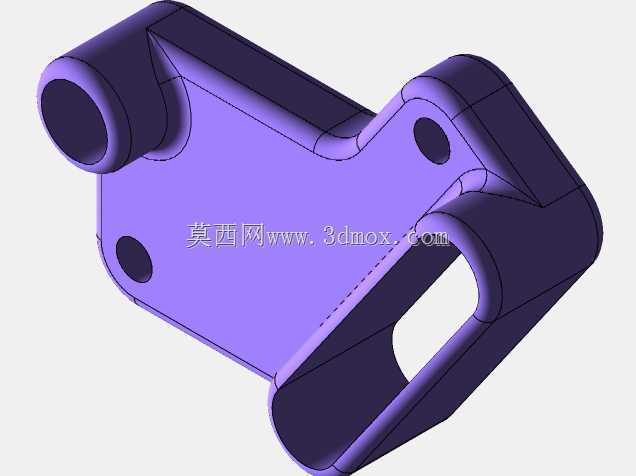

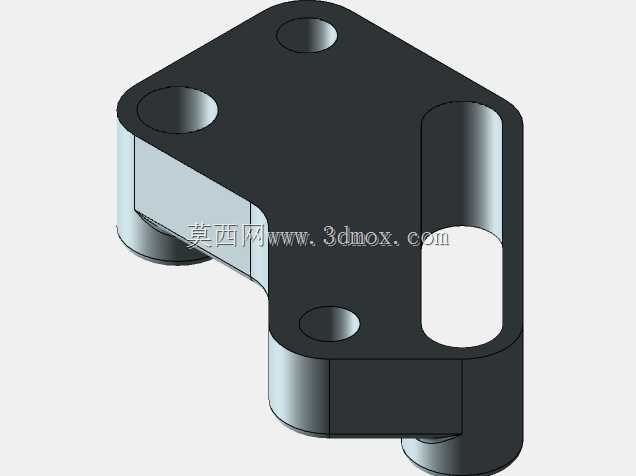

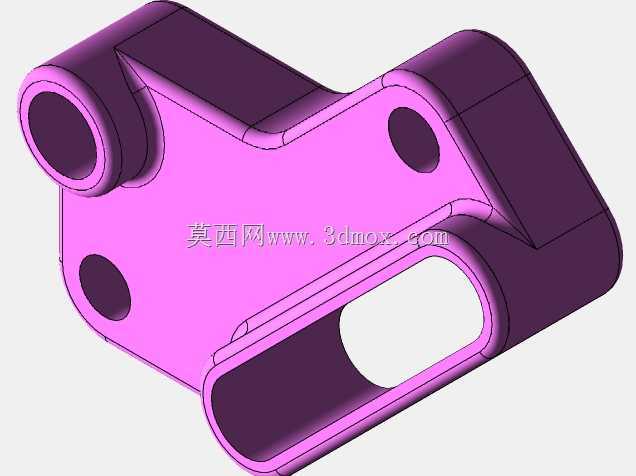

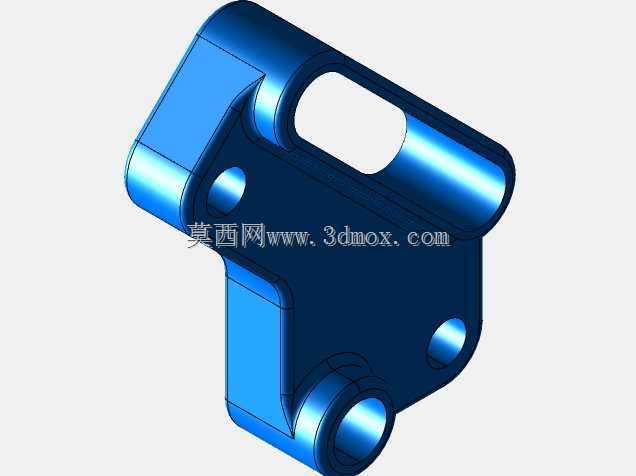

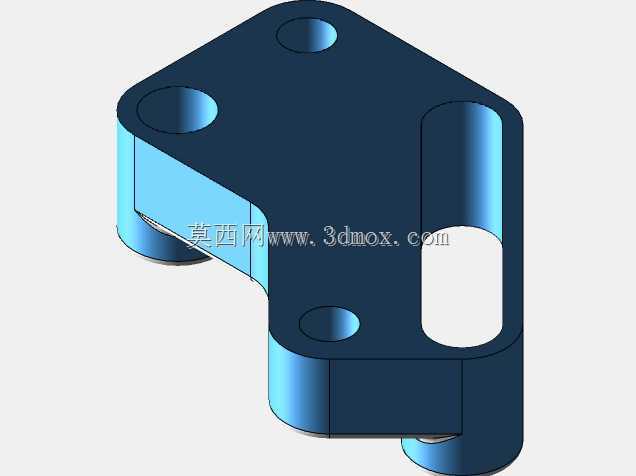

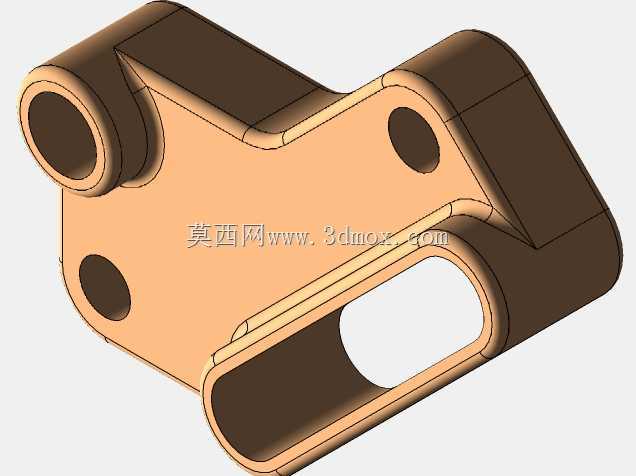

　　该零件属于减压阀组的配套安装连接件，主要应用在工业流体管路的减压阀集成安装场景中，承担阀件与安装基座的连接固定、管路对位支撑的作用，在气动控制回路、低压流体输送管路的减压阀装配工位中，这类异形支架能够抵消管路装配时的同轴度误差，避免阀件壳体直接承受管路应力，减少长期运行中阀件密封面因应力集中出现的渗漏问题。从结构设计来看，零件主体采用一体化弯折成型的板式结构，主体板面设置两个同轴度公差控制在0.1mm以内的通孔，用于穿装固定螺栓实现与安装基面的锁紧，板面两端延伸出两个带同轴内孔的筒状连接耳，两个筒耳的内孔轴线保持平行，用于铰接阀件的调节连杆或者穿装管路定位销，筒耳与主体板面的过渡位置做了大圆角加厚处理，避免冲压或铣削加工时出现应力开裂，同时提升零件受侧向载荷时的结构强度。

　　零件下部的开口式卡槽结构，是为了避让减压阀的调节螺杆行程空间，避免支架安装后干涉阀件的压力调节操作，卡槽的开口宽度与阀件调节座的外径匹配，安装时可以直接卡入定位，减少装配时的对位调整工作量。从安装边界来看，两个筒状连接耳的中心距与对应减压阀安装耳的中心距保持一致，装配后零件的主体板面与阀件壳体的安装面完全贴合，不会出现悬空翘边的问题，板面的固定孔位间距适配通用的工业安装面板孔距标准，不需要额外在安装基座上重新打孔，能够直接替换同规格的老旧支架。

　　设计过程中针对零件的受力场景做了结构优化，在筒耳与板面的连接位置增加了三角状的加强筋结构，在不额外增加零件整体厚度的前提下，将筒耳部位的抗弯折强度提升了40%以上，避免长期受管路振动影响出现连接耳断裂的问题，零件的所有锐边都做了倒钝处理，避免装配过程中划伤操作人员或者损坏配套的密封胶圈。这类支架在实际使用中，除了固定减压阀本体，还能为外接的压力检测管路提供走线支撑，避免管路直接搭在阀件发热部位加速老化，整体结构没有冗余设计，所有的结构特征都服务于安装定位、载荷承载、装配避让的实际功能需求，没有多余的装饰性结构，完全符合工业机械零件的功能优先设计原则。
