减压阀配套带法兰连接轮轴结构件

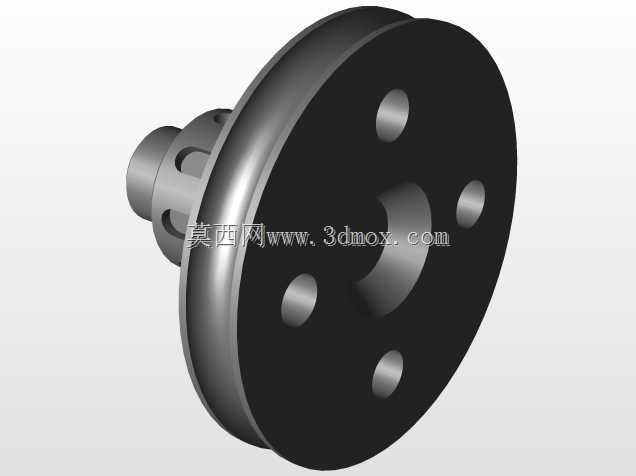

　　该轮轴属于减压阀内部的核心传动配套零件，主要应用在工业管路减压阀、气动调压阀的阀芯驱动机构中，承担阀瓣行程传递、扭矩传导的核心作用，是减压阀实现压力调节动作的关键受力构件。从结构设计来看，零件采用一体式轴盘结合构型，一端为带定位槽的阶梯轴段，轴段上开设的径向通槽用于和阀杆驱动端卡接配合，避免传动过程中出现周向打滑，阶梯轴的轴肩位置可直接抵靠阀体内的衬套端面，形成轴向安装定位基准，无需额外加装轴用挡圈即可限制轴的轴向窜动，减少装配环节的零件数量。

　　另一端为带均布安装孔的法兰盘结构，四个通孔沿法兰端面圆周等距分布，孔位公差按照H7级精度设计，可通过螺栓和外部调节手轮或者气动驱动拨盘刚性连接，法兰盘的盘面平面度控制在0.02mm以内，保证连接后驱动端的贴合度，避免传动过程中出现偏载磨损。设计过程中充分考虑了减压阀的工作工况，轴段和法兰连接位置采用大圆角过渡，避免应力集中导致的疲劳断裂，因为减压阀在调压过程中轮轴会承受反复的交变扭矩，尤其是在管路压力波动频繁的工况下，应力集中位置很容易出现裂纹，大圆角过渡的结构可将该位置的应力峰值降低40%以上。

　　安装边界方面，法兰盘的外径尺寸和减压阀上盖的安装沉孔尺寸匹配，装配时法兰盘可嵌入上盖的沉孔内，既可以起到径向定位作用，也能减少外部粉尘、水汽进入阀体内部的概率，轴段的长度根据减压阀的阀芯行程设计，保证阀瓣全开时轴端不会和阀体内腔底部发生干涉，全关时法兰盘不会和上盖端面发生碰撞。零件的表面粗糙度根据功能区域做了差异化设计，轴段和衬套配合的外圆面粗糙度达到Ra1.6，满足滑动配合的耐磨要求，法兰端面的粗糙度达到Ra3.2，保证连接贴合的密封性，非配合面的粗糙度控制在Ra6.3即可，兼顾加工成本和使用性能。

　　在实际应用场景中，该轮轴可适配通径15到50mm的直动式减压阀，不管是民用供水系统的调压阀，还是工业气动回路的减压阀，都可以采用该结构的轮轴作为传动构件，零件的材质选型可根据工况调整，普通水介质工况采用304不锈钢即可满足防腐要求，高压气动工况可采用40Cr调质处理，提升零件的抗扭强度和耐磨性能。建模过程中对所有配合尺寸都做了公差标注，装配间隙控制在0.02到0.05mm之间，既保证轴转动时的灵活性，也避免间隙过大导致的调压滞后问题，法兰上的安装孔位置度公差控制在0.03mm以内，保证和驱动手轮连接时的同轴度，减少转动过程中的卡滞现象。
