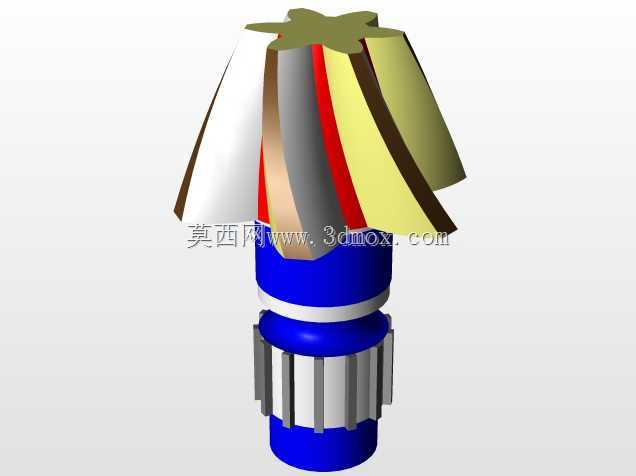

带花键轴段的锥齿斜齿轮传动件结构

　　这款传动件的设计核心是兼顾斜齿啮合的平稳性与锥齿轮的变向传动能力，在流体控制类阀门的执行端传动链路中，这类零件常被用于衔接驱动端与阀芯调节机构，把输入的回转运动转换为适配阀芯行程的传动输出，避免单一齿轮形式无法同时满足轴线变向、重载平稳传动的需求。从结构细节来看，上部的斜齿锥齿融合段，齿向采用螺旋升角匹配设计，啮合过程中齿面是逐步接触再逐步脱离的，相比直齿锥齿轮，能大幅降低传动时的冲击与噪音，尤其适合减压阀这类需要持续微调、对传动平顺性要求较高的工况，不会因为齿隙冲击导致阀口压力调节出现跳变。

　　下部的花键轴段采用矩形花键结构，设计时特意控制了花键的大径、小径公差带，安装时可以和配套的传动套实现无间隙周向固定，同时预留了轴向的微调窜量，避免装配时因为轴系累计公差导致齿面啮合错位，出现偏磨、卡滞的问题。齿部的轮廓做了齿顶修缘处理，建模时特意把齿顶的尖角做了微小的倒圆处理，实际加工后能有效减少啮合时的边缘应力集中，延长齿轮在频繁正反转工况下的使用寿命。轴段上的环形凹槽是用来安装轴用挡圈的，装配时可以限制齿轮的轴向窜动，保证齿面啮合的有效接触长度始终维持在设计范围内，不会因为轴向偏移导致齿面接触面积不足，出现局部过载断齿的问题。

　　整体的安装边界设计充分考虑了阀门执行腔的内部空间，齿部最大外径、轴段直径、整体长度都做了适配性优化，既保证了齿根强度满足额定传动扭矩的要求，又不会占用过多的腔体内空间，给周边的密封件、支撑轴承预留出足够的安装位置。在传动链路的布局里，这个零件不需要额外加装导向轴承，依靠下部花键的配合和上部齿面的啮合支撑就能实现稳定传动，简化了整个执行机构的装配流程，也减少了后续维护时的零件更换成本。
