减压阀配套斜齿传动零件结构设计

　　在流体压力调控类阀门的传动链路里，斜齿轮是承担扭矩传递、实现阀芯精准开度调节的核心传动零件，这类零件的设计精度直接决定减压阀的压力调节稳定性与动作响应灵敏度。不同于直齿圆柱齿轮的啮合特性，斜齿轮的轮齿沿螺旋角方向逐步进入与退出啮合区间，传动过程中冲击载荷更小，运行噪音更低，非常适配减压阀这类需要频繁微调、对传动平顺性有较高要求的工况场景，在工业流体输送管网、工艺调压回路、民用供水供气调压终端的减压阀结构中都有广泛应用。

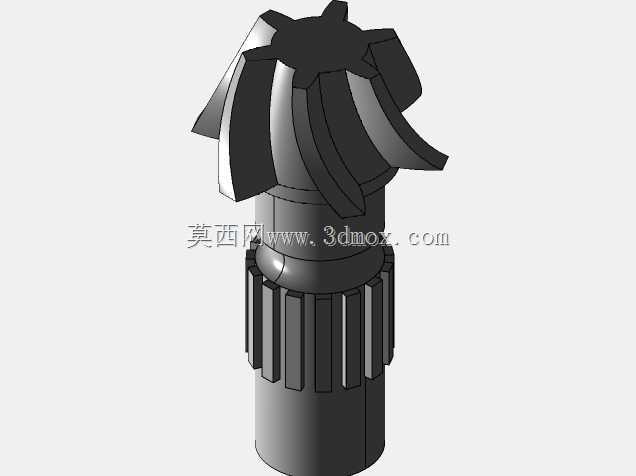

　　从实际功能逻辑来看，这款斜齿轮主要承担减速增扭的传动作用，将手动调节端或者电动执行端的输入扭矩，通过齿面啮合传递到减压阀的阀芯调节机构，把高速小扭矩输入转化为低速大扭矩输出，保证阀芯在高压流体压差作用下仍能顺畅动作，不会出现卡滞、调节跳变的问题。设计过程中首先要匹配减压阀的额定调节扭矩，确定齿轮的模数与齿宽参数，模数选择既要满足齿根弯曲强度要求，避免长期带载动作出现断齿失效，也要兼顾传动比的匹配精度，保证调节行程和手轮旋转角度的线性对应关系，让操作人员可以精准控制出口压力值。

　　螺旋角的选取是斜齿轮设计的核心环节，螺旋角过大会导致啮合过程中轴向力激增，额外增加支撑轴承的负载，降低减压阀整体传动机构的使用寿命；螺旋角过小则无法发挥斜齿轮传动平顺、重合度高的优势，和直齿轮的传动体验没有明显差异。这款斜齿轮的螺旋角选取兼顾了轴向力控制与重合度提升需求，啮合重合度大于2，保证多对轮齿同时参与啮合，单齿承受的载荷被有效分摊，长期运行的齿面接触疲劳强度更有保障。

　　在安装边界的设计上，齿轮内孔与传动轴的配合选用过渡配合公差带，既保证装配后不会出现相对转动导致的传动间隙，也方便后期维护时的拆卸更换；轮毂长度根据支撑轴承的安装间距确定，保证齿轮在传动过程中不会出现轴向窜动，齿面啮合接触斑点控制在齿高中部位置，避免偏载导致的局部齿面过度磨损。齿顶圆与阀体内腔的避让间隙经过校核，即使在温度变化导致零件热胀冷缩的工况下，也不会出现齿顶碰擦阀体内壁的问题，适配-20℃到120℃的常规流体介质工作温度区间。

　　齿向修形的细节处理上，针对轮齿啮合时的弹性变形与加工误差，对齿端做了微小的修缘处理，避免轮齿啮入啮出时的尖点冲击，进一步降低传动过程中的振动与噪音，即使在减压阀小开度高频微调的工况下，也能保持顺滑的操作手感。齿轮的端面与轴肩的定位基准保持严格的垂直度公差，避免装配后齿轮出现偏摆，保证全齿宽范围均匀承载，不会出现局部齿面载荷集中导致的点蚀失效问题。
