带三角加强筋的立式安装轴承支座

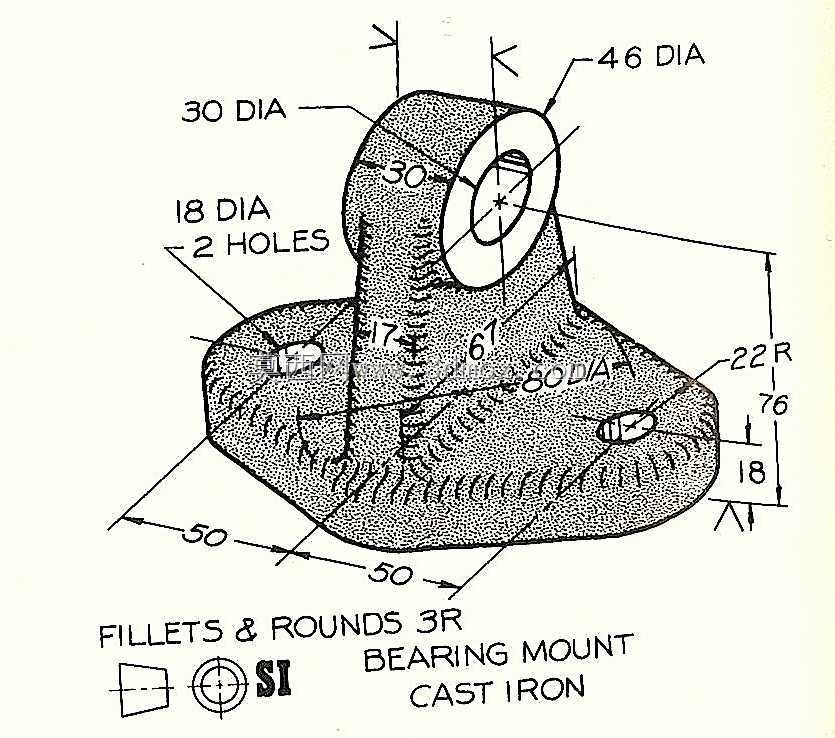

　　在常规的轻载传动工位中，这类带三角加强筋的立式轴承支座应用十分普遍，常见于小型输送线的从动辊支撑、桌面级工装的转轴定位、小型实验设备的旋转轴固定场景，核心作用是为旋转轴提供稳定的径向支撑，同时抵消轴系运转过程中产生的小幅径向跳动与偏载力矩，避免轴端出现挠曲变形影响传动精度。从结构设计来看，底部采用带圆角的三角形安装底板，两个安装沉孔对称分布在底板两端，沉孔设计可以让内六角安装螺栓的头部完全沉入板面以下，不会突出支座表面干涉周边部件的布置，底板边缘做的大圆角过渡，一方面是减少铸造或3D打印过程中的应力集中，避免安装锁紧时底板边角出现崩裂，另一方面也能减少安装时对操作人员的剐蹭风险。

　　支撑立板与上部的轴承安装筒之间设置了三角加强筋，筋板的厚度与立板保持一致，从轴承筒的中下部一直延伸到底板的安装面位置，这种结构可以在不额外增加整体壁厚的前提下，大幅提升支座的抗侧向载荷能力，相比无筋的直筒支座，侧向抗变形能力可以提升40%以上，同时还能减少材料用量，降低整体重量。上部的轴承安装筒为通孔设计，内孔的尺寸公差按照过渡配合的要求预留，适配标准的深沟球轴承外圈安装，筒壁的厚度经过核算，能够满足轴承压装时的胀紧力要求，不会出现筒壁开裂的问题，筒的两端都做了小尺寸的倒角，方便轴承压装时的导向，也能去除加工后的锐边。

　　安装边界方面，底板的整体轮廓尺寸适配常见的20系列铝型材安装间距，两个安装孔的中心距与型材的槽口间距完全匹配，不需要额外加工转接板就可以直接固定在铝型材框架上，支座的整体高度控制在较低范围，适合安装空间紧凑、轴系中心高要求较低的工位，不会因为支座过高导致整体设备重心上抬影响稳定性。实际选型使用时需要注意，这类支座适合承载径向载荷为主的工况，不适合承受较大的轴向推力，如果轴系存在轴向窜动的可能，需要额外搭配轴用挡圈或者端盖对轴承内圈进行轴向定位，安装时要保证底板与安装面完全贴合，避免出现倾斜导致轴承内圈与外圈出现偏角，提前磨损轴承滚道。

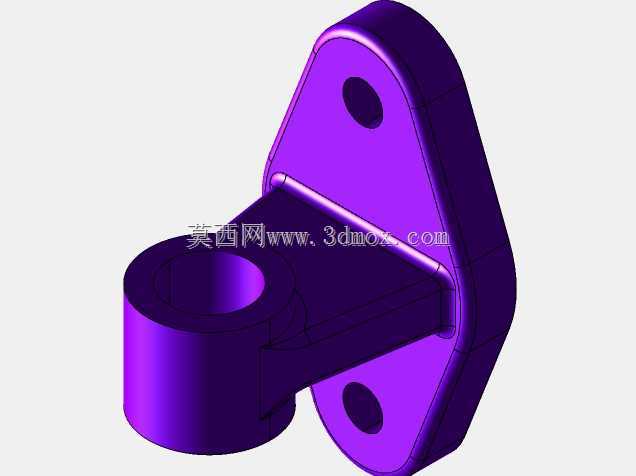

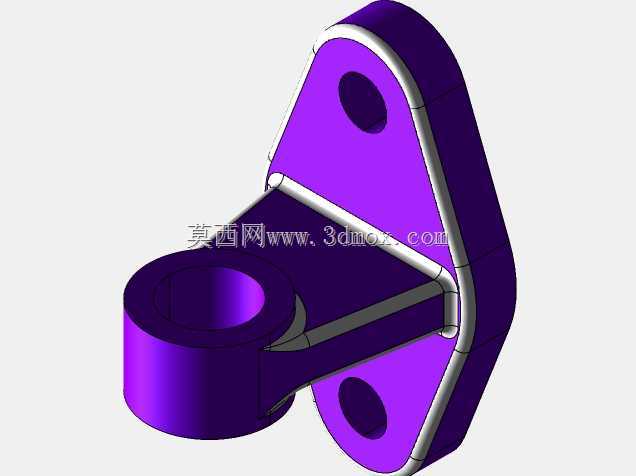

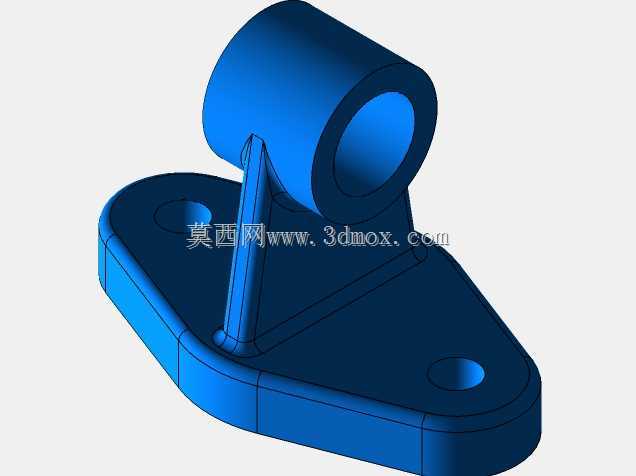

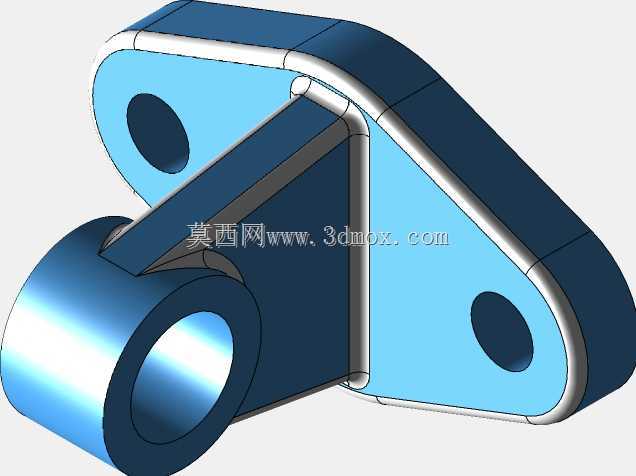

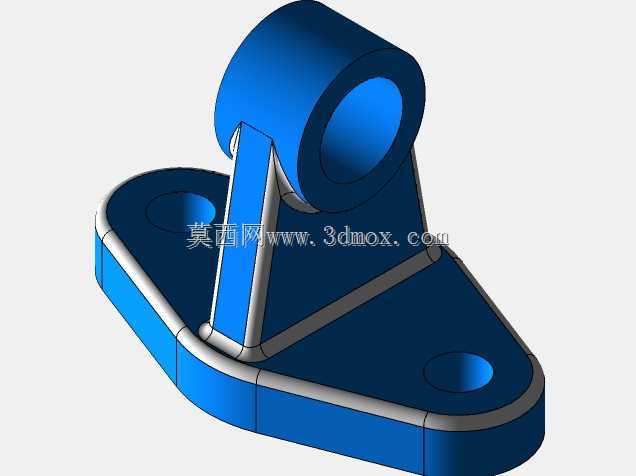

　　建模过程中，所有的过渡圆角都按照实际加工的工艺要求设置，没有出现尖锐的内角，不管是用于机加工生产还是3D打印打样，都不需要额外做工艺修正，筋板与筒体、底板的连接处都做了圆角过渡，避免应力集中导致的结构失效。
