分体对夹式轴承支撑座结构设计

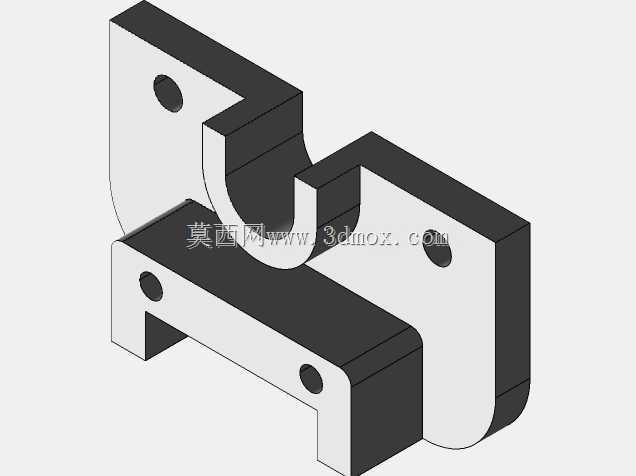

　　这款支撑座主要适配减压阀配套的转轴支撑场景，在流体控制阀门的传动链路里，承担转轴径向载荷承载、限制轴系轴向窜动的核心作用，避免阀杆转动过程中出现偏摆、卡滞，保证阀芯开合动作的同轴度与运行稳定性。从结构设计来看，采用分体对夹的成型结构，上下两个夹臂通过侧边的连接耳配合紧固件实现抱合锁紧，相比整体式轴承座，不需要从轴端穿入安装，可在轴系中段任意位置完成装配，后期维护拆换时无需拆卸轴端其他传动部件，大幅降低现场运维的工作量。夹臂的圆弧抱合面与配套轴套的外圆尺寸做了公差匹配，安装时圆弧面与轴套完全贴合，保证载荷均匀传递，不会出现局部应力集中导致的座体变形。

　　座体上分布的多个安装孔位，分别承担两类功能：侧边耳板的通孔用于上下夹臂的锁紧固定，底部伸出的安装板上的通孔用于将整个座体固定在阀门的安装基面上，孔位的中心距、孔径都匹配常规减压阀的安装接口尺寸，不需要额外做安装面的二次加工即可直接适配。设计过程中特意在夹臂与安装板的衔接位置做了加厚处理，这个位置是座体承受径向载荷时应力最集中的区域，加厚过渡可以避免长期受载出现开裂变形，同时夹臂的外侧做了直角规整处理，既方便加工时的装夹定位，也能在安装时靠紧设备上的定位凸台，快速找准安装位置，减少装配时的调整时间。

　　安装边界方面，座体整体的外轮廓尺寸适配小通径减压阀的安装空间，不会和周边的管路、执行机构产生干涉，抱合的圆弧内径适配常规直径的阀杆轴套，底部安装板的平面度控制在合理公差范围内，保证安装后不会出现座体倾斜，导致轴系转动卡滞。实际应用中，这类轴承座除了用在减压阀的阀杆支撑，也可适配其他小型传动机构的转轴支撑场景，只要轴径、安装孔位匹配，就能直接替换使用，结构的通用性较强。建模过程中对所有的安装孔、配合面都做了明确的公差标注，加工时可直接参考模型尺寸进行下料、铣削、钻孔工序，不需要额外绘制二维图纸即可完成基础加工，座体的边角都做了小倒角处理，避免安装时划伤操作人员，也能去除加工产生的毛刺，提升零件的装配适配性。
