户外便携圆形铁艺取暖火坑结构设计

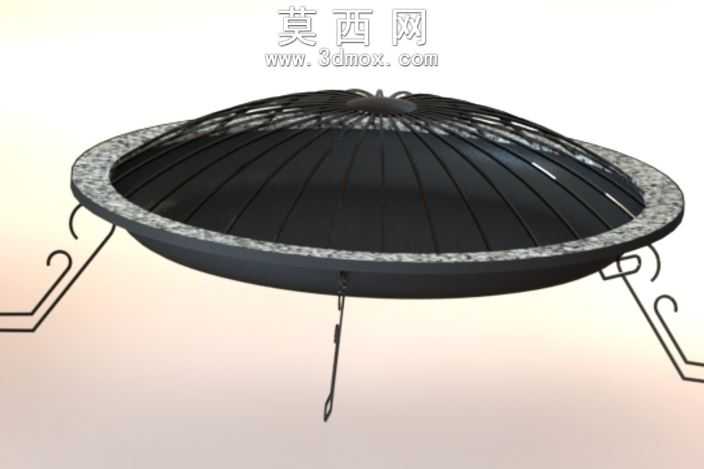

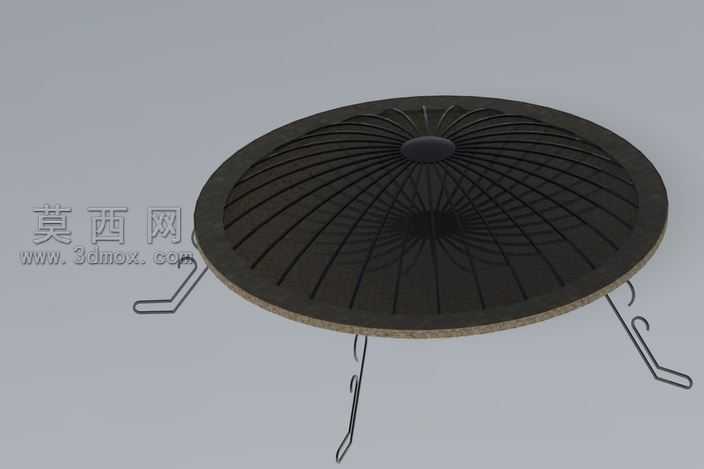

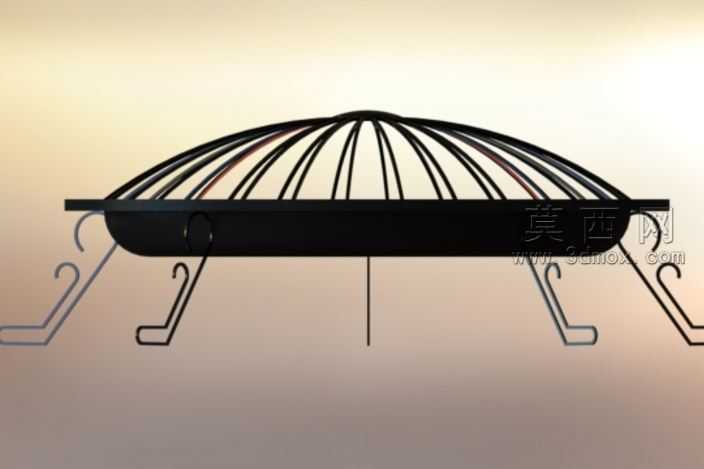

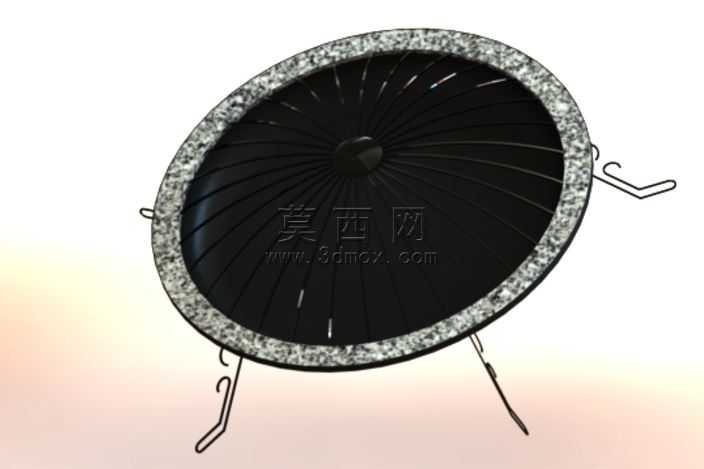

本作品为户外使用的圆形铁艺火坑三维建模设计，整体采用对称式圆形结构布局，建模过程中以SolidWorks为核心工具，先通过草图绘制确定火坑的整体外轮廓尺寸，以中心轴为基准完成旋转基体建模，构建出火坑的主盆体结构。盆体边缘采用加宽的仿石纹压边设计，建模时通过曲面包覆命令实现边缘的纹理凹凸效果，既提升整体视觉质感，也能起到隔热防烫的实用作用。火坑上部配套设计了穹顶式防护网罩，网罩采用径向辐射式筋条布局，通过阵列命令快速生成均匀分布的金属筋条，顶部设置一体式提手结构，方便用户随时掀开网罩添加燃料，网罩与盆体边缘的贴合处做了限位卡扣设计，避免使用过程中网罩滑落移位。支撑结构采用三根弯折式铁艺支脚，支脚通过钣金折弯命令生成流畅的曲线造型，既保证足够的支撑强度，让火坑整体离地放置避免热量传导至地面，也兼顾了外观的轻盈感，支脚与盆体底部采用焊接式连接结构，建模时对连接位置做了圆角过渡处理，避免应力集中问题。材质渲染阶段，盆体主体采用耐高温黑色哑光铁艺材质，调整材质的粗糙度参数模拟高温使用后的磨砂质感，边缘压边位置做麻石质感的材质贴图，还原石材颗粒感，支脚与网罩采用同色系的黑色金属材质，略微提高金属反光度，区分不同部件的材质层次。设计过程中充分考虑户外使用场景的实用性，整体结构无复杂异形部件，所有零部件均可通过常规钣金加工、焊接工艺实现量产，可拆卸式的结构设计也方便用户收纳搬运，兼顾了取暖、户外烧烤等多重使用功能，网罩的防护结构可有效避免火星溅出引发安全隐患，整体尺寸经过反复调整，既保证足够的燃料容纳空间，也不会因体积过大影响便携性。
