标准圆柱头外螺纹紧固件三维建模

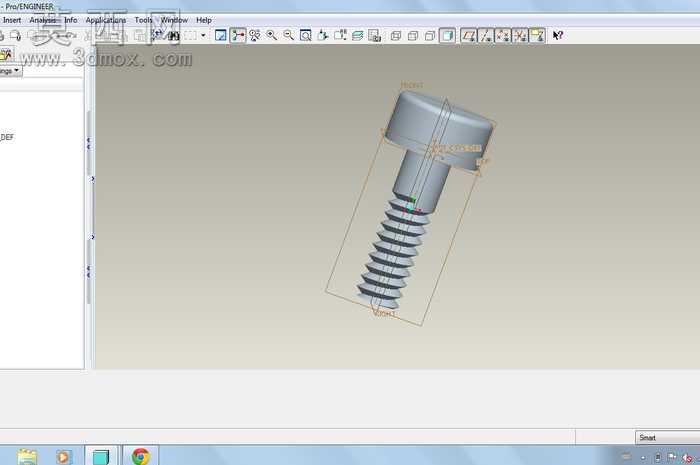

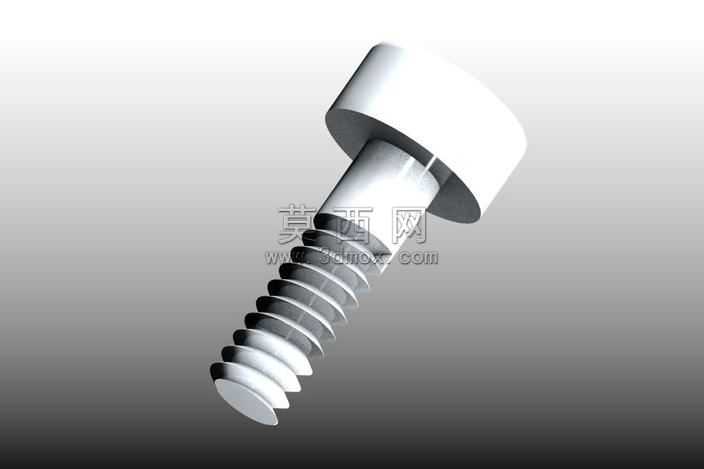

本次建模的圆柱头螺栓是机械领域应用最广泛的紧固件之一，建模过程以参数化设计思路为核心，先梳理螺栓的核心结构组成：顶部圆柱头、中部光杆过渡段、下部外螺纹段，各部分尺寸参考通用紧固件的常规比例设定，保证模型符合实际加工的尺寸逻辑。建模初期先绘制螺栓的轴向截面草图，以中心轴线为基准，勾勒出圆柱头的外轮廓、光杆段的直径边界、螺纹段的牙型轮廓，其中螺纹牙型采用标准三角形牙型，牙顶、牙底的倒角细节都在草图中做了精准约束，避免后续特征生成出现破面。完成截面草图后，通过旋转特征生成螺栓的基础实体，此时模型已经具备螺栓的整体外形，接下来处理螺纹细节：考虑到常规阵列螺纹会占用较多建模资源，同时兼顾模型的展示精度，采用螺旋扫描切除的方式生成外螺纹，先绘制与螺纹段等长的螺旋线，设定符合标准的螺距参数，再以螺旋线为路径扫描三角形牙型截面，切除出连续的螺纹牙型，每一圈螺纹的收尾处都做了自然过渡处理，避免出现生硬的断面。模型的材质选用常用的碳钢材质，调整材质的金属粗糙度、反光度参数，模拟镀锌螺栓的表面质感，渲染阶段采用柔和的环境光，从多个角度打光凸显螺纹的牙型细节、圆柱头的端面平整度，同时在模型外围添加基准框，清晰展示模型的整体尺寸边界。整个建模过程注重结构的合理性，所有倒角、过渡圆角都参考实际螺栓的加工工艺设置，比如圆柱头边缘的倒角、螺纹末端的倒角，既符合装配时的导入需求，也还原了真实零件的工艺细节，模型可用于机械装配演示、紧固件选型参考、教学案例展示等多个场景，参数化的建模逻辑也支持后续快速修改螺栓的公称直径、长度、螺距等参数，适配不同规格的螺栓建模需求。
