螺旋桨泵叶片结构三维造型设计

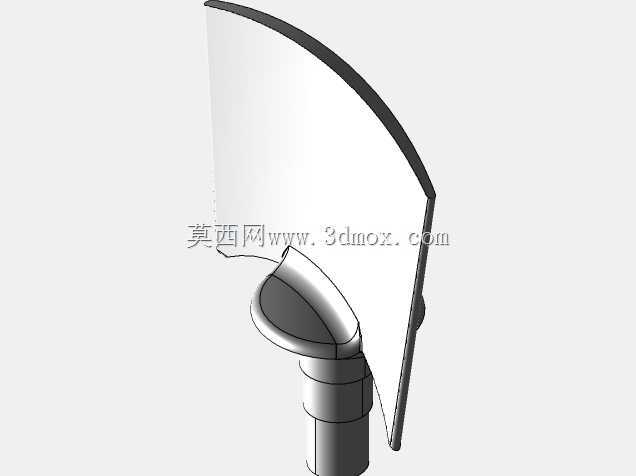

　　在流体输送类设备的核心部件设计中，螺旋桨泵叶片的造型精度直接决定整泵的水力效率与运行稳定性，这类叶片属于轴流式过流部件，主要应用于大流量低扬程的输水、排污、农田排灌、市政给排水以及化工流体输送场景，适配介质多为低粘度清水、轻度污水或无强腐蚀性的工业流体，运行时依靠叶片旋转产生的轴向推力推动介质沿泵轴方向连续流动，相比离心式叶轮，其过流通道更宽敞，不易被介质中的纤维、小颗粒杂质堵塞，适合大流量工况下的连续作业。从结构设计逻辑来看，该叶片采用柱面翼型布局，叶片工作面为光滑的弧面结构，安装基座为带定位轴段的圆盘结构，轴段设置有阶梯式定位面，可直接与泵轴的配合段实现轴向定位与周向固定，避免运行过程中出现叶片窜动或偏心摆动的问题。

　　设计过程中首先要确定叶片的安装角与翼型弦长，翼型的曲率变化需匹配流体在叶轮室内的流动轨迹，减少流体在叶片表面的脱流与涡流损失，叶片外缘与泵壳内壁的间隙需控制在合理范围内，间隙过大会导致介质回流降低效率，间隙过小则容易在运行中出现刮壳故障，因此建模时需严格把控叶片的径向尺寸边界，确保外缘的圆柱度公差符合装配要求。叶片根部与圆盘基座的过渡位置采用大圆角平滑过渡，避免应力集中，因为泵组启动瞬间叶片会承受较大的流体冲击载荷，长期交变载荷作用下，直角过渡位置极易出现疲劳裂纹，平滑过渡结构可有效分散根部应力，提升部件的使用寿命。

　　从安装边界来看，基座圆盘的下端面为轴向定位基准面，与泵体的叶轮座端面贴合，轴段的直径公差需与泵轴的配合孔保持过渡配合，既保证装配时的同轴度，也方便后期检修时的拆卸更换。叶片的翼型厚度从根部到外缘逐渐减薄，既保证根部有足够的结构强度承受扭矩，也能减少外缘位置的流体阻力，提升水力效率。建模过程中需保证叶片表面的曲面连续性，避免出现折线、凹坑等造型缺陷，否则实际运行时会在缺陷位置产生局部涡流，不仅会降低泵的运行效率，还会引发额外的振动与噪音，影响整泵的运行平稳性。

　　这类叶片的造型设计需要兼顾水力性能与结构强度，不能单纯追求曲面的流畅度而忽略壁厚的强度要求，也不能为了提升强度盲目增加叶片厚度导致流道过流面积减小，影响大流量输送能力，需要在两者之间找到合理的平衡点，同时还要兼顾加工工艺性，确保后续铸造或机加工环节能够顺利实现造型结构，避免出现无法加工的倒扣或薄壁结构。
