轴流导叶式管道排风引流结构

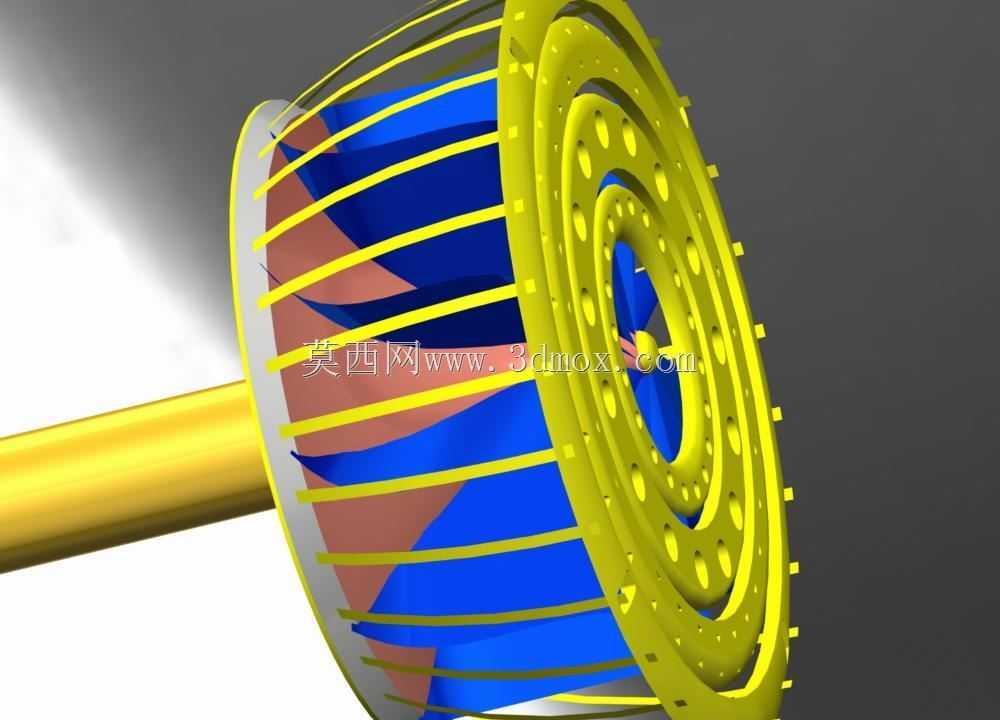

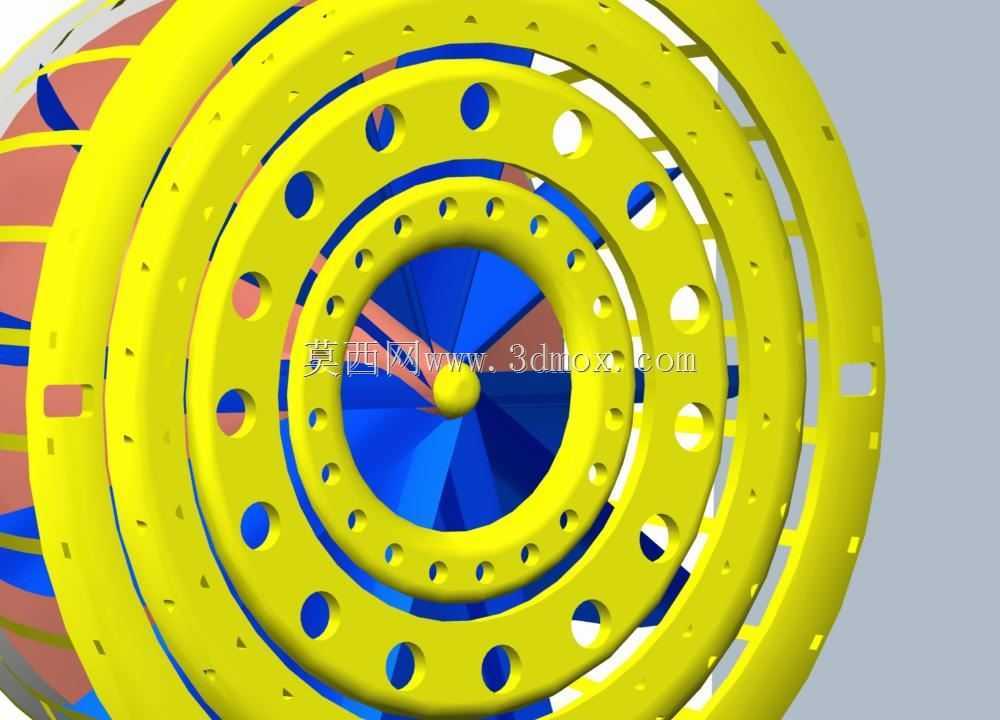

　　该结构主要应用于密闭空间的定向排风引流场景，常见于小型设备舱通风、工业控制柜散热排风、狭小管段内的气流输送环节，可直接对接圆形通风管道端口，无需额外加装转接法兰即可完成安装固定。整体采用同轴串联式布局，核心动力段为轴流叶轮结构，叶轮外侧设置环形防护网罩，网罩筋条沿径向均匀分布，既可以避免异物卷入叶轮造成卡滞，也能对出风侧气流起到初步梳理作用，减少大尺度涡流的产生。叶轮后侧设置整流体结构，整流体表面做粗糙纹理处理，可打散叶轮出口处的旋转气流，降低气流沿周向的旋流强度，提升轴向出风的有效射程，减少排风过程中的动压损失。

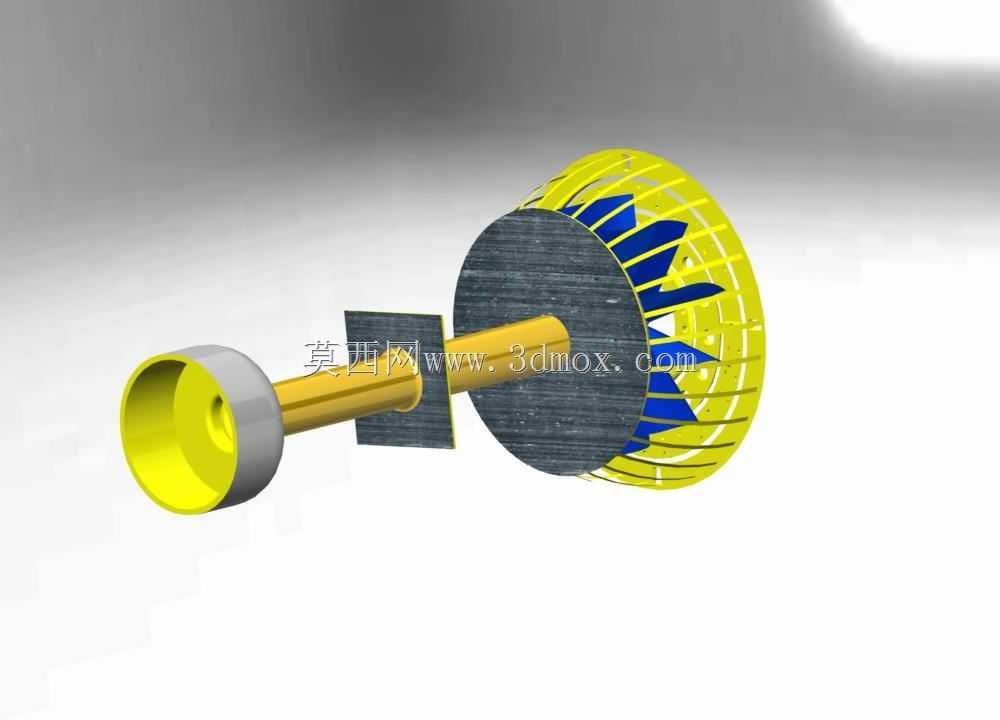

　　动力传递采用通轴设计，轴段中部设置方形定位安装座，安装座上预留螺栓固定孔位，可直接将整个结构固定在管道内壁的支撑肋上，安装座与轴体之间采用过盈配合，避免运行过程中出现轴体窜动问题。轴体进风侧设置集流端结构，集流端采用扩口式设计，入口边缘做圆弧过渡，可降低进风侧的局部阻力，提升气流进入叶轮段的平顺性，集流端外侧设置环形定位凸台，可与管道端口的卡槽配合，限制整个结构的轴向位移。设计过程中重点考量了不同安装边界下的适配性，整体轴向长度控制在常规管道接驳的允许范围内，最大外径与常规圆形通风管道内径匹配，无需对现有管道做扩径或缩径处理即可完成装配。

　　叶轮叶片采用后掠式设计，叶片安装角经过优化，在保证足够排风量的前提下降低运行噪音，叶片与轮毂之间采用一体化连接结构，避免长期运行出现叶片松动脱落问题。导叶段的叶片数量与叶轮叶片数互为质数，可减少气流通过时产生的共振问题，降低结构运行过程中的振动幅度，提升整体运行稳定性。该结构无需额外加装导流板即可实现气流的轴向输出，可有效减少排风过程中的气流偏斜问题，适用于对出风方向有明确要求的通风场景，安装时仅需将整体结构推入管道对应位置，通过中部安装座完成固定即可，后期维护时可直接抽出整体结构进行叶轮清理，无需拆解整段管道，降低日常运维的操作难度。
