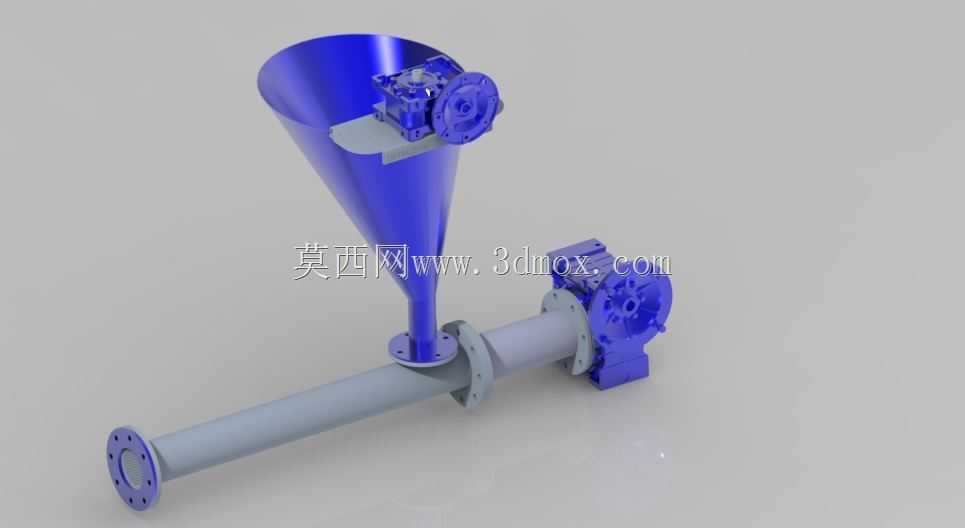

带锥形料斗的法兰连接挤出口结构

　　该挤出口结构主要应用于塑料挤出、粉体定量输送、食品原料加工等连续化生产场景，作为上游料仓与下游成型、输送工序的衔接部件，承担稳定物料供给、控制出料流量、匹配不同输送管路的核心作用。整体结构采用卧式输送管搭配上部锥形进料斗的布局，锥形料斗的大敞口设计可承接上游来料，锥角经过反复校核，既能够避免粉体、熔融态物料在斗壁发生架桥、积料问题，又能让物料依靠自重顺畅落入下方输送管内，无需额外增设破拱装置即可适配大部分流动性一般的颗粒、粉料工况。

　　输送管两端采用标准法兰连接结构，法兰盘上的螺栓孔位按照通用管路安装规范排布，可直接与同口径的输送管道、挤出机机筒、计量设备对接，安装时无需额外加工转接件，能够有效缩短现场装配的调整周期，法兰端面预留有密封件安装槽，可适配橡胶、金属缠绕等不同材质的密封垫片，满足正压输送、负压吸料等不同压力工况的密封要求。料斗侧部与输送管端部分别配置有驱动连接位，可根据实际产能需求匹配对应规格的减速驱动单元，侧部驱动位可控制料斗出口处的出料通断与流量大小，端部驱动位可配合输送管内的送料螺杆实现定量送料，两个驱动位的安装法兰均采用通用安装尺寸，可兼容不同品牌的同功率驱动部件，降低后期维护更换的配件成本。

　　设计阶段针对安装边界做了充分考量，锥形料斗的高度控制在常规料仓出料口的预留安装空间范围内，输送管的长度可根据现场管路布局做同口径延伸调整，整体结构的重心落在输送管轴线上，安装时仅需对两端法兰做固定支撑即可保证运行稳定性，无需额外增设复杂的承重支架。结构细节上，料斗与输送管的连接位置采用圆弧过渡处理，避免直角结构造成的物料残留，所有与物料接触的内壁面均做平滑处理，可减少物料粘附，适配食品、医药级原料输送的卫生要求，同时也能降低物料输送过程中的阻力，减少驱动单元的负载损耗。
