减压阀异形连接壳体结构设计

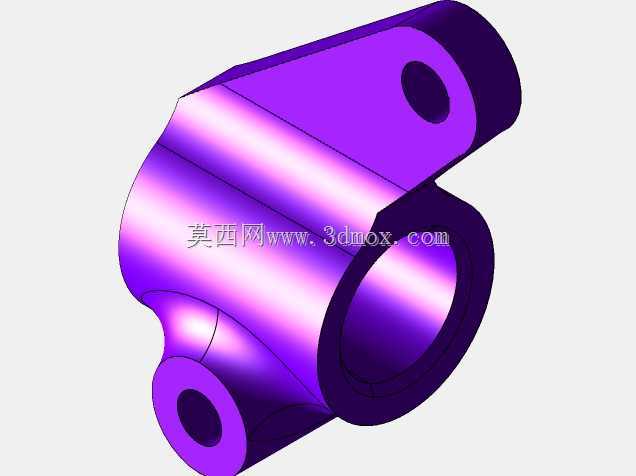

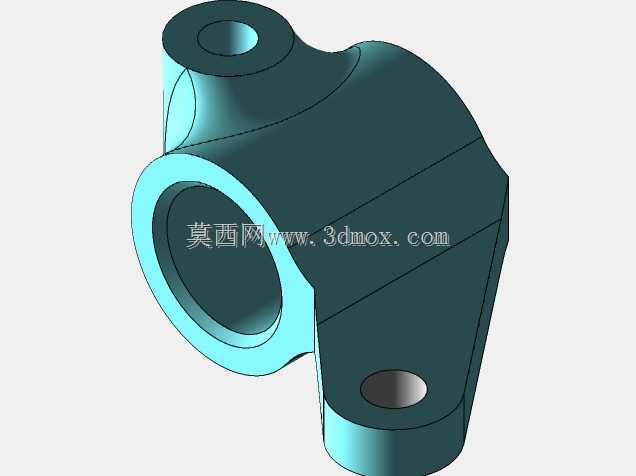

　　该零件为减压阀组中的核心连接壳体，主要应用在工业流体输送管路的压力调节段，承担介质导流、元件承载、管路对接的多重作用，常见于化工流体输送、车间压缩空气管网、民用供水调压、小型液压动力单元等场景，是减压阀实现压力稳定输出的基础承载结构。从结构设计逻辑来看，主体采用大口径中空通腔作为主流道，通腔内壁做圆弧过渡处理，避免介质流经时产生涡流压损，同时降低高速介质对腔壁的冲蚀速率，通腔的轴向尺寸匹配对应通径减压阀的阀芯组件安装行程，预留足够的阀芯运动空间，不会出现阀芯卡滞的干涉问题。

　　壳体上部设置的小直径凸台孔为控制油/气的引压接口，接口位置经过流场仿真校核，选取主流道内压力波动最小的区域开孔，保证引压信号稳定，避免压力反馈失真导致的调压震荡；下部延伸的带孔支耳为安装固定结构，孔位公差按照H7级精度设计，可直接与阀组安装支架的定位销配合，安装时无需额外配做定位结构，支耳与主体连接处采用大圆角过渡，消除应力集中点，即使在管路存在轻微振动的工况下，也不会出现支耳断裂的失效问题。侧面的斜向凸台结构为外接压力表或溢流阀的预留接口，凸台端面做平面度管控，安装密封件后可实现无渗漏连接，接口的通径尺寸匹配常规仪表的连接规格，无需额外加装转换接头。

　　从安装边界来看，主体大口径端的连接尺寸适配对应通径的管路法兰标准，安装时可直接与上下游管路对接，整体外轮廓的最大回转半径经过优化，在保证壳体壁厚满足承压强度要求的前提下，尽可能压缩占用空间，适合在阀组密集布置的集成阀岛中安装，不会与相邻阀件产生空间干涉。壁厚设计按照1.6MPa公称压力的强度要求计算，选用常规铸造工艺即可成型，内壁不需要额外做机加工即可满足流道粗糙度要求，仅各个连接端面、安装孔位需要做精加工，加工工序简单，量产时的工艺成本可控。
