减压阀用铸钢铰接支撑安装支座结构

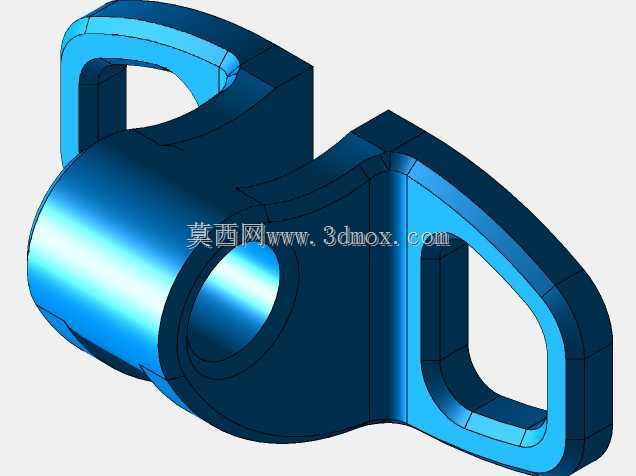

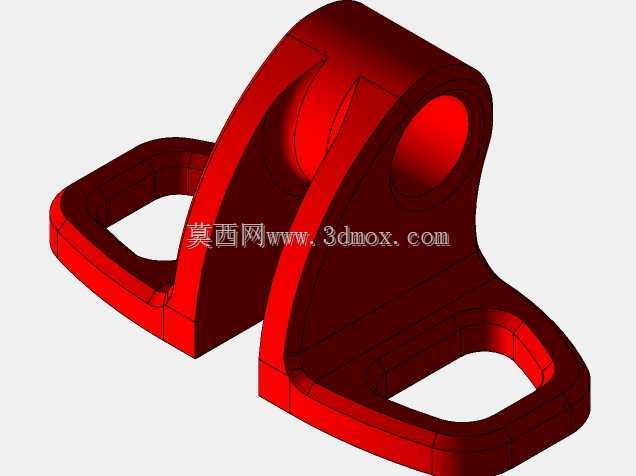

　　该支撑支座是减压阀组集成安装系统中的核心受力承载构件，主要应用在工业流体管路的减压阀安装工位，承担阀体与安装基面之间的载荷传递、铰接定位功能，适配中低压工况下的法兰式减压阀安装需求，可在化工流体输送、市政供水管网、工业循环水系统、车间压缩空气管路等场景中使用，解决减压阀安装时的角度微调、振动缓冲、载荷分散问题。从结构设计来看，构件采用一体化铸造成型后做机加工精加工的工艺路线，主体分为两个功能区段：上部为带贯通镗孔的铰接支撑耳，镗孔内径匹配减压阀阀体侧的铰接销轴尺寸，孔壁预留0.2mm的配合公差，可实现销轴的间隙配合，满足安装时阀体绕销轴±5°的角度微调需求，抵消管路安装时的同轴度误差，避免管路硬连接产生的装配应力传导至阀体密封面，延长减压阀密封件的使用寿命。

　　下部为带两个腰型安装孔的底板结构，腰型孔的长轴方向沿管路轴向布置，可补偿安装基面的孔位加工误差，安装时无需二次扩孔即可快速完成对位固定，底板底面设计有0.5mm深度的网格状防滑槽，安装后可增大与安装支架基面的静摩擦力，避免管路长期振动导致的固定螺栓松动。两个支撑耳之间设置有弧形过渡加强筋，筋板厚度从耳座根部到底板位置逐步增厚，通过有限元受力校核，在1.5倍额定载荷下的最大变形量不超过0.03mm，应力集中区域的安全系数达到3.2以上，完全满足管路系统的承压、抗振要求。

　　安装边界方面，构件总高度控制在适配DN50-DN80通径减压阀的安装尺寸区间，底板宽度不超出常规减压阀安装支架的型材宽度，上部铰接孔的中心高度与阀体侧铰接点的设计高度完全匹配，安装时无需额外加装调整垫片即可完成销轴穿装。腰型安装孔的中心距适配通用槽钢支架的孔位标准，可直接使用M12规格的六角螺栓完成固定，无需定制专用安装支架。结构的所有外角均做R3-R5的铸造圆角过渡，避免应力集中导致的铸件开裂，同时减少安装过程中的尖锐边角磕碰风险。铰接孔的端面设计有1×45°的导入倒角，方便销轴快速穿入，降低现场装配的难度。整体结构没有冗余的设计特征，在保证结构强度的前提下尽可能控制铸件重量，相比同载荷等级的焊接式支座，重量降低约22%，同时避免了焊接变形导致的孔位精度偏差，更适合批量生产加工。
