波纹瓦屋顶太阳能LED照明装置设计

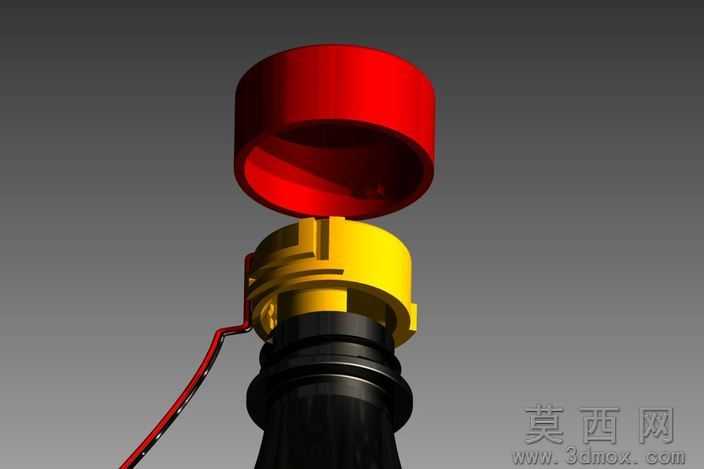

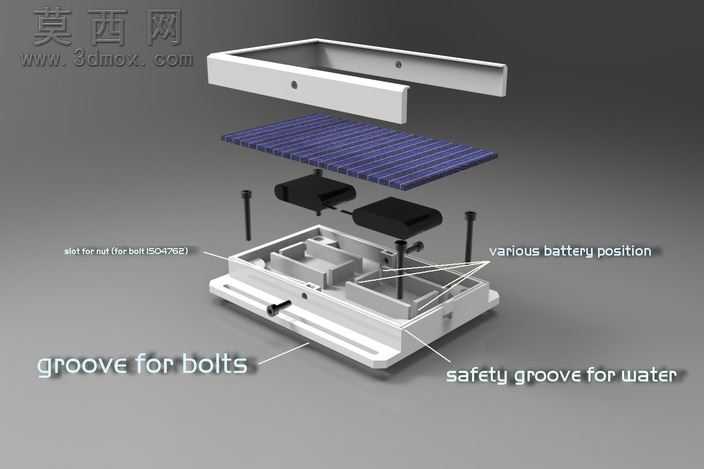

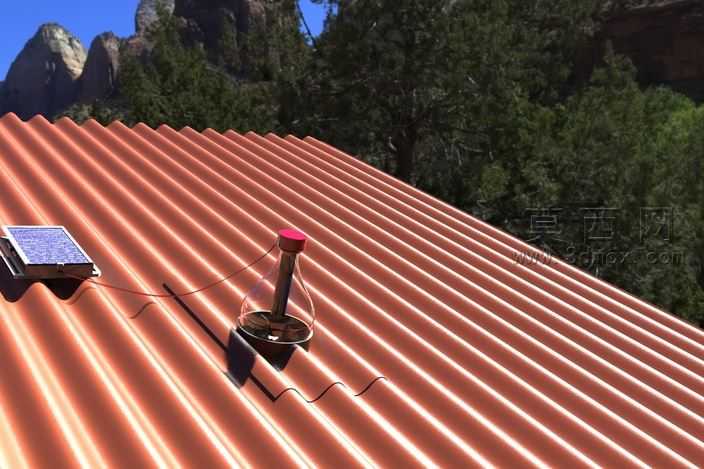

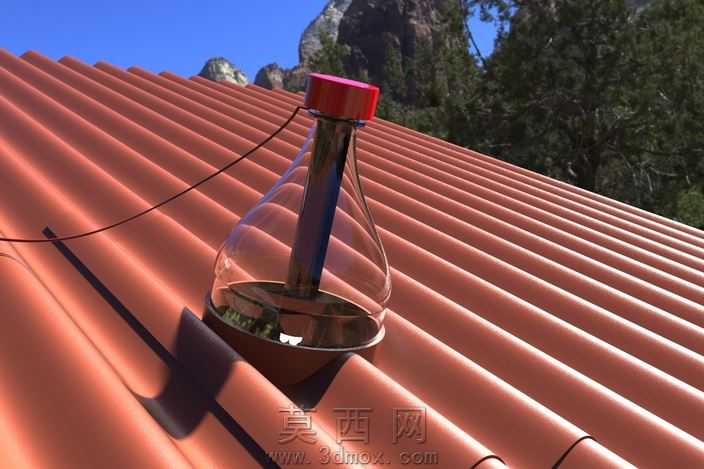

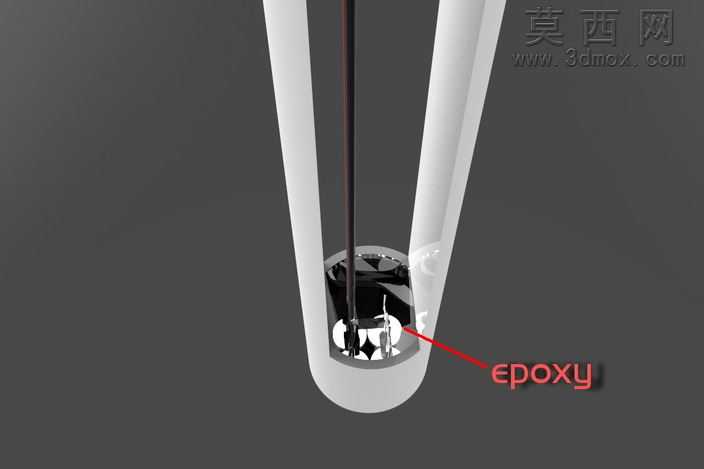

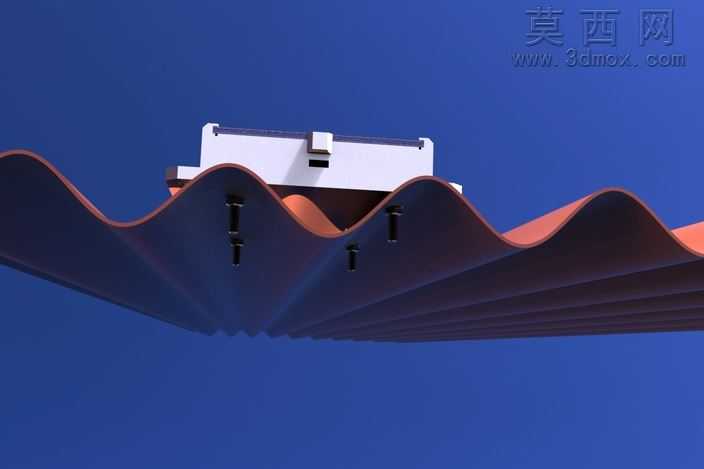

本作品为适配波纹金属瓦屋面的太阳能供电LED照明装置三维建模成果，建模过程中首先针对波纹瓦的波浪形曲面特征完成基准面搭建，精准匹配瓦楞的起伏弧度，确保装置安装基座与屋面贴合度达到设计要求。建模阶段拆分三大核心结构模块：一是太阳能光伏板固定基座，采用薄型板式结构，边缘做倒角处理适配瓦面坡度，预留走线槽与安装孔位，孔位间距严格对应常规波纹瓦的波峰间距，保证安装时无需额外破坏屋面结构；二是储能与控制腔体，采用密封式圆柱壳体设计，顶部设置透光PC罩用于内置LED灯珠，壳体侧面做防水密封圈卡槽结构，底部设计与瓦楞弧度契合的定位凸块，可直接卡入瓦楞凹槽实现预固定，再辅以两颗M4规格的自攻螺丝完成最终锁紧固定，整体防护等级参考户外IP65标准设计；三是走线结构，光伏板与腔体之间采用隐藏式走线槽设计，线材沿瓦楞凹槽排布，避免外露老化。材质渲染阶段，光伏板表面赋予深蓝色多晶硅材质搭配高透钢化玻璃面层，金属基座与壳体采用耐候性喷塑金属材质，颜色选用深棕色适配红棕色波纹瓦屋面色调，透光罩赋予半透明磨砂PC材质，LED灯珠区域添加自发光材质模拟点亮效果。设计思路围绕低成本户外屋面照明需求展开，整体结构无需复杂布线，完全依靠太阳能供电，适配市面上绝大多数民用波纹金属瓦屋面，安装便捷无需专业施工人员操作，壳体预留散热微孔保障内置电池与电路的散热需求，同时微孔做内高外低的倾斜设计避免雨水灌入，顶部透光罩采用弧形凸起设计避免积水积灰，整体结构兼顾实用性与安装适配性，可广泛应用于乡村自建房、临时板房、户外棚屋的屋面照明场景。
