轻量化双孔铰接连接支架结构设计

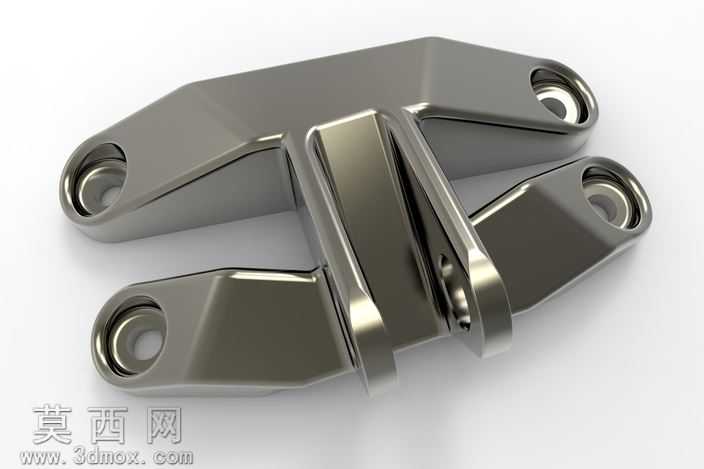

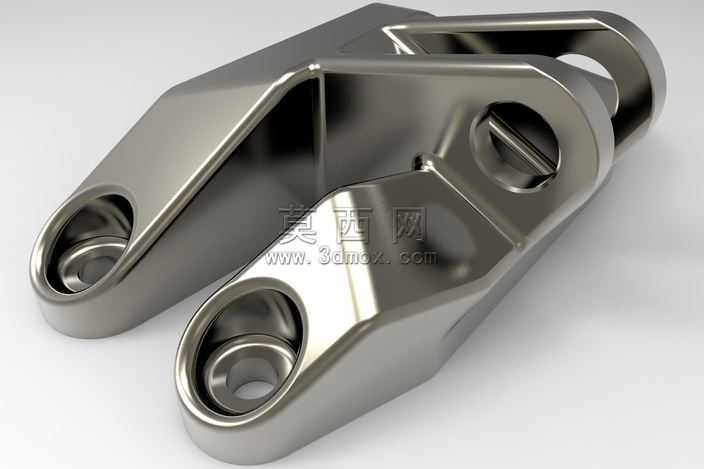

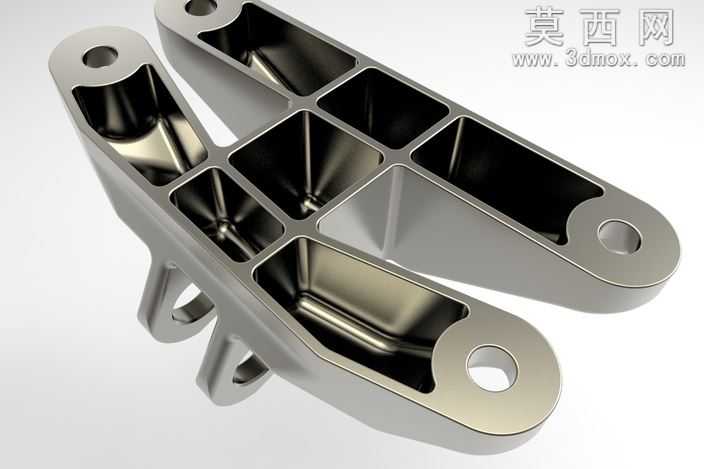

本作品为一款经过优化设计的双孔铰接连接支架，采用三维参数化建模方式完成全流程设计，建模过程中严格遵循机械加工工艺规范与装配公差要求，对支架的各个结构特征进行了精细化构建。模型整体采用一体化铸造成型的结构逻辑，主体为对称式双悬臂铰接布局，两个同轴铰接孔分别设置在悬臂端部，孔内壁设计有适配销轴装配的高精度配合面，孔口处做了倒角过渡处理，既能够避免装配时的锐边刮损，也可以有效降低应力集中风险。支架主体的承力臂部分采用了变截面薄壁加强结构，在非主要承力区域做了镂空减重处理，同时在承力路径的关键位置设置了加强筋结构，在保证整体结构强度与刚性的前提下，最大程度降低了零件的整体重量。材质表现上采用了金属哑光质感的渲染设置，还原了金属机加工零件的真实表面质感，通过光影效果清晰呈现出各个曲面的过渡关系与结构棱角，能够直观展示零件的外观形态与结构细节。设计过程中参考了原始部件的功能需求，对原有结构中冗余的非承力部分进行了删减优化，同时根据受力仿真结果对薄弱位置进行了结构加强，经过优化后的零件重量相较原始方案有明显降低，同时满足了相关的结构强度规范要求，完全适配实际工况下的铰接连接、载荷传递的使用需求，可直接用于装配验证、工程出图以及3D打印样件制作等场景。
