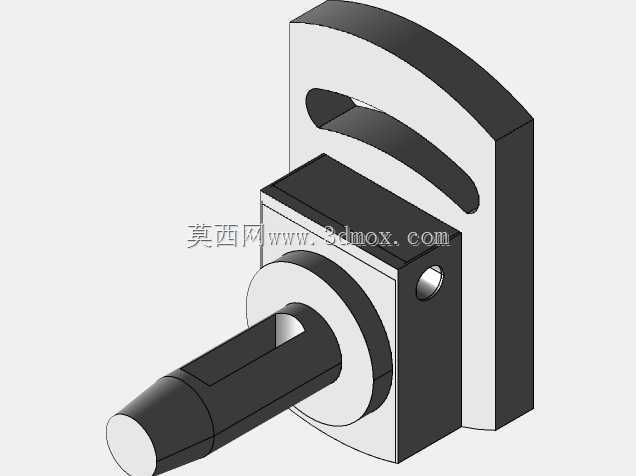

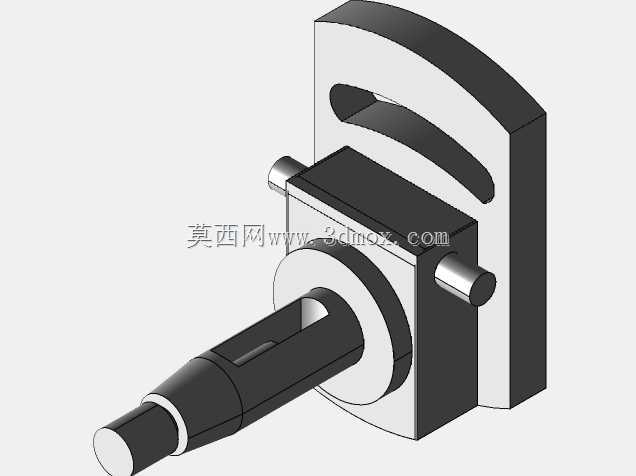

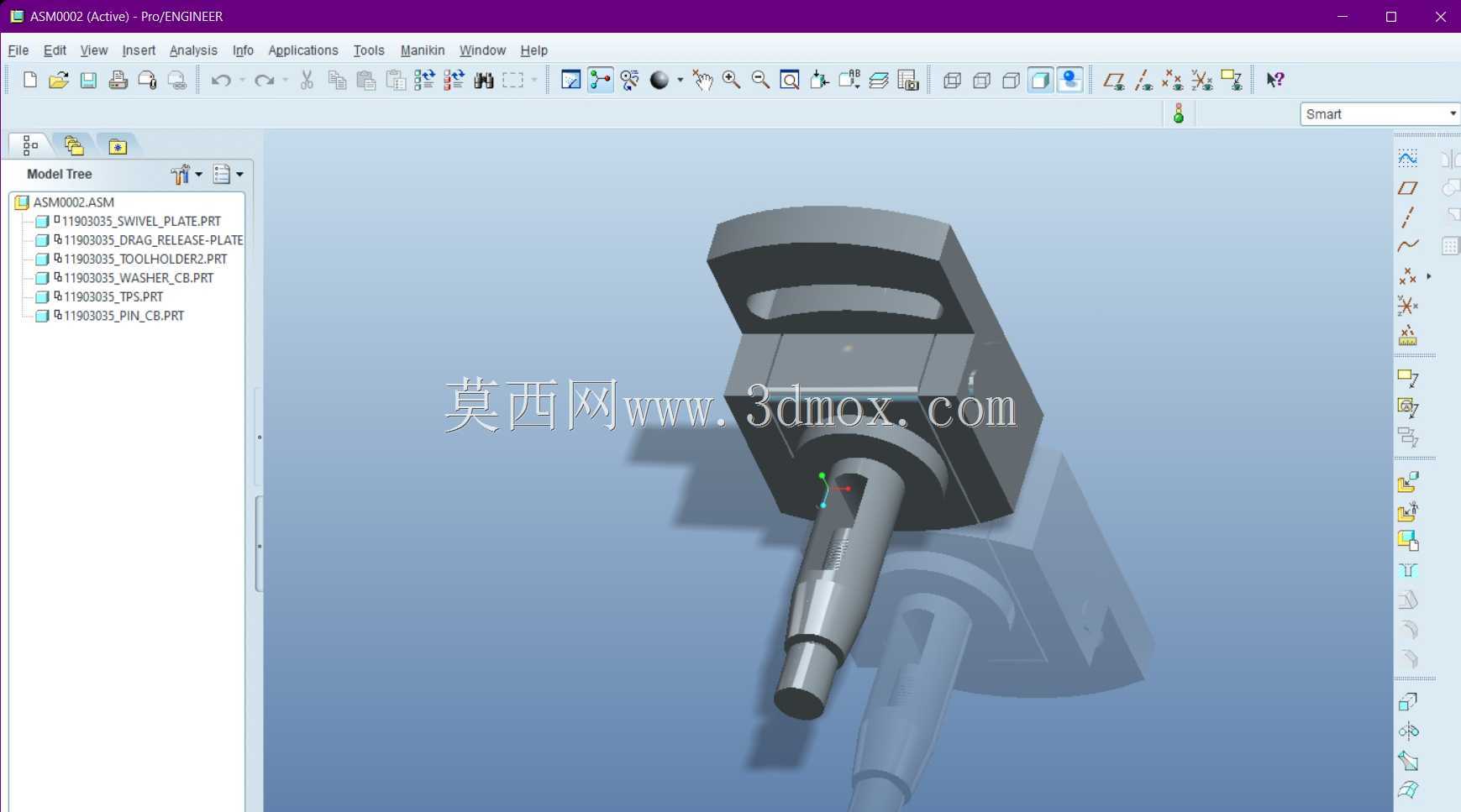

减压阀配套拍板盒组件结构设计

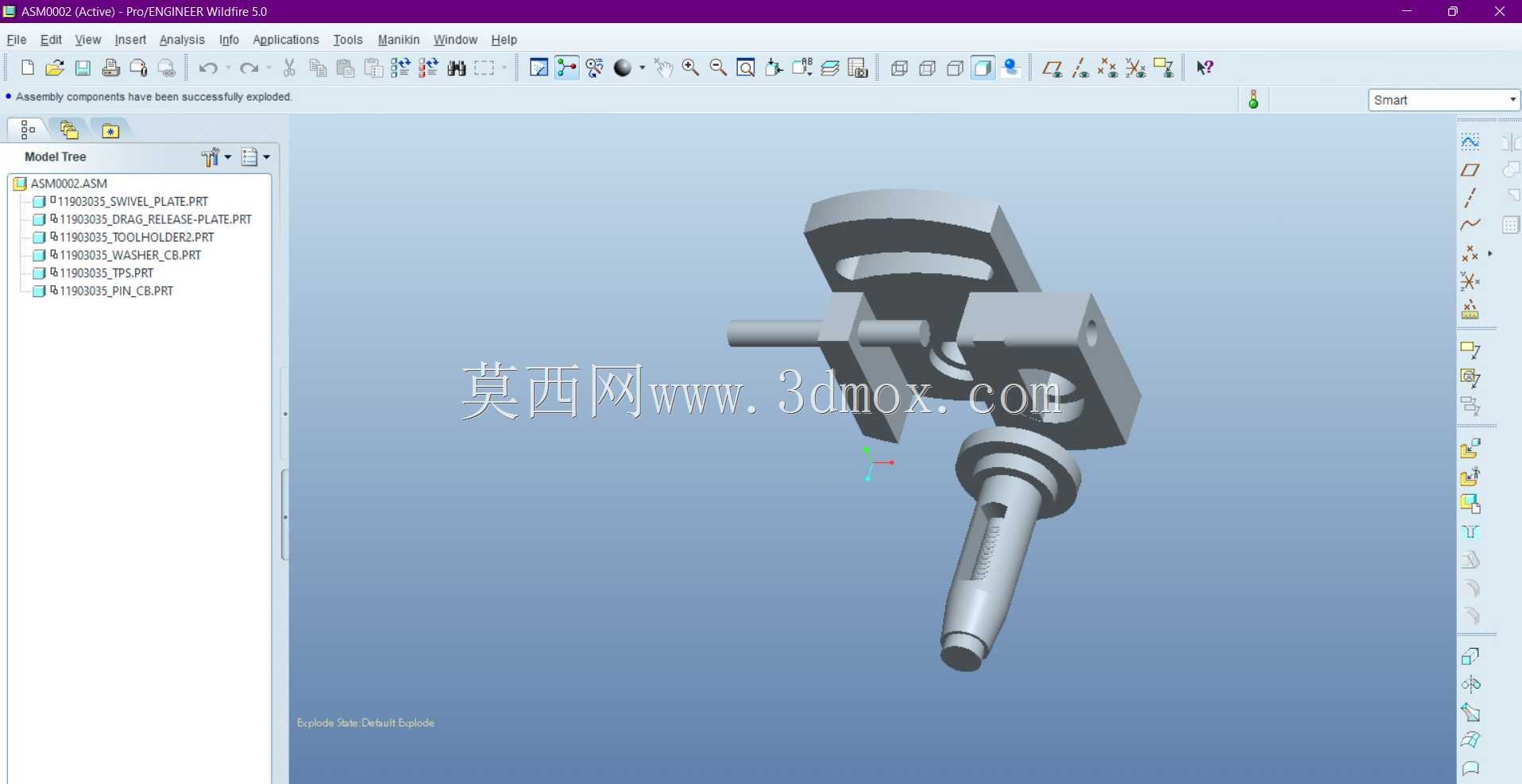

　　该拍板盒作为减压阀的核心配套组件，主要应用在工业流体管路系统的压力调控环节，在化工输配、市政供水、油气输送等场景的减压阀组中承担限位、传动与动作触发的核心作用，直接配合减压阀的压力反馈结构完成开度调节动作，保障管路压力稳定在设定区间内，避免压力波动对后端管路设备造成冲击损伤。从结构设计逻辑来看，整个组件采用分体式装配思路，所有零件的配合公差均按照机械传动件的常规配合等级设定，滑动配合面预留了合理的间隙余量，既保证动作过程中无卡滞，也避免间隙过大导致的传动精度损失。

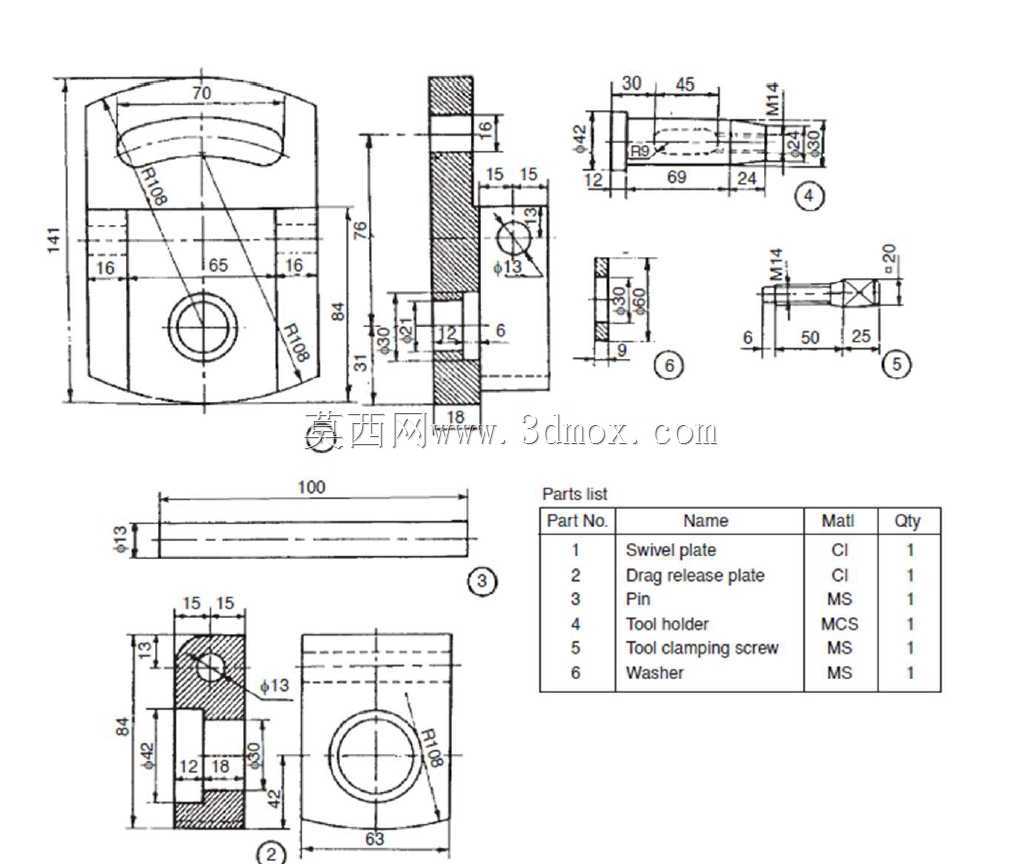

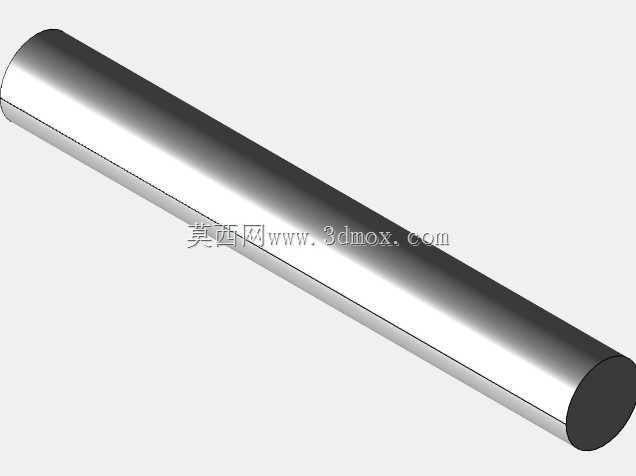

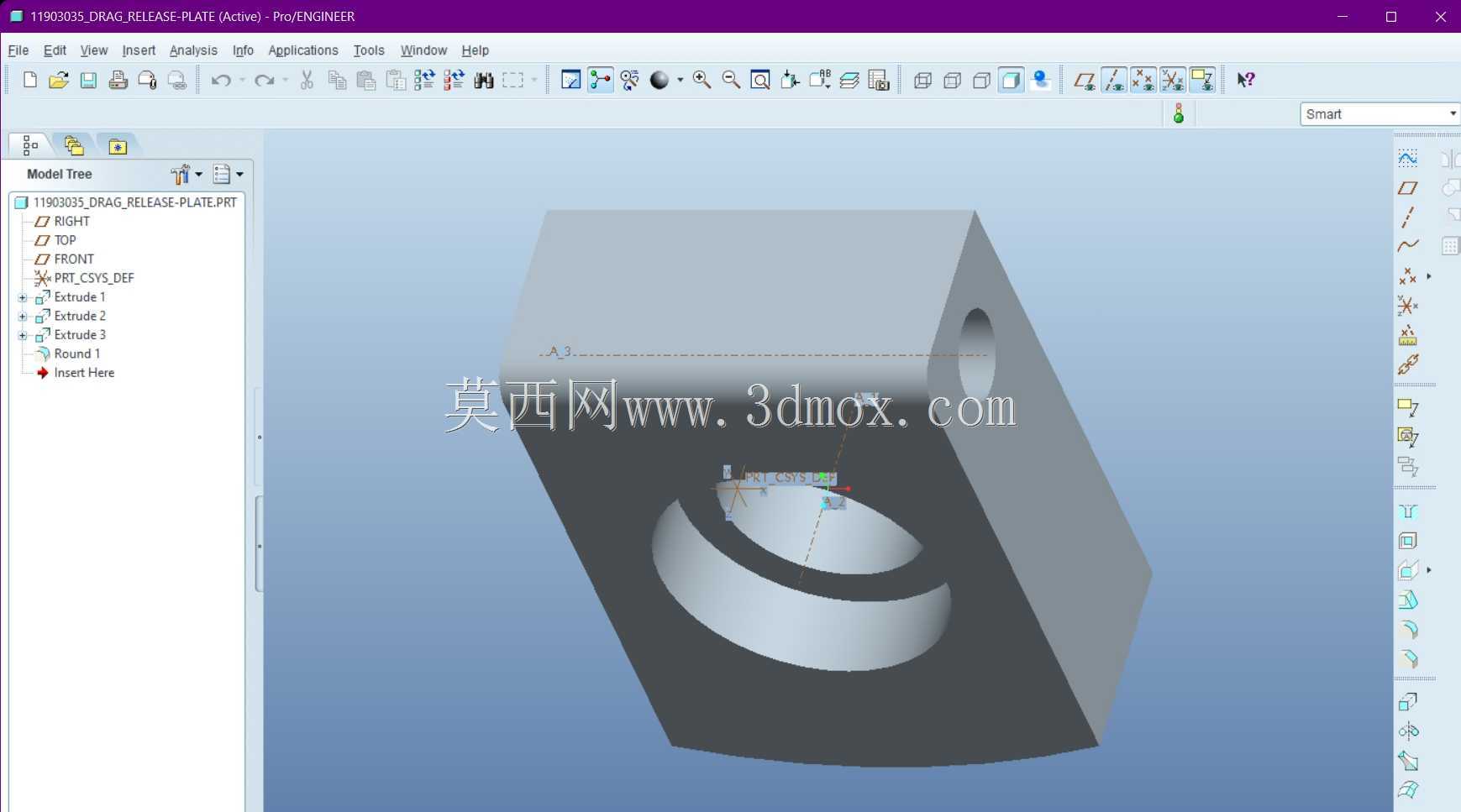

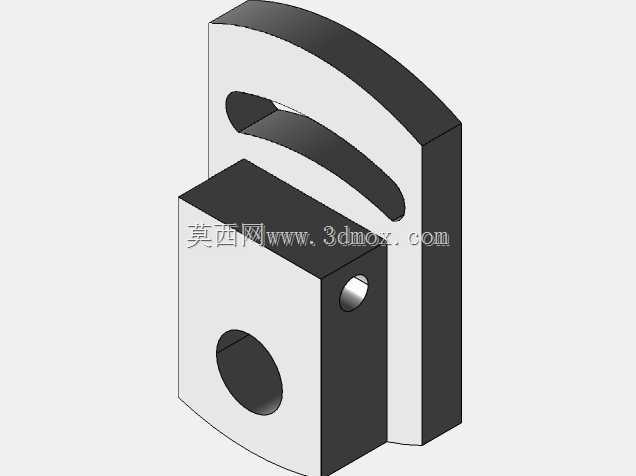

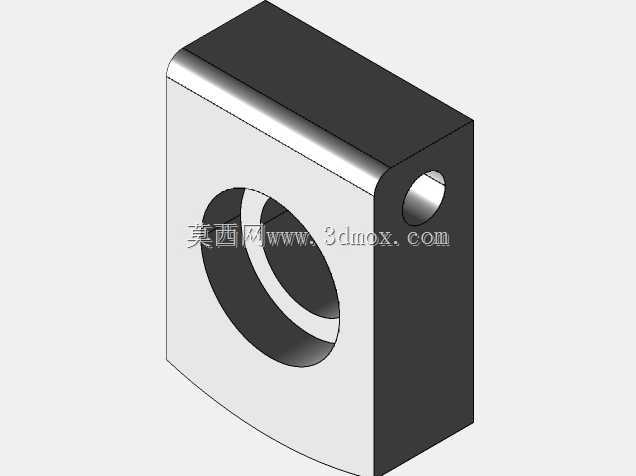

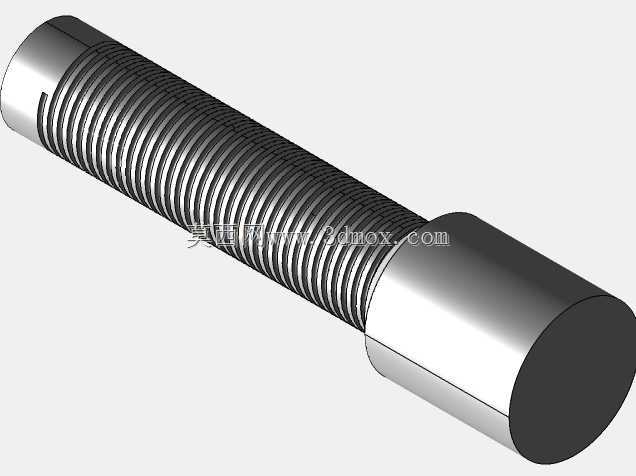

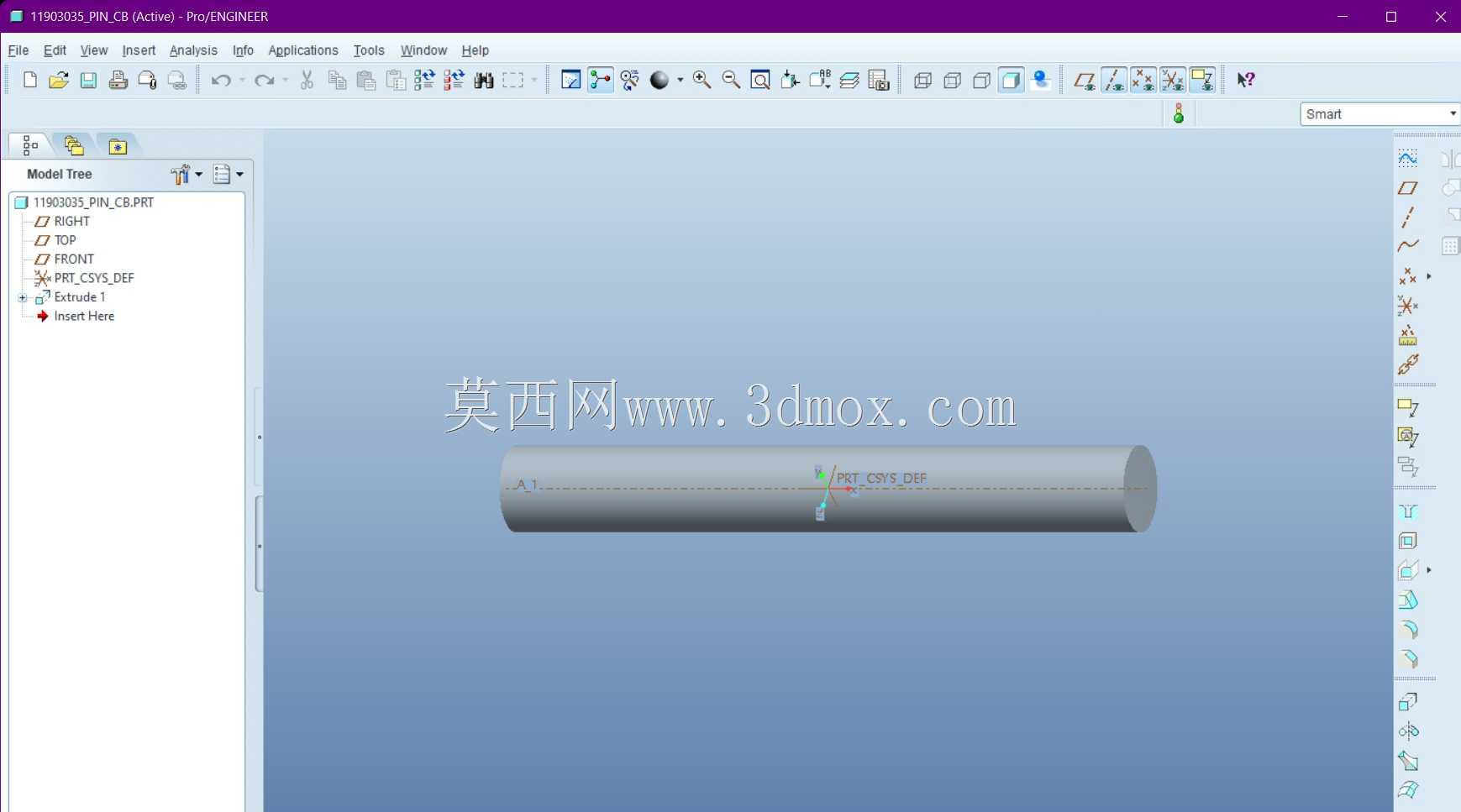

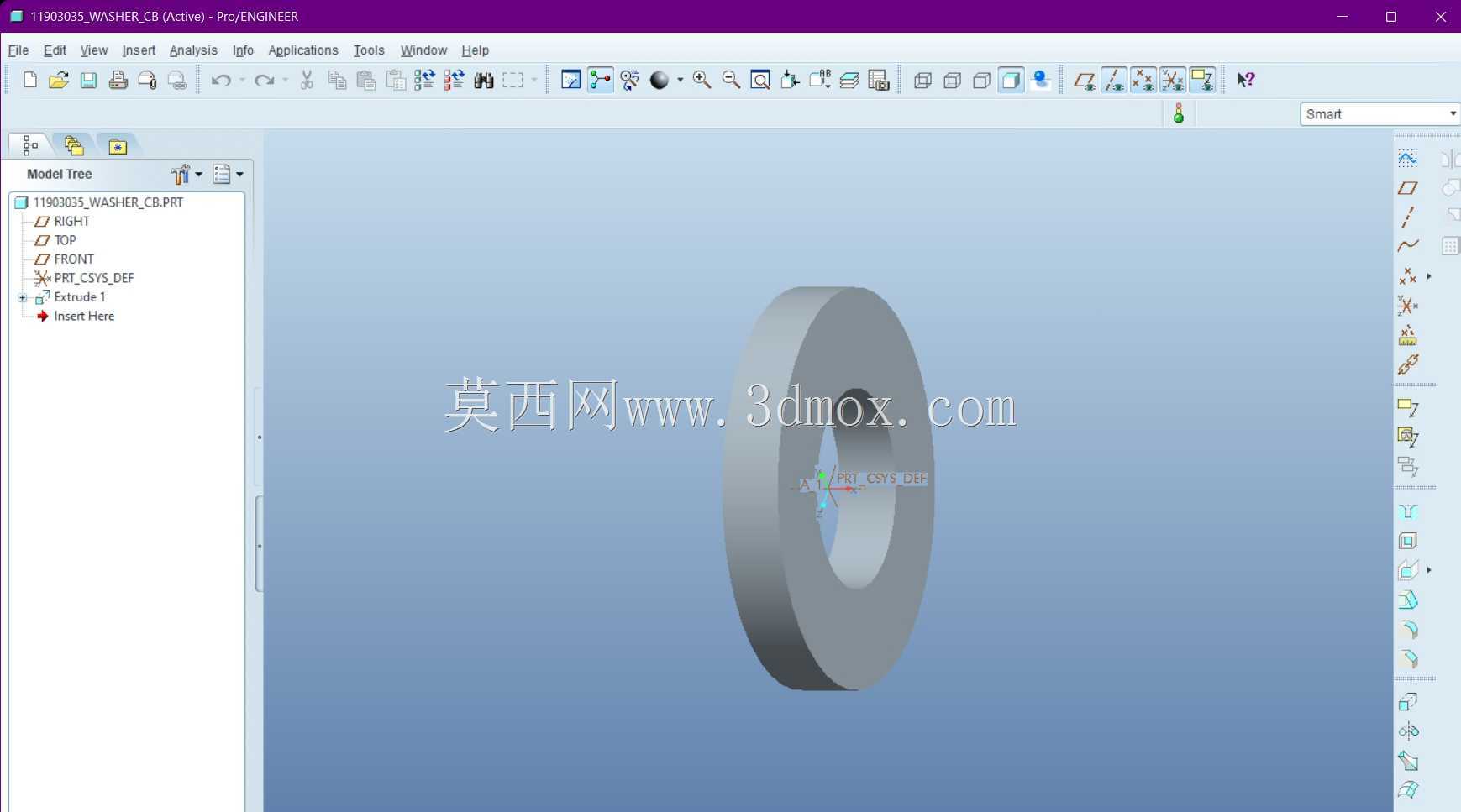

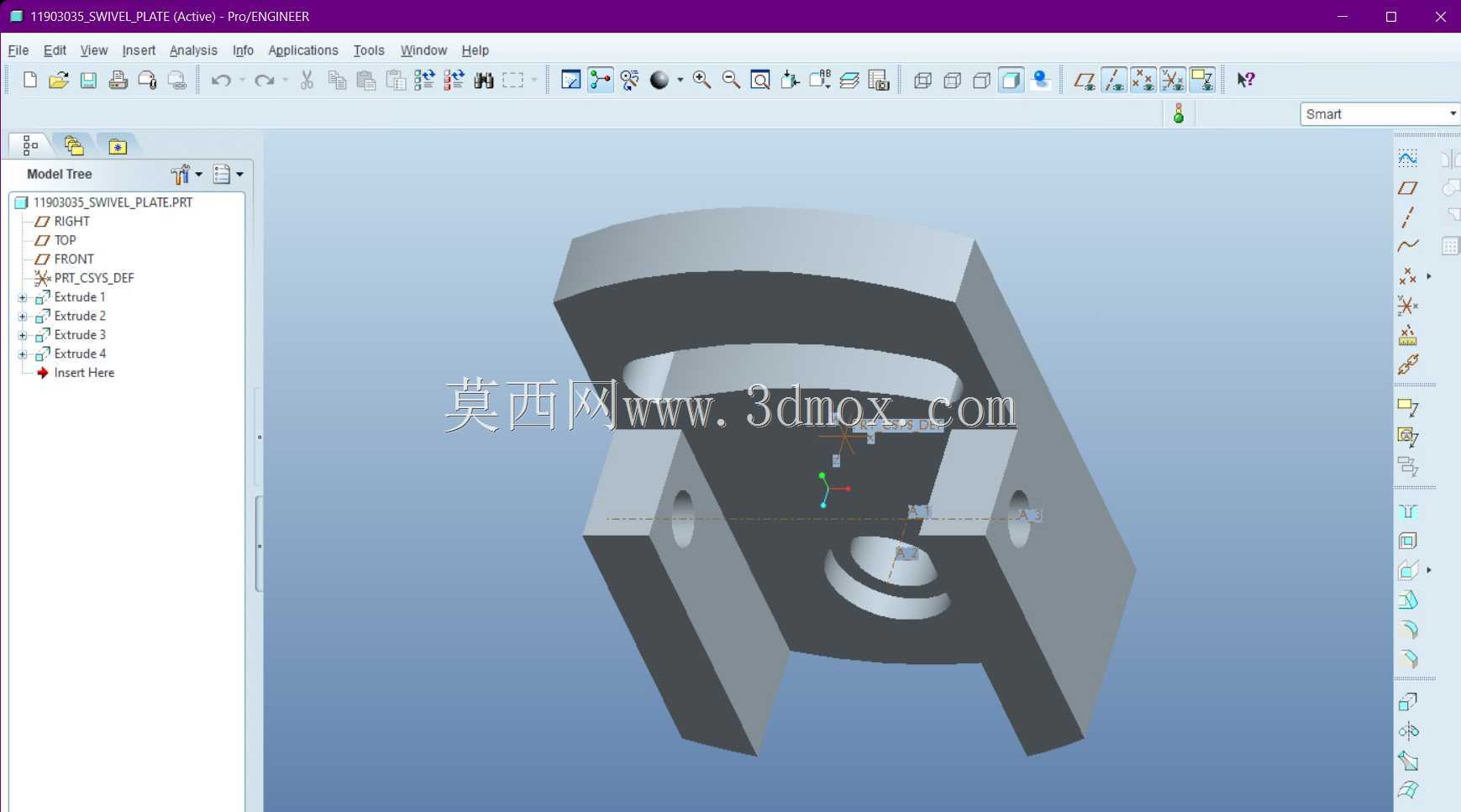

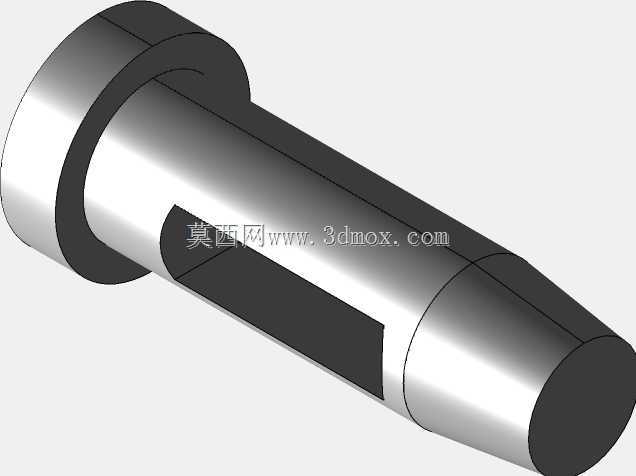

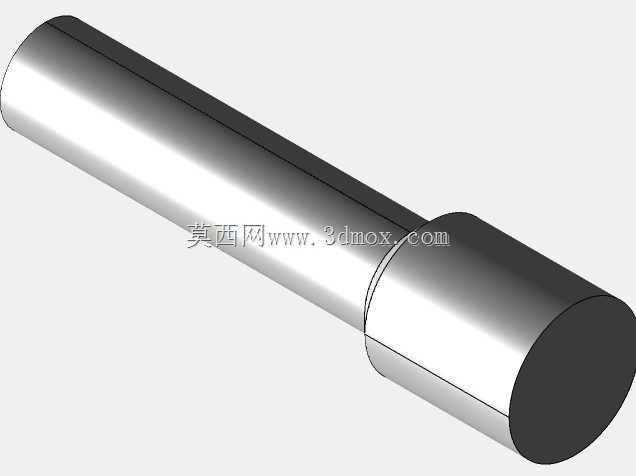

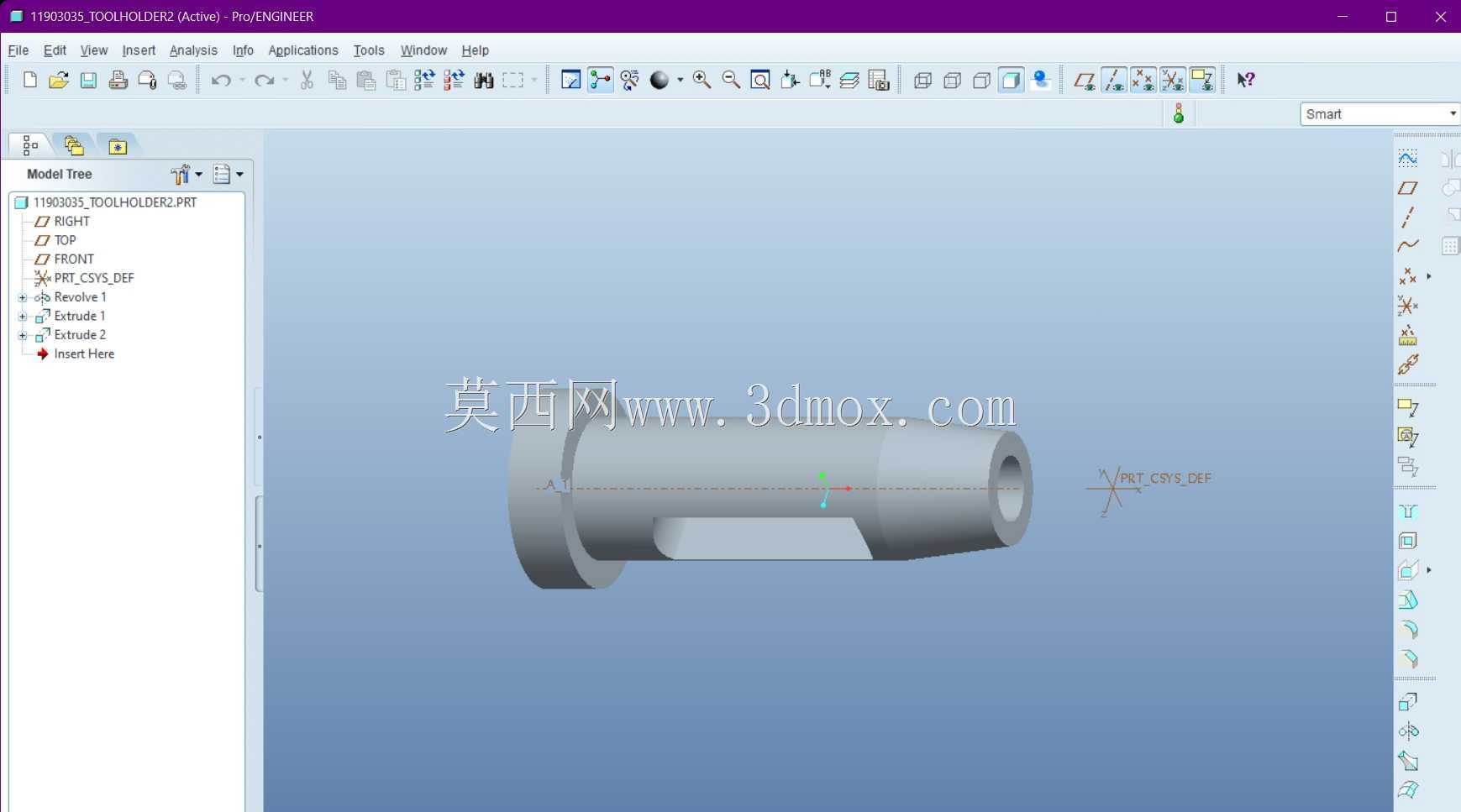

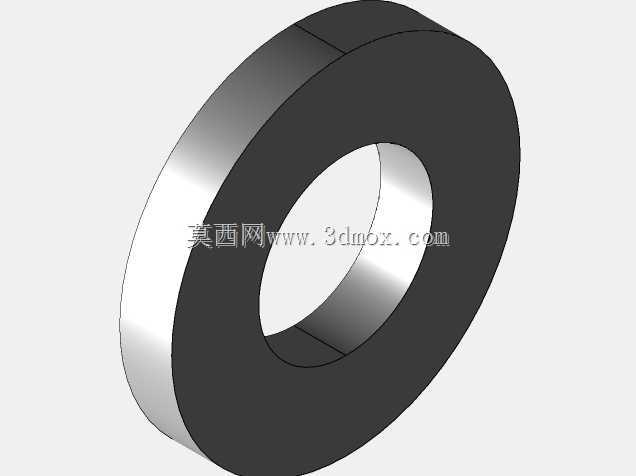

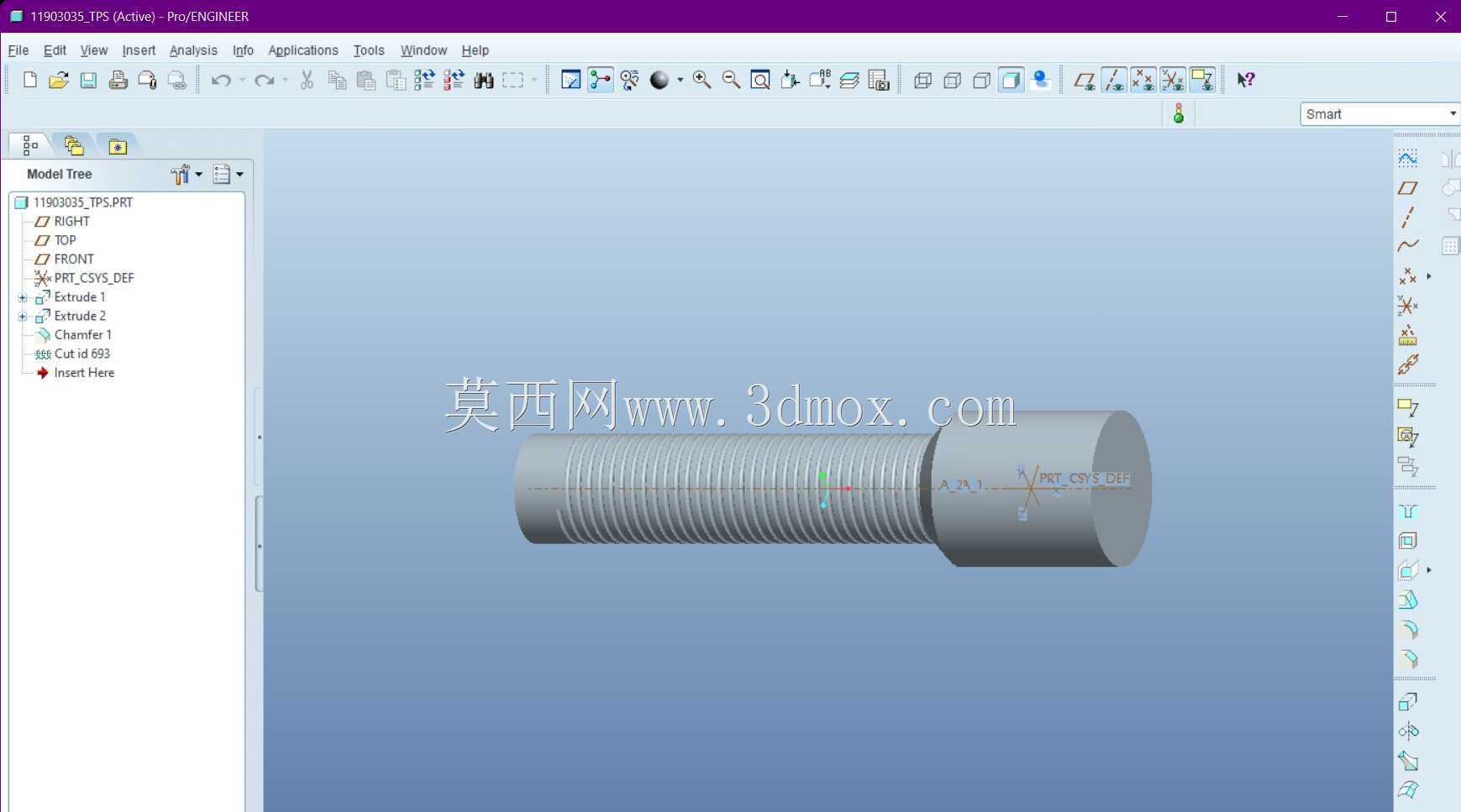

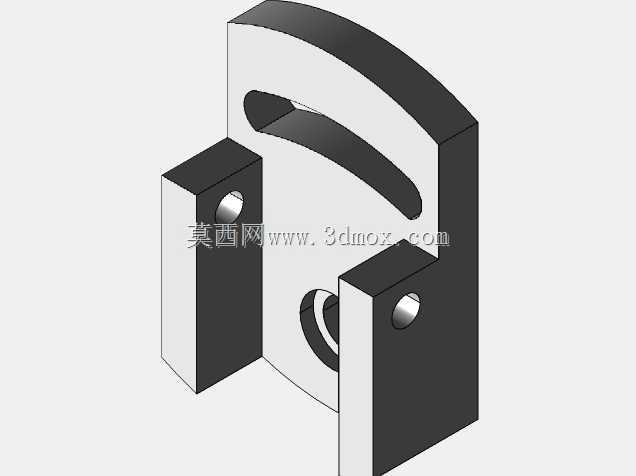

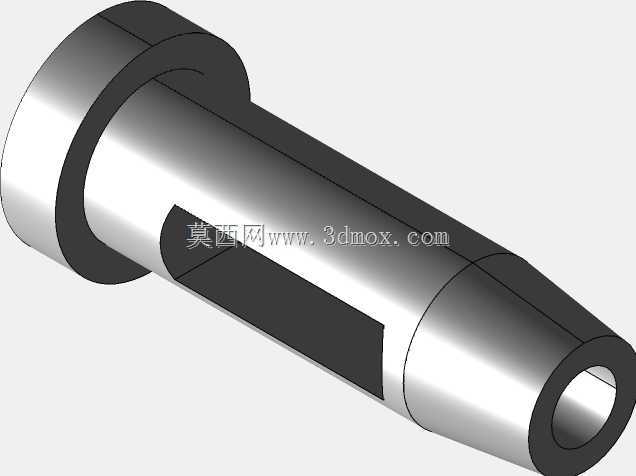

　　组件包含的支撑座、转轴、触发拍板、限位卡件等零件，均采用规则几何特征构建，没有复杂的异形曲面，加工工艺性良好，支撑座的安装基面设计有两个对称的定位销孔与螺栓过孔，安装时可先通过定位销完成与减压阀阀体的位置对齐，再通过螺栓完成紧固，安装边界的尺寸适配常规通径减压阀的侧面安装位，不需要对原有阀体结构做额外改造即可完成装配。拍板的触发端设计有圆弧过渡面，在与减压阀内部的推杆结构接触时，可将直线推杆的位移顺畅转化为拍板的摆转动作，减少接触位置的应力集中，延长组件的疲劳使用寿命。转轴部位设计有配套的垫圈与卡簧槽，装配时通过轴用卡簧完成轴向限位，防止长期动作过程中转轴出现窜动脱落。

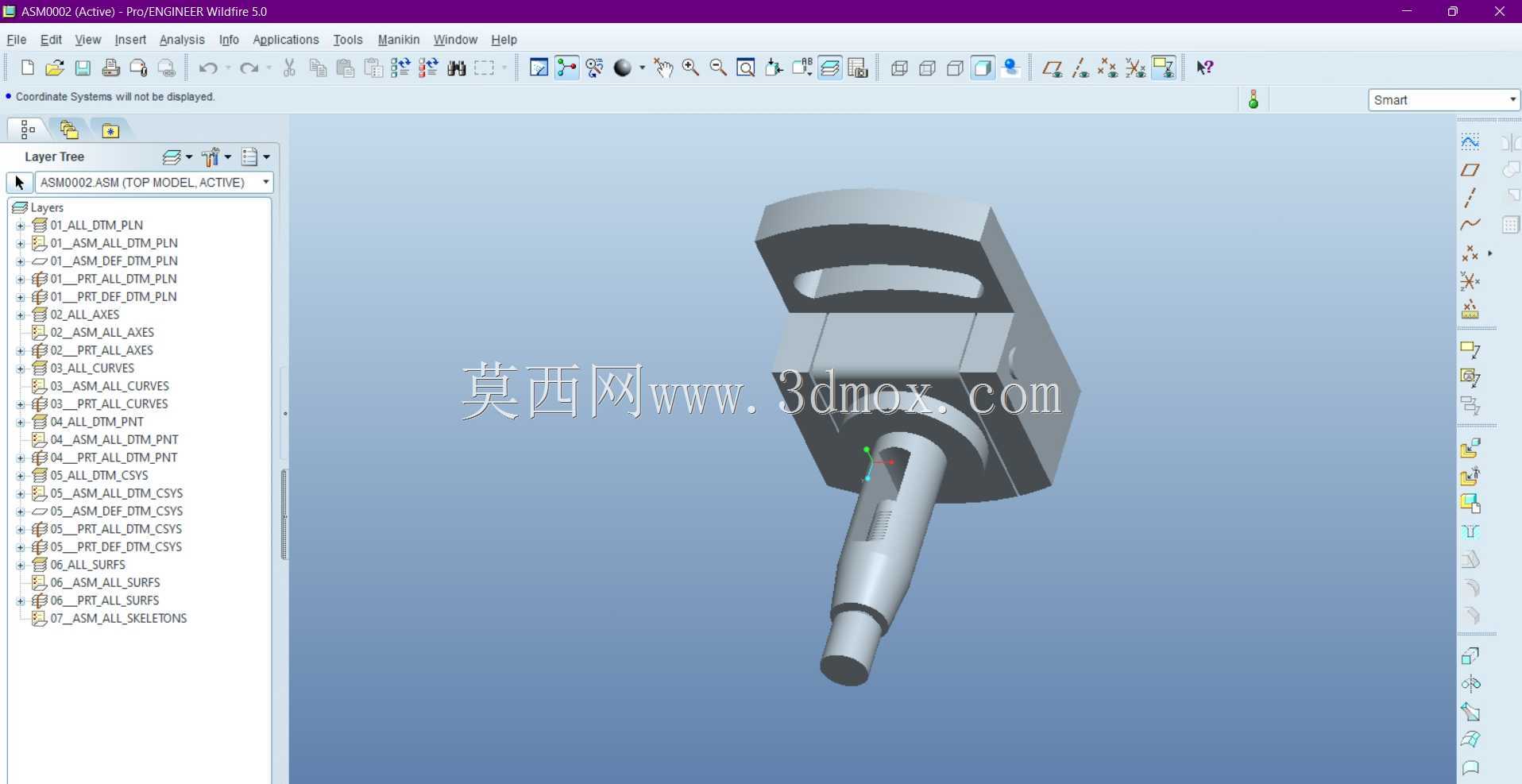

　　整个组件的外形轮廓规整，没有突出的尖锐结构，在阀组集成安装时不会与周边的管路、接头产生干涉，日常维护时仅需拆卸侧面的紧固螺栓即可将整个拍板盒组件拆下，检修更换效率较高。设计过程中充分考虑了动作行程的匹配关系，拍板的摆转角度范围完全覆盖减压阀从全开到全关的行程需求，不会出现动作过位或者行程不足导致的压力调控失效问题，各受力部位的壁厚均按照常规工业阀门的耐压等级做了冗余设计，可承受管路系统常规的振动与压力冲击载荷，适配绝大多数工业场景下减压阀的配套使用需求。
