可拆分组装式十字万向联轴器结构设计

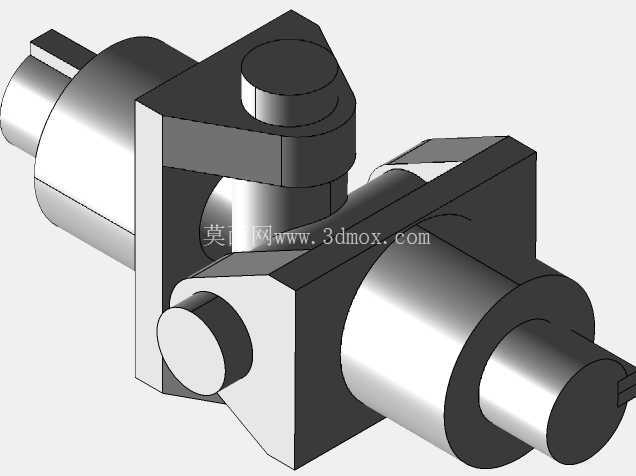

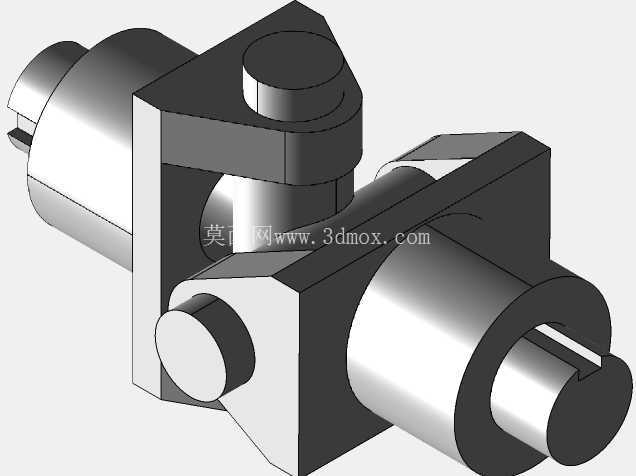

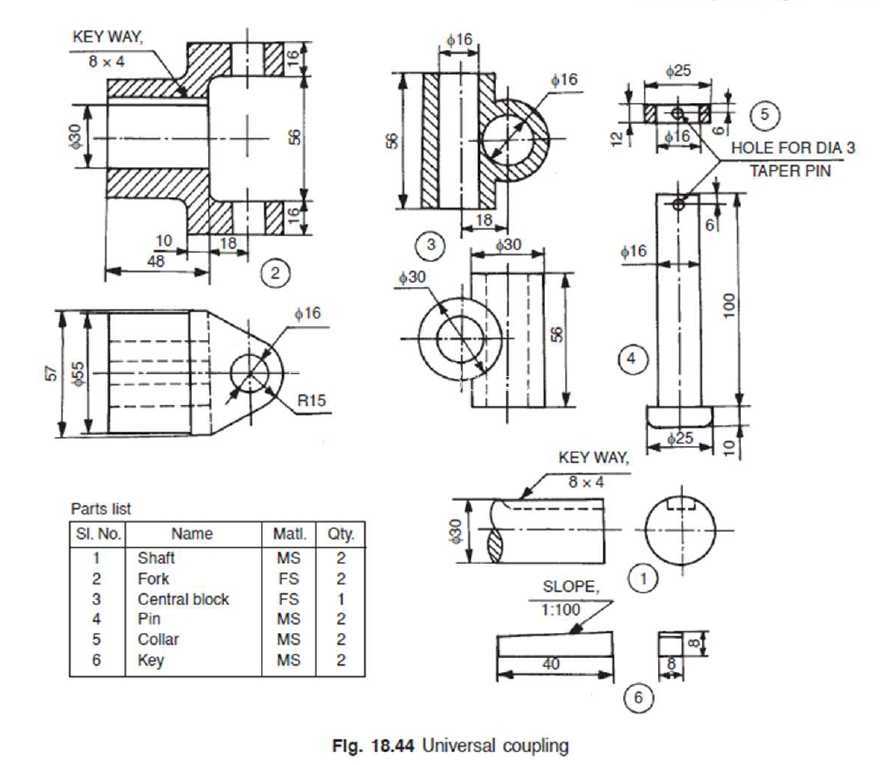

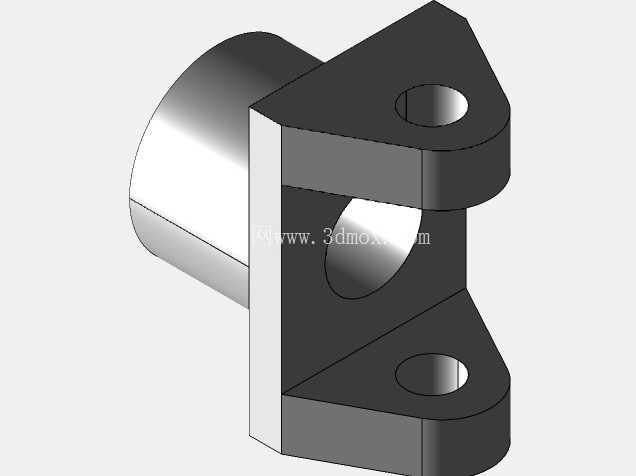

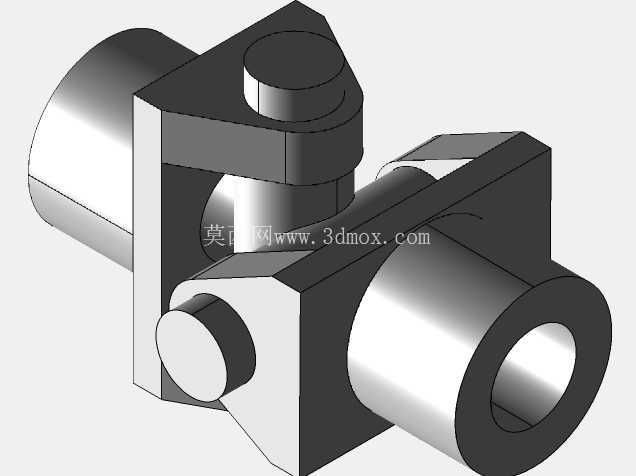

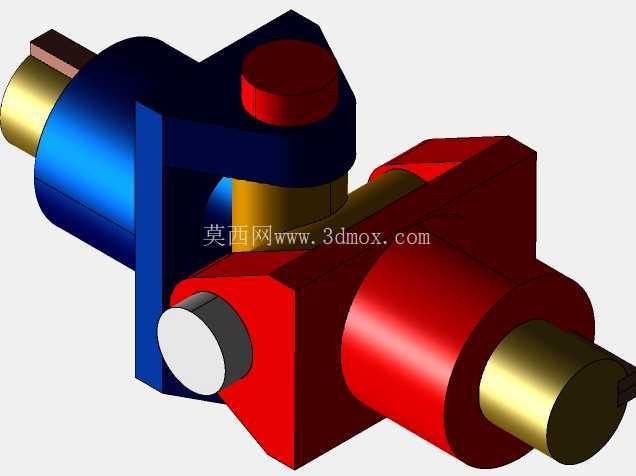

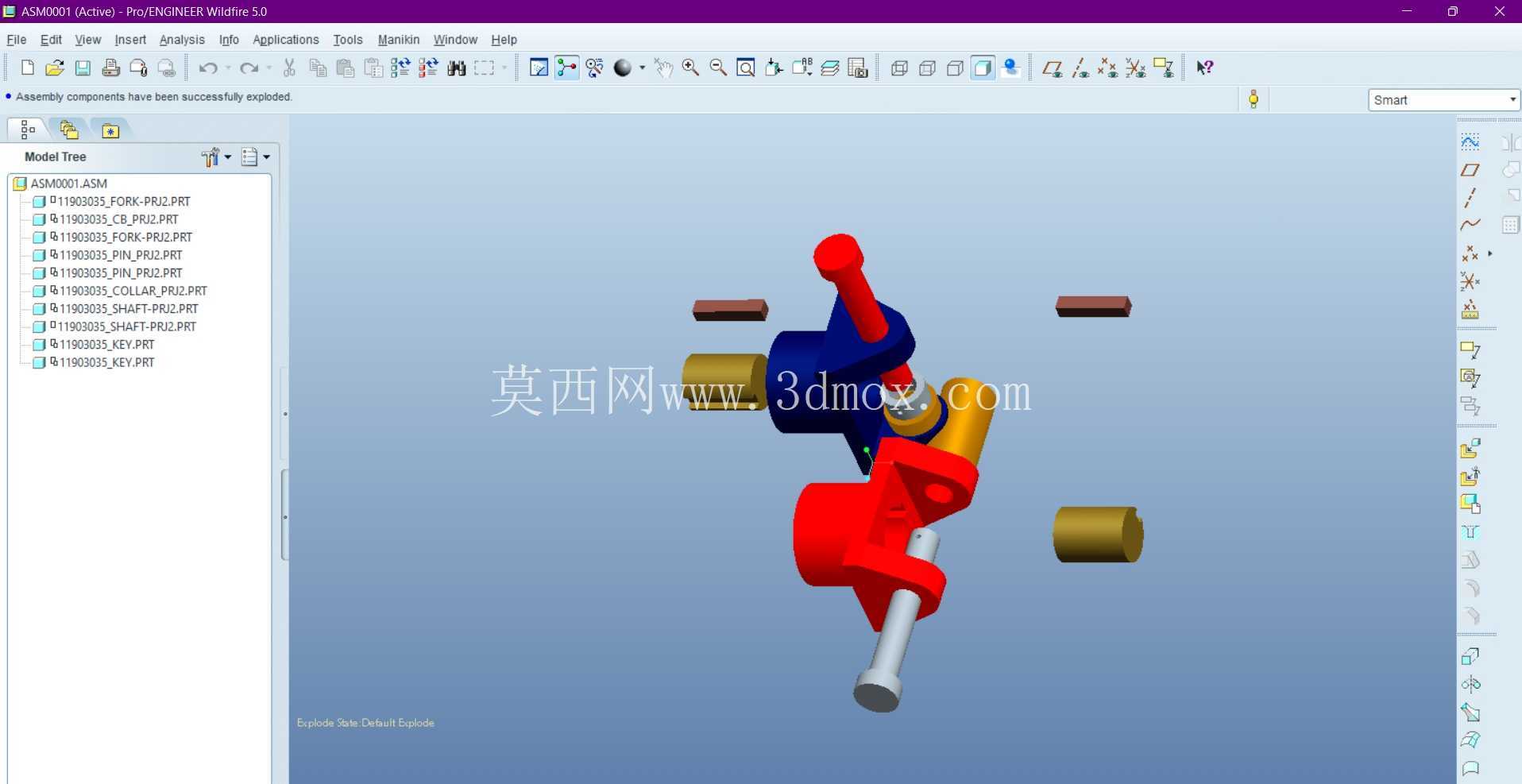

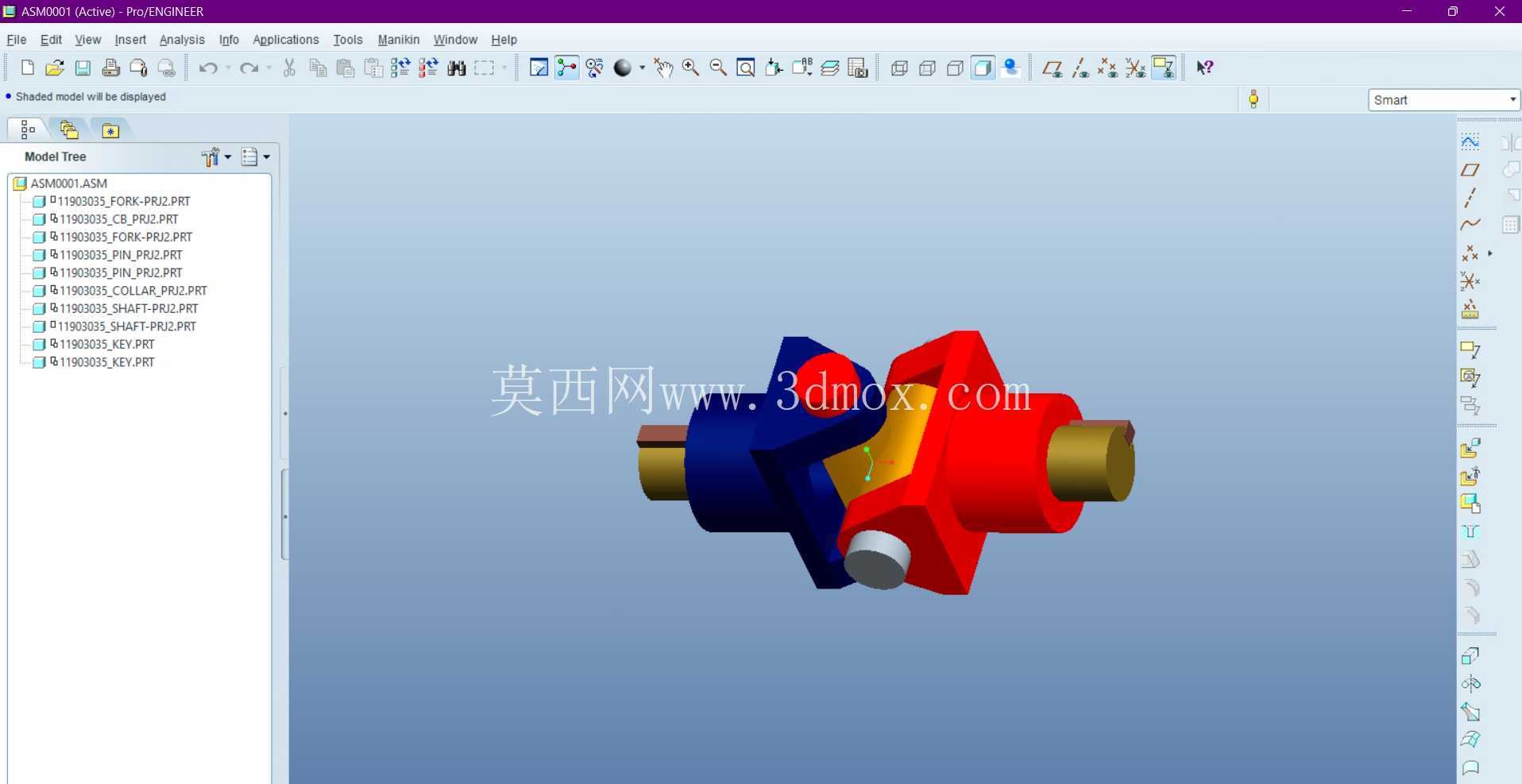

　　在各类需要补偿两轴间相对偏移的传动场景中，万向联轴器是应用极为广泛的基础传动部件，不同于刚性联轴器对两轴同轴度的严苛要求，这类部件可以在两轴存在角向偏移、径向偏移或是轴向窜动的工况下，稳定完成旋转扭矩的传递，不会因为安装误差或是运行过程中的机架形变、负载冲击造成额外的附加载荷，有效保护后端连接的动力源与执行部件。这套万向联轴器的设计采用了最经典的十字块式结构，整体由两个叉形接头、一个中间十字传动块、两端的连接轴段以及配套的定位销组成，所有零件都做了独立的结构拆分，每一个配合面都预留了合理的公差带，完全符合实际加工装配的工艺要求，不存在建模过程中常见的干涉问题，也没有为了视觉效果省略必要的工艺结构。从实际应用场景来看，这类结构的万向联轴器常被用在中小扭矩的传动链路中，比如轻工设备的进给机构、小型输送线的动力传递单元、试验台架的可调角度传动端，还有部分改装设备里需要调整传动角度的连接位置，它允许的两轴最大角向偏移可以达到15度到20度，远高于齿式联轴器、膜片联轴器的允许偏移量，而且结构简单，后期维护不需要复杂的专用工具，只需要定期检查连接销的磨损情况就可以长期运行。

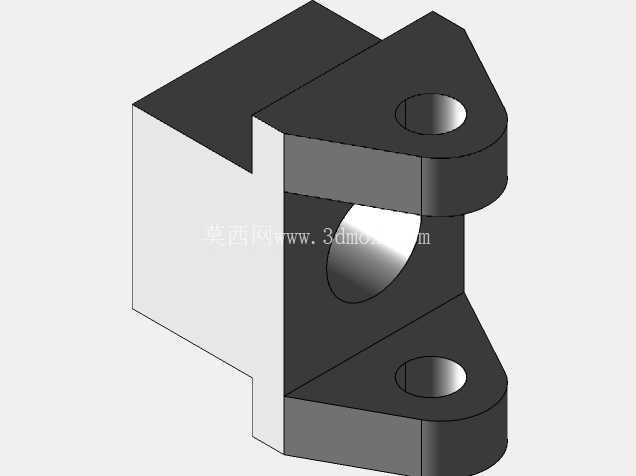

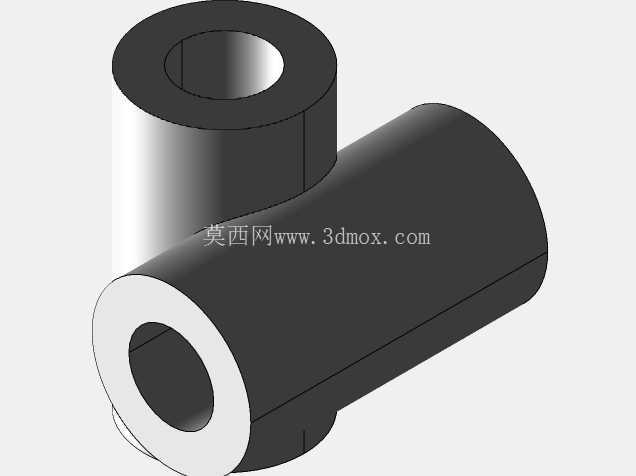

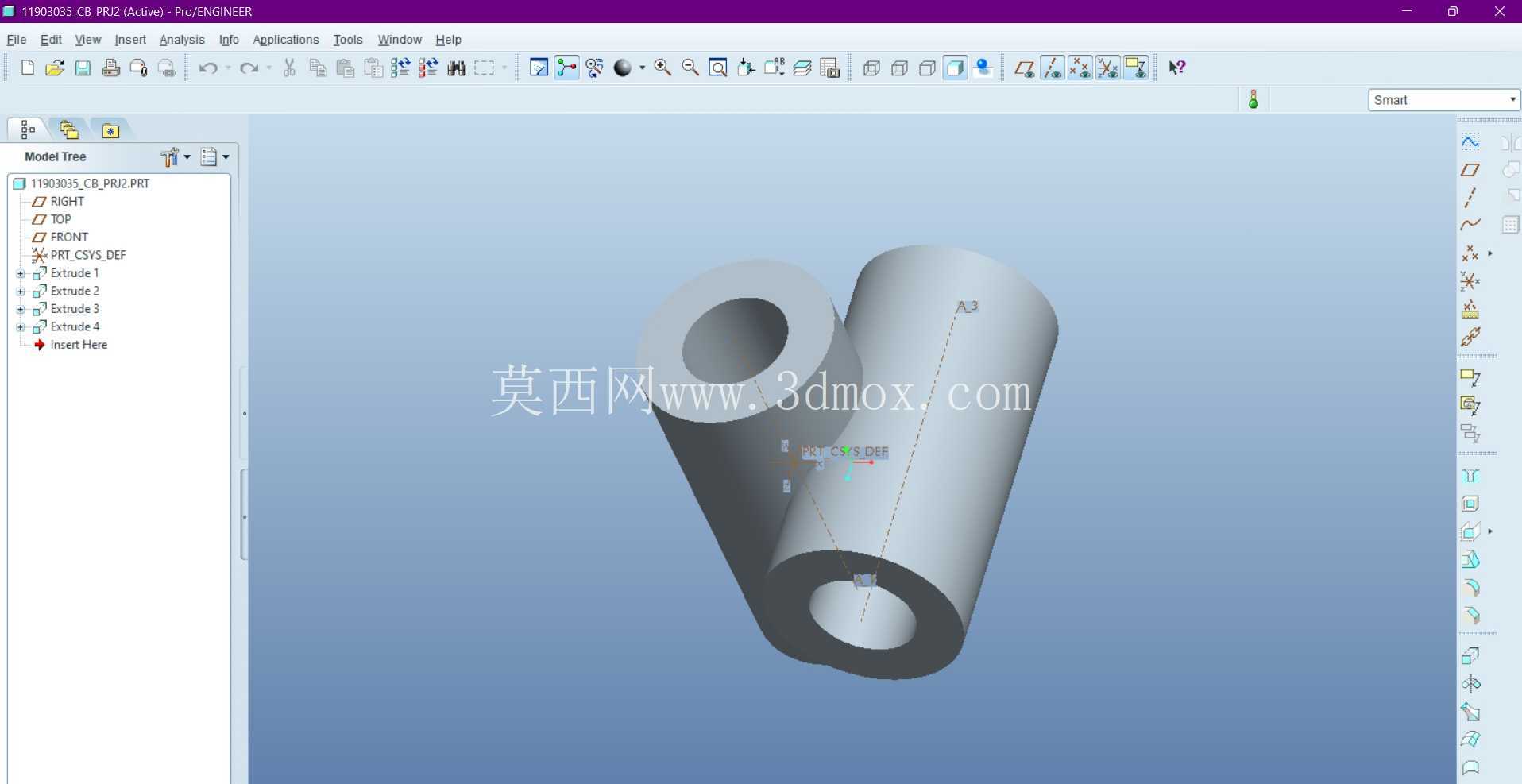

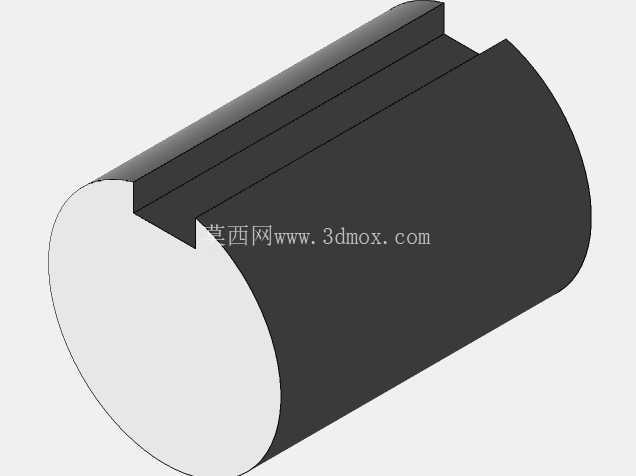

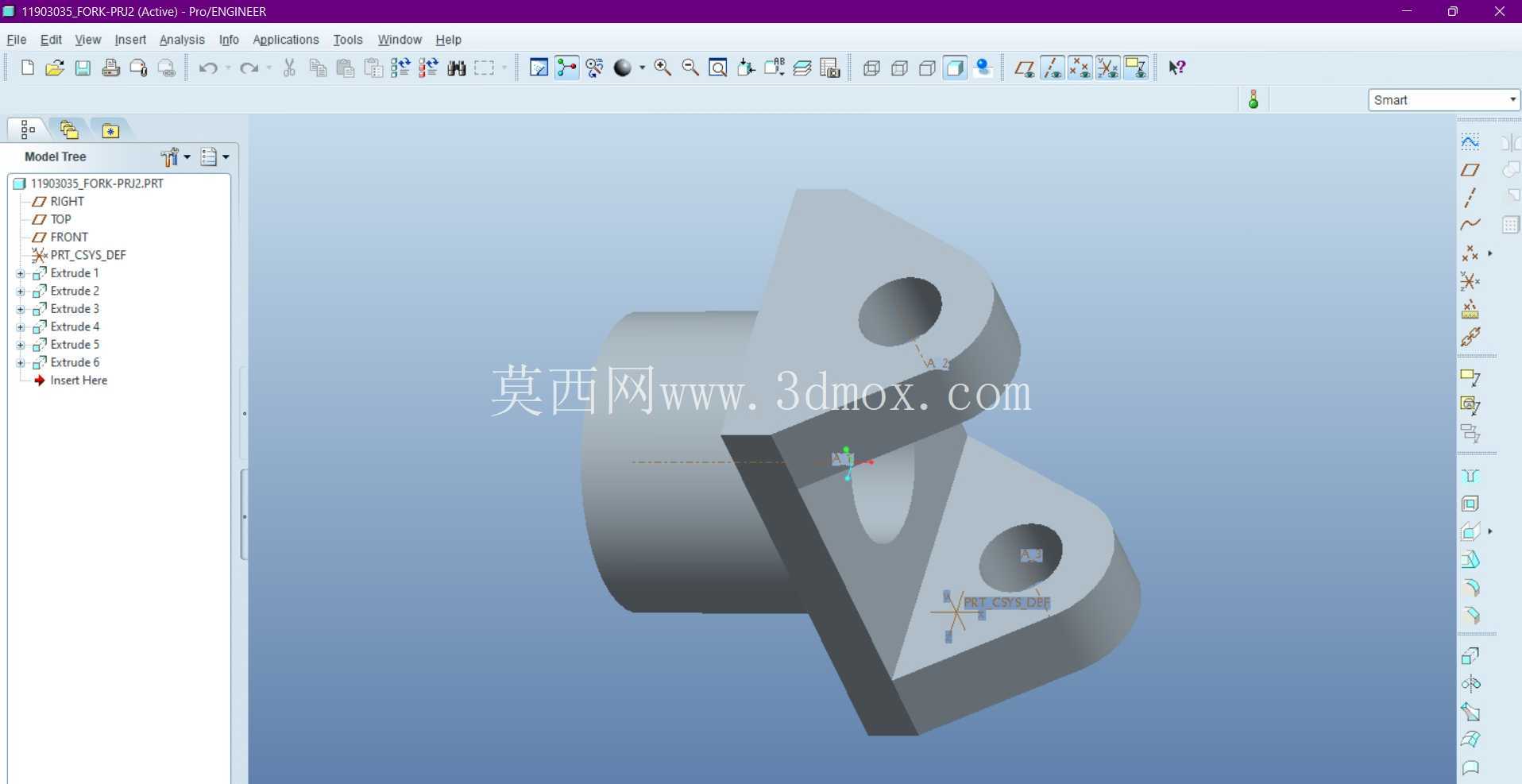

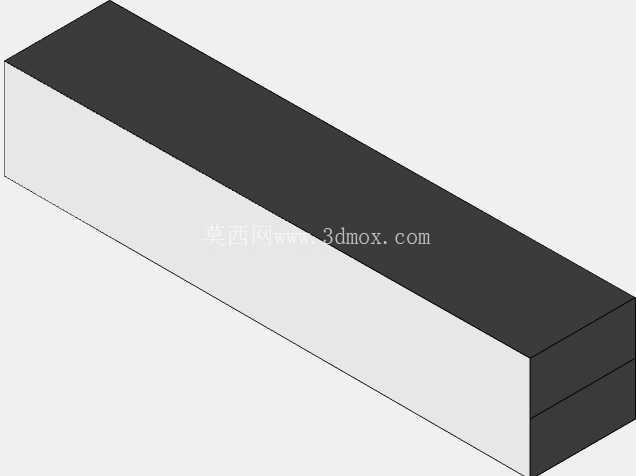

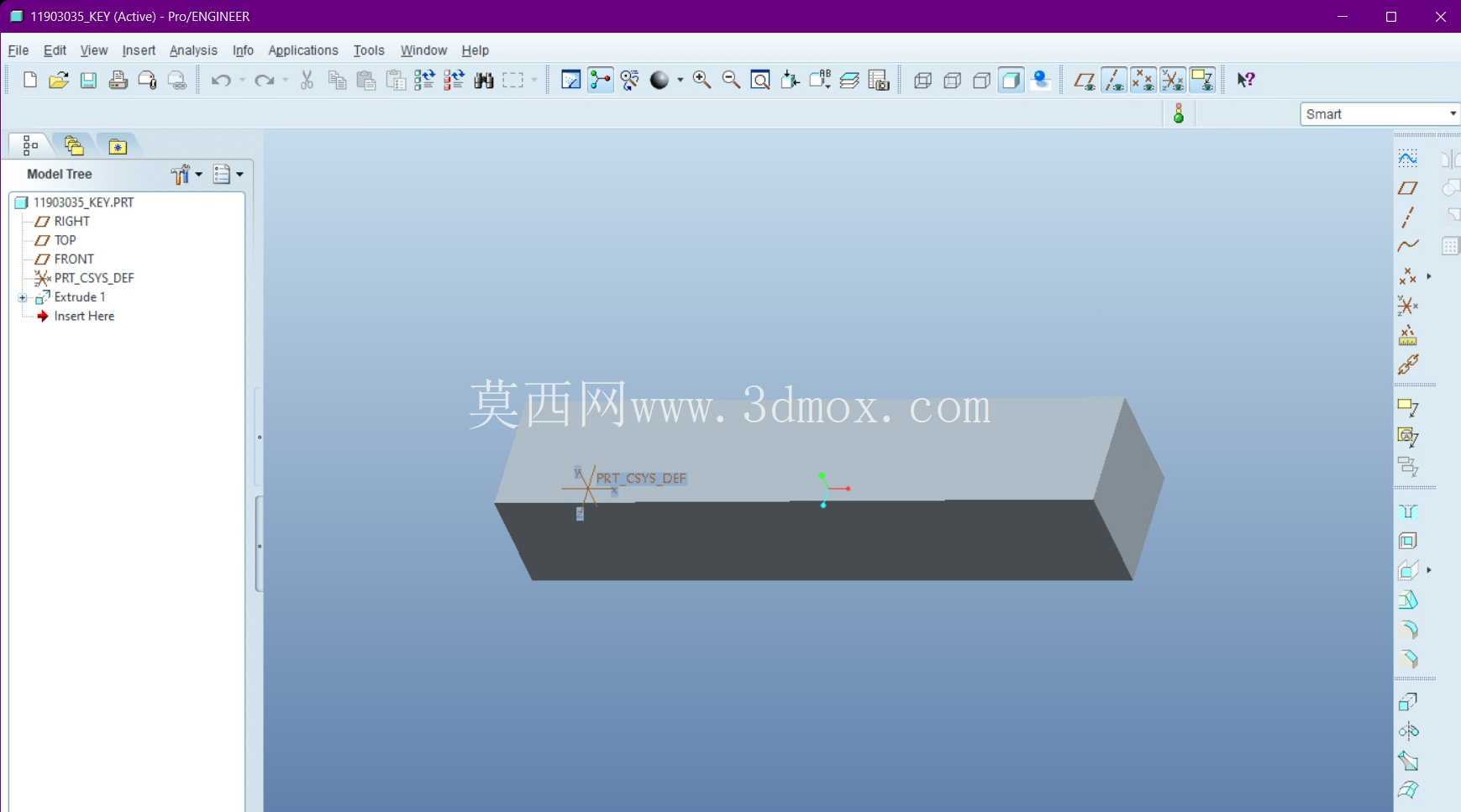

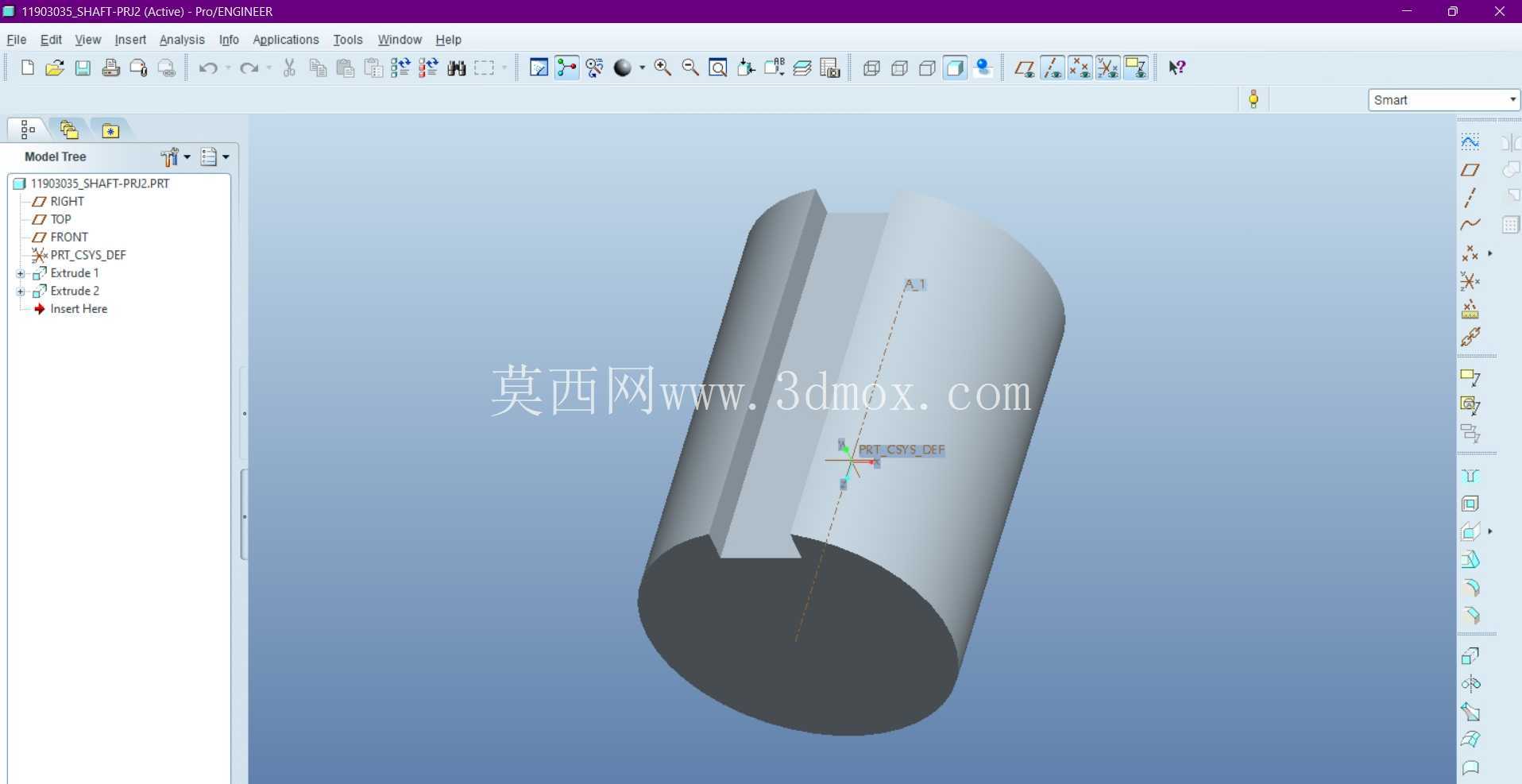

　　在设计思路上，这套结构没有采用一体式的十字轴设计，而是把中间传动块做成了独立的方块结构，两个互相垂直的传动凸台分别和两端叉形接头的凹槽配合，这样的设计一方面降低了加工难度，不需要在十字轴上加工高精度的轴颈与轴承安装位，另一方面在出现磨损的时候，只需要更换中间的传动块就可以恢复传动精度，不需要整体报废整个联轴器，能有效降低设备的后期维护成本。两端的连接轴段采用了等直径的圆柱轴设计，轴端没有做额外的键槽结构，用户可以根据自己的实际安装需求，在对应轴段上加工平键、花键或是做成锁紧套连接的结构，预留了足够的二次设计空间，叉形接头的根部做了圆弧过渡处理，避免应力集中在直角位置，在承受冲击扭矩的时候不会出现根部断裂的问题。

　　从安装边界来看，这套联轴器的整体轴向尺寸紧凑，两个叉形接头的外圆直径一致，安装的时候不需要为中间传动块预留额外的径向避让空间，只要保证两端轴的连接长度符合设计要求，在允许的角度偏移范围内都可以顺利安装，不需要额外调整机架的位置。在传动特性上，这种单十字块的万向联轴器在传递扭矩的时候，从动轴的转速会存在周期性的波动，波动幅度随着两轴夹角的增大而提升，所以在对转速稳定性要求极高的场合，通常会成对使用这类联轴器来抵消转速波动，但在多数对转速均匀性要求不高的中低速传动场景里，单组使用完全可以满足工况需求。

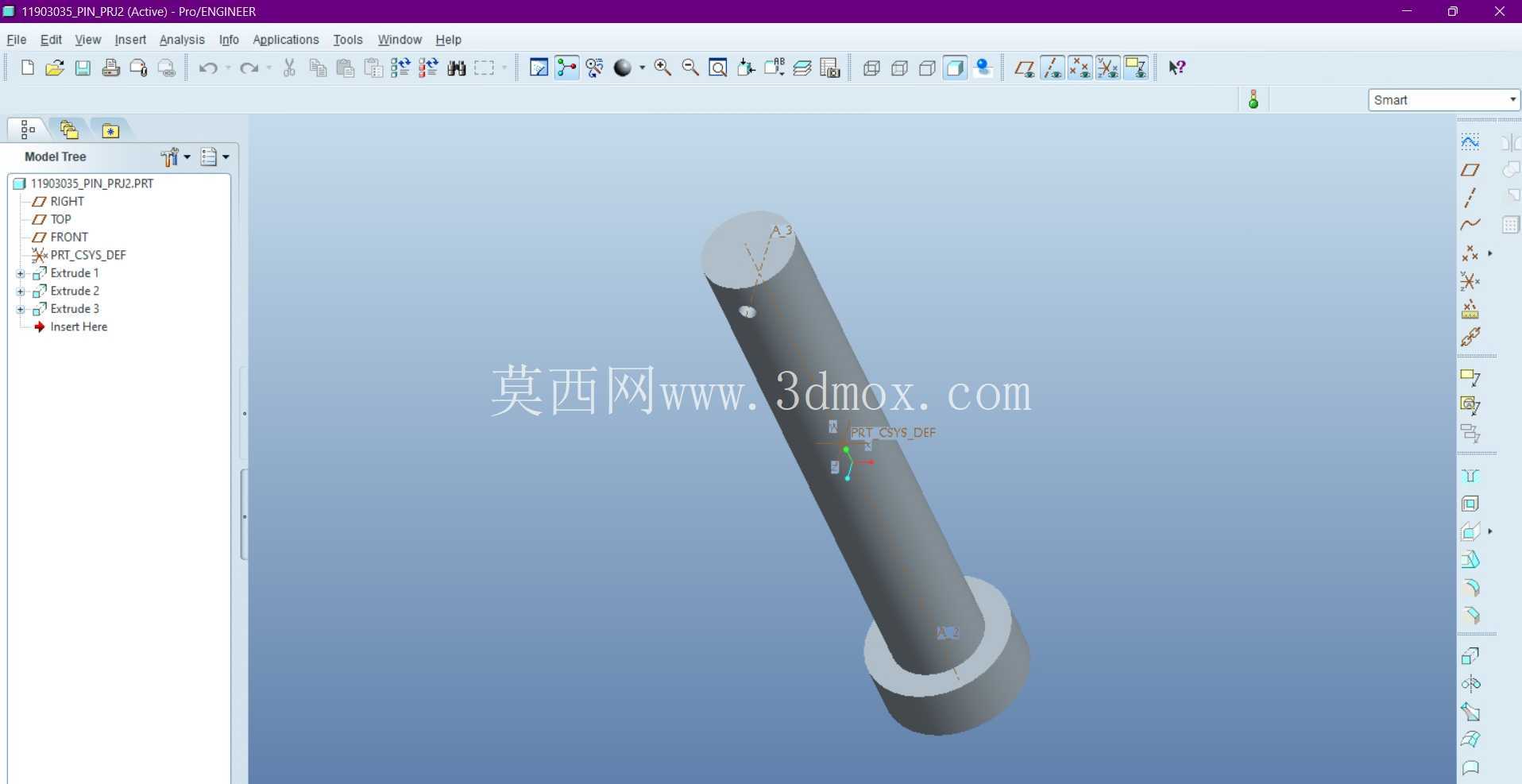

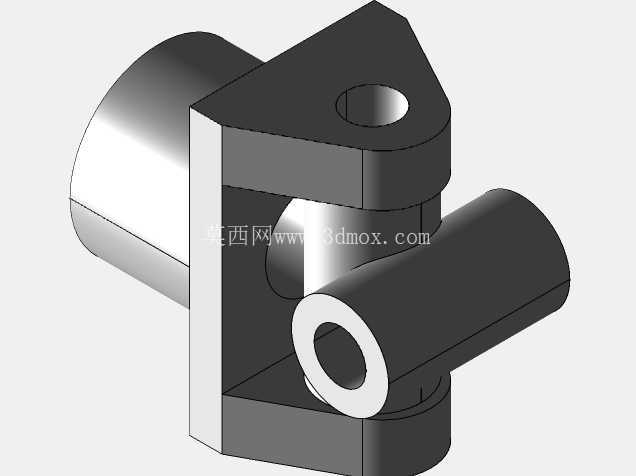

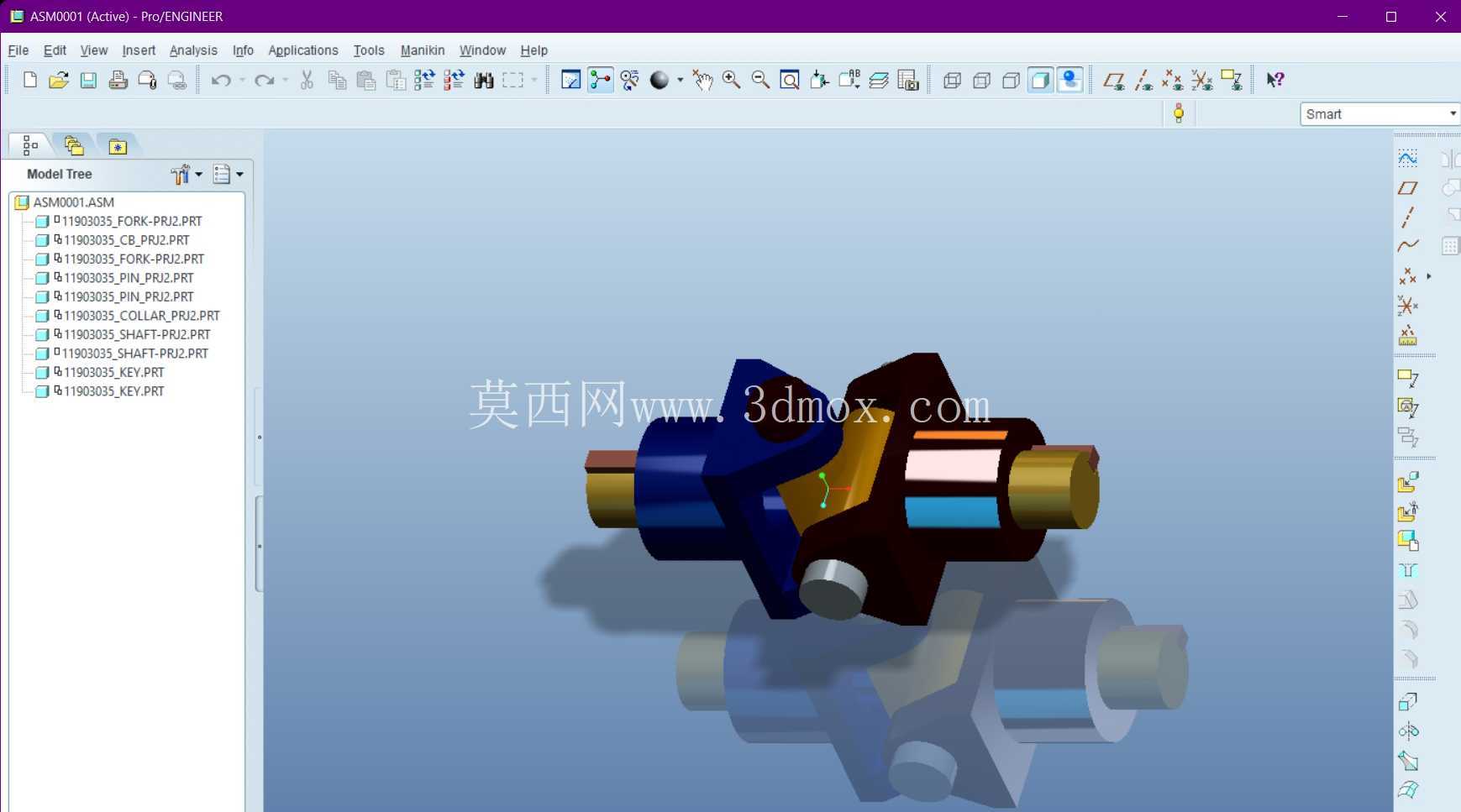

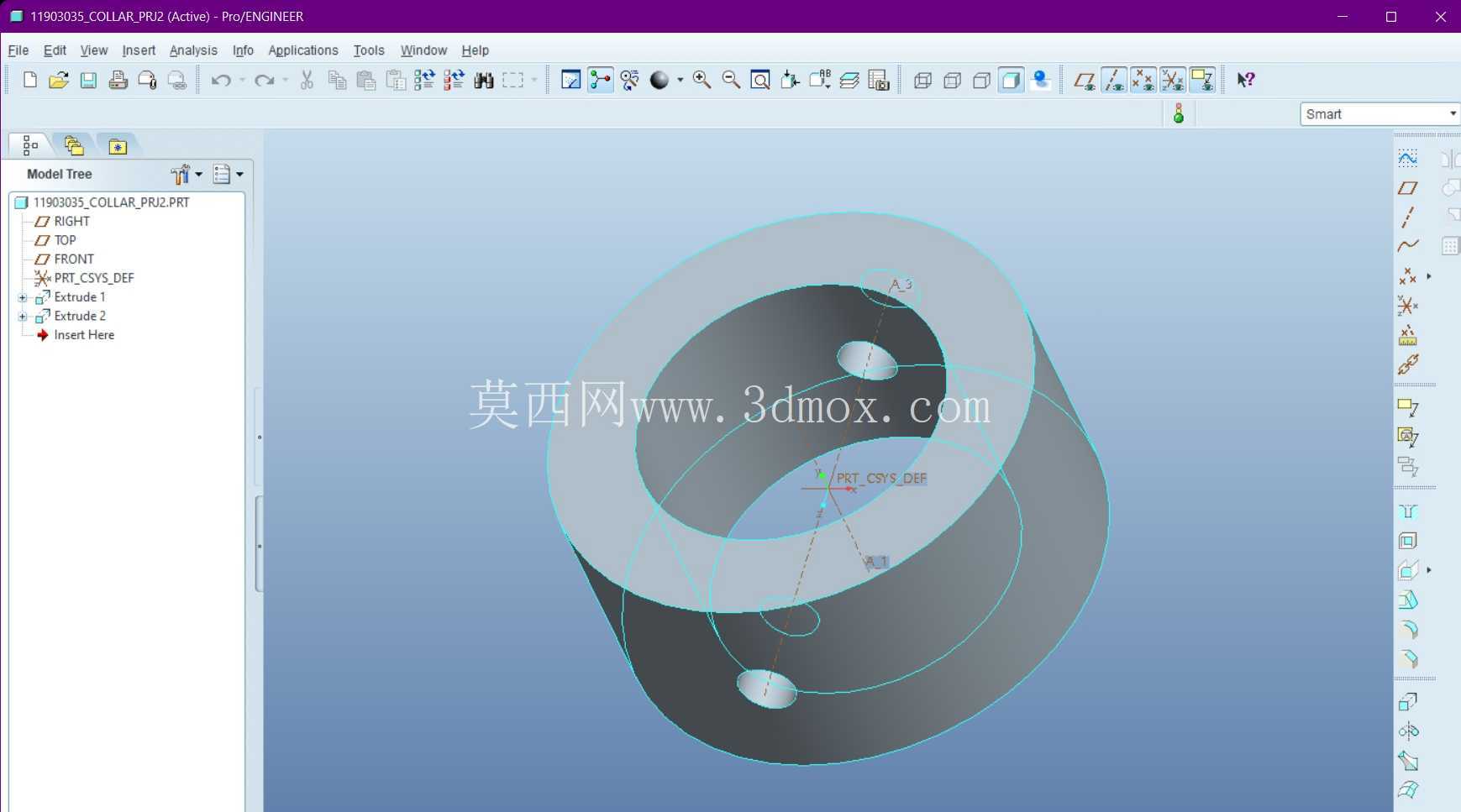

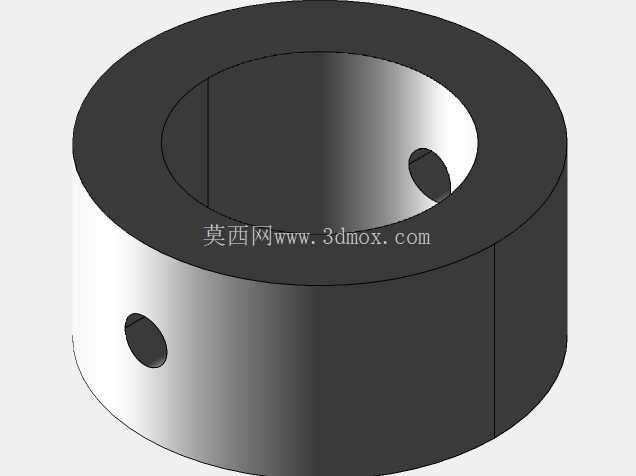

　　建模过程中所有的配合面都按照实际装配关系做了约束，叉形接头和中间传动块的配合间隙控制在0.02毫米到0.05毫米之间，既可以保证相对转动的灵活性，又不会因为间隙过大造成传动过程中的冲击异响，定位销的位置设置在叉形接头的侧面，贯穿叉臂和中间传动块的凸台，既起到周向定位的作用，又可以承受传动过程中的剪切力，销孔的位置做了倒角处理，方便装配的时候销子顺利导入。和市面上常见的精密万向节相比，这套结构的零件数量更少，没有采用滚针轴承这类精密部件，整体成本更低，更适合用在对成本敏感、传动精度要求适中的通用设备上，而且所有零件都可以采用常规的金属切削工艺加工，不需要特殊的加工设备，普通的机加工车间就可以完成全部零件的生产，不需要依赖外部定制配件。在实际选型的时候，用户可以根据自己需要传递的额定扭矩，按比例缩放各个零件的尺寸，叉臂的厚度、中间传动块的凸台直径、连接轴的直径都是和额定扭矩正相关的，建模的时候所有特征都做了参数化关联，调整尺寸的时候不需要重新绘制整个模型，只需要修改对应参数就可以生成不同规格的联轴器模型，能大幅缩短设计阶段的建模时间。另外这套结构的外形没有复杂的曲面，所有轮廓都是规则的圆柱与平面组合，不管是做3D打印样件验证，还是开模做批量生产，都有很好的工艺适配性，不会出现无法加工的特征。
