工业用墙面安装固定支撑支架设计

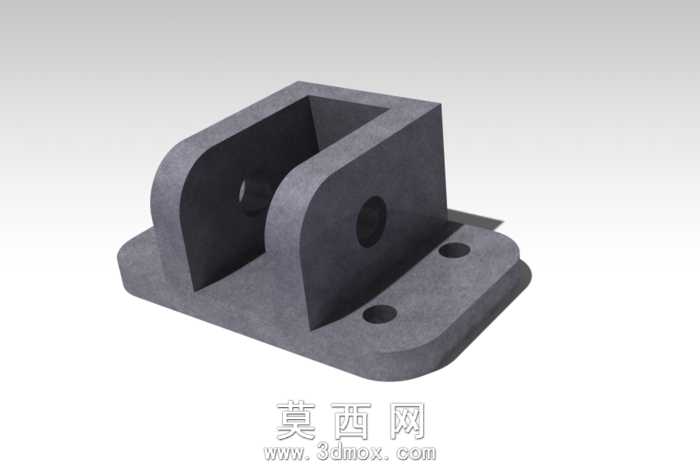

本款墙支架采用三维参数化建模方式完成整体结构设计，建模过程中优先考量安装适配性与结构承重性能，整体造型遵循工业实用主义设计逻辑，无多余装饰性结构，所有造型特征均服务于实际安装与支撑功能。底座部分采用带圆角的矩形板式结构，边缘做圆弧过渡处理，既避免尖锐边角带来的安装划伤风险，也能优化应力分布，降低受力时的边角应力集中问题；底座上预留两个对称分布的安装通孔，孔位尺寸与常用膨胀螺栓规格匹配，可直接通过紧固件将支架整体固定于墙面等安装基面，孔位周边做轻微沉台设计，能够保证螺栓安装后头部不突出底座表面，避免与后续安装的部件产生干涉。支架上部为对称双立耳支撑结构，两个立耳平行分布，内侧形成U型容纳空间，可适配对应尺寸的铰接部件或轴类连接件，每个立耳上均设置同轴的贯通圆孔，用于穿装销轴实现与外接部件的铰接连接，孔位同轴度在建模时通过基准轴约束严格控制，保证后续装配时销轴可顺畅穿入，不会出现卡滞问题。立耳与底座之间采用大圆角过渡连接，该结构设计可大幅提升连接处的结构强度，避免承重时连接处出现应力断裂风险，整体壁厚经过受力模拟优化，在保证足够结构刚度、满足承重需求的前提下，尽可能控制整体重量，减少材料消耗。材质方面预设为常用铸铁材质，渲染时还原铸铁表面的哑光磨砂质感，表面无多余涂装，呈现工业金属件的原生质感，所有棱边均做微小倒角处理，既提升加工时的工艺可行性，也能去除加工毛刺提升安装安全性。整体结构设计兼顾了安装便捷性、结构可靠性与加工工艺性，可广泛应用于工业设备墙面固定、管线支撑、铰接部件安装等场景，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求快速调整安装孔距、立耳间距、销轴孔径等关键尺寸，适配不同的安装场景与承重要求。
