工业用涡卷式螺旋动力弹簧结构设计

　　这类涡卷形态的螺旋动力弹簧，核心依托带材绕制形成的同心涡卷结构储存与释放扭矩，和常见的圆柱螺旋压缩、拉伸弹簧的受力方向完全不同，它的出力沿圆周切线方向输出，能在极小的轴向安装空间内提供长行程的回复力矩，在很多需要紧凑布局的回位、储能场景里是不可替代的弹性元件。从实际应用场景来看，这类弹簧最早大量应用在钟表的发条结构上，现在工业领域的使用场景已经覆盖了很多细分设备：比如减压阀的阀芯自动回位结构里，它可以在介质压力波动时提供稳定的回复力矩，保证阀芯开度随压力变化精准复位，不会出现卡滞导致的压力超调；还有汽车座椅的角度调节机构、安全带的卷收器内部，也会用到同类型的涡卷弹簧，来实现部件的自动回卷与恒定力矩输出；甚至小到卷尺的内部回卷结构、电器开关的触点复位结构，大到工业设备的线缆自动收卷装置、工装夹具的恒力夹紧结构，都能看到这类弹簧的应用身影。

　　从设计思路上看，这类弹簧的设计核心是匹配安装空间的前提下，计算确定带材的厚度、宽度以及涡卷的有效圈数，来满足目标力矩输出和疲劳寿命要求。带材的厚度直接决定了单圈变形能的大小，厚度越大能提供的扭矩越高，但对应的弯曲应力也会越大，需要匹配对应的热处理工艺来保证带材的抗疲劳性能；带材的宽度则和输出力矩呈线性关系，同时宽度也决定了弹簧的轴向安装尺寸，设计时需要预留足够的轴向间隙，避免工作过程中带材侧面和安装壳体发生摩擦，导致力矩输出不稳定或者带材磨损。外形尺寸方面，这类弹簧的安装边界主要由三个参数决定：最内圈的固定芯轴直径，最外圈的壳体容纳内径，以及弹簧的轴向宽度。设计时内圈芯轴直径不能过小，否则带材在内圈位置的弯曲曲率半径太小，反复变形时容易出现应力集中导致断裂；外圈的壳体内径需要比弹簧自由状态下的最大外径大1到2毫米，给弹簧工作时的直径扩张留出余量，避免外圈和壳体卡滞。

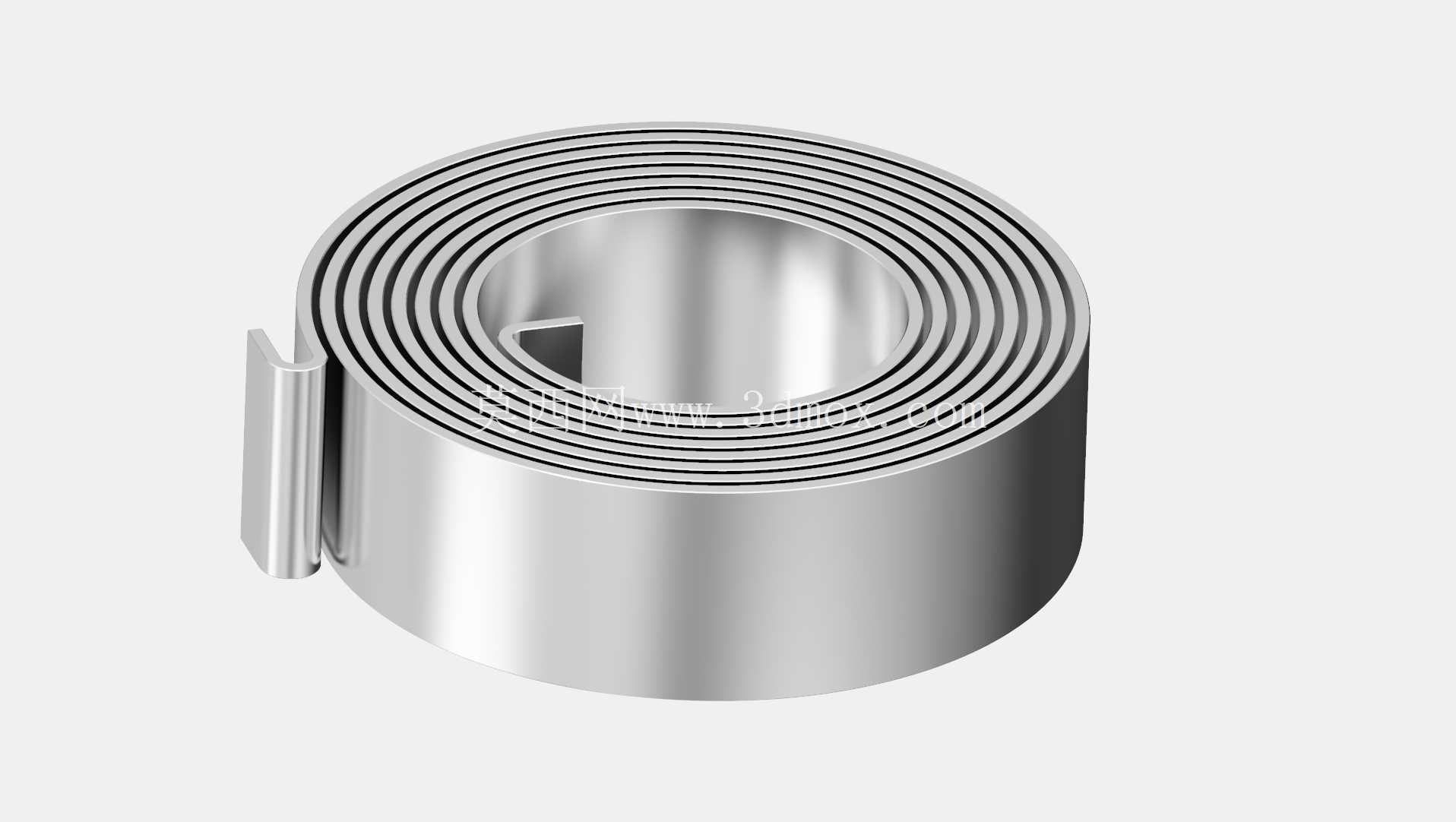

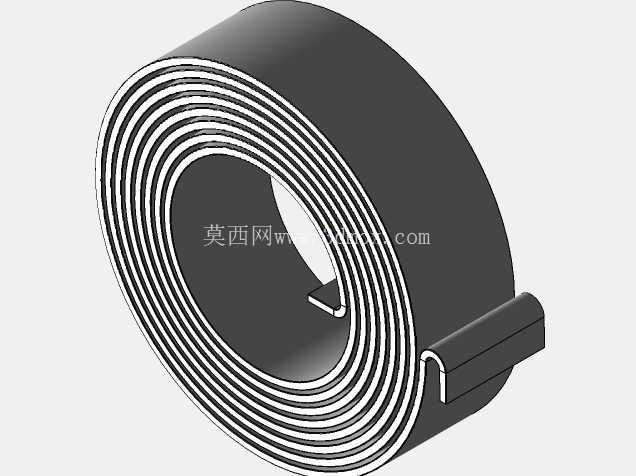

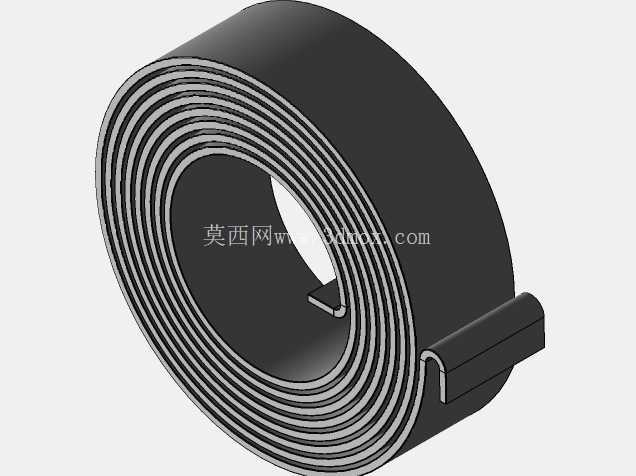

　　从功能特性上看，这类螺旋动力弹簧的输出力矩随着卷紧圈数的增加会呈现近似线性的上升趋势，在有效工作行程内可以提供相对稳定的力矩输出，和圆柱扭簧相比，它的有效工作圈数更多，能实现更大的回转角度输出，不需要额外的多级传动结构就能满足长行程回位的需求。安装时需要注意，内圈的挂钩和芯轴的固定要可靠，不能出现相对滑动，否则会导致实际输出圈数不足，力矩达不到设计要求；外圈的固定端通常采用折弯挂钩的形式和壳体连接，挂钩的折弯处需要做圆角处理，避免应力集中导致工作过程中挂钩断裂。在建模过程中，需要重点还原带材的螺旋扫掠路径，保证每一圈带材之间的间隙均匀，同时准确还原两端固定挂钩的折弯形态，确保模型可以直接用于装配干涉检查和后续的工程图导出，给后续的工艺编制、夹具设计提供准确的三维参考。
