桌面级三轴数控雕刻路由设备结构

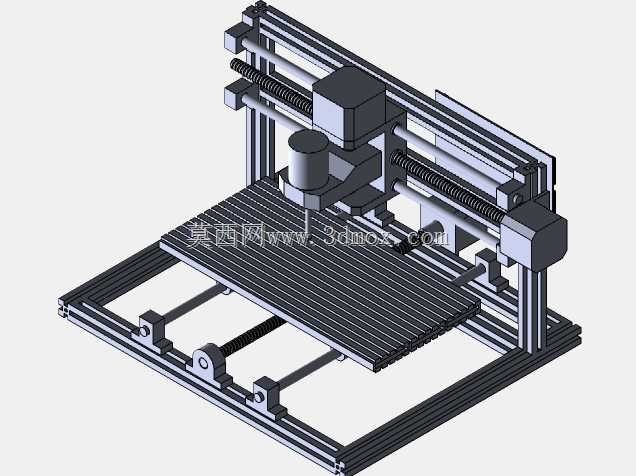

　　这款三轴联动的数控雕刻路由设备，主要面向小型加工场景的非金属与软金属切削作业，常见于广告标识制作、手板模型打样、木工浮雕加工、教学实训演示以及个人DIY创作领域，能够适配亚克力、密度板、PVC、软铝、铜箔等多种材质的平面铣削、钻孔、轮廓切割与浅浮雕加工需求，相比大型工业数控设备，其占地空间小、部署灵活，无需专用工业厂房地基，普通工作台面即可完成安装固定。从结构设计逻辑来看，设备采用经典的动龙门式布局，Y轴方向的双平行导轨布置在设备底座两侧，龙门横梁整体沿Y轴做往复进给，这种布局能够在有限的占地面积下最大化加工行程，同时保证横梁运动过程中的受力均衡，避免单侧驱动带来的偏载卡顿问题；X轴传动组件集成在龙门横梁上，

　　搭载加工主轴的滑座沿横梁做横向进给，Z轴滑枕则垂直布置在X轴滑座上，带动主轴完成上下方向的进刀与退刀动作，三个轴向均采用丝杆传动搭配线性导轨的导向组合，相比皮带传动能够提供更高的传动精度与更大的切削进给力，反向间隙更小，适合对加工轮廓精度有要求的作业场景。设备的底座框架采用标准工业铝型材拼接搭建，型材槽道可直接用于安装导轨、行程开关与线缆拖链，无需额外焊接加工，装配调整时可灵活修正各轴的平行度与垂直度，后期维护更换配件也更为便捷；加工平台采用带T型槽的格栅式台板结构，既能够通过T型螺栓配合压块固定待加工工件，也可适配专用夹具实现异形工件的装夹，格栅结构同时能够及时排走加工过程中产生的切屑，避免切屑堆积在平台表面影响工件装夹精度。

　　在安装边界方面，设备整体外轮廓的长宽尺寸控制在常规桌面可承载范围内，高度方向预留了主轴抬刀后的安全间隙，安装时需要保证工作台面的水平度，避免因台面倾斜导致各轴导轨受力不均加剧磨损；各轴向的行程设计匹配小型加工件的常见尺寸范围，Z轴行程能够满足常规厚度板材的加工深度需求，主轴安装位预留了标准的装夹直径，可根据加工材质的不同更换对应功率的主轴单元，适配不同的切削参数要求。从实际使用的功能特性来看，设备的三轴传动路径均布置了线缆拖链，对动力线、信号线进行规整防护，避免运动过程中线缆出现拉扯、磨损问题；各轴的两端均设置了硬限位与软限位触发位，防止运动超程造成机械结构碰撞损坏，主轴的下探位置与平台表面预留了安全间隙，

　　对刀操作时可通过微调Z轴坐标确定准确的工件原点。设计过程中针对小型设备常见的刚性不足问题，在龙门横梁与Y轴滑块的连接位置增加了加强筋结构，减少主轴切削时横梁产生的震颤，提升加工表面的光洁度；底座框架的横向与纵向均布置了支撑横梁，避免平台在装夹重型工件时出现下凹变形，保证加工平面的平面度公差控制在合理范围内。这款设备的结构设计充分平衡了加工能力、装配难度与占地空间，既能够满足小批量加工的生产需求，也适合作为数控技术教学的实操载体，帮助学习者理解三轴数控设备的传动原理、坐标逻辑与装夹对刀流程，其模块化的结构设计也方便使用者根据自身需求进行扩展，比如增加第四轴旋转轴实现圆柱面工件的雕刻加工，或者更换更高功率的主轴提升硬金属切削能力。
