减压阀配套叉形连接夹具结构设计

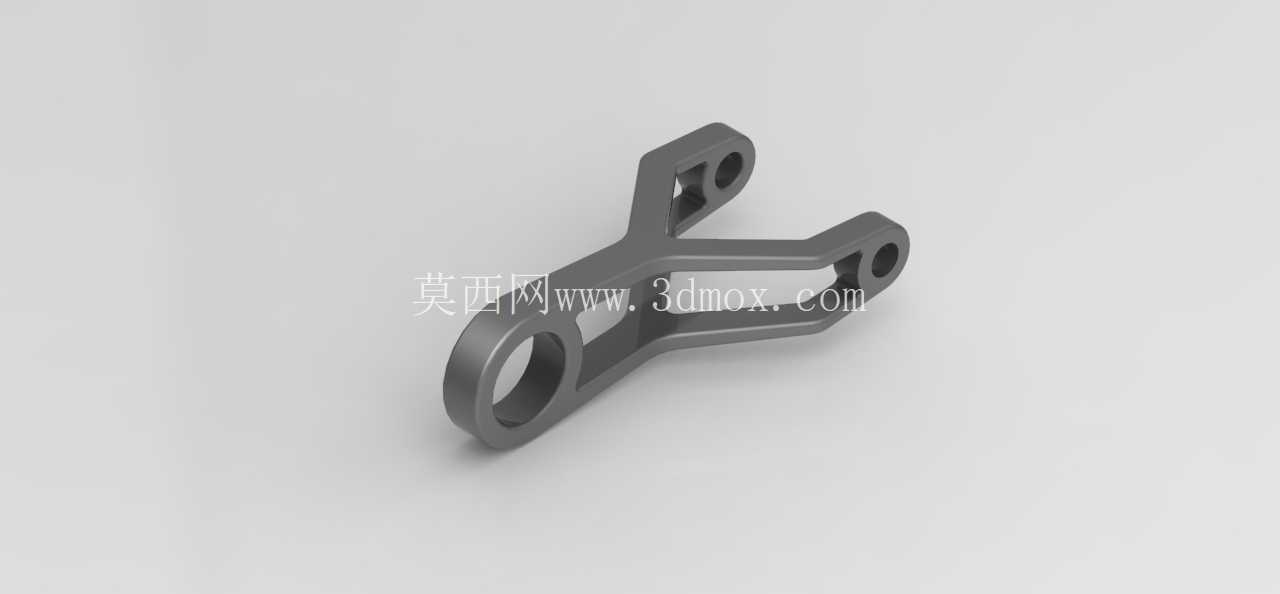

　　这款叉形夹具主要应用在工业流体管路的减压阀安装配套场景中，作为减压阀与执行端、管路支架之间的连接传力部件，承担着定位支撑、载荷传递、动作联动的核心作用，在化工流体输送、市政供水管网、工业气动控制系统的减压阀装配环节都有广泛的适配空间。从实际使用场景来看，这类叉形夹需要在管路长期带压振动的工况下保持连接刚性，不能出现连接松脱、形变错位的问题，因此在结构设计阶段首先对受力路径做了梳理：三个带孔连接端分别对应减压阀本体安装位、外部联动拨杆位、支架固定位，载荷从两端的连接耳传递到中间的加强筋结构，避免应力集中在转角位置。

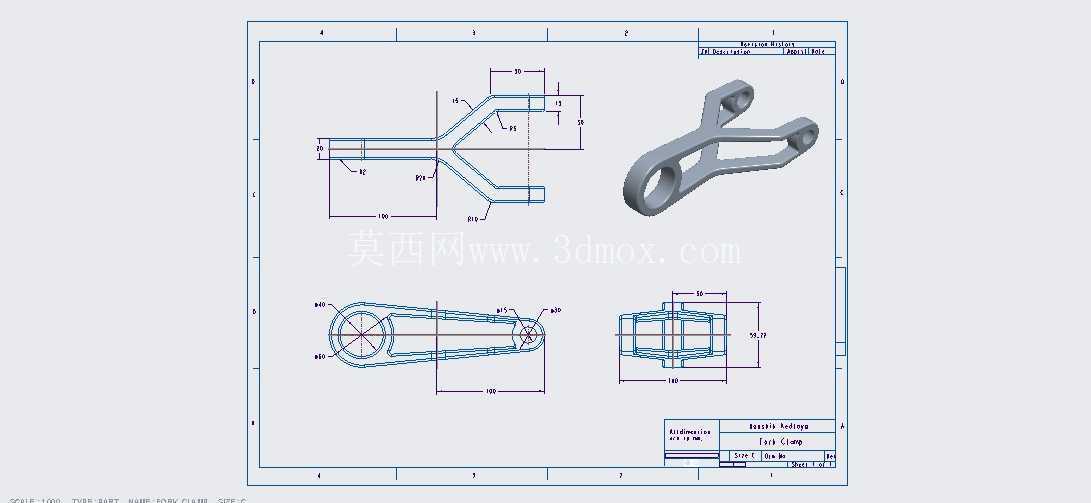

　　设计过程中没有采用等厚的平板结构，而是在叉臂的非配合面做了减胶挖槽处理，在保证整体抗弯、抗扭强度的前提下，尽可能降低零件自身重量，减少管路挂载端的额外载荷，同时三个安装孔的同轴度、孔位公差都按照阀门配套件的通用精度要求做了约束，安装孔边缘做了倒角处理，既可以避免装配时刮伤配套销轴的表面镀层，也能引导销轴快速对位，降低现场装配的对位难度。从安装边界来看，三个连接孔的中心距严格匹配常规减压阀的外接接口尺寸，叉臂的开合角度经过反复校核，保证在减压阀做压力调节动作时，叉臂不会和周边的管路接头、阀体加强筋产生运动干涉，零件的整体厚度控制在适配标准销轴的尺寸范围内，不需要额外定制非标紧固件就能完成装配。

　　零件的外形过渡位置全部采用圆角衔接，没有尖锐的棱角，一方面可以减少加工过程中的应力集中，提升零件的抗疲劳寿命，另一方面也能避免现场安装调试时划伤操作人员。在结构强度校核阶段，针对管路常见的水锤冲击、振动载荷做了模拟验证，中间的连接筋厚度可以覆盖1.5倍额定工况下的载荷需求，不会出现长期使用后叉臂变形、孔位错位导致的减压阀动作卡滞问题。这类叉形夹虽然属于阀门配套的小型结构件，但加工精度、结构强度直接影响减压阀的调节精度与运行稳定性，设计时没有多余的装饰性结构，所有的几何特征都服务于装配便利性、载荷传递需求与长期运行的可靠性，完全适配工业管路减压阀的安装使用要求，可直接用于同规格减压阀的配套连接，也可作为同类叉形连接件的设计参考模板，调整孔位尺寸后适配其他类别的阀门连接场景。
