小型内燃机气缸组件结构设计

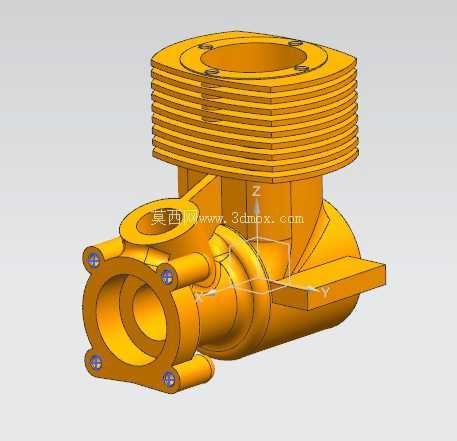

　　该结构属于小型往复式动力设备的核心承压部件，主要适配小排量航模、小型通用动力机具的动力输出单元，日常应用场景覆盖微型燃油动力航模、小型便携发电机组、园林修剪动力机具等对动力单元体积、重量有严苛要求的领域。从实际功能来看，该部件承担着燃烧室承压、活塞运动导向、工作热量导出、气路接口连通的多重作用，上部带多道环形散热鳍片的腔体为活塞往复运动提供精确导向边界，鳍片的排布间距、厚度经过热传导效率核算，能够在风冷工况下快速带出燃烧做功产生的多余热量，避免缸体温度过高引发的材料强度下降、润滑失效问题。

　　侧面的多组接口分别对应进气、排气、油路连通的安装位，接口端面预留的螺栓孔位可直接与对应阀组、管路法兰对接，安装时无需额外加工转接面，降低现场装配的加工成本。设计阶段优先考虑了压铸成型的工艺可行性，所有外壁转角均做了适配拔模的斜度处理，散热鳍片的根部做了圆角过渡，避免压铸成型时出现应力集中、充型不满的缺陷；下部的安装凸台预留了足够的螺栓锁紧空间，安装边界与曲轴箱的对接面做了平面度公差预留，装配时配合密封垫即可实现腔体密封，无需额外涂覆密封胶即可满足低压工况下的密封要求。

　　从安装尺寸来看，上部散热段的外径、下部对接法兰的孔位间距均适配同排量级别通用曲轴箱的安装接口，可直接替换同规格的传统缸体部件，不需要对周边配套结构做改动；侧面气路接口的通径经过流量核算，能够满足高转速工况下的进排气效率要求，不会出现气阻导致的动力输出下降问题。结构上的加强筋布局从安装凸台延伸至散热段根部，可抵消活塞往复运动产生的侧向冲击力，长期高负荷运行下不会出现缸体变形、活塞卡滞的问题，兼顾了轻量化与结构强度的平衡，适合小批量量产的小型动力设备配套使用。
