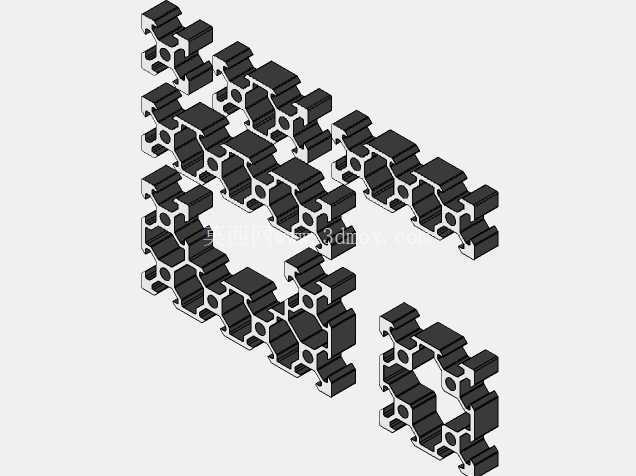

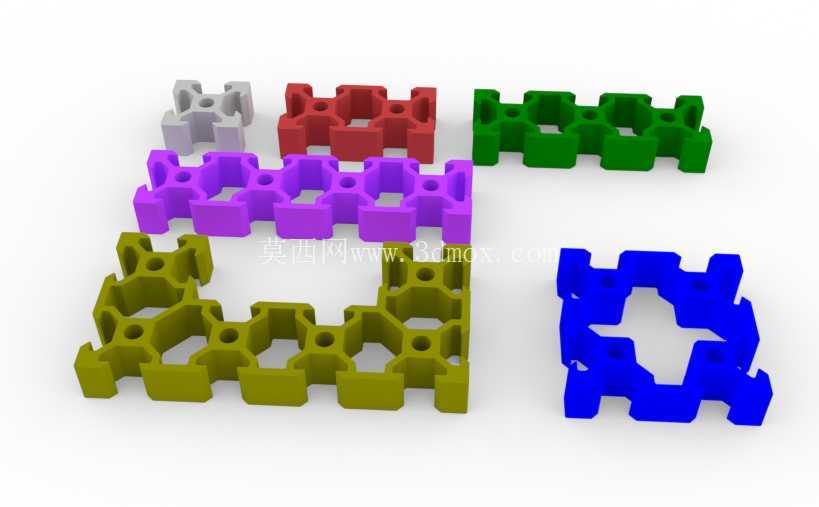

多规格V型槽及C型工业铝型材结构

　　在非标自动化设备搭建、小型工作台组装、检测治具框架制作的场景里，这类小截面V型槽与C型铝型材的使用频率一直很高，很多做桌面级设备、小型输送线侧边导向、传感器安装支架的工程师，都会优先选用这类开模成熟、截面统一的挤压型材，不用单独开模就能快速搭出符合安装需求的框架结构。这次整理的几款型材覆盖了常用的小尺寸规格，2020规格作为最基础的小截面型材，单根1cm长度的重量很轻，适合做负载不大的检测工位支架、小型设备的外框护边，相邻型材拼接时可以通过配套的角件、T型螺栓直接锁附，不用额外做焊接或者铣削加工，组装效率比方管焊接高很多，后期调整结构时也能随时拆卸重组。

　　2040、2060、2080这几款截面加宽的V型槽型材，截面抗弯模量随宽度提升逐步增大，2040常用来做小型滑台的安装基座，槽内可以直接嵌入滚轮实现直线滑动，不用额外加装线性导轨就能满足低负载的直线运动需求；2060和2080更多用在有一定侧向负载的框架立柱或者横撑上，比如桌面型点胶机的Y轴安装梁，搭配对应的槽内螺母就能直接锁附驱动电机、拖链等组件，安装面的平面度由挤压工艺保证，后期不用再做大面积的铣平加工。

　　4040规格和配套的40x80 C型梁是中型框架的常用规格，4040作为通用型型材，既可以做设备的主框架立柱，也能做防护门的边框，槽口尺寸统一，能兼容市面上绝大多数标准的工业铝型材配件；40x80的C型梁截面惯性矩更大，适合做跨度稍大的横撑，比如1米以内跨度的设备上层安装架，中间不用额外加支撑就能保证安装板不会出现明显下挠。所有型材的安装孔位都做了统一设计，标称直径6毫米的安装孔，有效槽深6.25毫米，中心预留4.2毫米的底孔，可以直接攻M5螺纹，不用再重新打孔攻丝，组装时直接用M5螺栓就能把相邻的型材、安装板、功能组件锁附在一起，孔位间距按照标准模数排布，不管是拼接成直角框架还是延伸加长，都能保证孔位对齐，不会出现错位无法安装的情况。

　　这类型材的设计思路完全围绕快速组装、通用适配展开，截面的壁厚经过挤压工艺优化，既保证了足够的结构强度，又不会因为壁厚过大增加不必要的成本，V型槽的槽口角度经过校准，嵌入的滚轮或者滑块滑动时不会出现卡滞，C型梁的槽内空间足够容纳常规的T型螺母、弹片螺母，安装配件时不用从型材端部穿入，直接从槽口任意位置卡入就能滑动到需要的位置，现场组装的灵活度很高。实际选型时可以根据框架的负载大小、跨度尺寸选择对应规格，小负载的桌面治具选20系列即可，有一定负载的中型设备框架搭配40系列使用，就能满足绝大多数常规工业场景的搭建需求，不用单独定制特殊截面的型材，大幅缩短设计和加工的周期。
