WheelerMectrade标准槽型工业铝挤型材

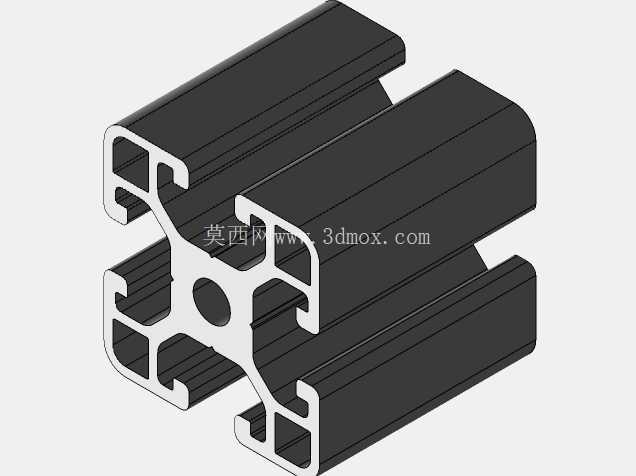

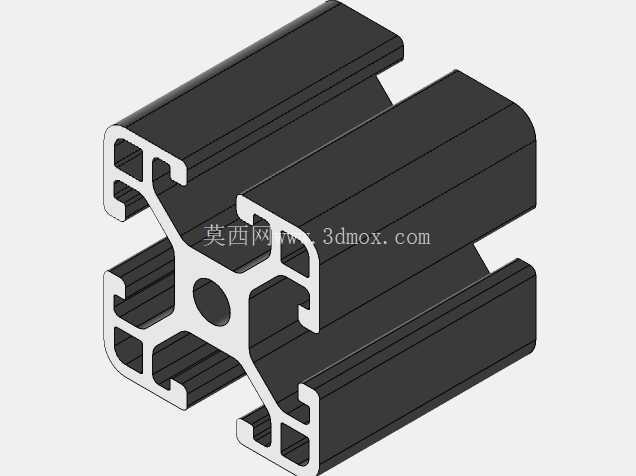

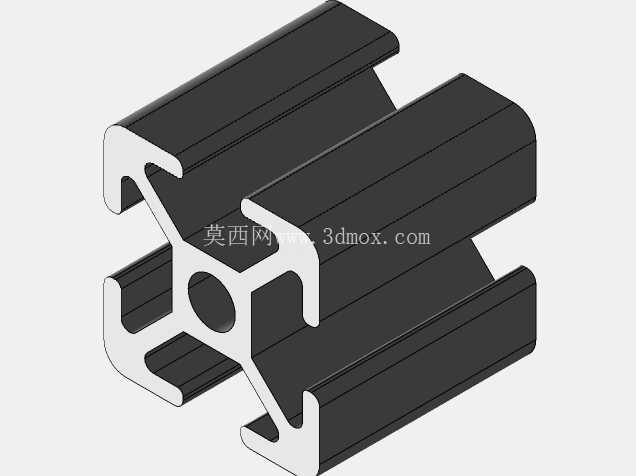

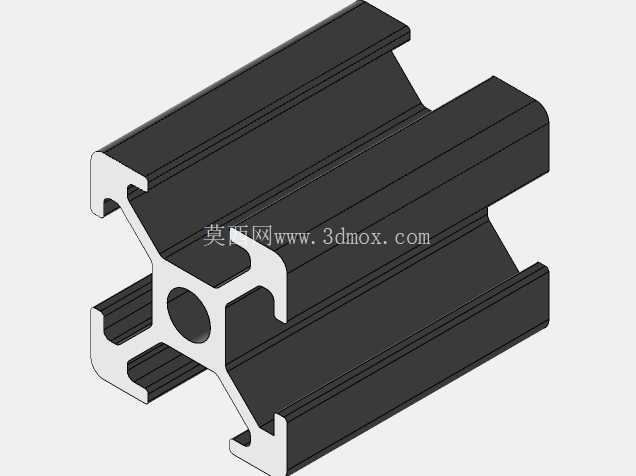

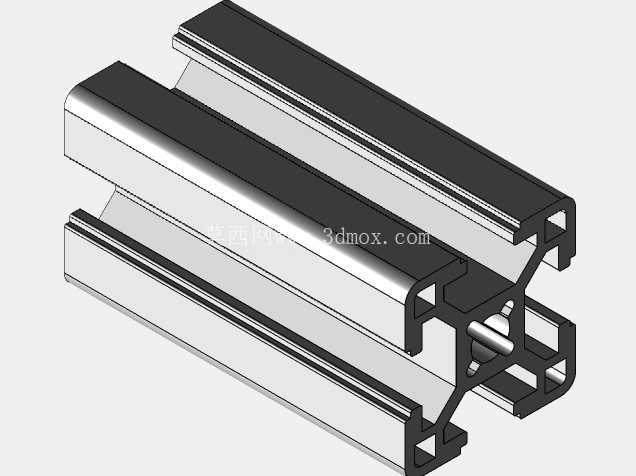

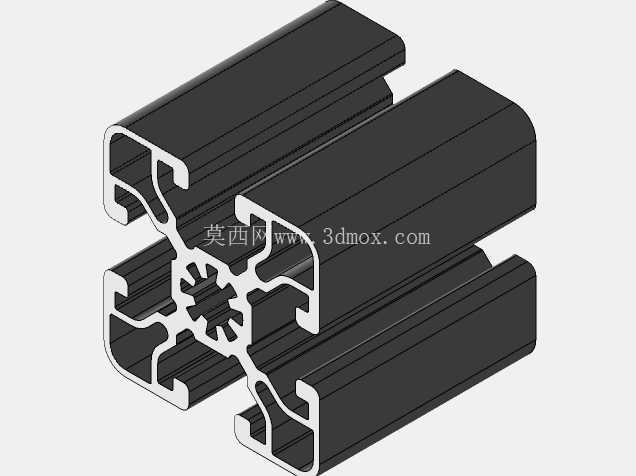

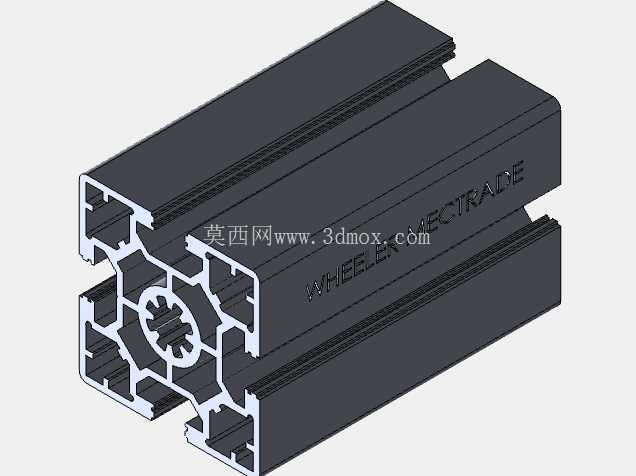

　　这款铝挤型材的截面采用对称式多槽口设计，中心预留圆形贯通孔位，四周均匀分布四组开口式T型安装槽，槽口边缘做了圆弧过渡处理，既可以避免装配时刮伤操作人员手部，也能减少T型螺栓滑入槽内时的卡滞问题。在自动化生产线的机架搭建场景中，这类型材的使用频率极高，不管是小型桌面式检测设备的支撑框架，还是中型输送线的侧边护栏、大型设备的外围安全防护围挡，都能通过不同长度的型材裁切搭配角件、螺栓快速拼接成型，不需要额外做焊接、表面防锈处理，后期调整框架结构时只需要松脱对应位置的紧固件就能重新排布，比传统方钢焊接框架的改造效率提升数倍。

　　从设计逻辑来看，这款型材的壁厚做了梯度优化，槽口位置的受力壁厚比非安装面厚1.2mm，能够承受T型螺栓锁紧时的局部压应力，避免长期受载后槽口出现变形扩口的问题；中心的圆孔一方面可以作为穿线通道，容纳设备的传感器线缆、气动管路，让框架内部走线更规整，另一方面也能在需要加装加强筋或者导向轴时，直接穿入对应直径的圆棒，不需要额外在型材上加工沉孔，减少二次机加工的工序成本。型材的外轮廓边角全部做了R2圆角处理，没有尖锐的直角棱边，在人员频繁走动的设备周边使用时，能降低磕碰造成的工伤风险。

　　不同规格的同系列型材截面槽口尺寸保持统一，20x20、30x30、40x40、45x45这几个常规规格的槽宽、槽深公差控制在±0.1mm范围内，跨规格拼接时可以使用通用的T型螺母、角槽连接件，不需要单独开模定制连接配件，能大幅降低项目的配件采购成本。在3C电子组装生产线的工位工作台搭建中，这类型材可以搭配台板、脚轮、调节脚座组成可移动或固定的作业台，侧面的槽口可以直接卡入线槽、气源快速接头支架、照明灯具安装座，不需要在型材表面打孔，调整工位布局时能快速拆装各类附属配件。在光伏支架的辅助支撑结构中，这类铝型材的抗腐蚀性能比普通碳钢型材更优，户外使用时表面的阳极氧化层能抵御雨水、潮气的侵蚀，不需要定期做刷漆防锈维护，长期使用的维护成本更低。

　　安装边界方面，这款型材的端面连接时，需要在端面中心孔位置攻对应规格的螺纹，或者装入端面连接板，连接时的锁紧扭矩需要控制在合理范围，避免扭矩过大造成型材端面局部压溃；槽内装入T型螺栓时，螺栓头部的尺寸需要和槽口内腔尺寸匹配，滑入后旋转90度即可卡紧，沿型材长度方向可以任意调整螺栓位置，适配不同安装孔距的外接配件。型材的直线度每米控制在0.3mm以内，拼接长跨度框架时不会出现明显的弯曲变形，能够满足视觉检测设备、精密点胶设备对框架安装基准的平面度要求。在工业防护围栏的搭建中，这类型材搭配透明亚克力板、铁丝网时，可以直接将板材嵌入槽口内，通过密封胶条压紧固定，不需要额外做板材的打孔固定，安装效率更高，同时密封胶条还能起到缓冲减震的作用，避免设备运行时的振动造成板材松动异响。

　　从材料特性来看，挤压成型的6063-T5铝合金材质兼顾了强度和加工性能，裁切时用普通的铝型材切割机就能完成定长裁切，切口平整无毛刺，不需要额外做铣边处理；表面阳极氧化膜厚度达到10μm以上，耐磨性能优异，日常使用中轻微的磕碰摩擦不会破坏表面氧化层，长期使用也不会出现表面锈蚀、掉漆的问题。在物流分拣线的导轨支撑结构中，这类型材可以作为轻型输送辊筒的安装梁，槽口内可以直接装入辊筒的安装座，沿长度方向调整辊筒间距，适配不同尺寸的货品输送需求；在实验室测试设备的框架搭建中，铝型材的非导磁特性不会干扰精密测试仪器的信号传输，比钢制框架更适合有电磁屏蔽要求的测试场景。
