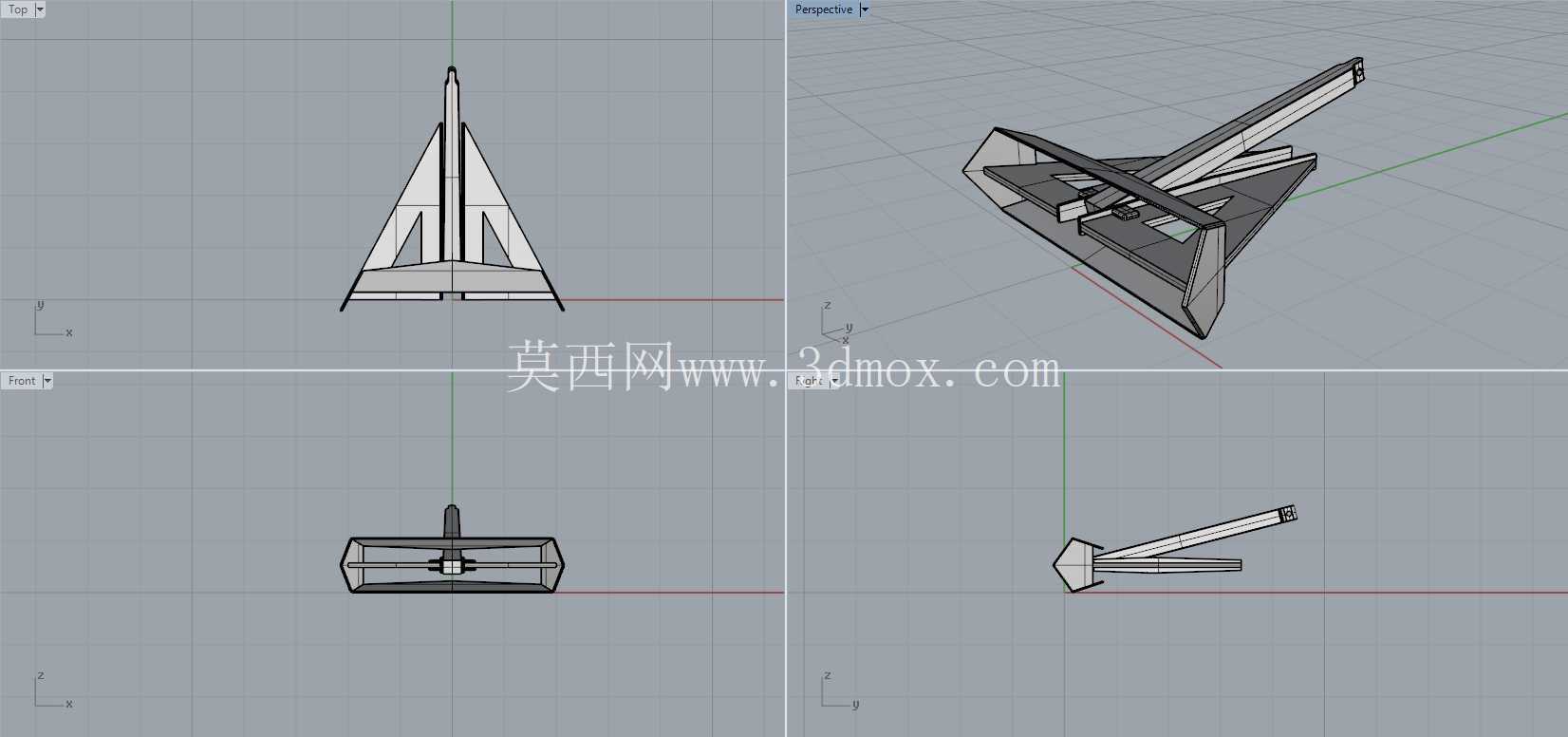

四点系泊施工船用三角洲鳍状锚结构

　　这款鳍状锚结构主要面向近海四点系泊作业的海上施工船设计，区别于常规大抓力锚的对称翼型结构，采用非对称三角洲式鳍肢布局，在浅海淤泥质、砂质混合海床的抓附表现更适配施工船长期驻位的需求。从实际作业场景来看，海上施工船在进行风电基础施工、海底管线铺设、近岸构筑物搭建时，往往需要在作业点位保持72小时以上的稳定驻位，常规锚型在受横向潮流力、突发阵风荷载时容易出现走锚位移，而这款鳍状结构在锚体触底后，随着锚链拉力的逐步施加，三个鳍肢会以不同角度切入海床表层，其中主鳍肢沿拉力方向深入海床0.8-1.2米深度，两个侧鳍肢向两侧斜向切入，形成三角式抗拔阻力面，相比同重量常规锚型，水平抗拉力可提升40%左右，能有效抵消施工过程中船载设备作业产生的周期性振动荷载。

　　设计阶段针对不同海床的适配性做了结构优化，鳍肢边缘做了15度的切角处理，避免在抛锚过程中出现锚体翻转、鳍肢卡入海底礁石缝隙无法起锚的问题，锚体系挂点设置在锚体重心偏上120mm位置，起锚时锚链拉力会带动锚体以挂点为轴向上翻转，鳍肢会顺着海床坡面逐步拔出，不会出现锚体深埋后无法回收的情况。从安装边界来看，这款锚的整体外轮廓尺寸适配施工船现有锚机的锚链舱存储要求，锚体最大宽度不超过1.8米，整体长度控制在2.4米，不需要对现有船载锚架、导缆孔做结构改造即可直接换装，锚体系挂孔的内径匹配常规56mm直径的系泊锚链，销轴连接部位做了加厚处理，可承受最大120吨的瞬时冲击拉力。

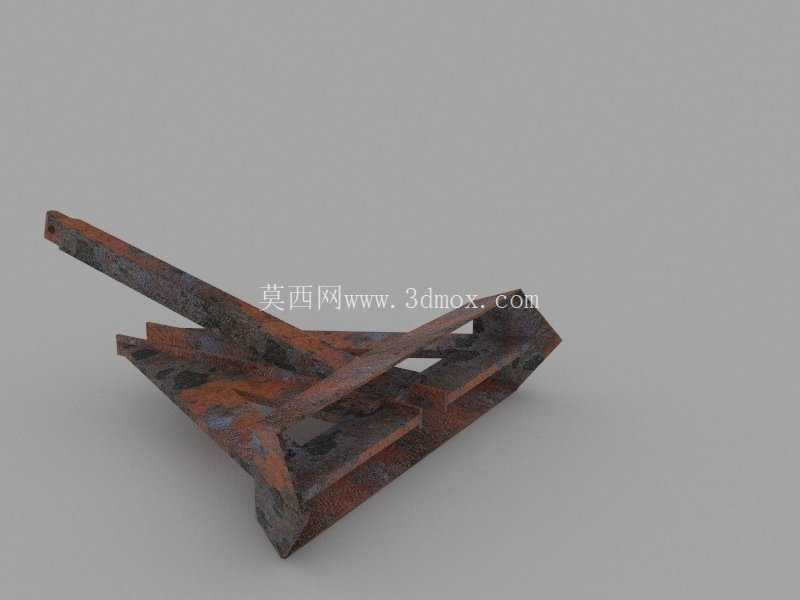

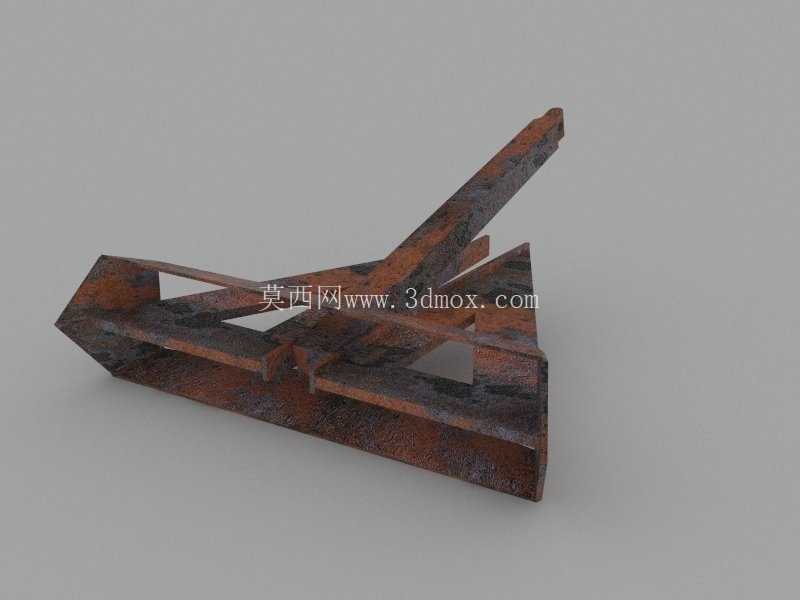

　　在长期驻位作业时，鳍肢表面的粗糙锈蚀质感是做了表面氧化处理的效果，不需要额外做防腐涂装就能在海水环境下保持5年以上的结构强度，锚体内部采用空腹式桁架结构，在保证整体结构刚度的前提下，相比实心铸钢锚重量降低30%，能有效降低锚机的起吊负荷，减少抛锚、起锚作业的时间消耗。针对施工船多点系泊的布锚需求，这款锚的鳍肢角度经过反复调校，在锚链与海床呈12-20度夹角时抓附效率最高，刚好匹配四点系泊作业时锚链的常规出链角度，不需要额外增加锚链长度就能达到设计抗拔力，能有效减少布锚作业的海域占用面积，避免在航道附近作业时影响过往船舶通行。
