FEIT74206嵌入式圆形调色调光LED吸顶灯结构

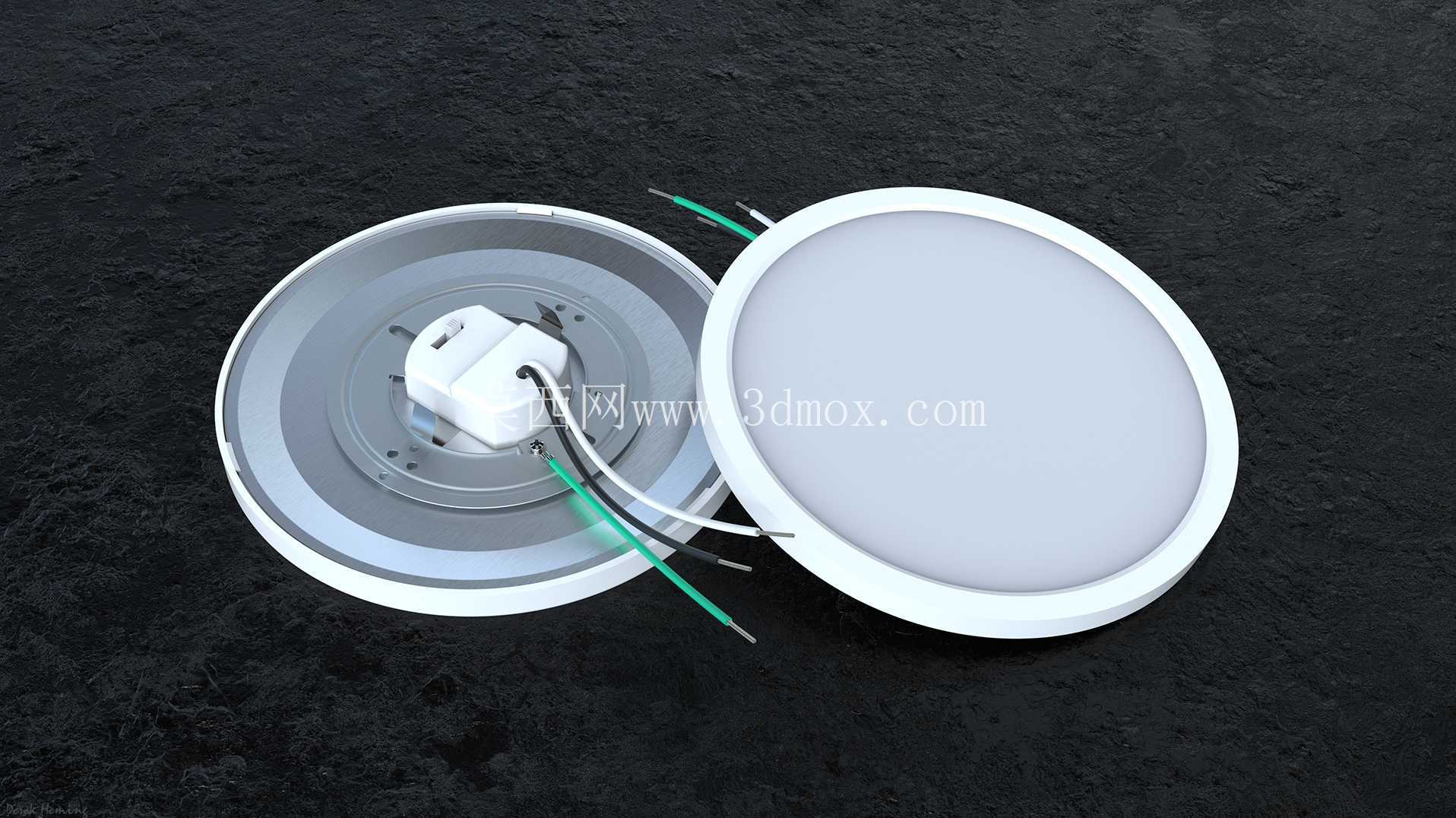

　　这款嵌入式圆形LED面板灯，主要适配家装厨卫、阳台、走廊以及小型商用办公区域的顶面嵌入式安装场景，替代传统同尺寸的吸顶荧光灯具，兼顾基础照明与色温调节需求。从结构设计来看，整体采用超薄圆形一体化布局，外框为窄边白色哑光壳体，出光面采用匀光扩散面板，能够将内置灯珠的点光源转化为均匀柔和的面出光效果，避免直射眩光，适配日常长时间照明的视觉舒适度需求。背部的安装基座采用与外框匹配的圆形金属底盘，既承担内置驱动电源、接线端子的固定承载作用，也能在安装时与吊顶开孔贴合，通过侧边的弹性卡件实现免螺丝快速卡装，适配常规厚度的石膏板、集成吊顶扣板安装场景，无需额外加装固定支架。

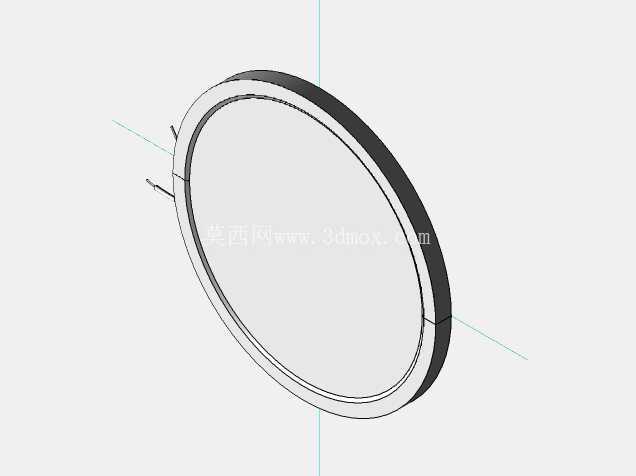

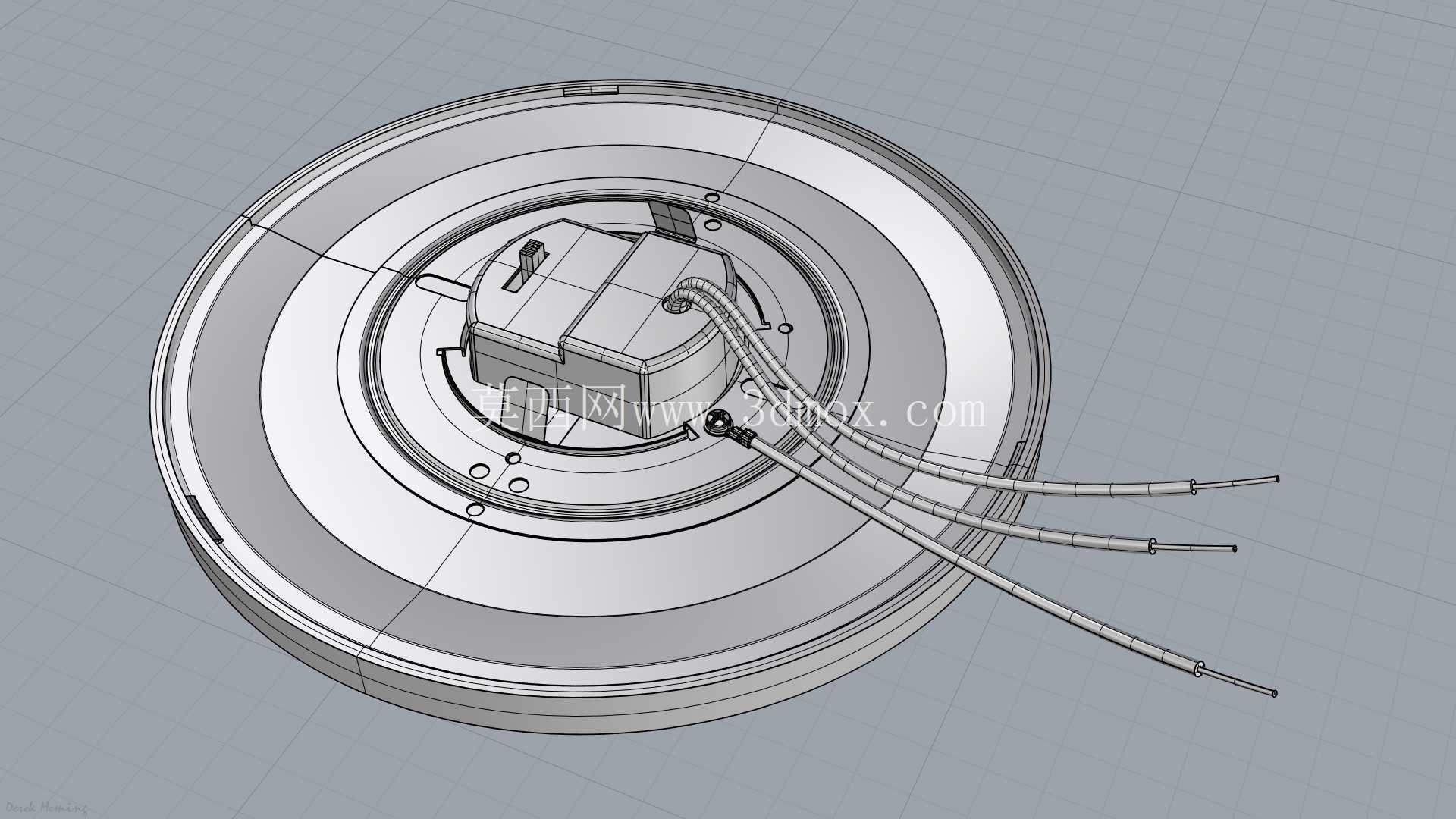

　　接线端预留了标准市电接入导线，区分零火线与接地端，符合民用照明电路的接线规范，驱动模块内置在底盘中部的绝缘仓内，整合了调光调色的控制电路，支持外接普通调光开关实现亮度调节，同时可在暖黄光、自然光、冷白光三种色温区间切换，满足不同场景下的照明氛围需求。建模过程中完全依托卡尺实测的实物尺寸还原，单位统一为毫米，精准还原了外框直径、底盘厚度、接线端出线位置、卡件伸缩行程等关键安装边界尺寸，其中外框直径略大于吊顶开孔尺寸，能够完全遮盖开孔边缘的裁切瑕疵，底盘嵌入部分的直径与常规7-8英寸吊顶开孔尺寸匹配，安装后出光面与吊顶表面基本齐平，不会突出顶面产生突兀感。

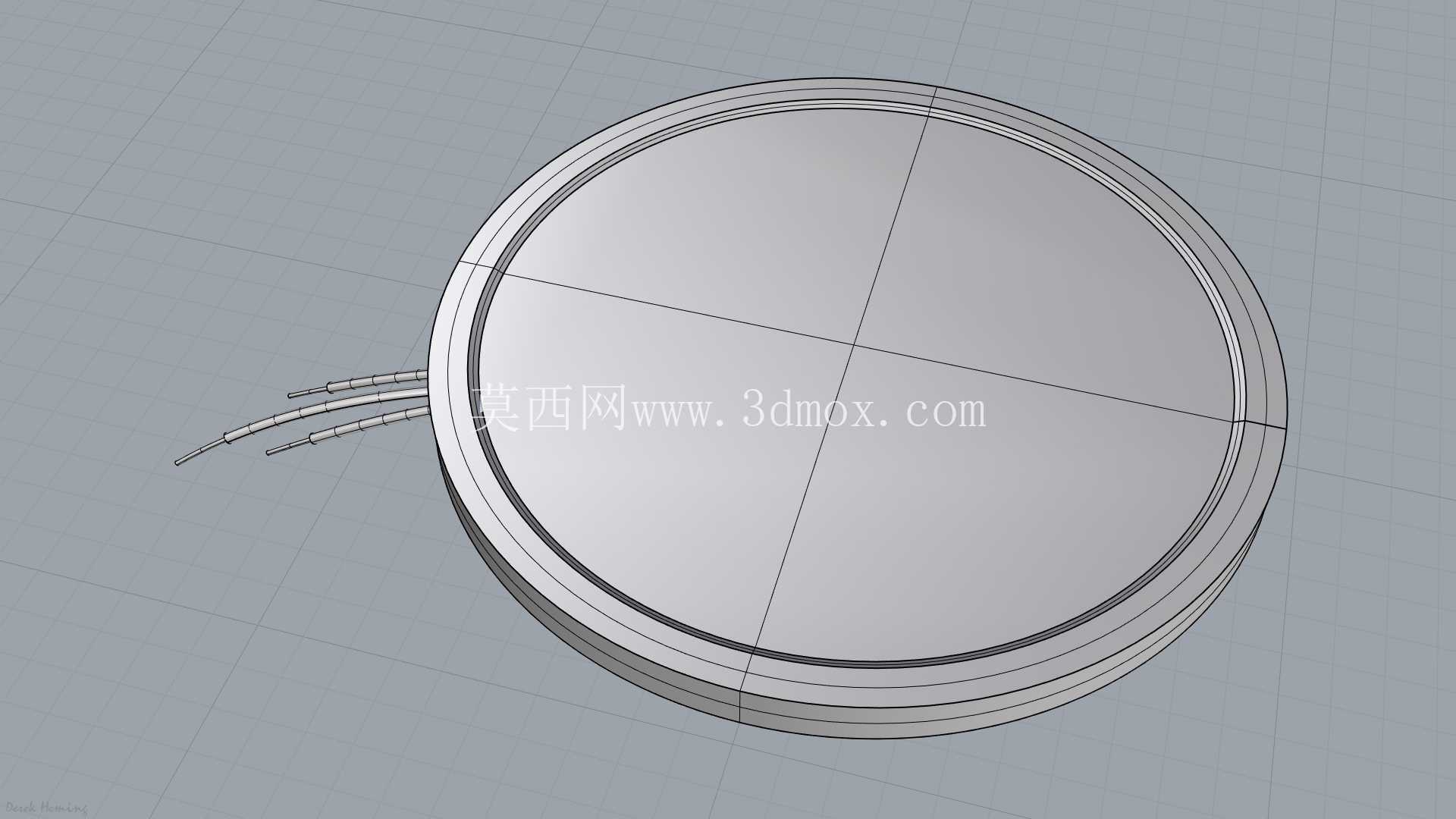

　　扩散面板与外框采用卡扣式连接，无需打胶固定，方便后期维护时拆卸面板更换内部元件，背部的散热结构通过金属底盘与空气接触实现被动散热，无需额外加装散热风扇，降低长期运行的故障概率与工作噪音。整体结构没有冗余的复杂部件，所有配合间隙都按照民用灯具的装配公差还原，接线部位预留了足够的导线长度，方便现场安装时接线操作，不会出现导线过短导致接线拉扯的问题。
