双环铸铁燃气燃烧器结构设计

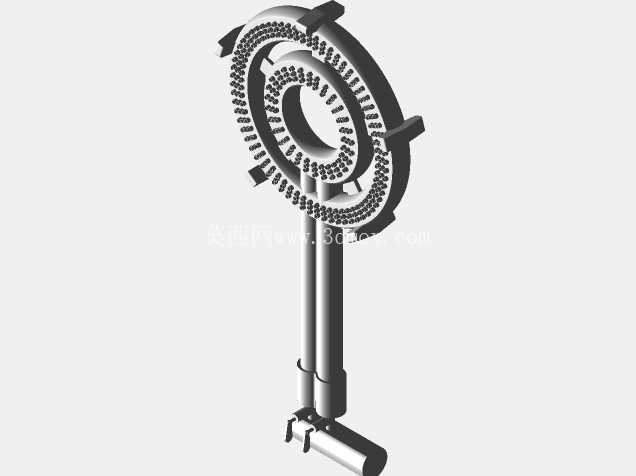

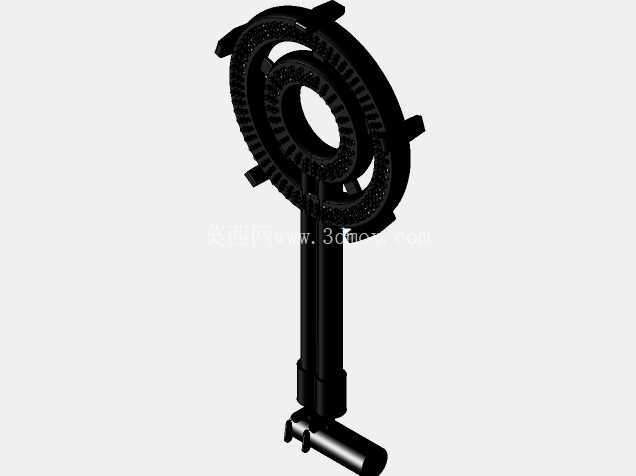

　　这款双环铸铁燃气燃烧器，是商用与家用燃气加热设备里的核心燃烧部件，日常在中餐炒灶、嵌入式燃气灶具、户外烧烤炉、小型工业加热工位都能见到它的应用场景，核心作用是将燃气与空气按合理比例预混后稳定输出火焰，把化学能转化为热能传递给被加热载体。从结构设计逻辑来看，采用双环火孔布局并非单纯为了增大热负荷，内环火孔集中在中心区域，适配小直径锅具或者小火慢炖的工况，外环火孔沿圆周均匀排布，覆盖大直径锅具的底部受热面，双环独立供气的结构也能实现火力分级调节，避免单环火调节范围窄、小火易脱火的问题。火孔采用细密的径向排布设计，每个火孔的出气角度经过反复校核，既保证火焰不会相互干扰产生黄焰，也能让火焰尽可能贴附锅底，减少热量向四周散逸的损失。

　　整体采用铸铁材质成型，是因为铸铁的高温抗变形能力远优于普通冲压钢板，长期在800-1000℃的火焰灼烧工况下，不会出现火孔变形、结构开裂的问题，材质本身的导热系数适中，也能减少本体不必要的热量传导，避免下方供气接管温度过高带来的安全隐患。安装边界上，下方的两根引射管是核心安装定位基准，引射管的管径与长度匹配对应额定压力下的燃气引射空气量，安装时需要保证引射管与喷嘴的同轴度偏差不超过1mm，否则会出现一次空气引射不足，燃烧产生一氧化碳超标、火焰发软无力的问题。燃烧器本体的三个径向凸耳是固定安装位，安装时凸耳与炉头底座的支撑面贴合，预留3-5mm的膨胀间隙，避免铸铁受热膨胀后出现应力断裂。

　　引射管末端的进气接口采用标准锥度密封结构，不需要额外加装密封垫就能保证供气密封，适配市面上主流的燃气控制阀组接口尺寸。设计过程中需要重点校核火孔的热强度，单孔热负荷控制在合理区间内，避免火孔热强度过高导致火焰脱火，同时也要保证火孔出口流速高于火焰传播速度，防止出现回火烧坏引射管内部结构的问题。双环之间的环形间距经过多轮试烧验证，既不会因为间距过小导致内外环火焰相互挤压合并，也不会因为间距过大导致锅底出现受热空白区，保证整个加热面的温度均匀性偏差控制在15%以内，满足炒菜、烧水、烧烤等不同加热场景的火力需求。
