棘轮式快扳配套套筒组合结构设计

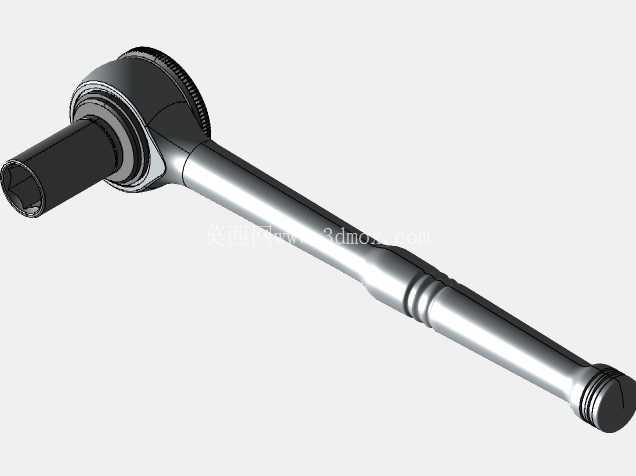

　　这套手动紧固工具组合，核心针对设备维保、装配产线、户外抢修等场景下的紧固件拆装需求设计，解决传统开口扳手作业角度受限、反复脱套卡滞的痛点。整套结构包含棘轮扳体与配套套筒两个核心部分，扳体手柄采用符合人体工学的变径流线造型，握持段做了多道环槽防滑处理，即便手上沾有少量油污也能稳定施力，不会出现打滑脱手的情况。头部的棘轮机构采用单向棘爪啮合结构，作业时无需将扳手从紧固件上完全脱出，只需小角度往复摆动手柄即可完成拧紧或松脱动作，在管路密集、设备布局紧凑的狭窄作业空间里，相比普通扳手能减少70%以上的换位操作，大幅提升狭小空间的作业效率。

　　套筒与扳头的连接采用标准方榫接口，配合端面的弹珠锁止结构，作业时套筒不会从扳头脱落，同时支持快速更换不同规格的套筒，适配多种尺寸的外六角紧固件，覆盖常规设备维保中绝大多数螺栓、螺母的拆装需求。设计过程中重点校核了棘爪与棘轮齿的啮合强度，针对常用的M6到M16规格紧固件的拧紧力矩要求，对齿部的接触应力做了有限元分析，确保在额定力矩下齿面不会出现压溃、崩齿的失效情况，扳杆部分做了等强度变截面处理，从头部到握持端逐步过渡变径，既保证了杆体的抗扭强度，又尽可能控制整体重量，降低长时间手持作业的疲劳感。

　　整套工具的外形边界充分考虑了常规作业空间的通过性，扳头外径做了收窄处理，能深入沉孔、窄槽等位置对紧固件进行操作，套筒的外壁厚度做了优化，在保证强度的前提下尽可能缩小外径，适配沉头螺栓、凹入式螺母的作业场景。手柄尾部做了圆弧收边处理，施力时不会硌伤手掌，头部棘轮的换向拨片设置在扳头侧方，单手拇指即可拨动切换拧紧、松脱的作业方向，无需双手操作调整，适配高空作业、单手持件作业等特殊工况的使用需求。整套结构没有多余的冗余设计，所有曲面过渡都做了圆角处理，既避免应力集中导致的杆体断裂风险，也能在加工时减少应力残留，提升零件的整体使用寿命。
