伊顿布斯曼15位导轨式接线端子结构

　　在低压配电盘、设备控制柜的二次回路布线场景里，多回路导线的分接、续接一直是布线施工里影响运维效率与接线可靠性的核心环节，这款15位组合式接线端子，正是针对多回路集中接线需求设计的连接组件。从实际使用场景来看，这类端子常被安装在控制柜内的标准DIN导轨上，承担控制信号回路、小功率动力回路的导线接续工作，不管是生产线设备的电控柜改造、非标自动化设备的布线集成，还是低压配电箱的回路分接，都能见到这类多位数接线端子的应用，它能把零散的导线接点规整成统一的排式结构，既避免单根导线直接铰接带来的接触不良、绝缘失效风险，也能给后期运维查线、回路改接提供清晰的接点标识基础。

　　从功能特性上看，这款15位端子采用单极组合拼接的结构逻辑，每个独立接线位都自带独立的压线结构与绝缘隔舱，相邻端子之间通过绝缘隔板实现电气隔离，避免不同回路导线误碰造成的短路故障；每个接线位的压线单元采用螺钉压紧结构，适配多股软线与单股硬线的压接需求，压线螺钉的压紧行程经过匹配设计，既能保证导线压接后接触电阻满足载流要求，也不会因为压紧力过大损伤导线线芯。端子两端自带端部固定件，拼接完成后可以把整排端子锁定在导轨上，避免长期使用过程中因为设备振动、导线拉扯出现端子移位、接点松脱的问题。

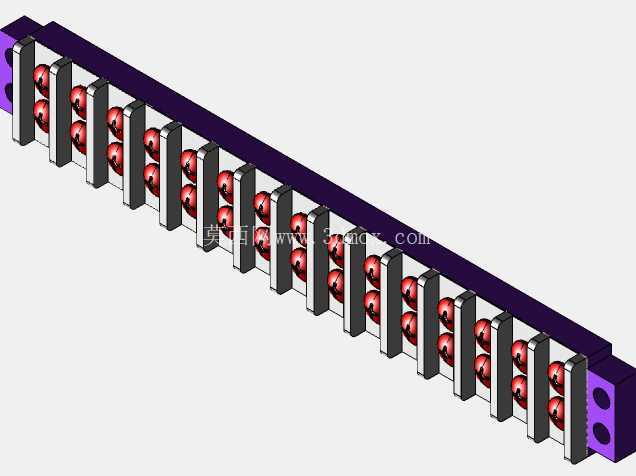

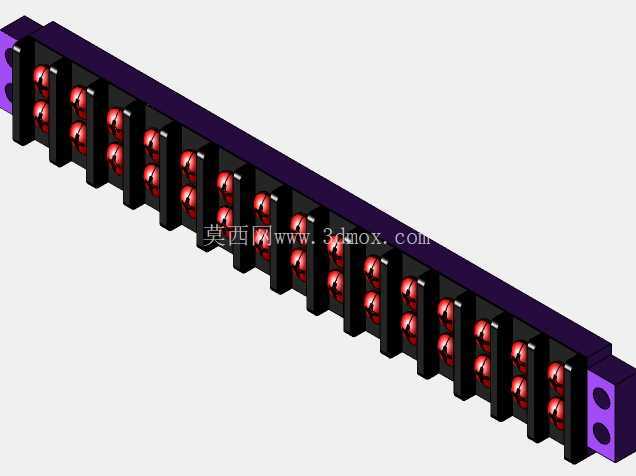

　　从设计思路层面来说，这款端子在建模时完全遵循实际产品的装配逻辑，先完成单个接线位的绝缘基座、压线螺钉、导电片、隔舱结构的建模，再按照标准节距完成15个单元的阵列拼接，最后装配两端的固定挡块，还原真实产品的组合属性；建模过程中对压线腔的内部尺寸、螺钉的安装行程、导轨卡槽的配合尺寸都做了精准还原，能直接用于电控柜布线的干涉检查、布局模拟。

　　在安装边界与外形尺寸上，这款端子的宽度方向按照单极标准节距设计，15位拼接完成后的总长度适配常规小型电控柜的导轨安装空间，高度方向不超出柜内走线槽的安装高度限制，底部的导轨卡槽完全适配行业通用的35mm标准DIN导轨，不需要额外加工安装孔，直接卡装即可完成固定；每个接线位的进线口朝向正面，接线操作时不需要倾斜工具就能完成螺钉拧紧，适配柜内狭小空间的接线作业需求，端子表面的隔舱凸起也能作为标签粘贴位，方便后期运维时标注每个回路的编号信息。
