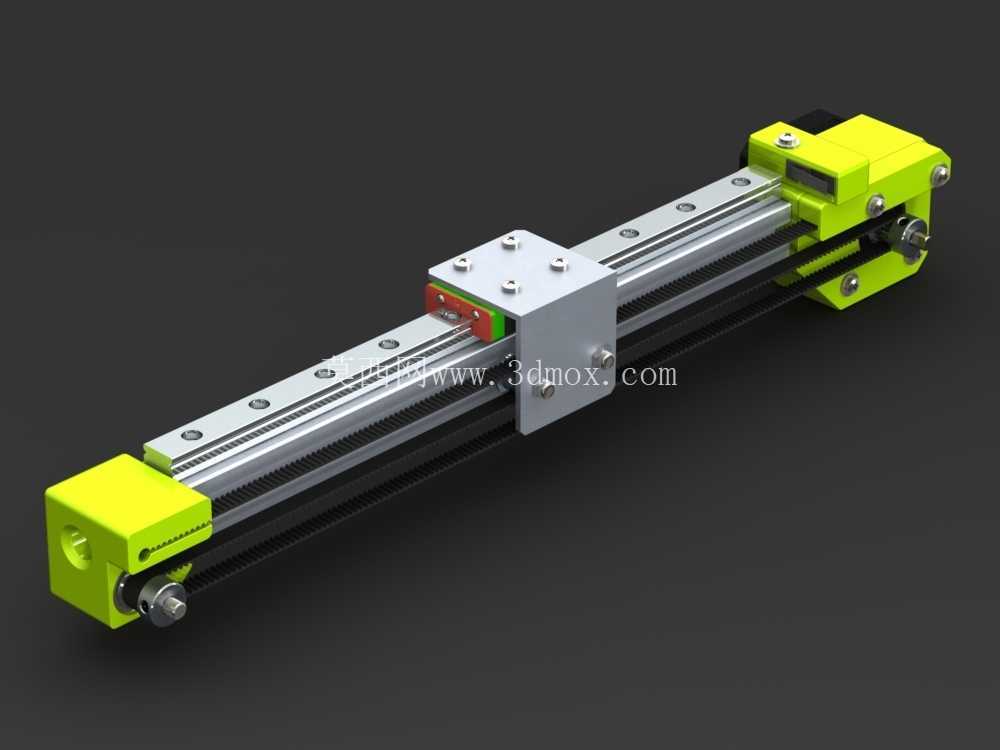

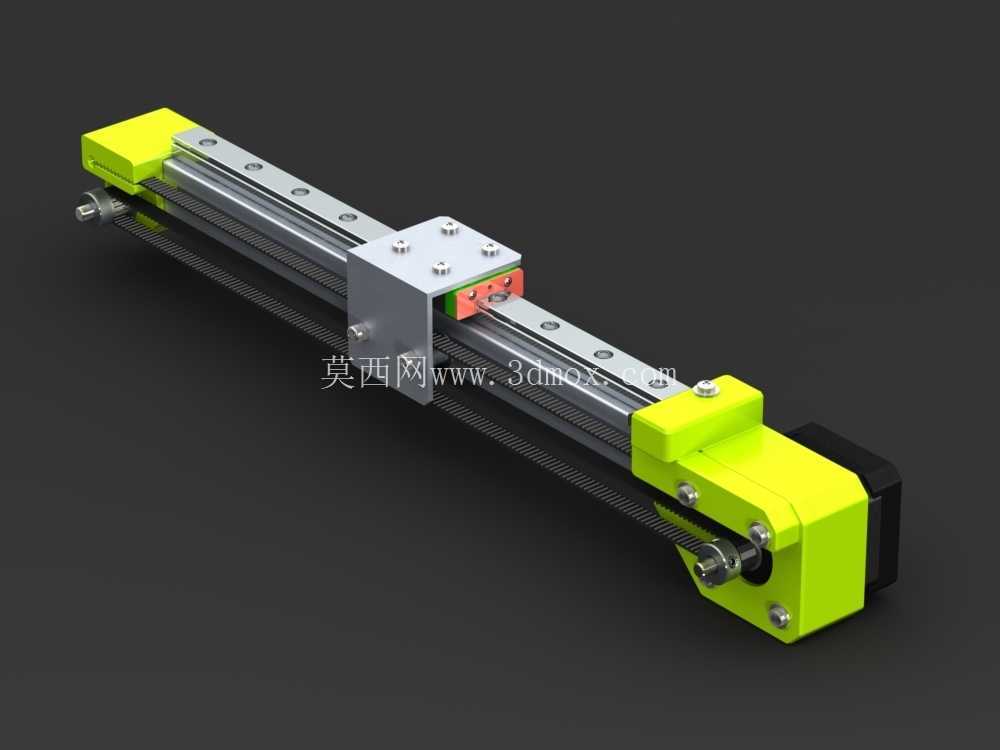

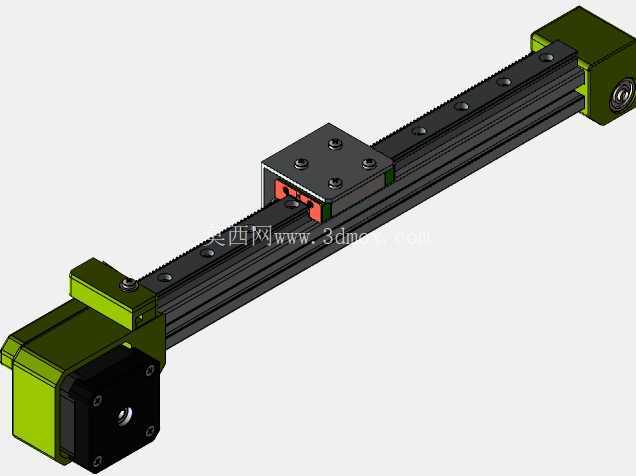

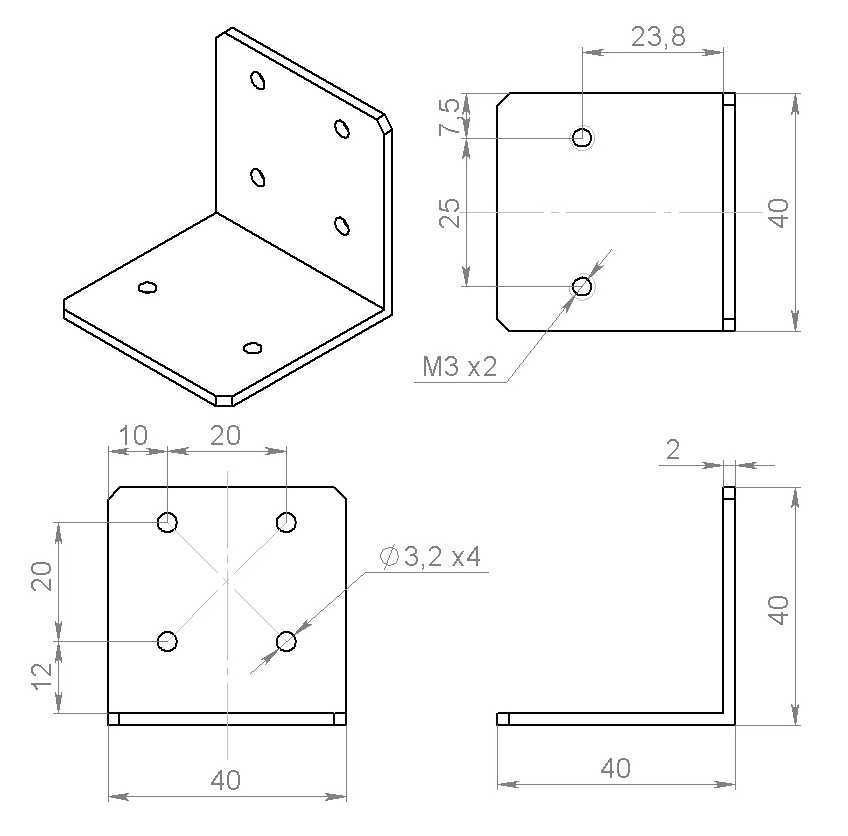

双精度2020皮带驱动直线运动导轨结构

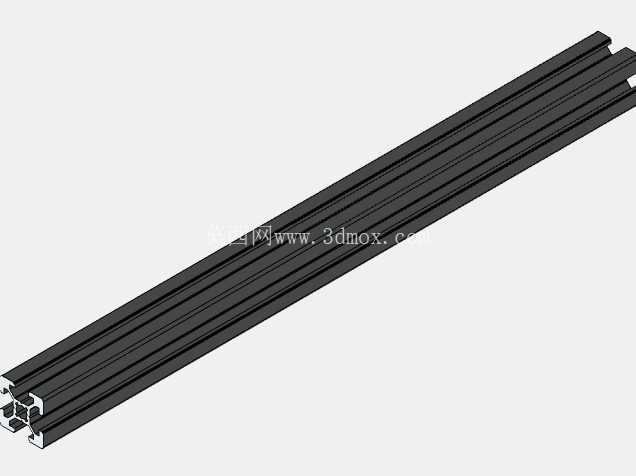

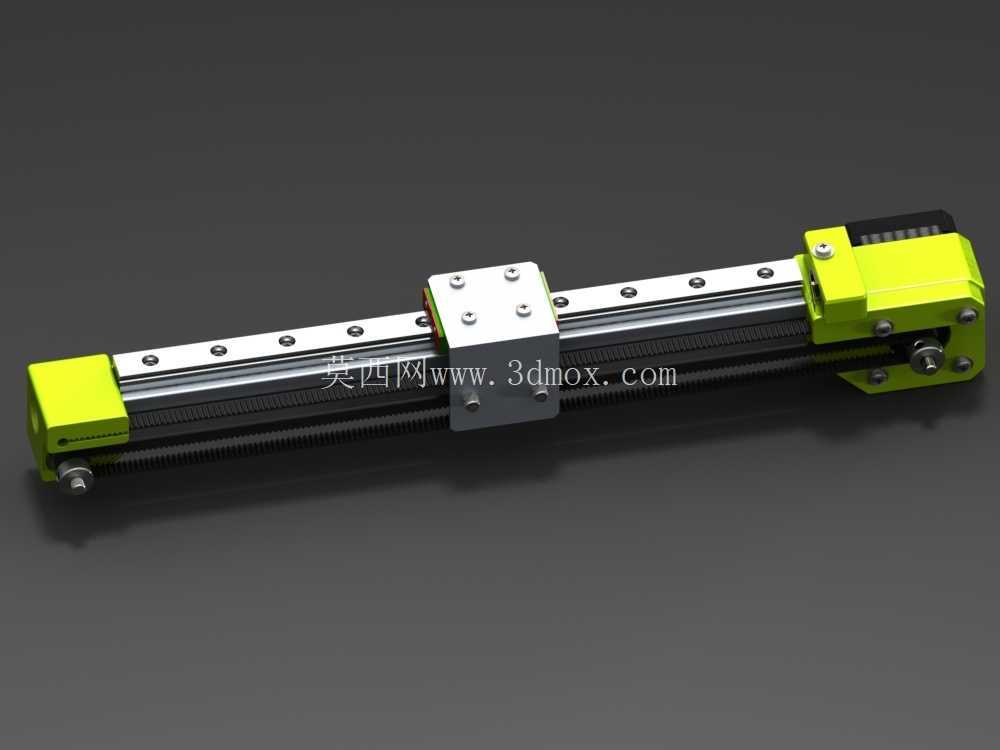

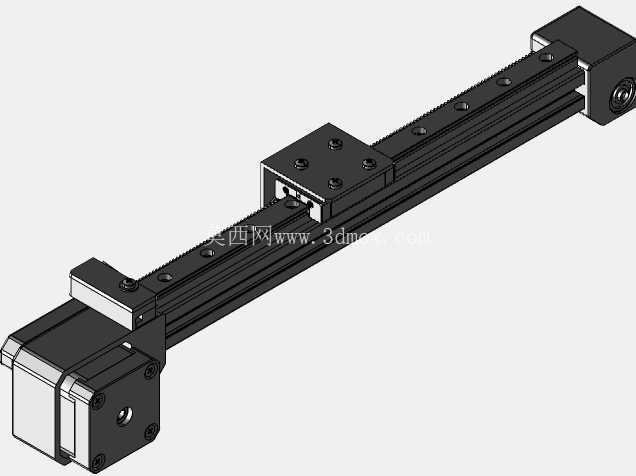

　　这款直线运动执行单元采用同步带传动架构，核心导向依托MGN12系列微型直线导轨实现，适配20x20mm标准工业铝型材的安装基面，整体有效行程覆盖274mm长度区间，铝型材安装槽宽度为6mm、壁厚1.8mm，完全匹配市面主流欧标20系列铝型材的安装孔位与槽道尺寸，无需额外加工转接板即可直接集成到小型自动化设备的机架上。在3C电子小件分拣工位、桌面级点胶作业工位、小型视觉检测扫码头移动机构、实验室小型取样装置的位移执行场景中，这类紧凑型直线滑台的应用占比逐年提升，相比丝杆传动结构，同步带驱动的方案在同行程下具备更快的移动速度、更低的运行噪音，同时装配调试难度更低，不需要复杂的预紧力调整工序，对入门级设备开发者的友好度更高。

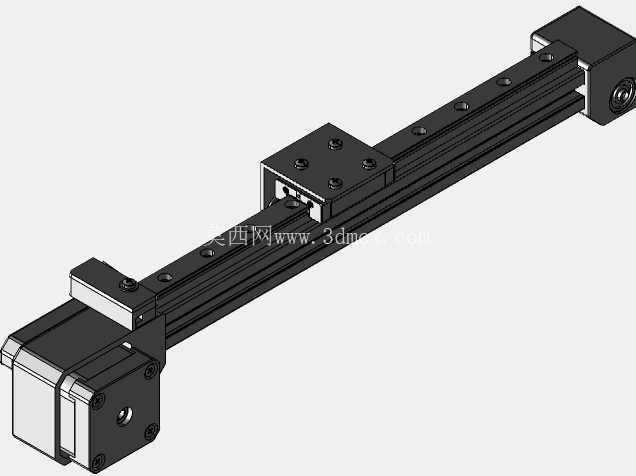

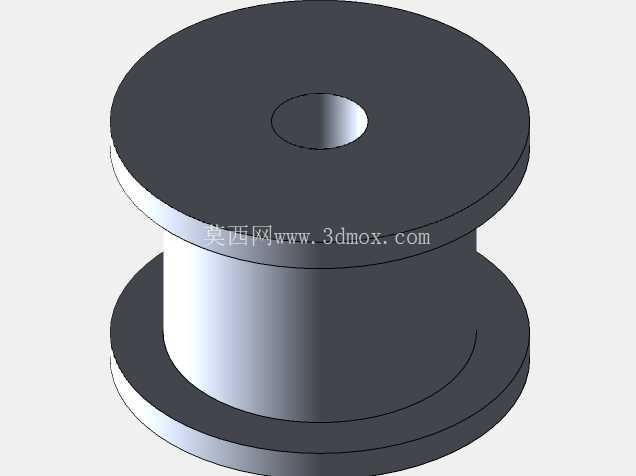

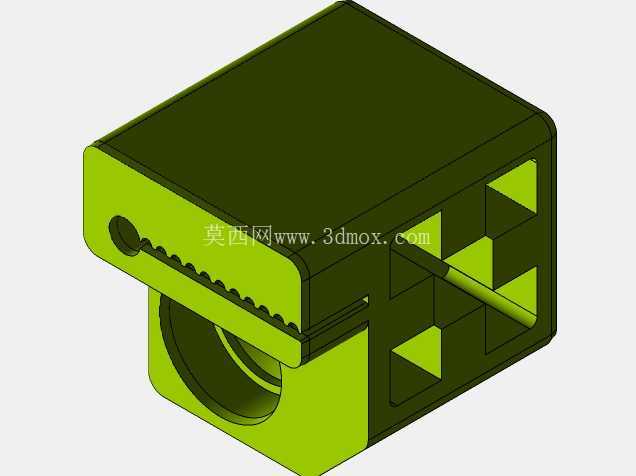

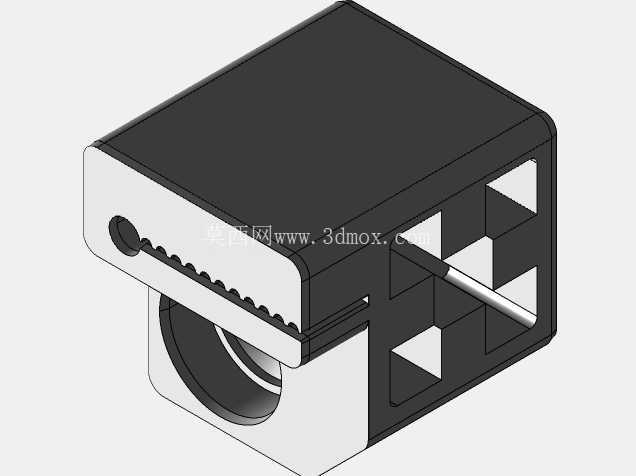

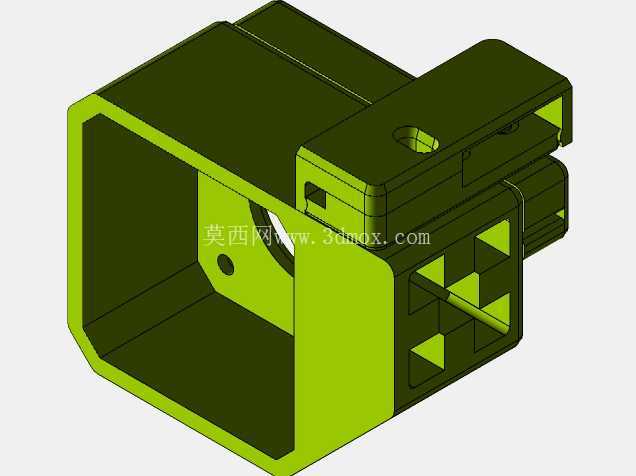

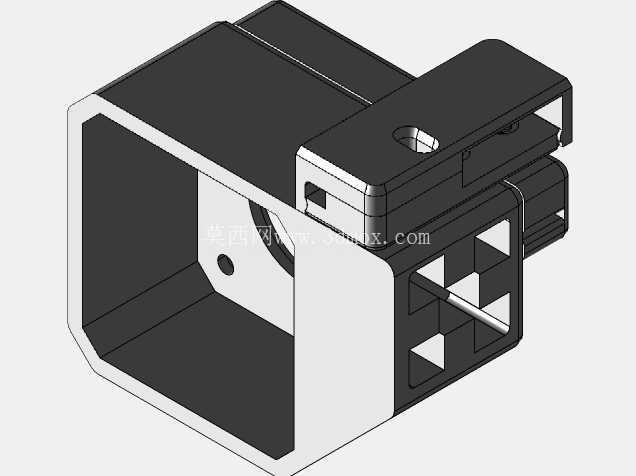

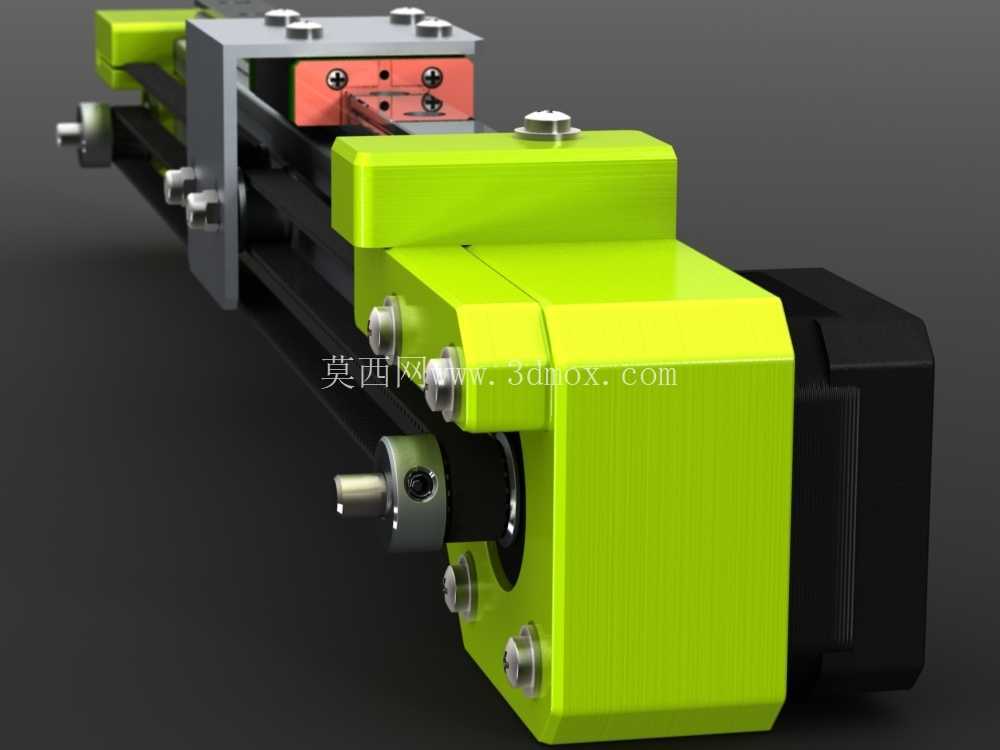

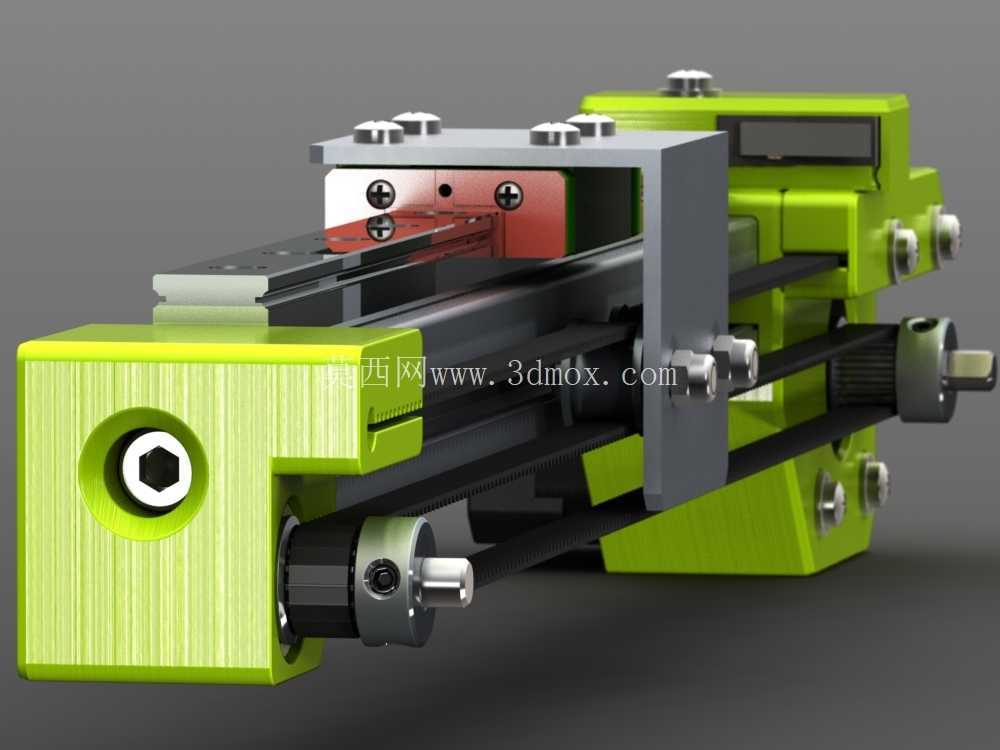

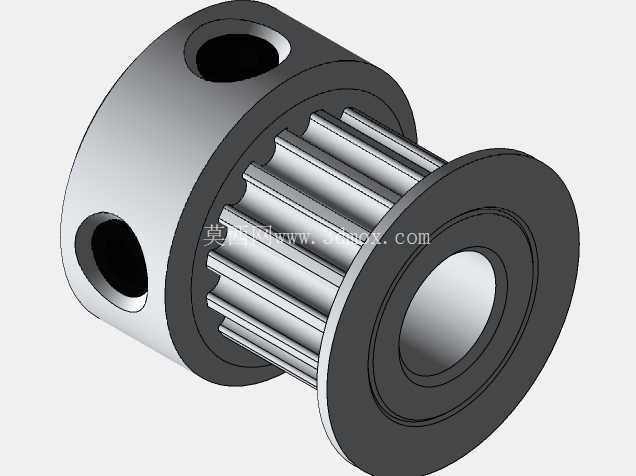

　　设计阶段优先考虑了3D打印零件的适配性，两端的带轮张紧座、滑块转接块均采用可打印结构设计，张紧机构集成在端部座体上，通过调整端部带轮的固定位置即可实现GT2同步带的张紧度调节，不需要额外增设张紧轮结构，进一步压缩了整体结构的占用空间。传动端适配NEMA17规格步进电机的安装接口，电机输出轴直接连接GT2 16齿主动带轮，配合两端的无齿惰轮实现皮带的闭环传动，惰轮内径匹配625ZZ轴承的安装尺寸，每端配置2个轴承来降低带轮转动的径向窜动，保证皮带运行过程中不会出现跳齿、偏磨的问题。

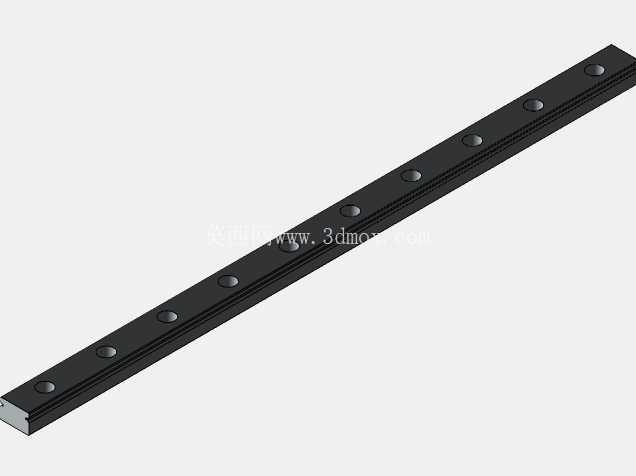

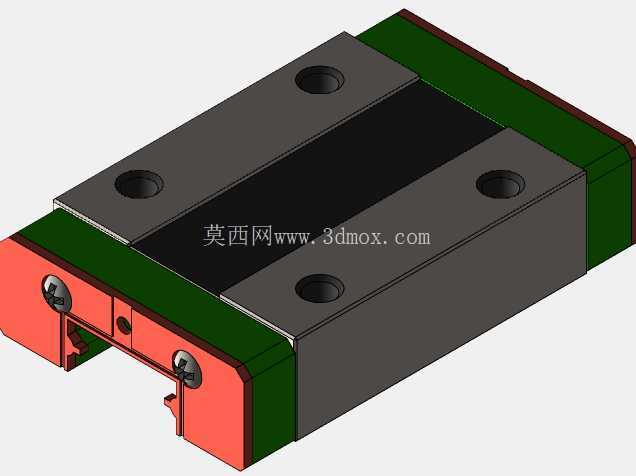

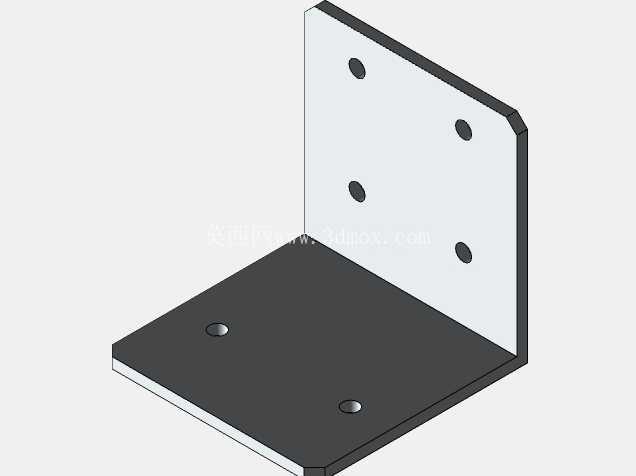

　　滑块转接块直接固定在MGN12H直线滑块上，转接块上预留了标准的M3螺纹孔阵列，可直接安装末端执行件，比如气动吸嘴、微型点胶阀、检测传感器等负载，负载安装面与导轨导向面的平行度通过加工精度保证，安装后不需要额外做平行度校准。导向部分的MGN12导轨长度为250mm，导轨本身的预紧力可根据实际负载需求选配，常规应用场景下选择轻预紧等级即可满足重复定位精度要求，双精度的结构设计通过导轨安装基准面与铝型材基面的贴合定位、皮带传动面与导轨导向面的平行度管控两个维度实现，保证滑台在全行程运行过程中，垂直于运动方向的跳动量控制在极小范围内，满足小型精密作业的位移精度要求。

　　整体结构的外围尺寸完全贴合20系列铝型材的外轮廓，安装时可直接嵌入铝型材搭建的机架框架内，不会突出型材安装面，方便设备外围护板的安装布置，端部的电机安装座预留了足够的电机接线空间，不会出现线束与运动部件干涉的问题。日常维护过程中，只需要定期给直线导轨的滚道补充少量润滑脂，检查同步带的张紧度是否合适即可，不需要复杂的拆解维护，适合长时间连续运行的小型自动化工位使用。
