抛物线阻塞节流阀A型结构设计

　　这款节流结构主要面向内燃机进气、燃油混合气供给管路的流量调控场景，区别于常规蝶阀类节流件的周向旋转遮挡逻辑，其核心调节逻辑采用轴向线性移动的圆锥尖堵件，配合阀体出口端的抛物线轮廓漏斗形流道，实现对管路通流截面的连续线性调控。从实际工况适配角度看，常规蝶阀在小开度区间易出现流阻突变、气流紊流度高的问题，尤其在单燃烧室精准供气场景下，流量线性度不足会直接导致空燃比控制偏差，而该结构的抛物线轮廓流道设计，让堵件从全闭位置向全开位置移动过程中，通流截面积沿轴向呈线性变化，从阀门漏斗颈部插入或取出堵件时，与堵件轮廓相切的圆锥尖段可让通流截面增长率从0线性过渡到固定速率，全程保持恒定的流阻变化梯度，能为ECU控制提供稳定、可预测的流量对应关系，大幅降低小开度区间的调控难度。

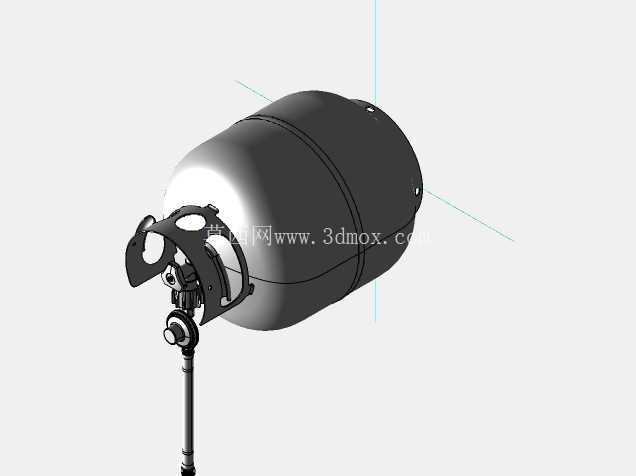

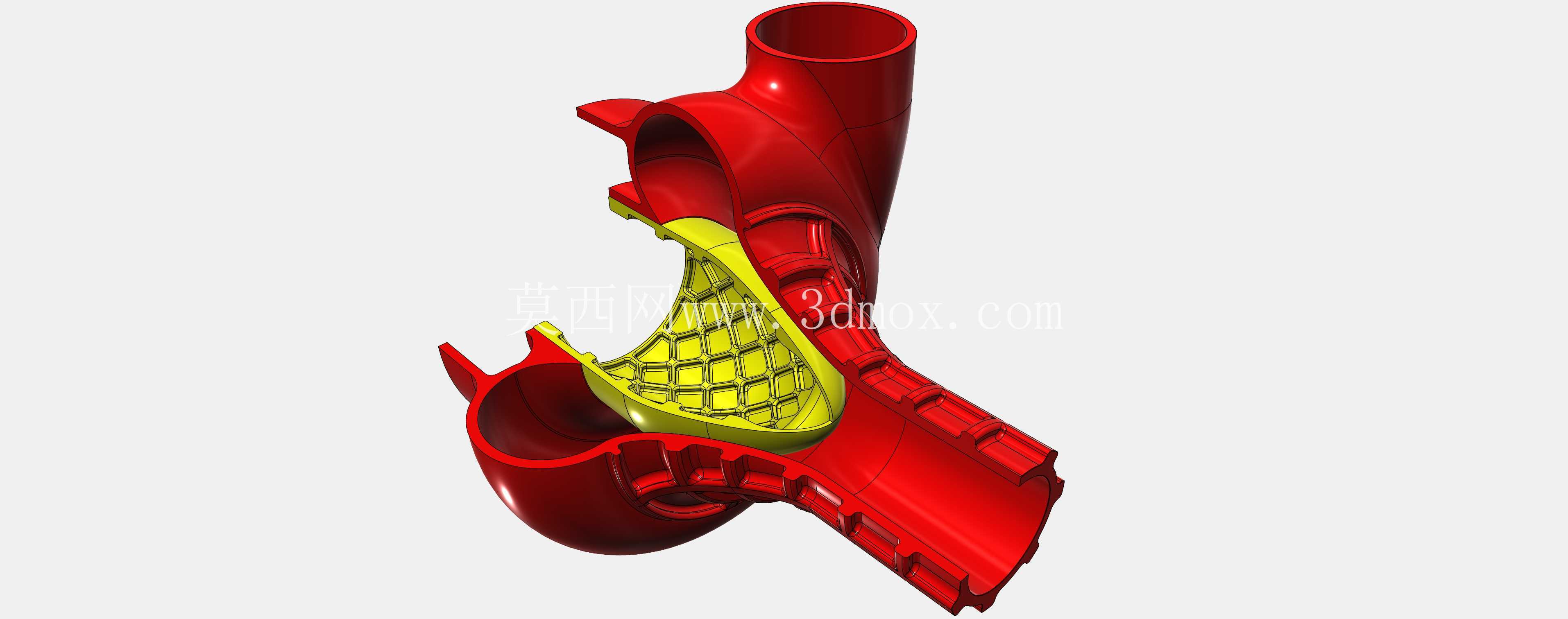

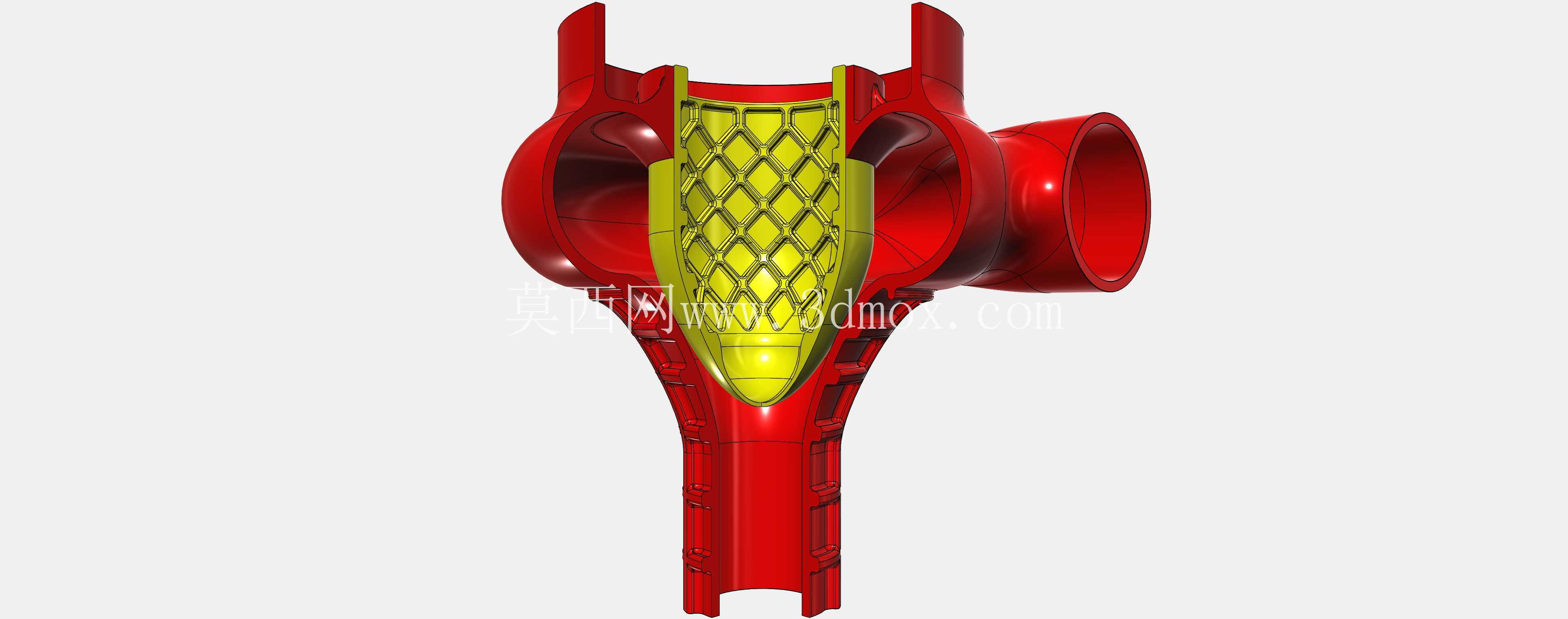

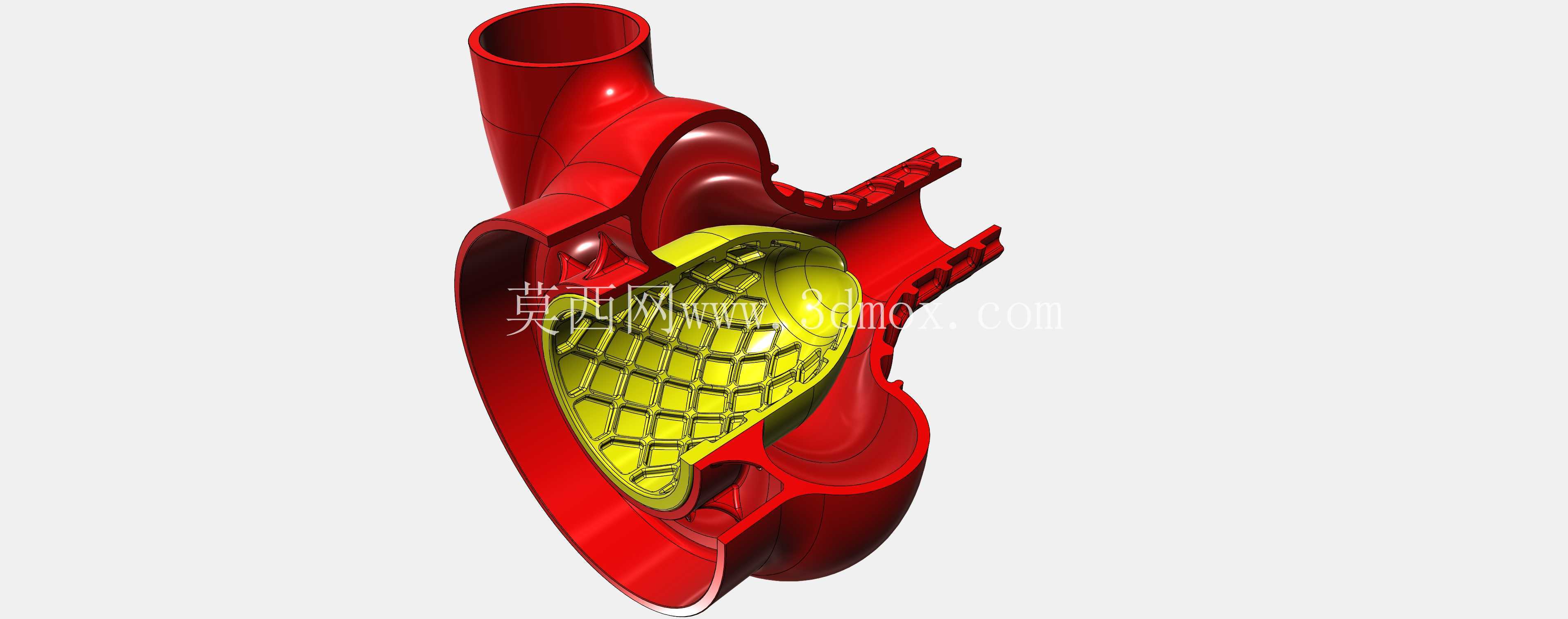

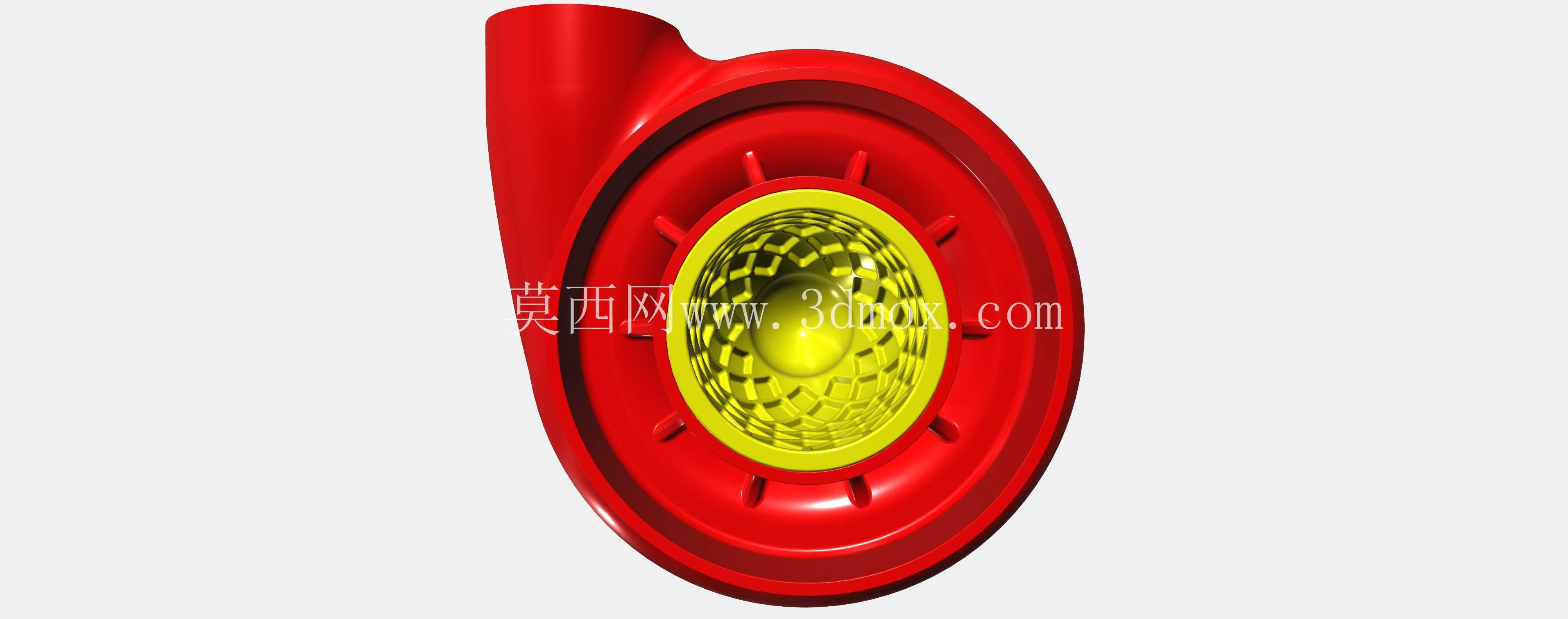

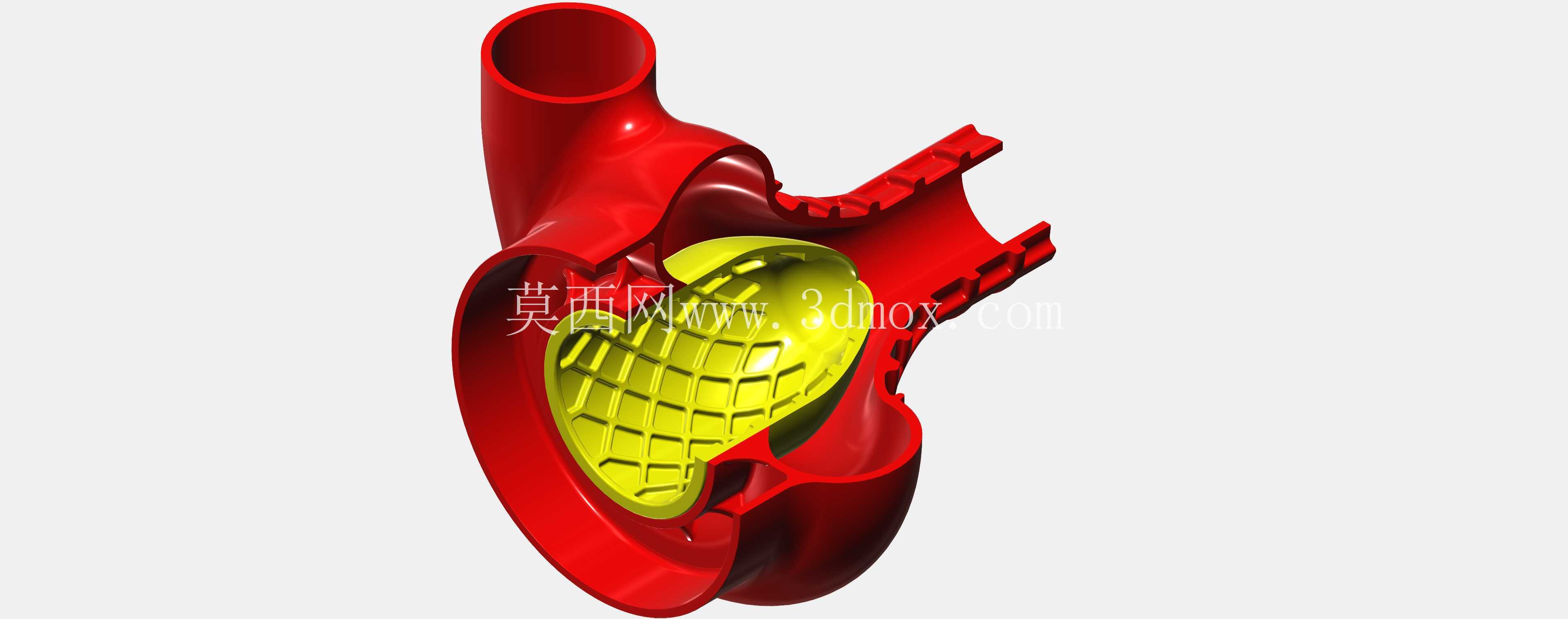

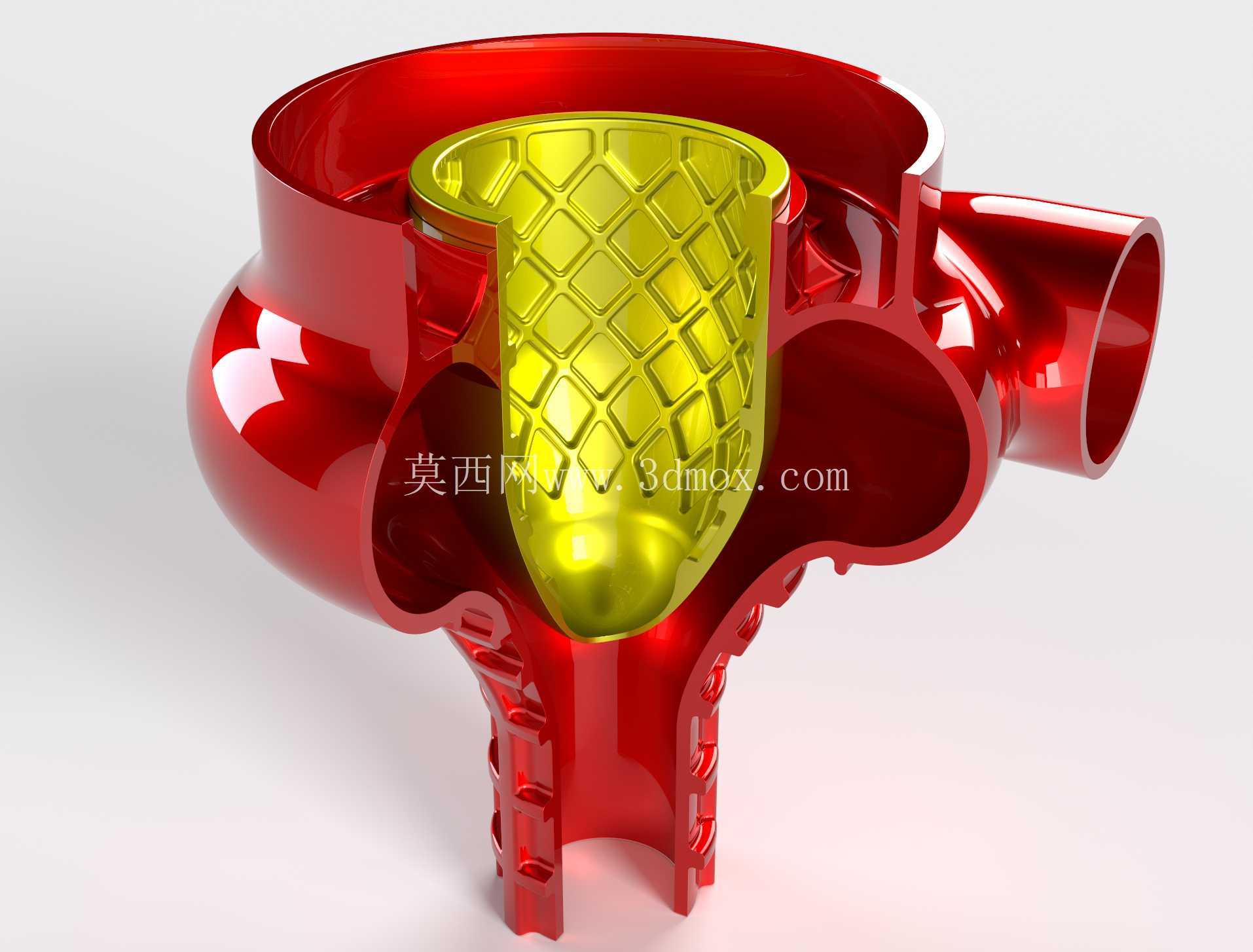

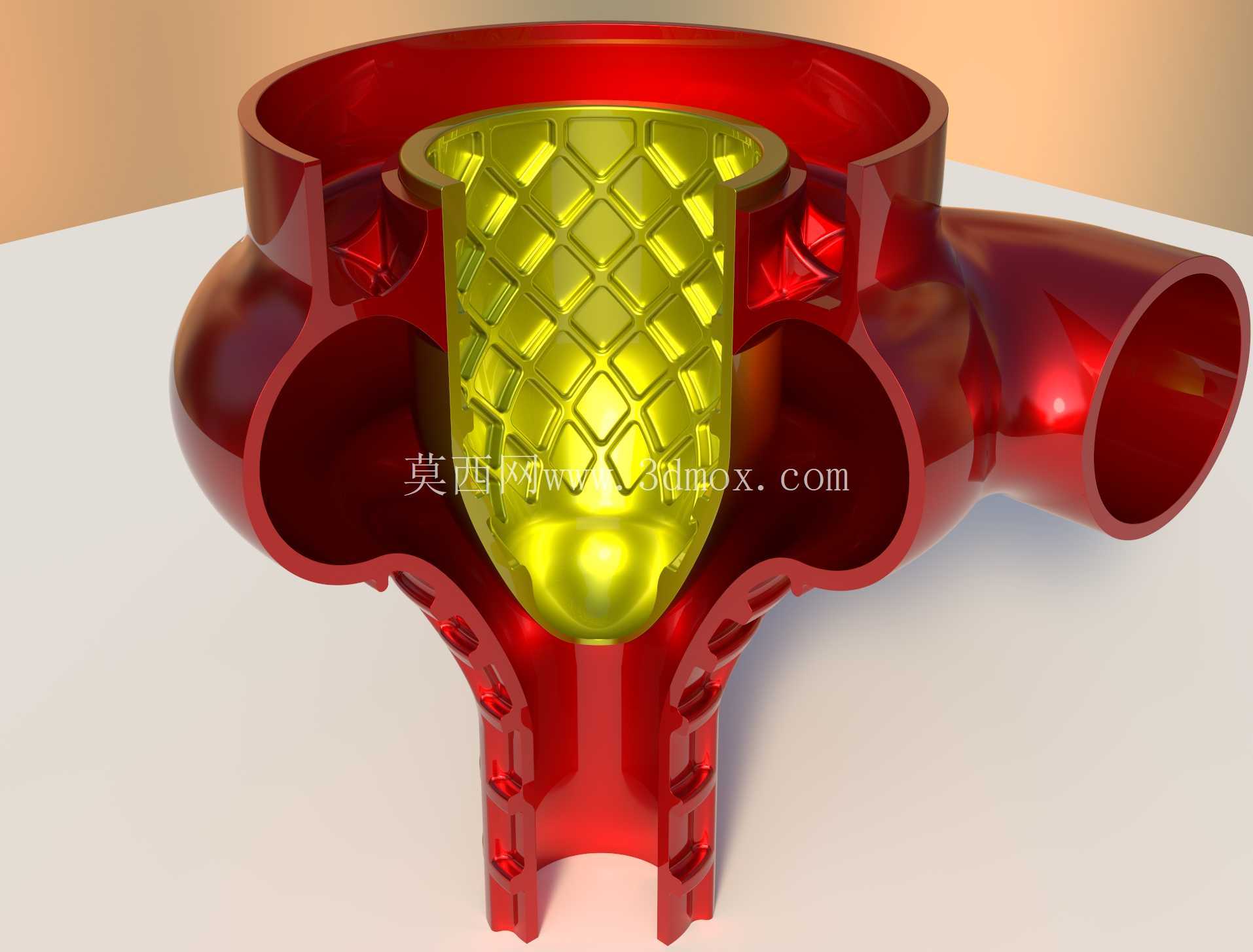

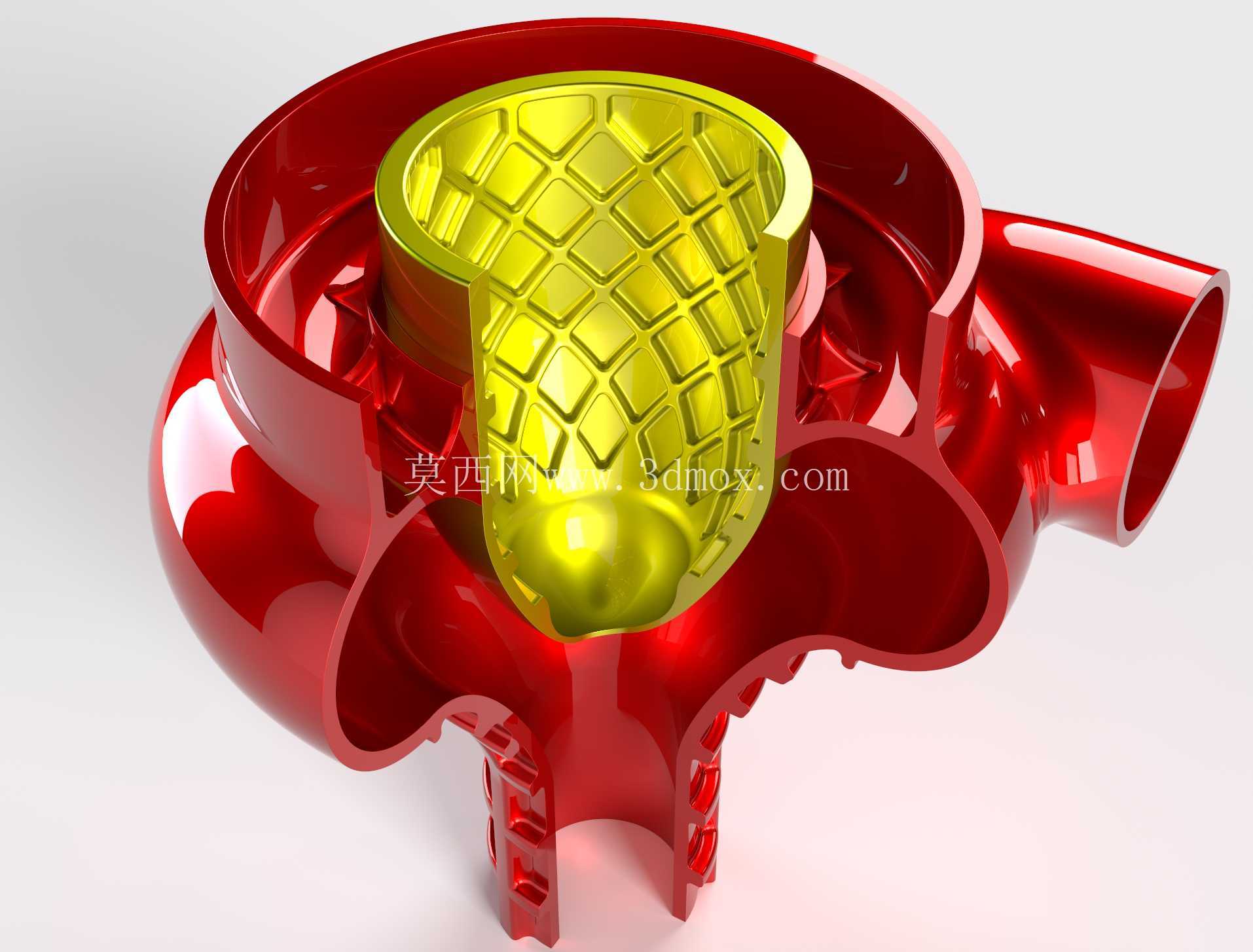

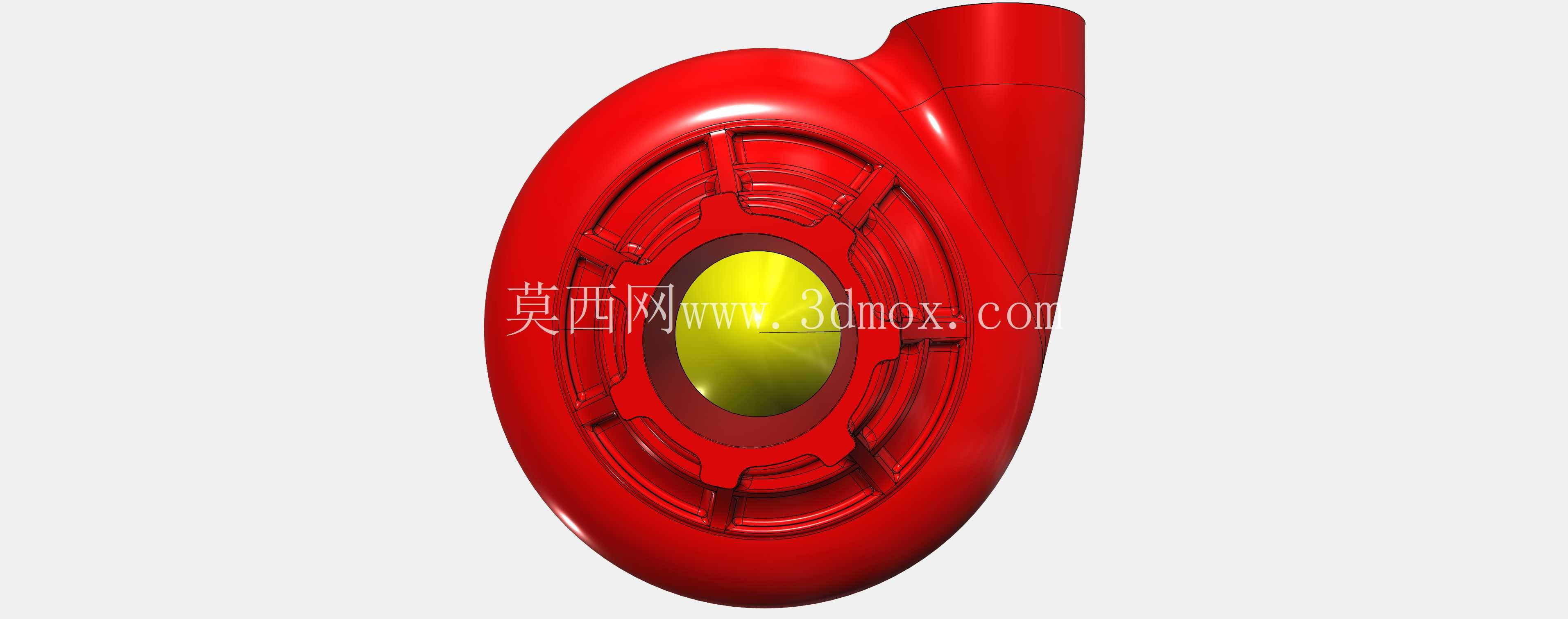

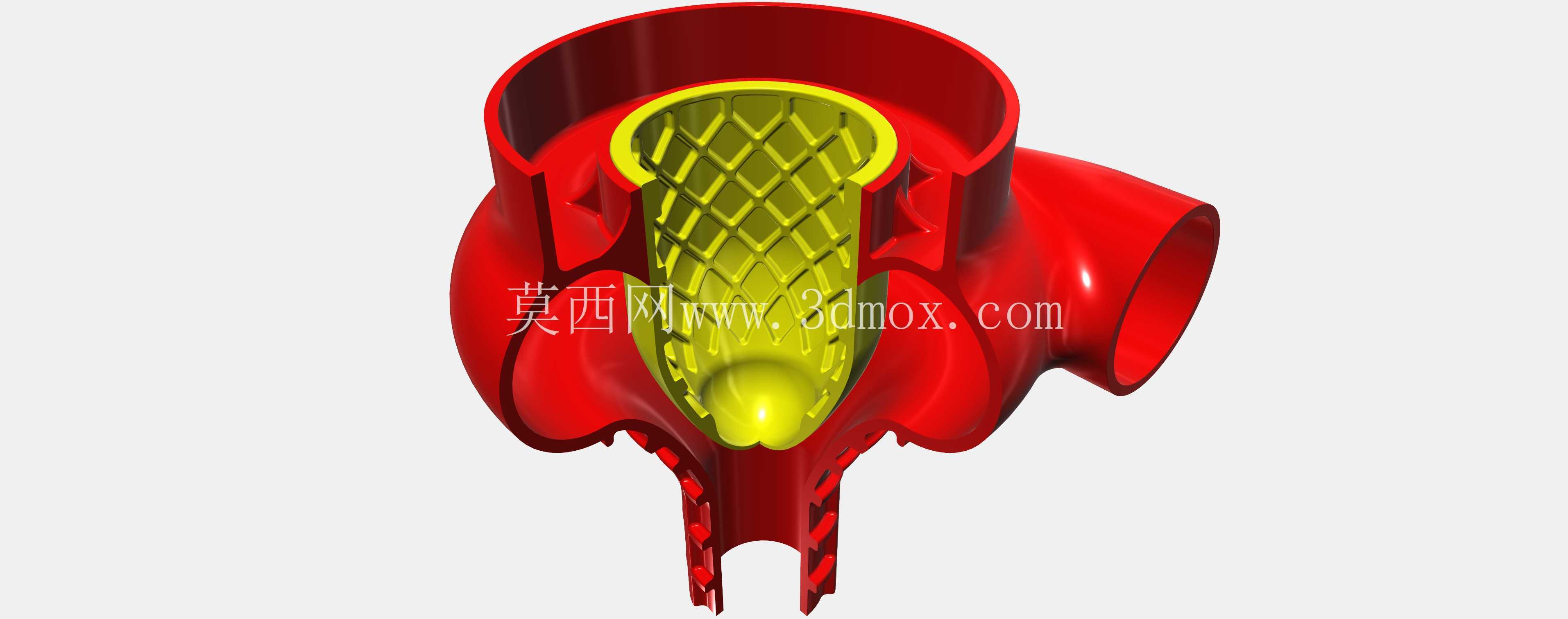

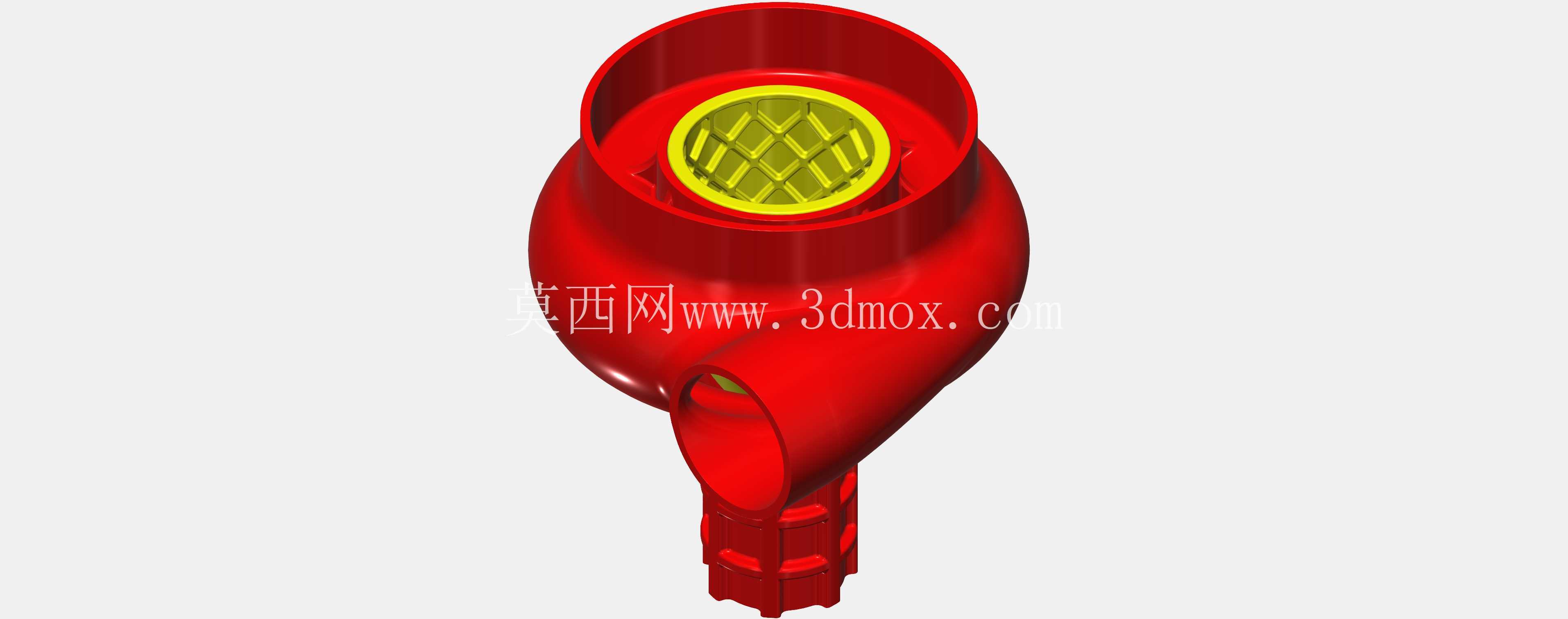

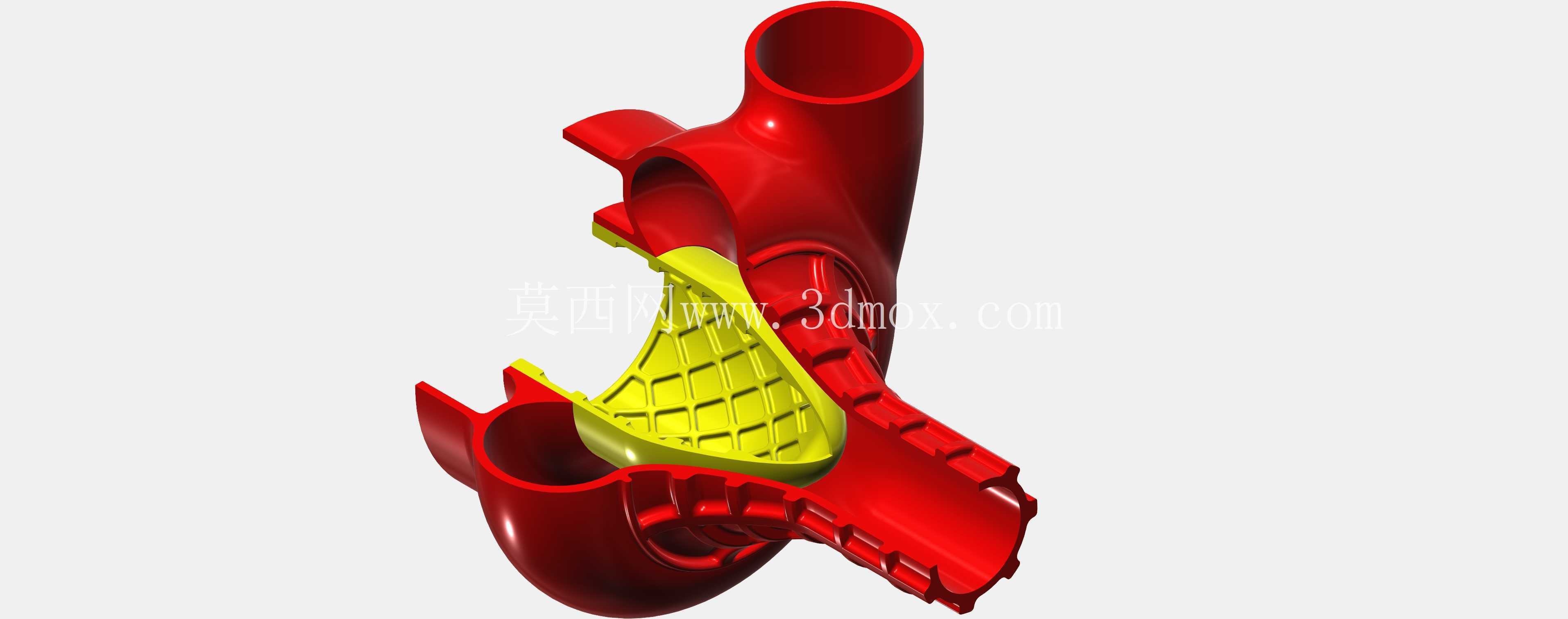

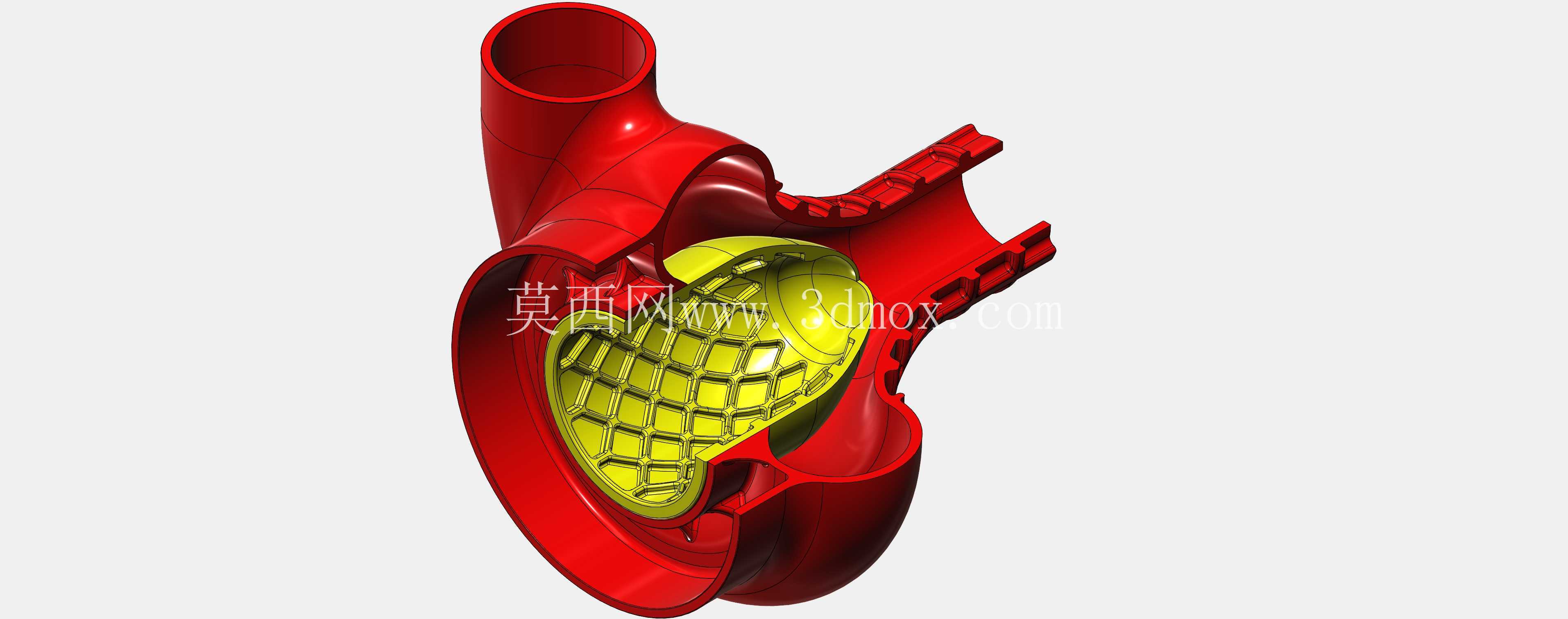

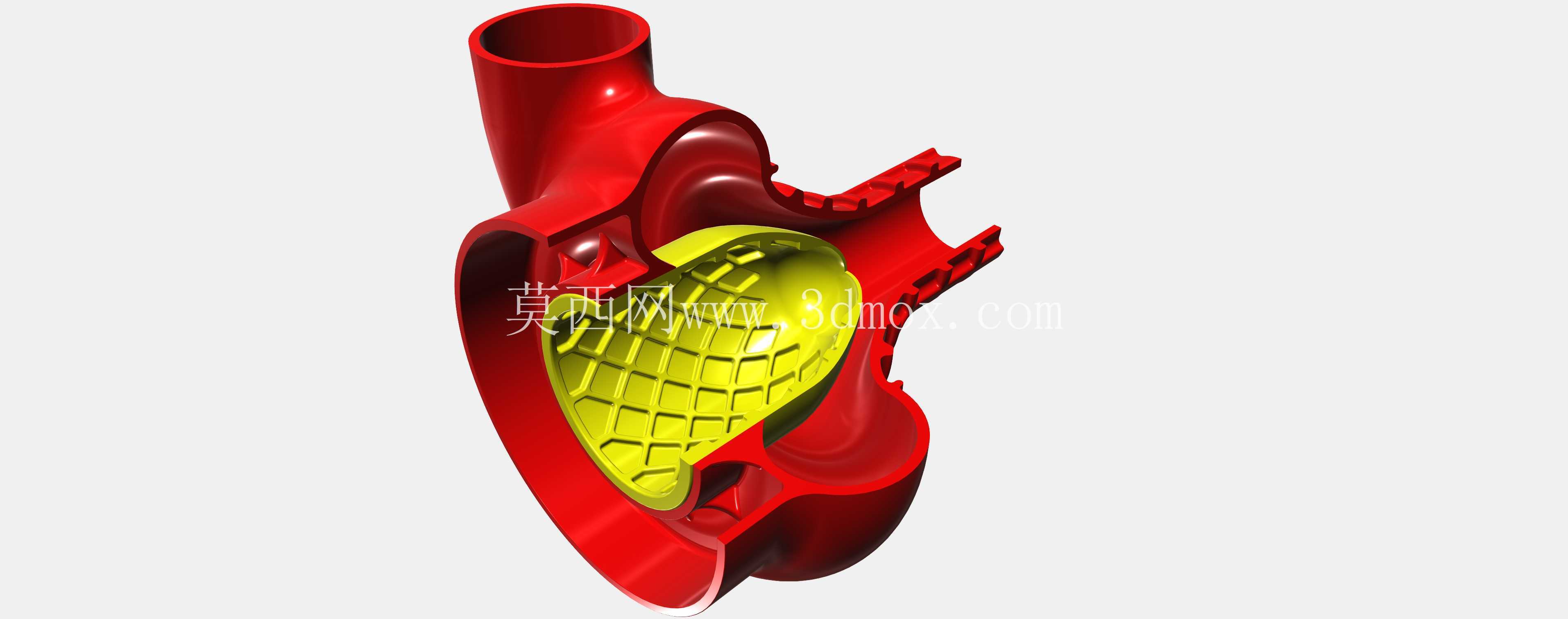

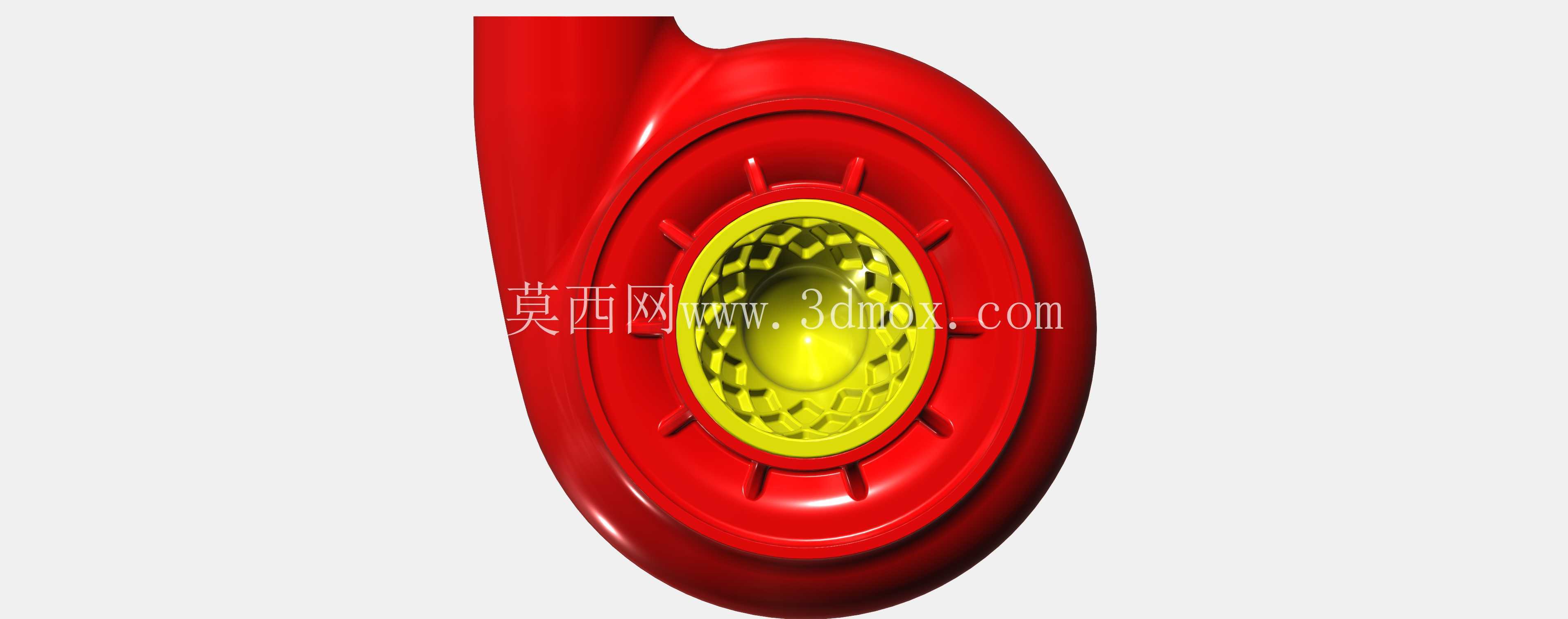

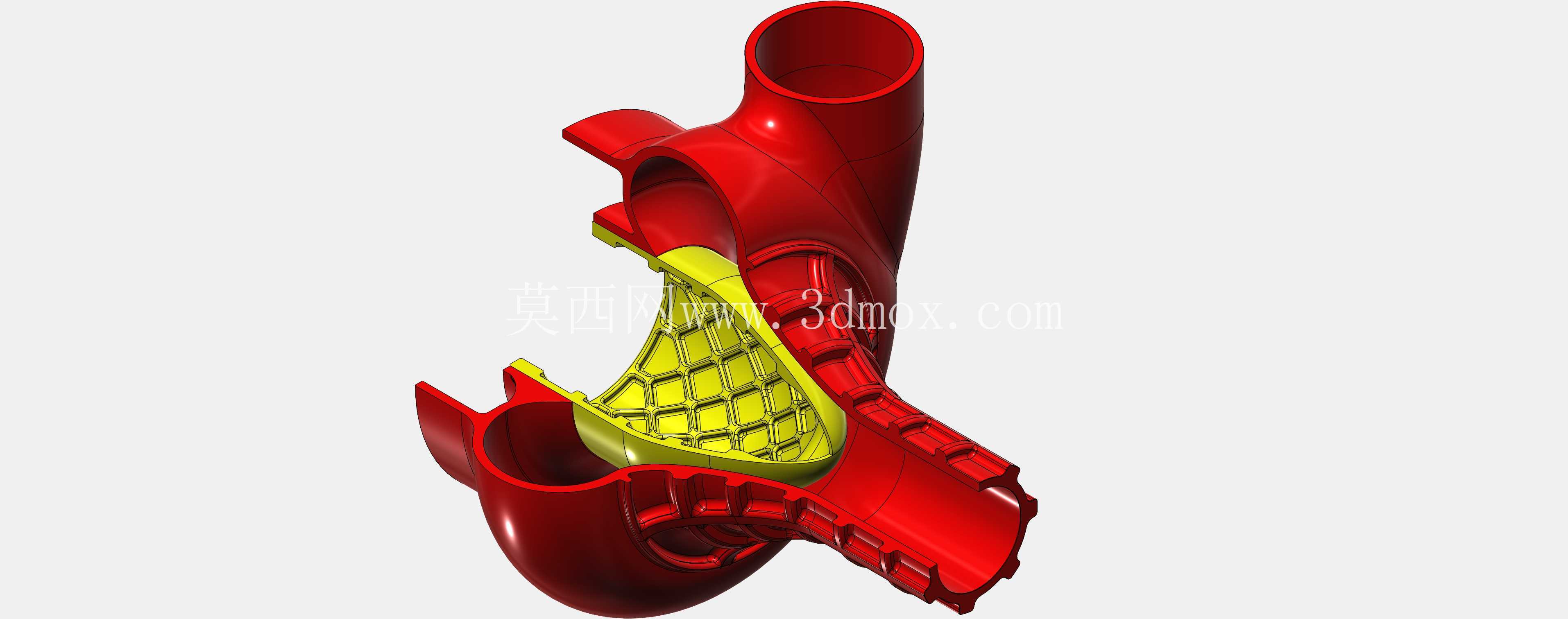

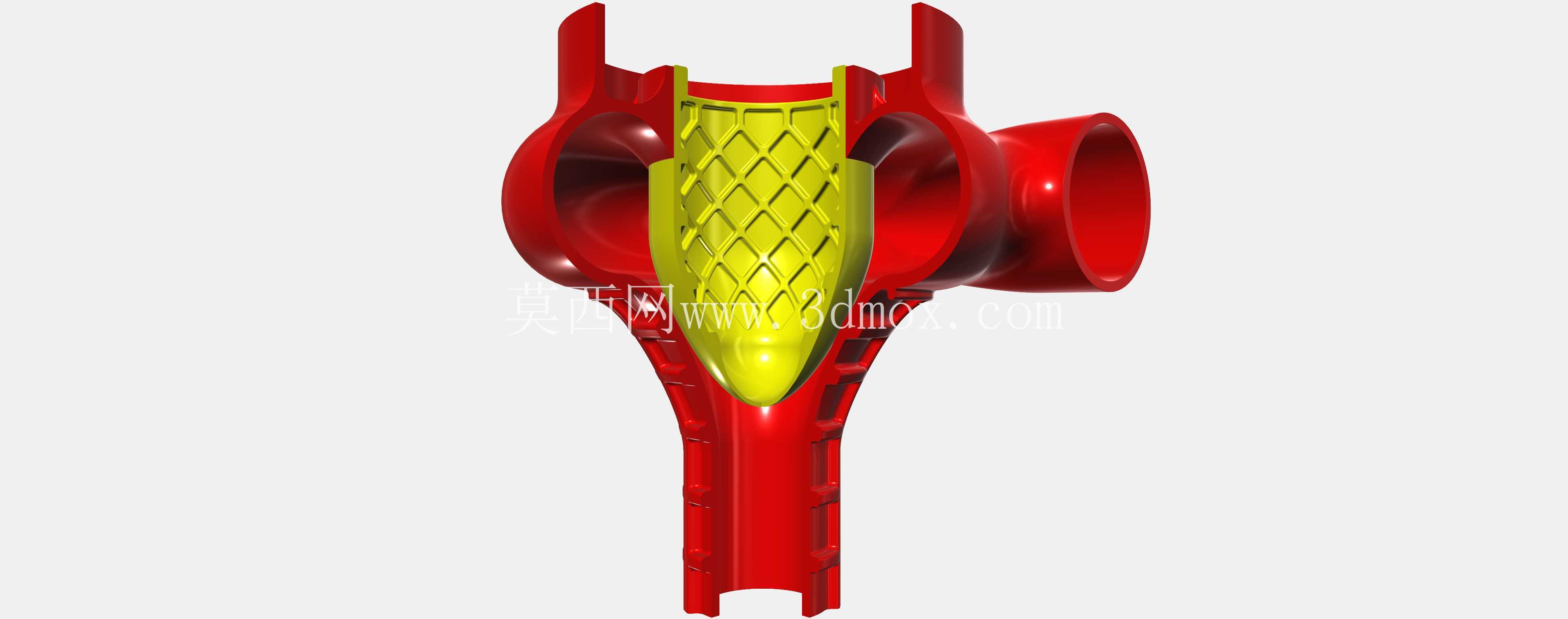

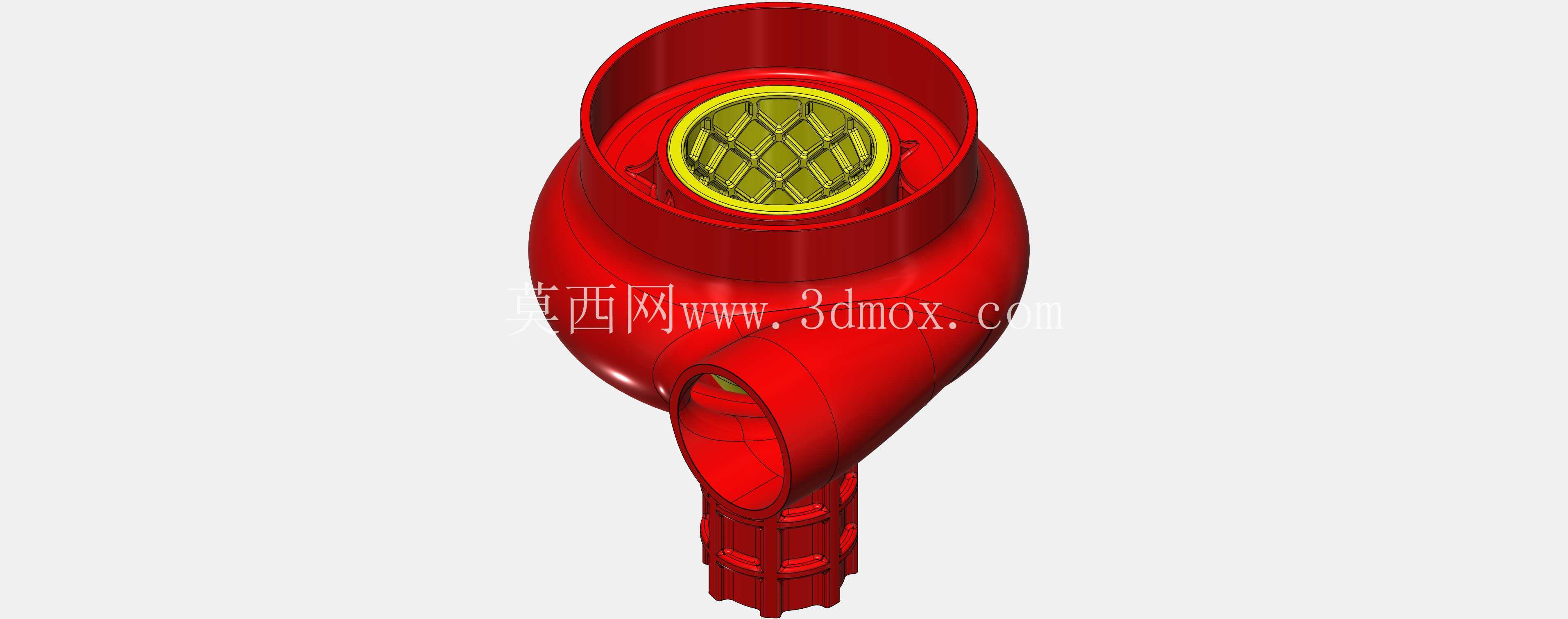

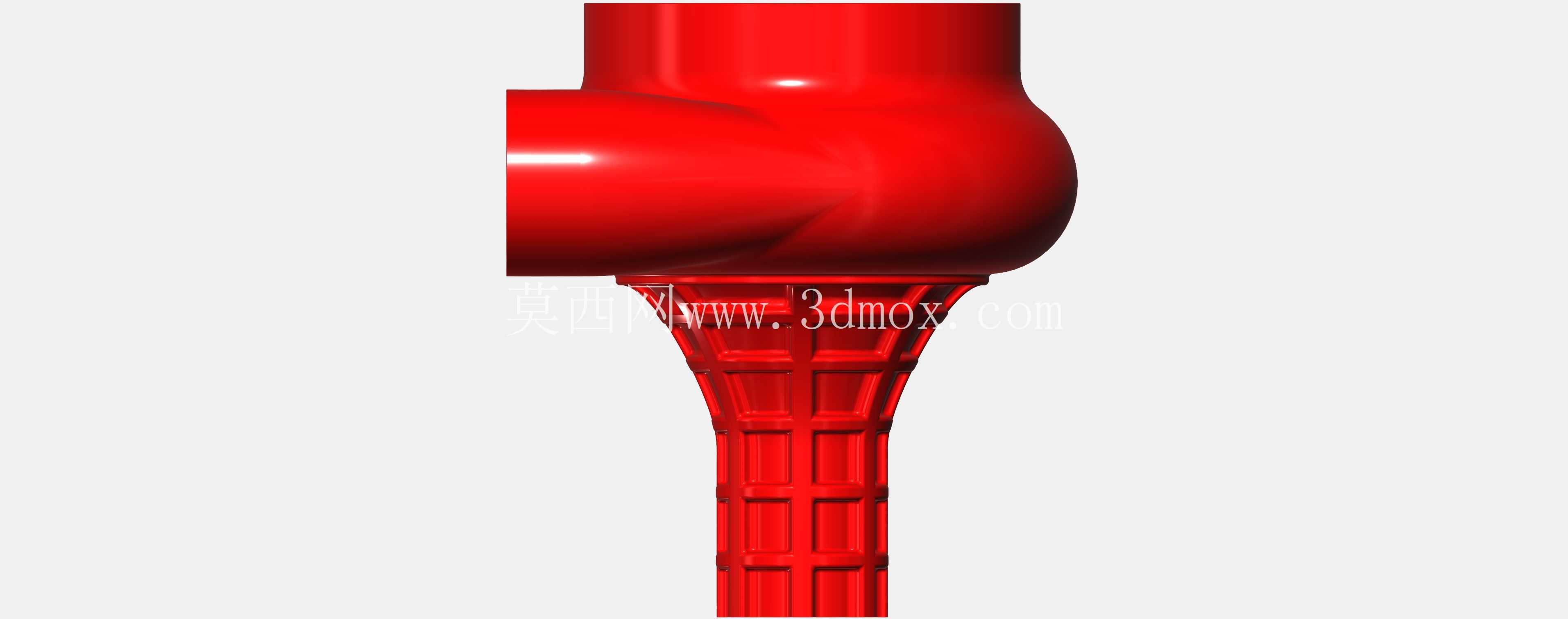

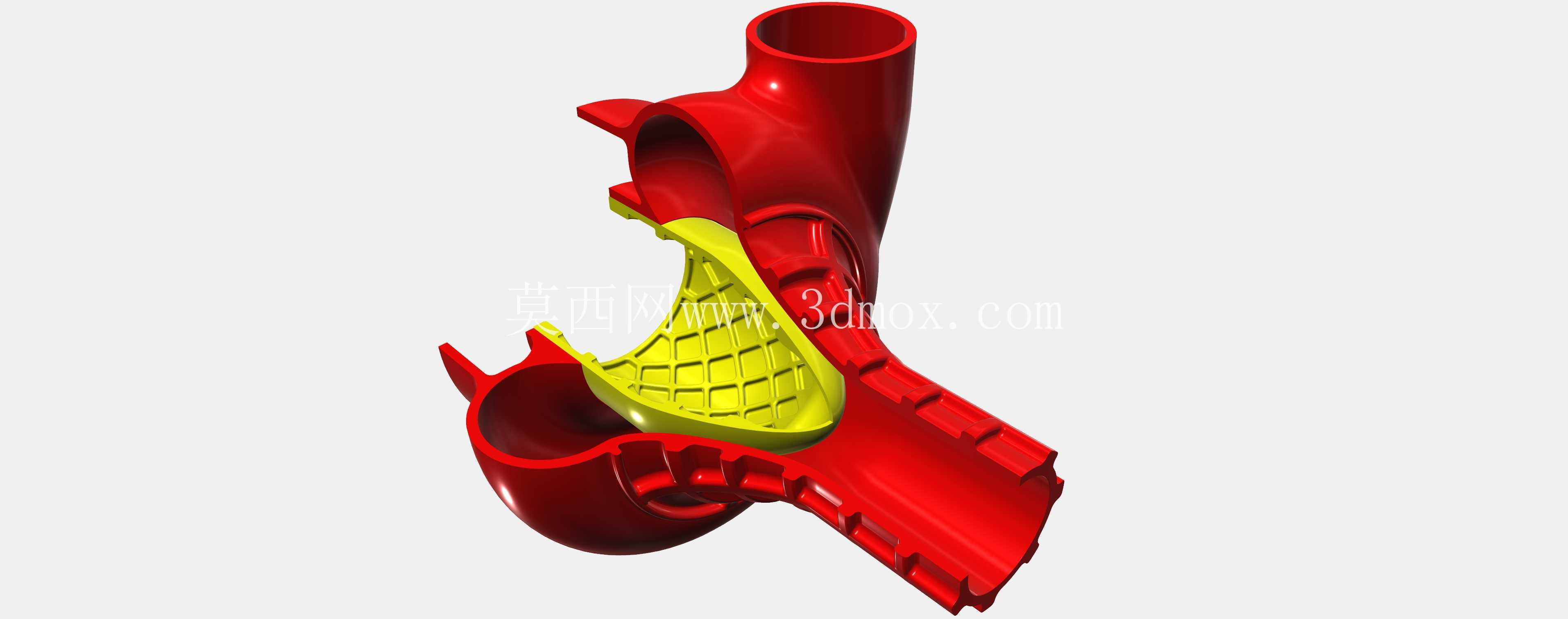

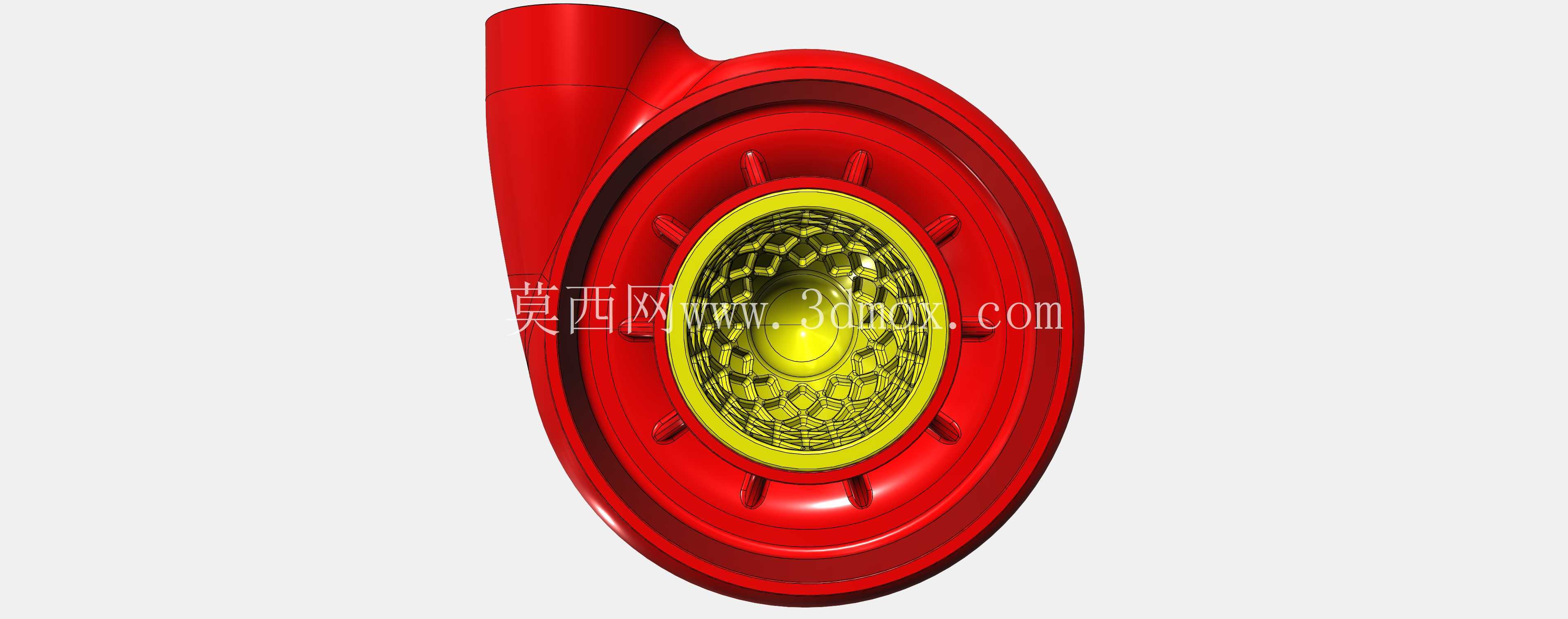

　　结构设计上，摒弃了传统蝶阀的中心轴旋转板结构，避免了转轴带来的流道遮挡、转轴处积碳卡滞的隐患，堵件采用圆锥尖端搭配圆柱段的结构，沿阀体纵向轴线做线性移动，通过圆盘推程结构改变阻塞程度，直接构成阀门出口的漏斗形节流边界。阀体主室与中央壳体采用环形结构设计，内部开口以中置恒定曲率的管状横截面为基础，向下部内侧四分之一方向延伸至漏斗形出口，出口上方设置内凹环形槽，槽体终止于圆柱形套环，套环围绕圆形孔口向上延伸，为堵件提供稳定的滑动导向边界，避免堵件在高频往复移动过程中出现偏磨、卡滞问题。

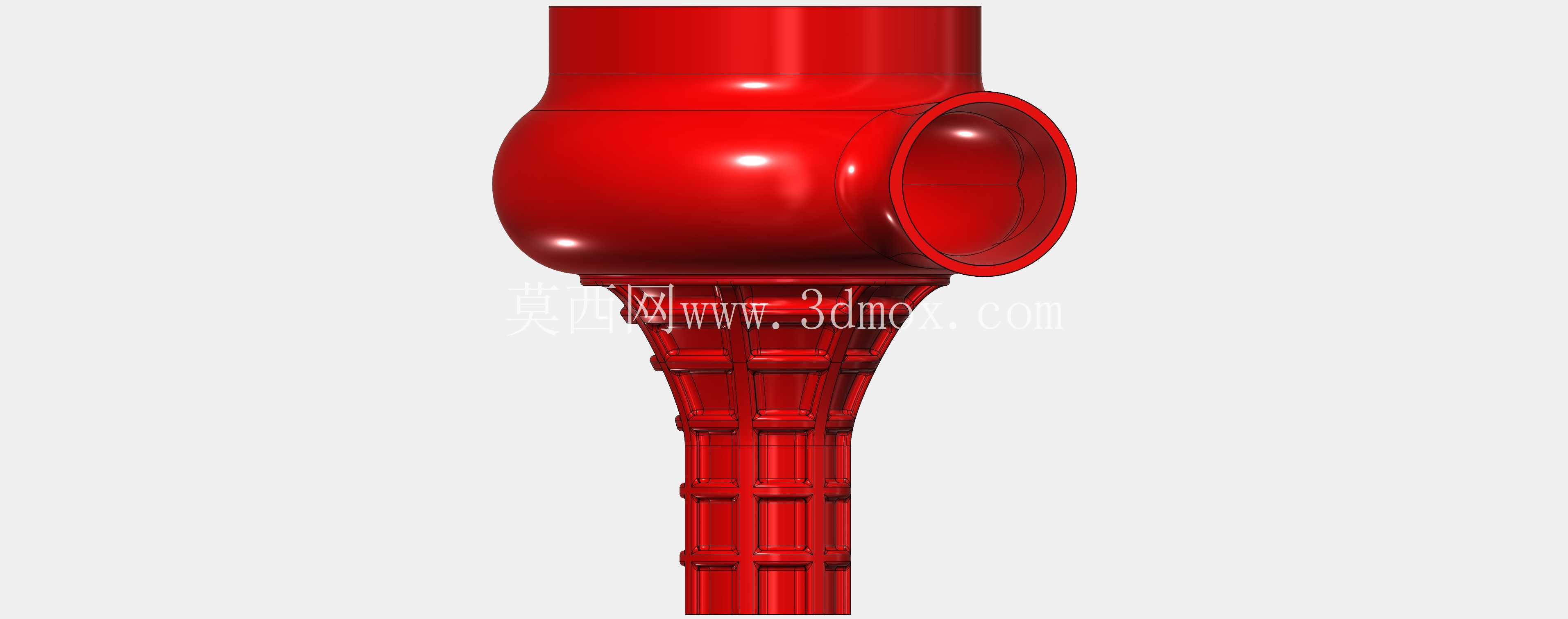

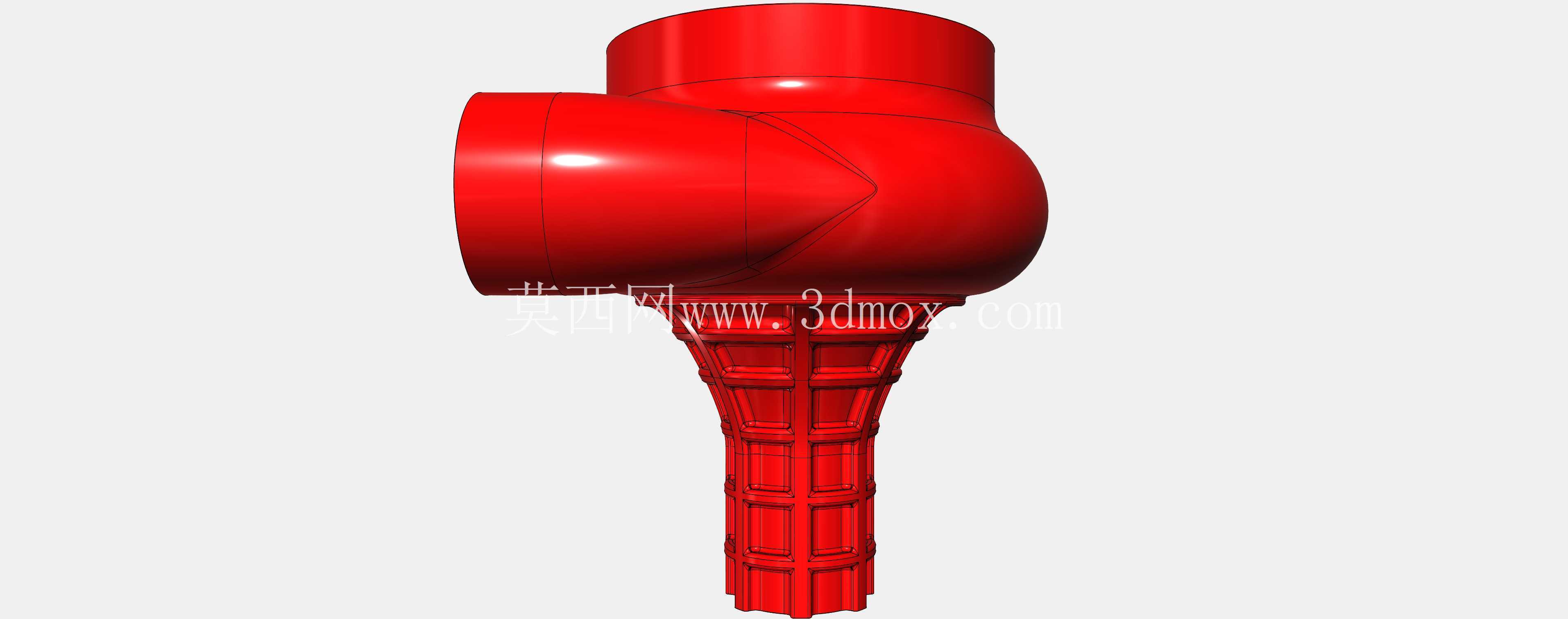

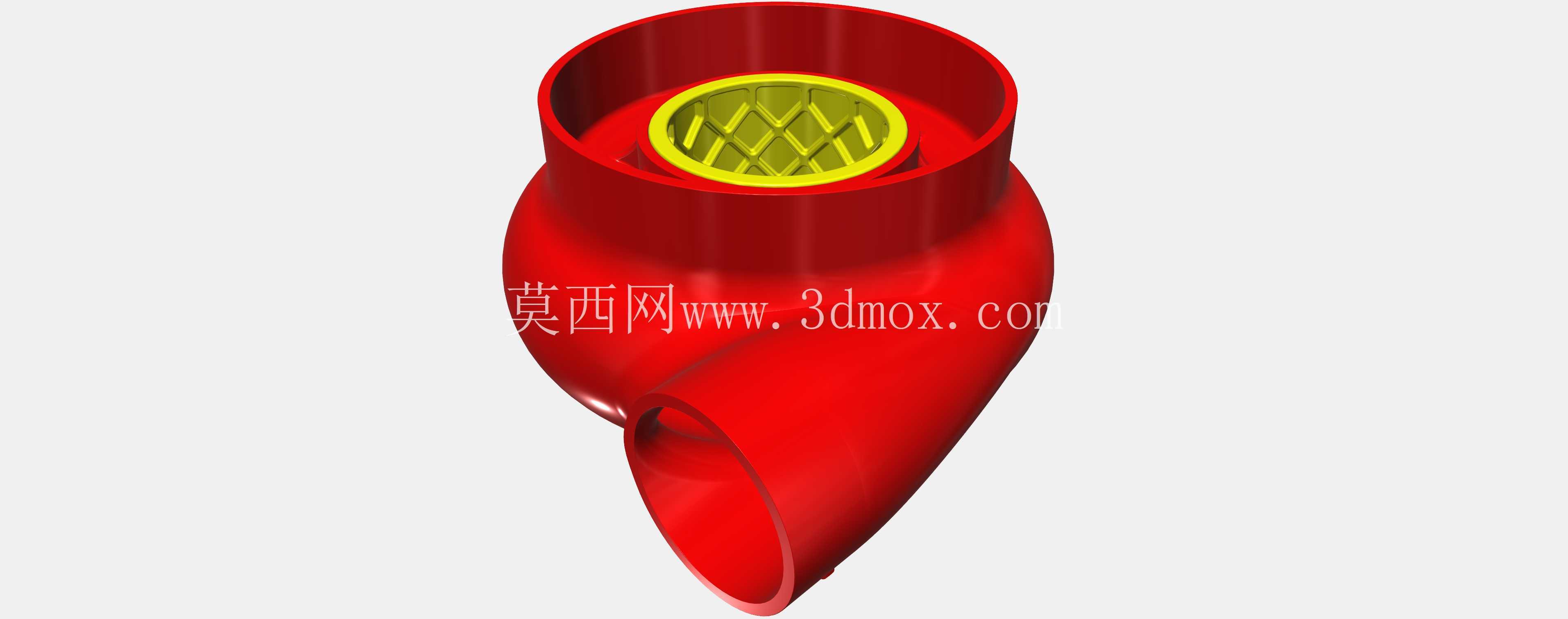

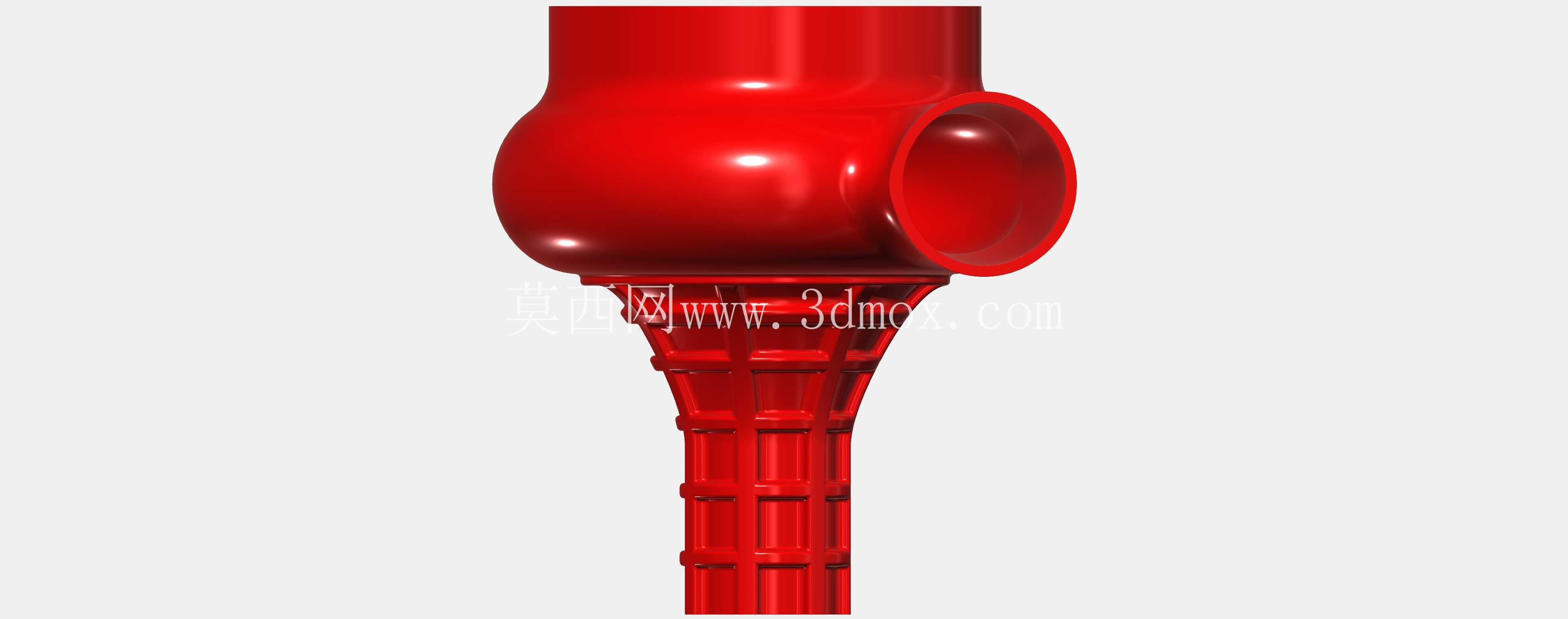

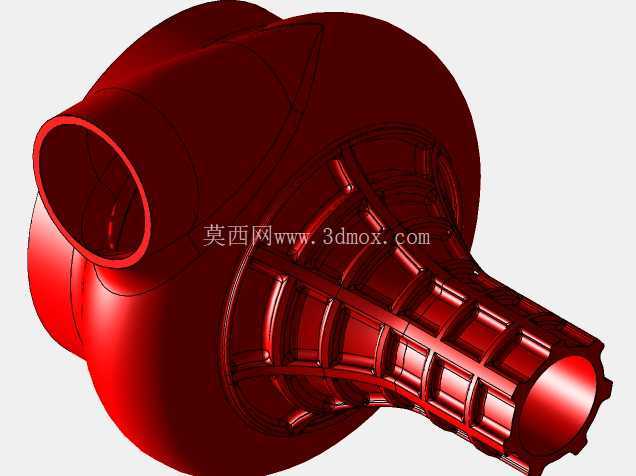

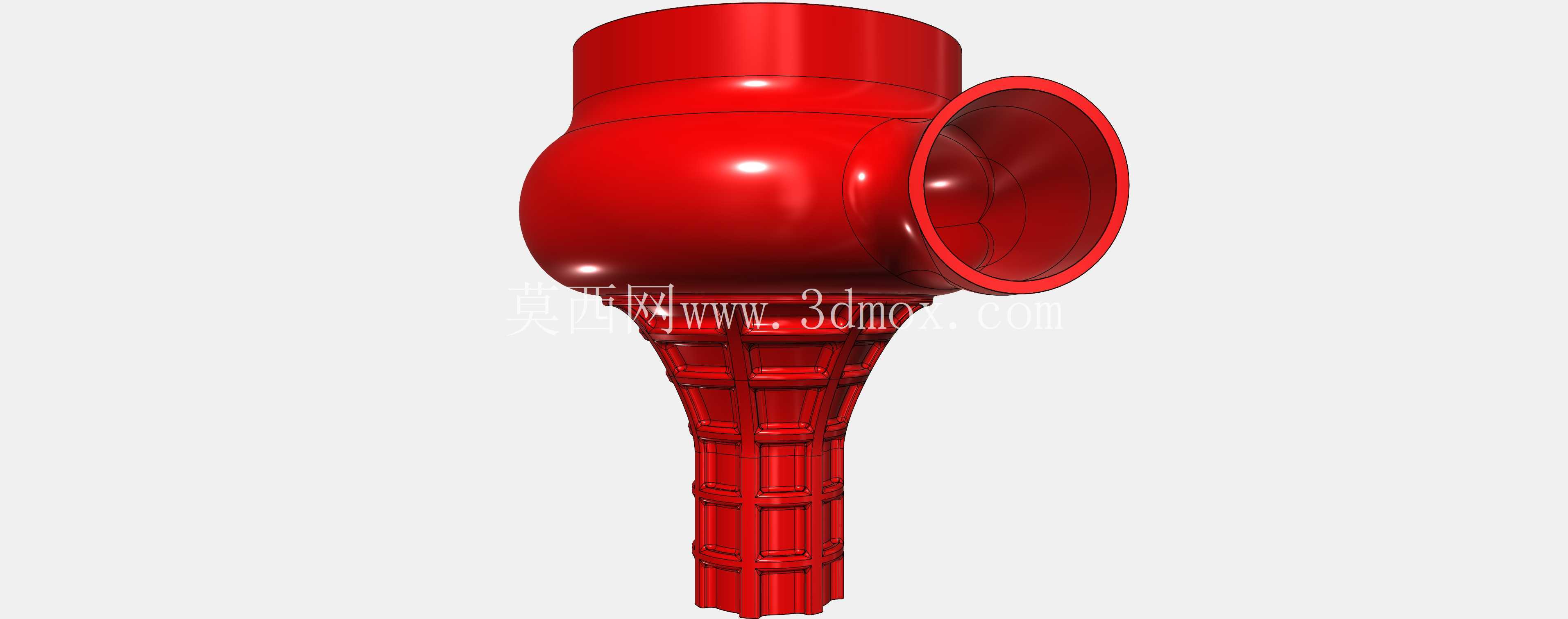

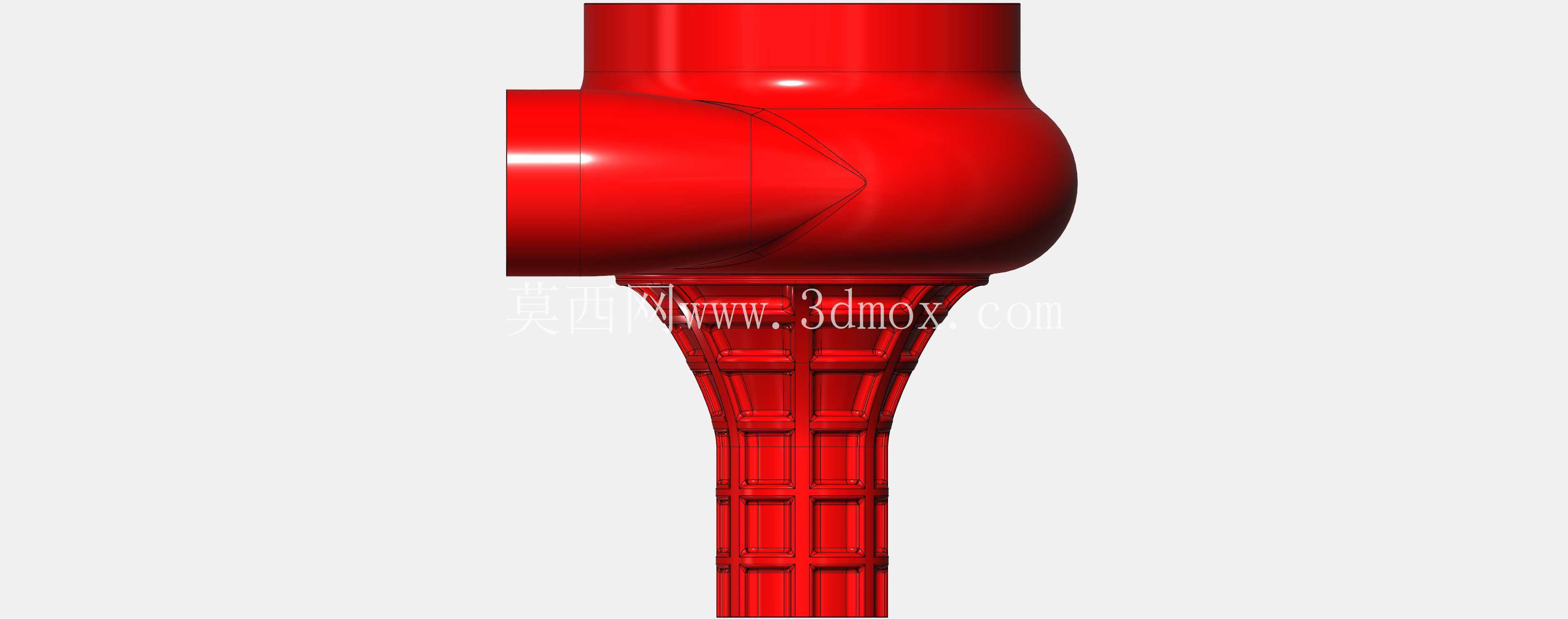

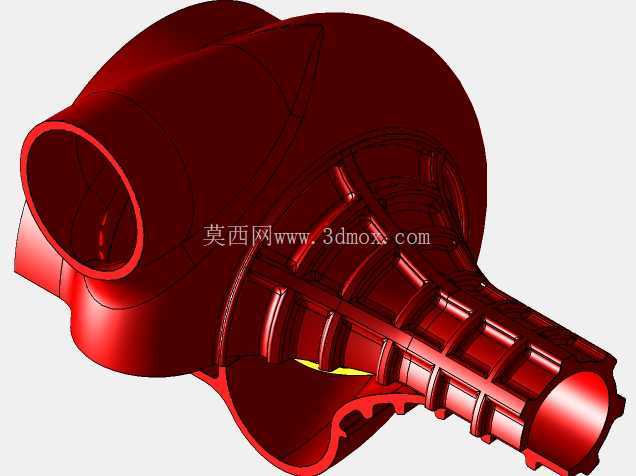

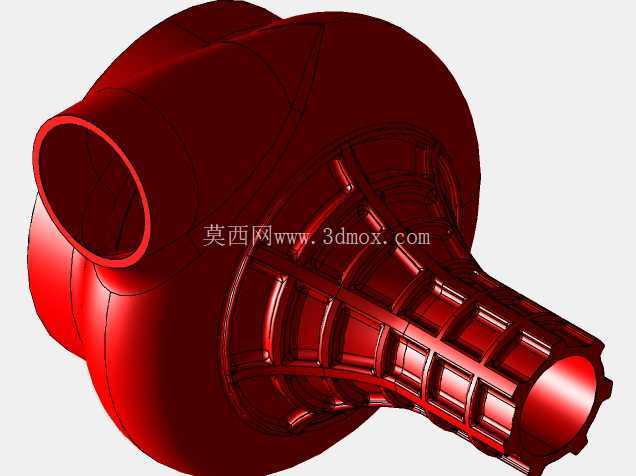

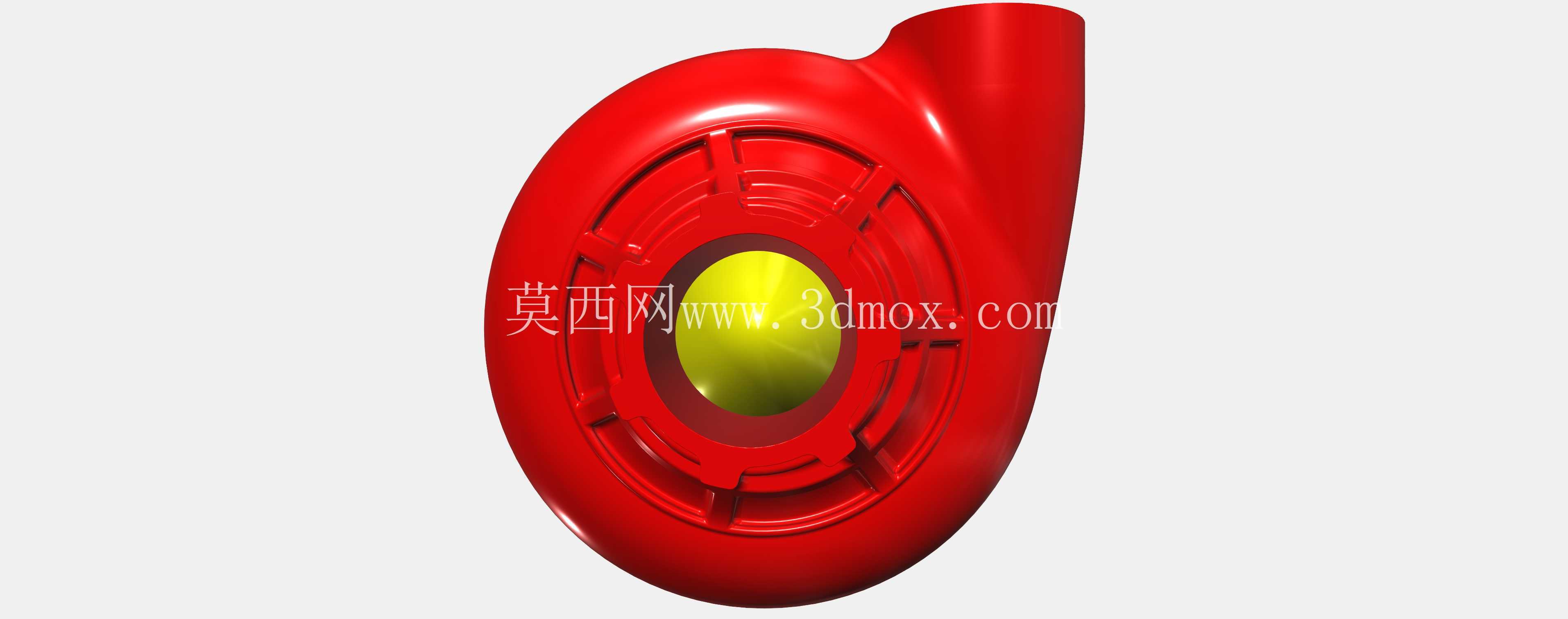

　　安装边界层面，整体结构采用圆柱状主壳体搭配侧置操纵端的布局，操纵端伸出的杆状结构用于连接驱动执行机构，可适配拉线驱动、电磁驱动等多种执行端连接形式，主壳体两端可直接对接标准通径的管路接口，无需额外加装转接法兰即可适配现有内燃机进气歧管、燃油供给管路的安装空间，整体外轮廓无突出尖锐结构，可在紧凑的发动机舱布局中预留足够的安装间隙，避免与周边管路、线束产生干涉。从流道性能角度看，环形内室的设计可让气流在进入节流段前形成稳定的环形流态，减少气流直接冲击堵件带来的紊流噪声，同时抛物线形漏斗出口可让气流在流出节流段后逐步扩散，降低节流后的压力脉动，减少对下游燃烧室进气稳定性的干扰。
