低压高输出丙烷燃气调压调节器结构

　　这款低压高输出丙烷调节器，主要面向户外露营烧烤、商用炒炉、便携式燃气加热器等以丙烷为燃料的民用及小型商用燃气设备场景，核心作用是将丙烷钢瓶内的高压气态丙烷，降压至设备燃烧所需的稳定低压区间，同时在供气过程中维持输出压力的动态稳定，避免因钢瓶内压力随燃料消耗下降、或是下游用气流量波动时，出现火焰忽大忽小、离焰、回火甚至供气压力超标的问题，保障燃气燃烧工况稳定。

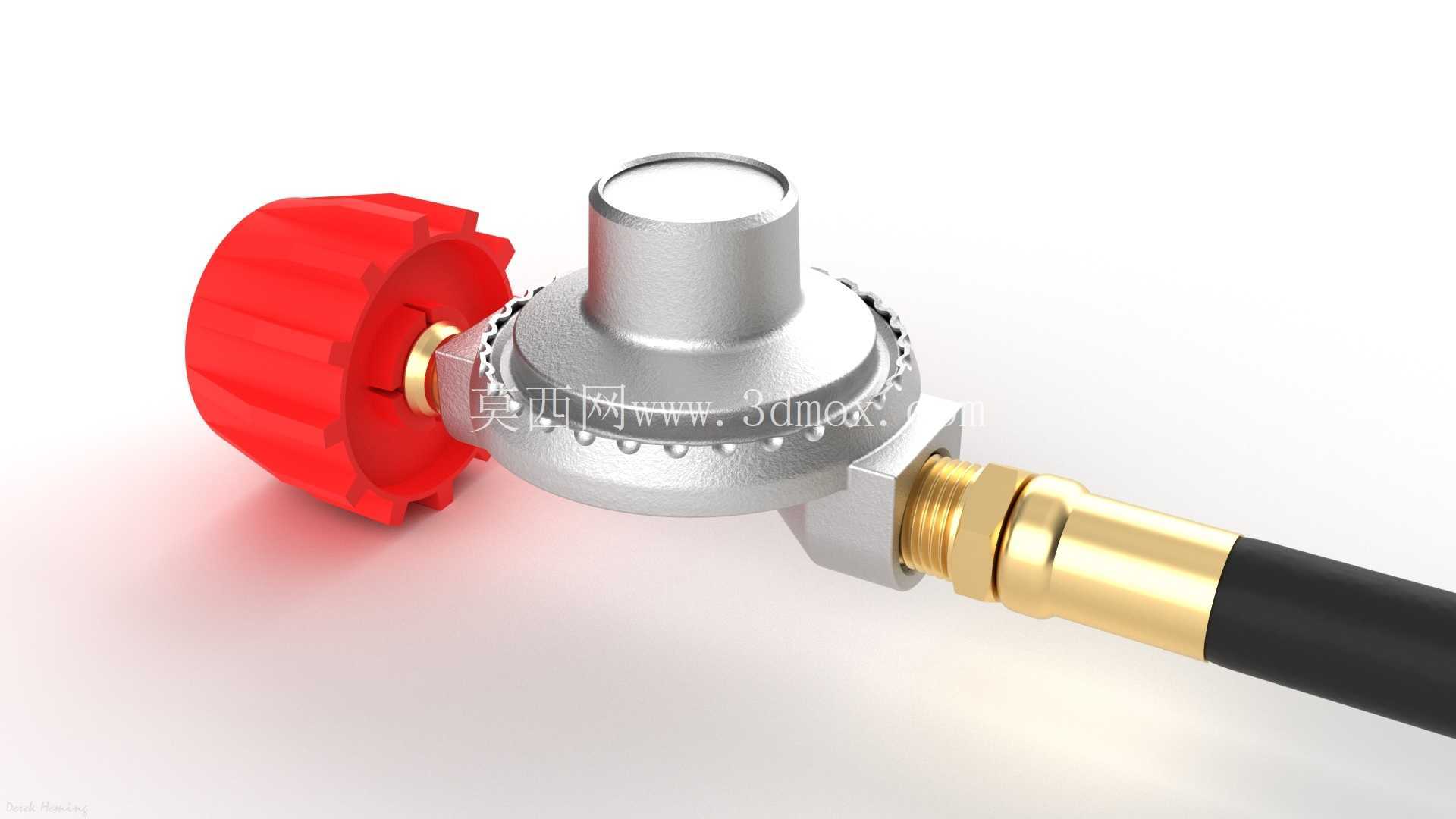

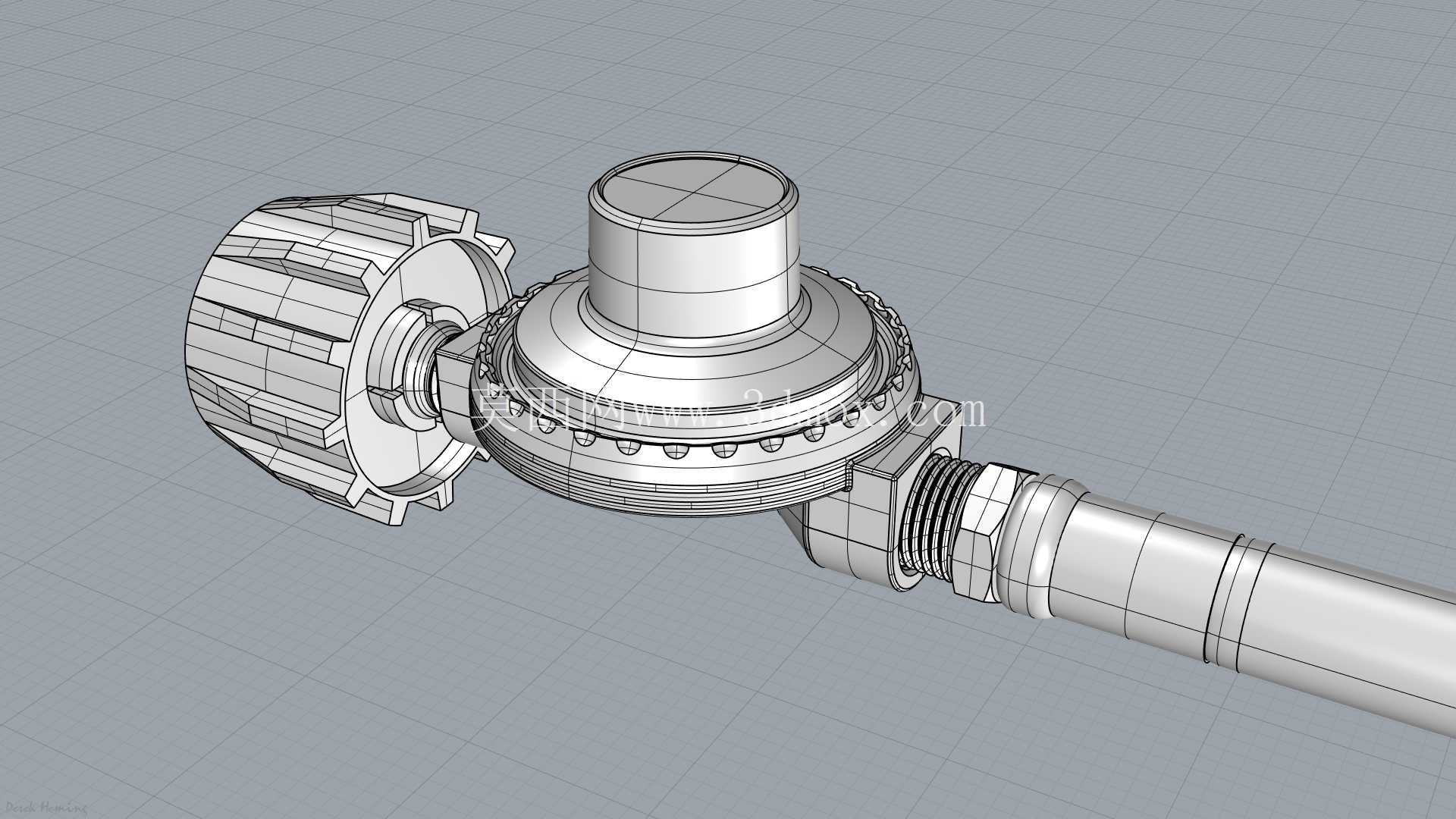

　　建模过程全程依托卡尺实物测绘完成，所有尺寸单位采用毫米，完全还原实物的装配边界与外形轮廓，调节器主体采用锌合金压铸成型的壳体结构，进气端设计有带防滑棱纹的红色手拧旋钮，旋钮表面做了周向均匀分布的凸棱结构，无需额外工具即可徒手完成与钢瓶角阀的旋接安装，旋钮与壳体之间设置有密封结构，避免高压燃气从装配缝隙泄漏。壳体顶部设置有压力感应膜片的封装压盖，压盖边缘做了滚花边的压合结构，将内部的橡胶膜片牢牢压紧在壳体上下盖之间，膜片会随下游输出压力的变化产生位移，联动内部的阀瓣开度调整，实现压力的自动调节。

　　出气端采用黄铜材质的快插式宝塔接头结构，接头表面加工有多道环形防滑槽，可直接适配标准内径的燃气橡胶软管，插接后配合喉箍锁紧即可实现可靠密封，避免软管脱落引发燃气泄漏。建模过程中完整还原了各个零件的装配关系，包括手轮与阀芯的连接间隙、膜片的安装限位、接头与壳体的螺纹旋合长度，所有配合面的尺寸公差均按照实物测绘值还原，可直接用于燃气管路系统的装配干涉校验、燃气设备的整机布局设计参考。

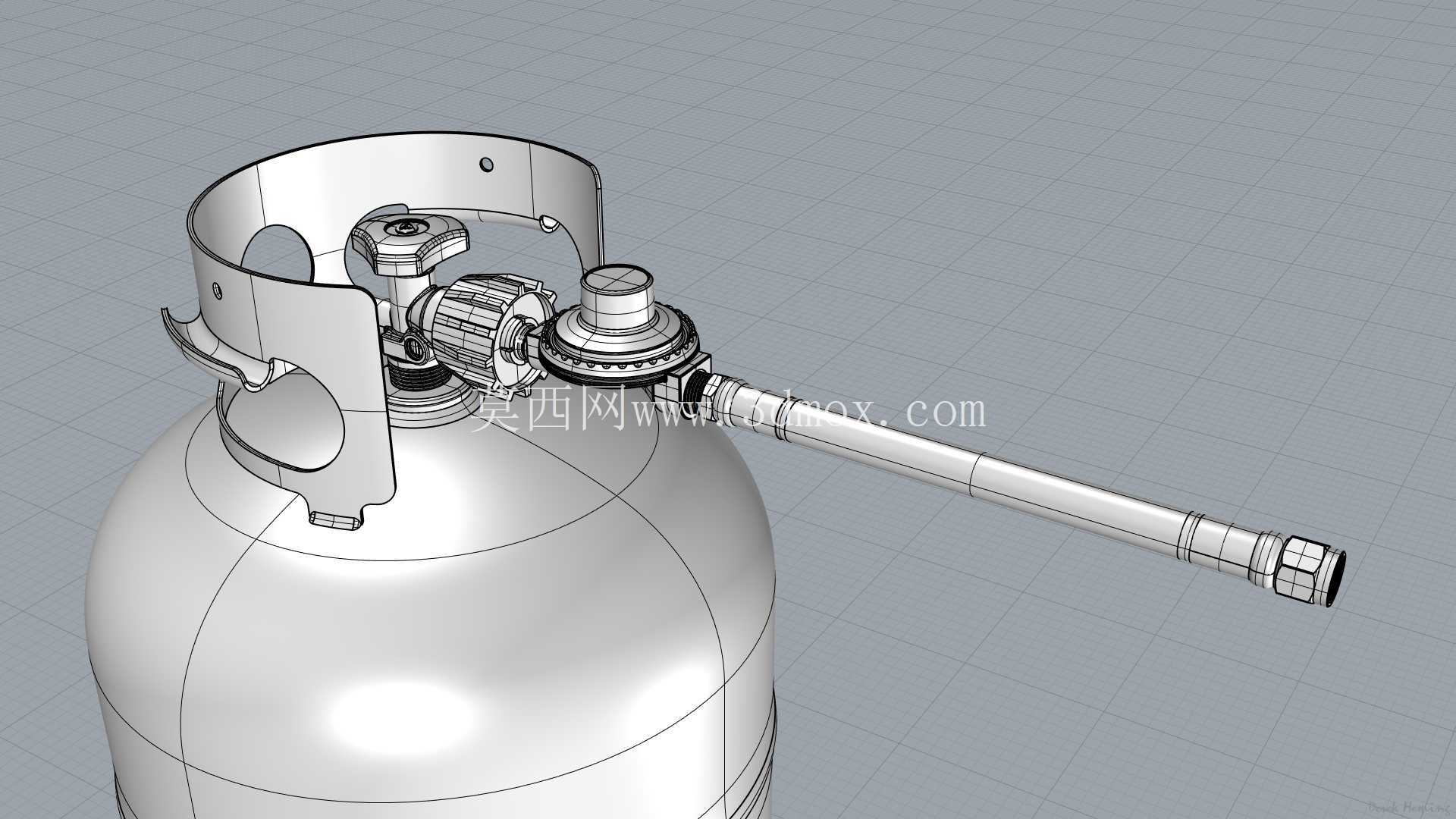

　　在实际安装场景中，该类调节器的安装边界需要预留足够的手拧操作空间，红色手轮的旋转半径范围内不能布置其他遮挡部件，避免安装时无法徒手拧紧；出气端连接软管后需要保留至少30mm的软管直线段，避免软管过度弯折导致供气流量受阻。调节器自身的流通能力可满足单台大功率户外烧烤炉、小型商用炒灶的用气流量需求，低压输出的压力特性匹配民用丙烷燃烧器的设计压力区间，无需额外增设二级调压装置即可直接对接燃烧部件使用。壳体的金属结构具备足够的结构强度，可承受日常使用中的磕碰、户外环境的温湿度变化，金属接头的抗老化性能优于塑料接头，可在长期使用中避免因材料老化出现的密封失效问题。
