双天线工业数传调制解调器结构设计

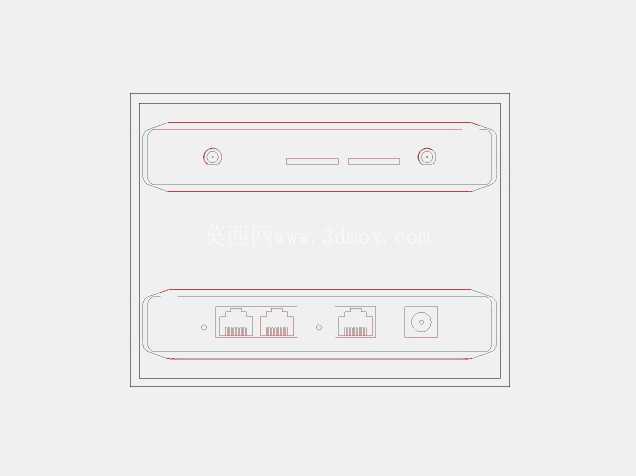

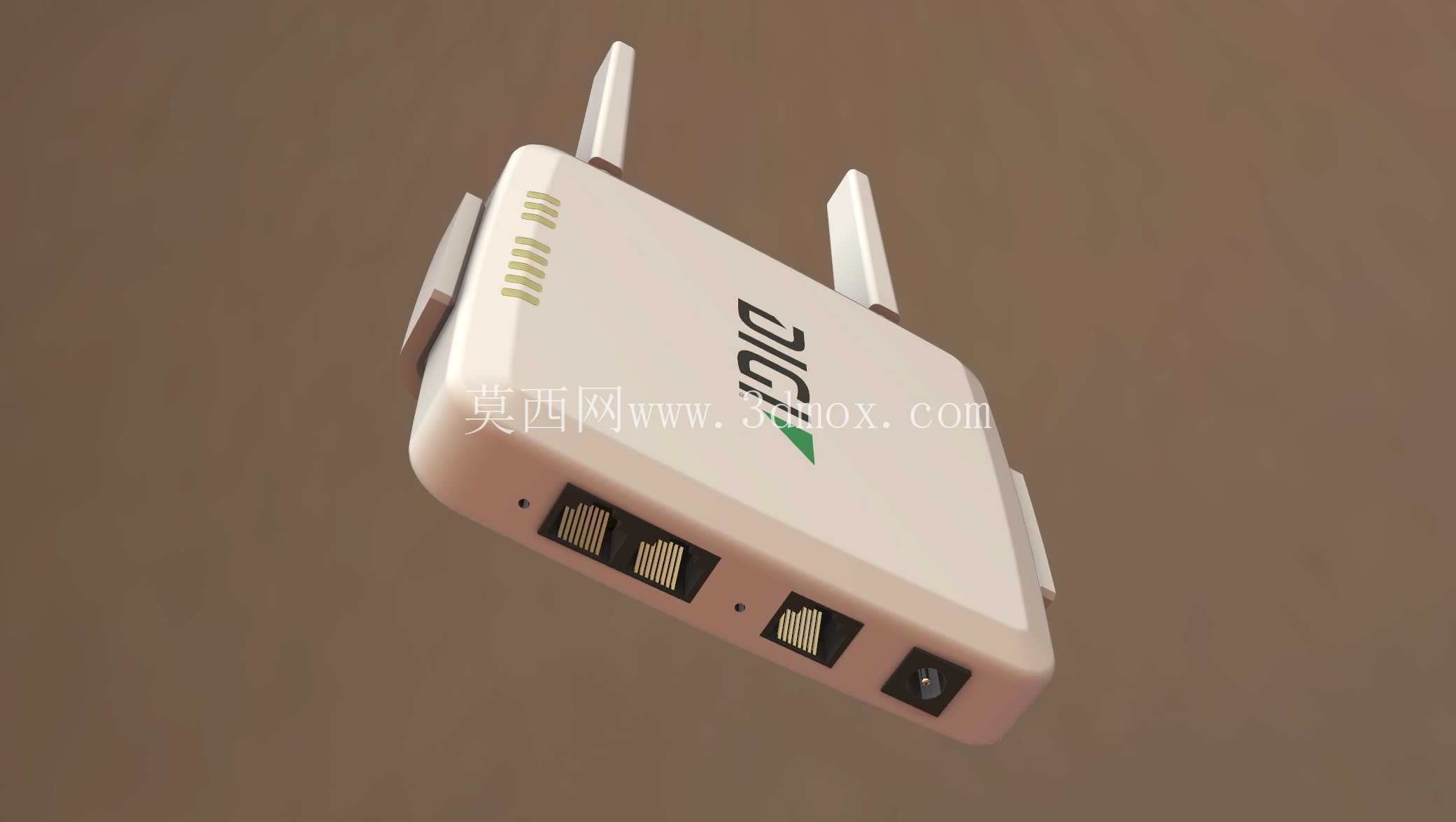

　　这款双天线数传设备的结构设计，首先围绕工业现场的实际部署需求展开，日常多应用在车间设备组网、分布式传感数据回传、户外工控站点通讯这类场景，承担串行数据与网络信号的转换传输职能，解决工业场景下有线布线难度大、长距离数据传输稳定性不足的问题。从功能布局来看，机身侧面预留的多类接口，分别对应电源接入、有线网络连接、串行设备对接的需求，接口位置做了内凹防护设计，避免现场插拔线缆时外力直接冲击接口焊盘，提升长期使用的结构可靠性。

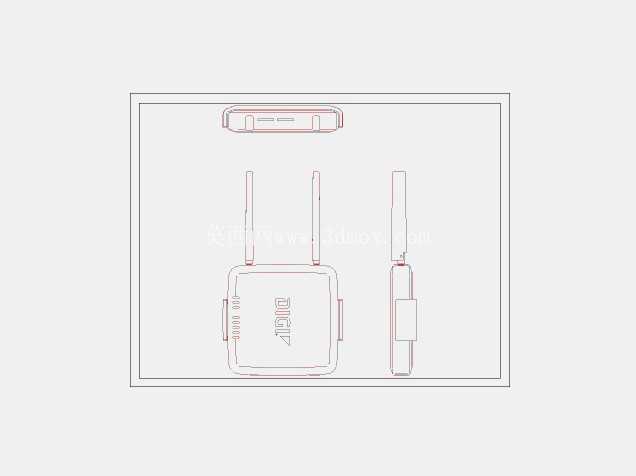

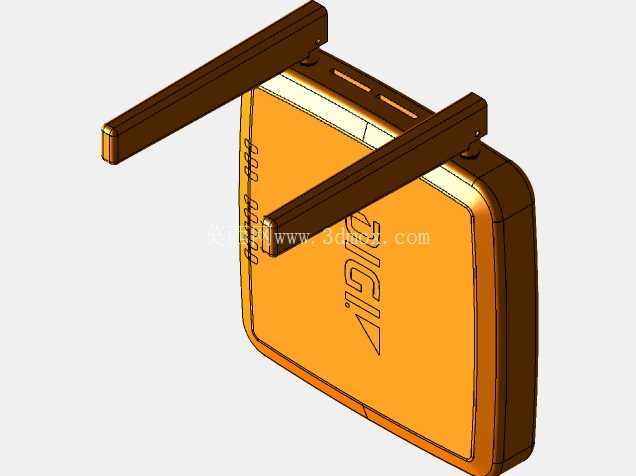

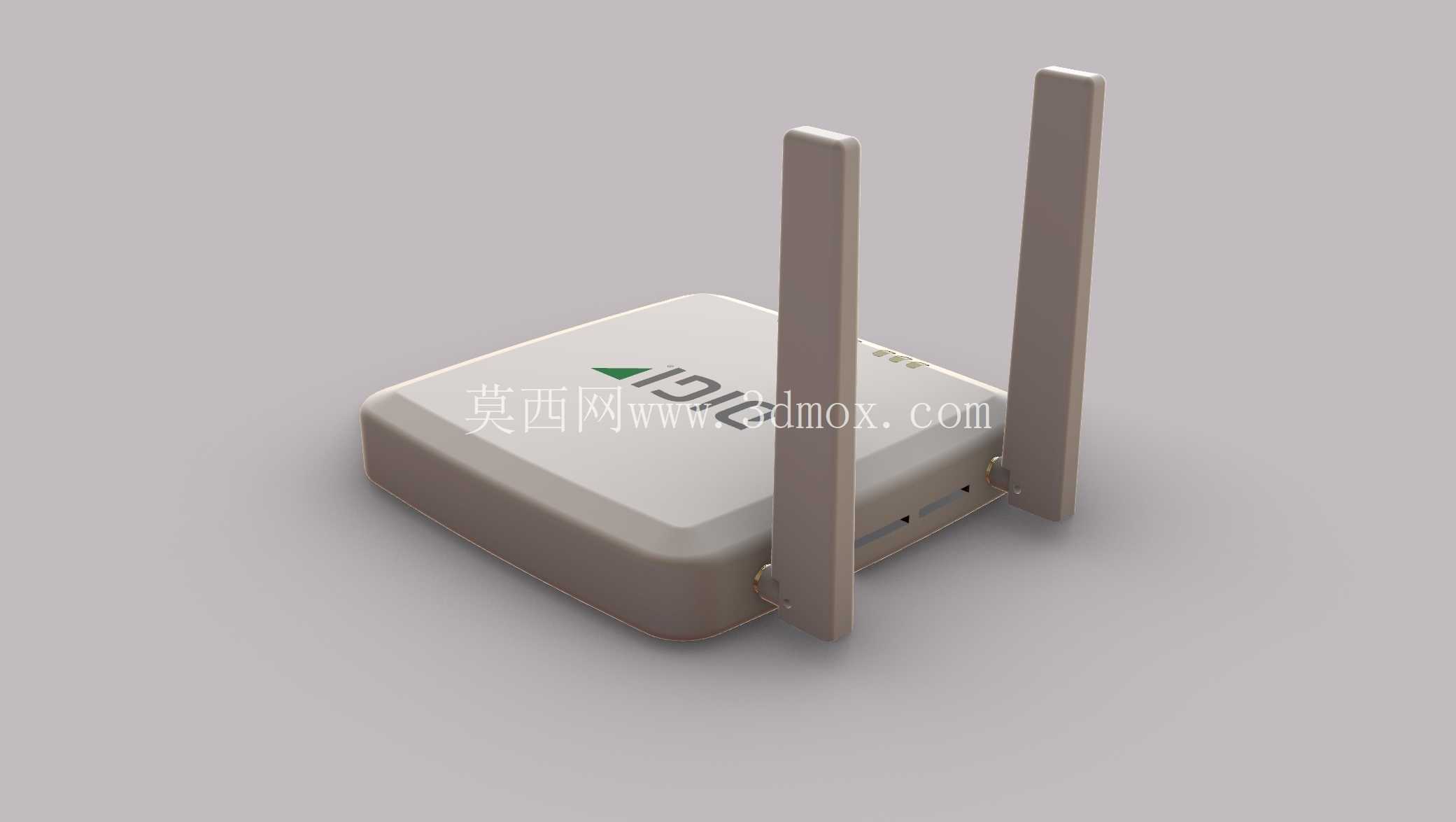

　　双天线采用外置可调整角度的设计，能够根据现场信号遮挡情况调整天线朝向，相比内置天线的方案，信号覆盖角度调整更灵活，适配金属机柜遮挡、建筑墙体阻隔等复杂安装环境，天线与机身的连接座做了加强筋补强，避免现场调整角度时连接处断裂。设计阶段同时考虑了水平放置与垂直壁挂两种安装方向，机身外壳的边角做了圆弧过渡，避免安装操作时剐蹭施工人员，壳体表面的指示灯排布在机身正面靠前位置，水平放置或者壁挂安装时，运维人员都能直观观察设备的运行状态，无需俯身或者探入机柜内部查看。

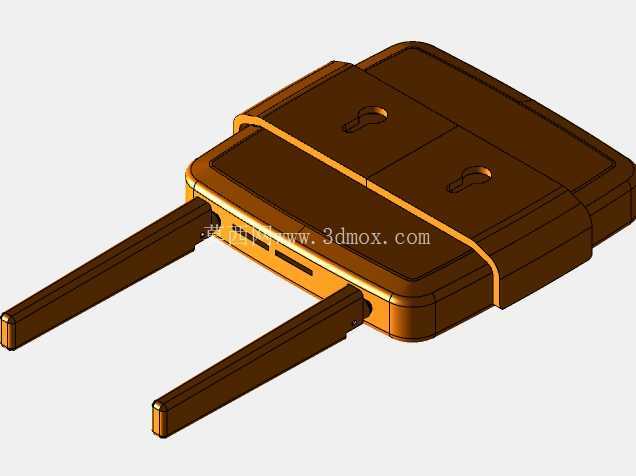

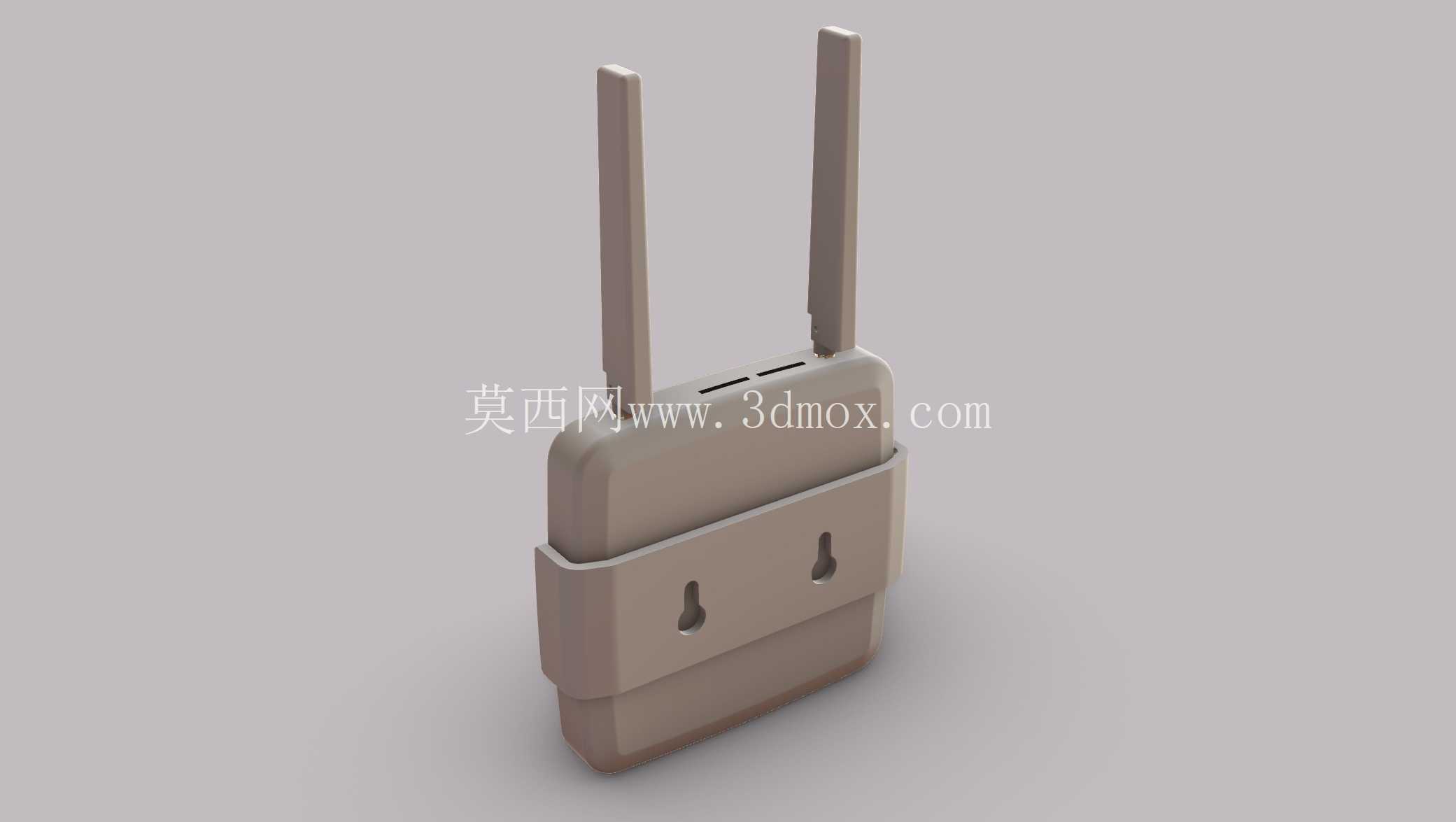

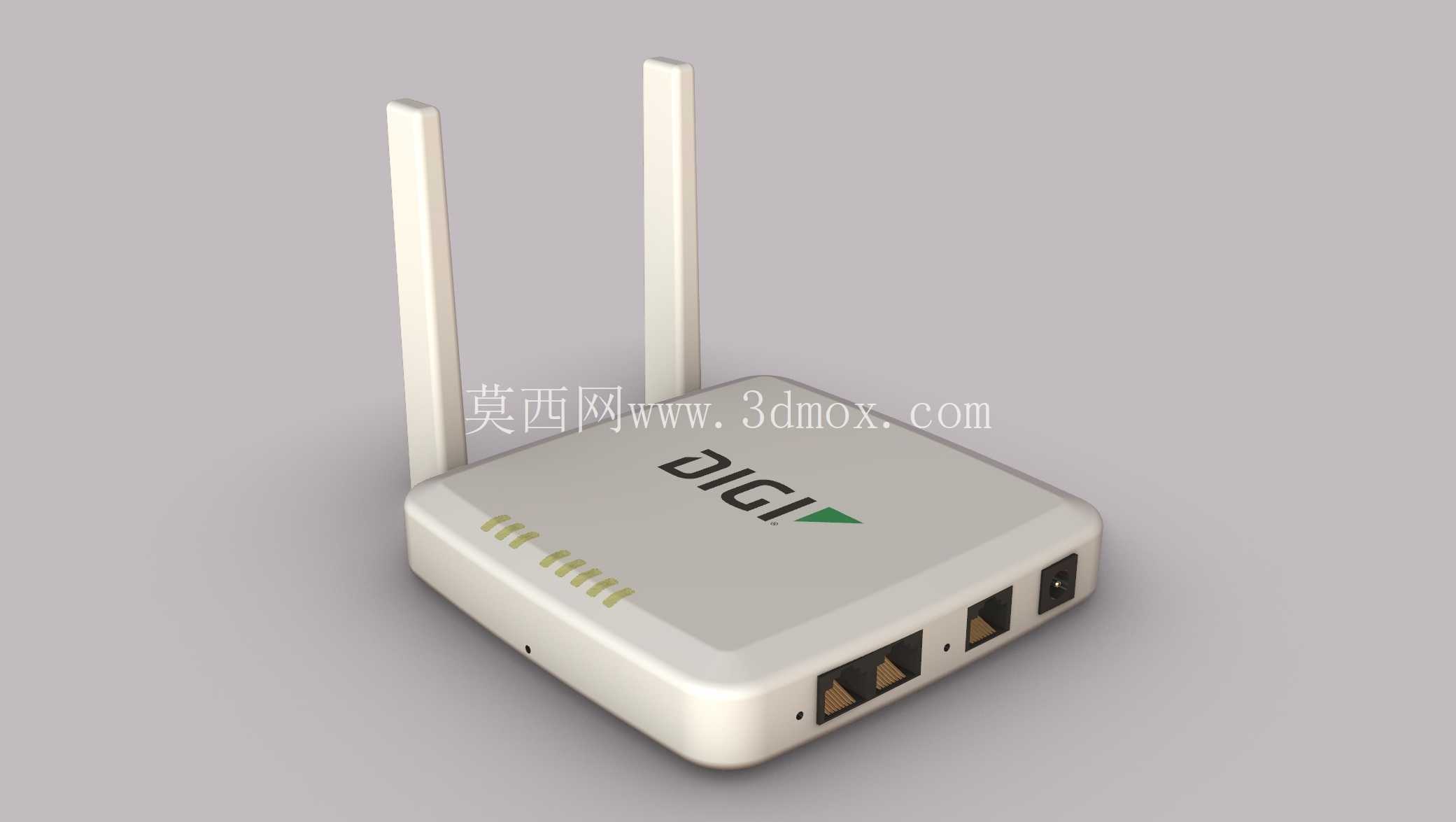

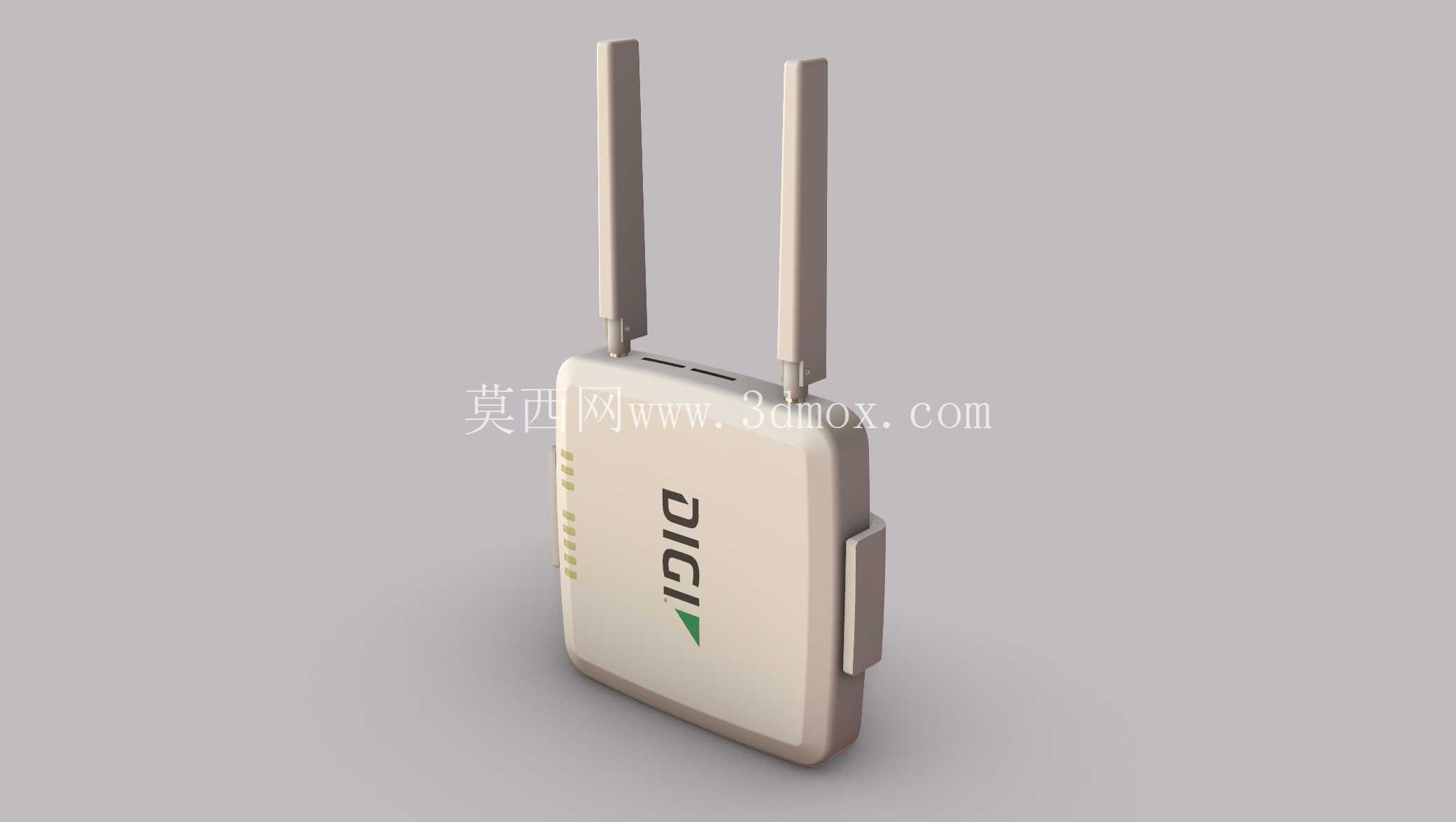

　　安装边界方面，机身整体采用方正紧凑的壳体设计，占用安装空间小，水平放置时底部预留了防滑胶垫的安装位，放置在操作台或者机柜层板上不会轻易滑动；垂直安装时配套的壁挂夹结构仅作为临时固定辅助，正式部署时需要搭配配套的标准安装件完成固定，避免设备脱落。壳体的上下盖采用卡扣加螺丝的双重固定方式，既方便后期运维时拆开壳体检修内部电路板，也能保证工业场景下壳体的拼接强度，避免现场振动导致壳体松脱。机身侧面的散热缝隙排布避开了接口区域，防止灰尘、溅落的液体顺着缝隙直接进入内部电路板，兼顾散热性能与基础防护能力，整体结构没有冗余的装饰性设计，所有外形特征都围绕安装便捷性、运维便利性、环境适应性三个核心需求设计，能够适配多数工业现场的数传终端部署要求。
