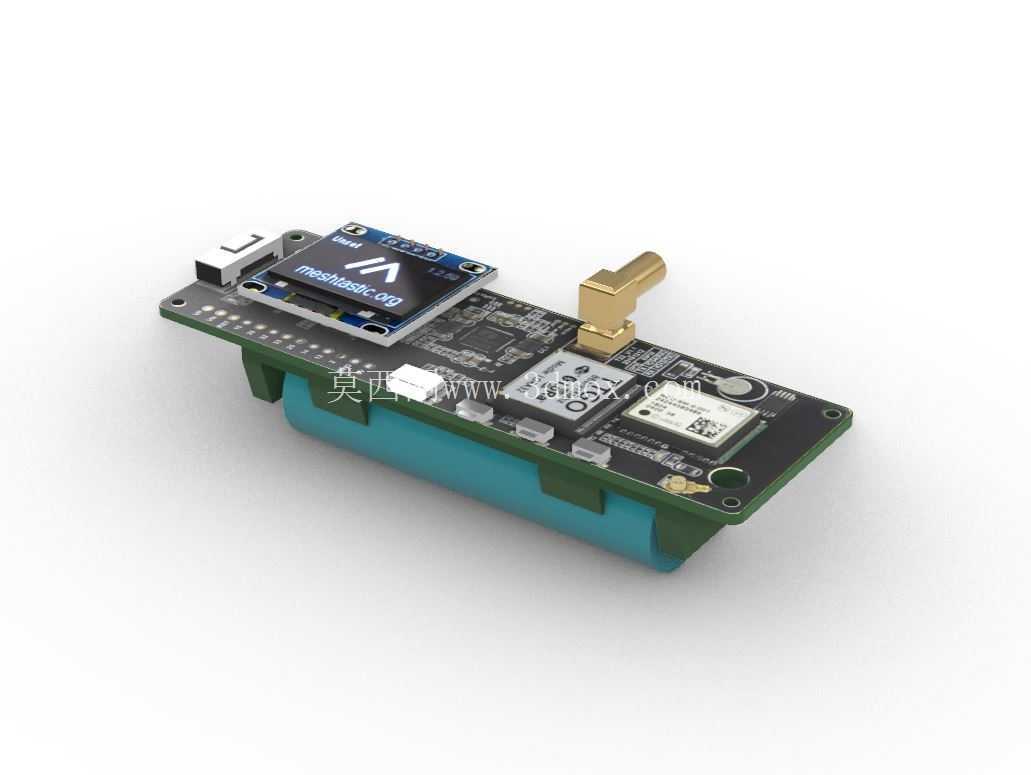

TTGO LilyGo T-beam v1.2开发板实际尺寸结构

　　在物联网终端硬件的结构适配设计中，开发板的精准尺寸建模是外设集成、外壳定制、安装布局环节的核心依据，这款TTGO LilyGo T-beam v1.2的实际尺寸三维结构，可直接支撑各类户外定位、低功耗采集场景的硬件落地工作。从实际工程应用来看，该开发板常被用于野外环境监测节点、资产定位追踪终端、LoRaWAN网关子节点等场景，这类应用往往需要将板卡集成到防水外壳、设备舱体或者定制支架中，对板卡的外轮廓、接插件突出高度、安装孔位的精度要求极高，一旦尺寸出现偏差，就会出现接插件干涉、安装孔对位不准、外壳合缝漏隙等问题，直接影响终端的防护性能与装配效率。

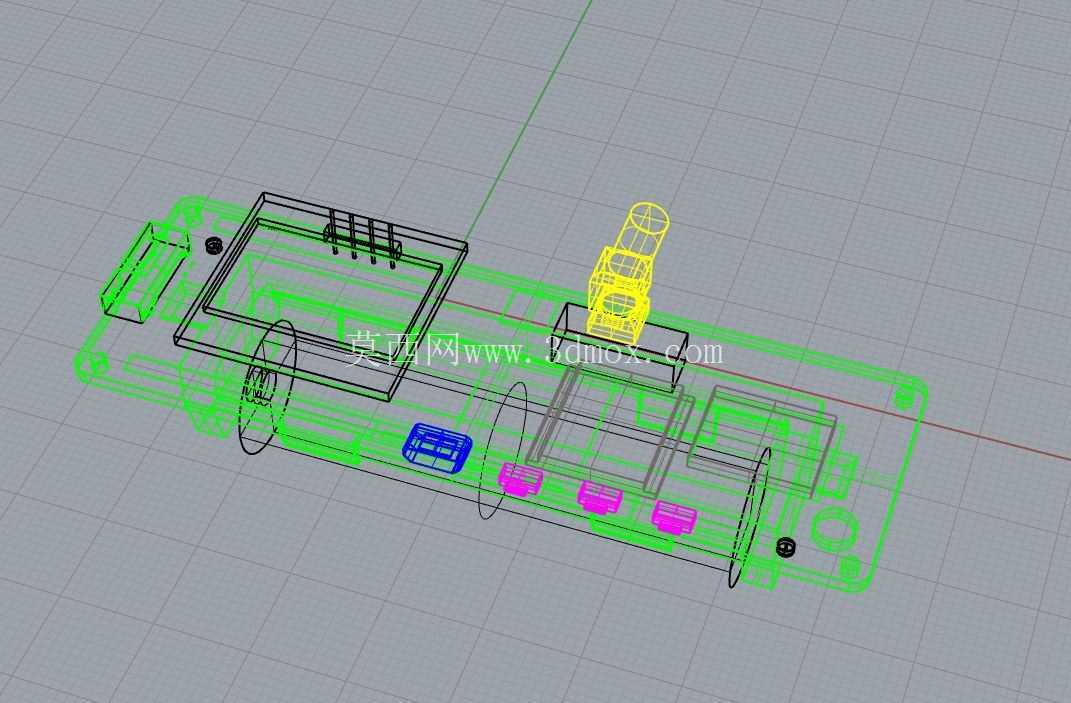

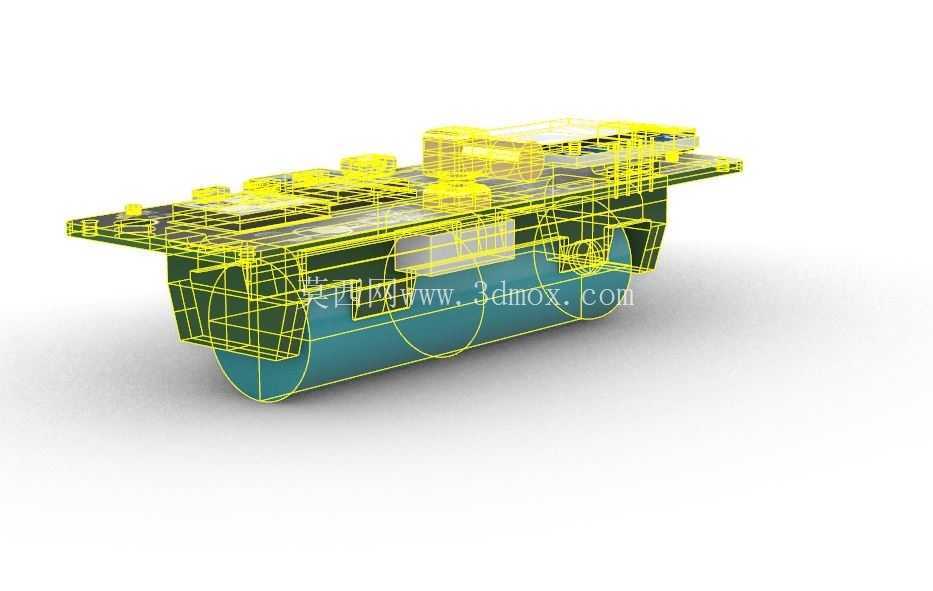

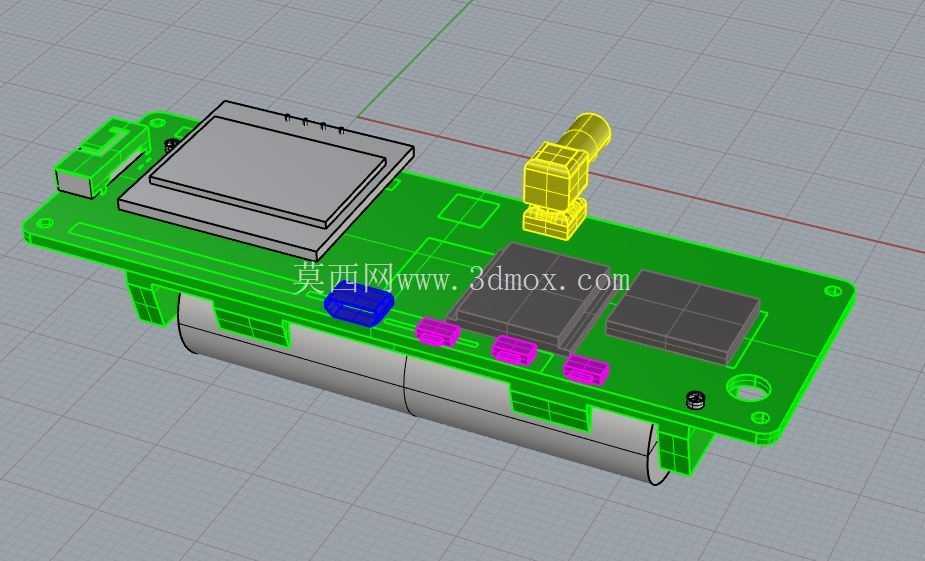

　　建模过程中完全还原了板卡的真实外形边界，包括板身四个角的安装孔位坐标、侧边USB接口、天线座、排针排母的突出高度，以及板载GPS模块、LoRa模块、电源管理芯片的元器件实际占位，没有做任何简化省略，结构设计人员可以直接将该模型导入装配体，提前验证外壳内部的空间余量，规划走线路径，避免后期打样出现结构干涉。设计思路上完全遵循实物的堆叠逻辑，区分了PCB板基层、顶层元器件层、底层焊接件的不同高度差，对于板上凸起较高的SMA天线座、USB接口等部件，单独标注了安装避让区域，方便结构工程师在设计固定结构时预留足够的操作空间，比如在设计板卡压条时，可直接避开高器件区域，防止压件造成短路。

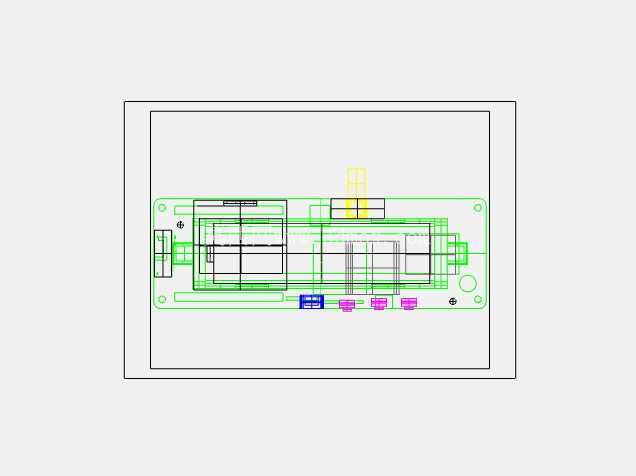

　　从安装边界来看，板卡的长宽尺寸严格匹配实物，安装孔的孔径、孔距完全按照实际测绘值还原，不管是采用铜柱支撑固定，还是采用导轨卡槽安装，都可以直接调用该模型完成固定结构的设计，不需要反复核对实物测量。对于做低功耗物联网终端开发的工程师来说，该模型还可以辅助评估电池仓的布局空间，根据板卡剩余的装配间隙匹配合适容量的锂亚电池或者聚合物锂电池，平衡终端续航与整体体积，在户外资产追踪这类对设备体积有严格要求的场景中，精准的板卡模型能大幅压缩整体结构的冗余空间，让终端设备更紧凑便携。
