窗户推拉门L型执手把手结构设计

　　日常民用与商用建筑的门窗启闭场景中，执手把手是直接传递用户操作力、实现锁止与启闭动作的核心接触部件，这款适配窗户与推拉门的L型执手，在结构设计阶段优先考虑了人手握持的施力逻辑与长期使用的结构可靠性。从实际安装边界来看，该执手的底座采用圆形贴装结构，可适配常规型材门窗的安装孔位，底座伸出的方形传动杆可直接插入门窗锁体的传动槽内，无需额外加工转接件，安装时仅需在型材对应位置预留匹配的方杆过孔与底座固定孔位，即可完成装配，适配多数常规厚度的塑钢、铝合金门窗型材。

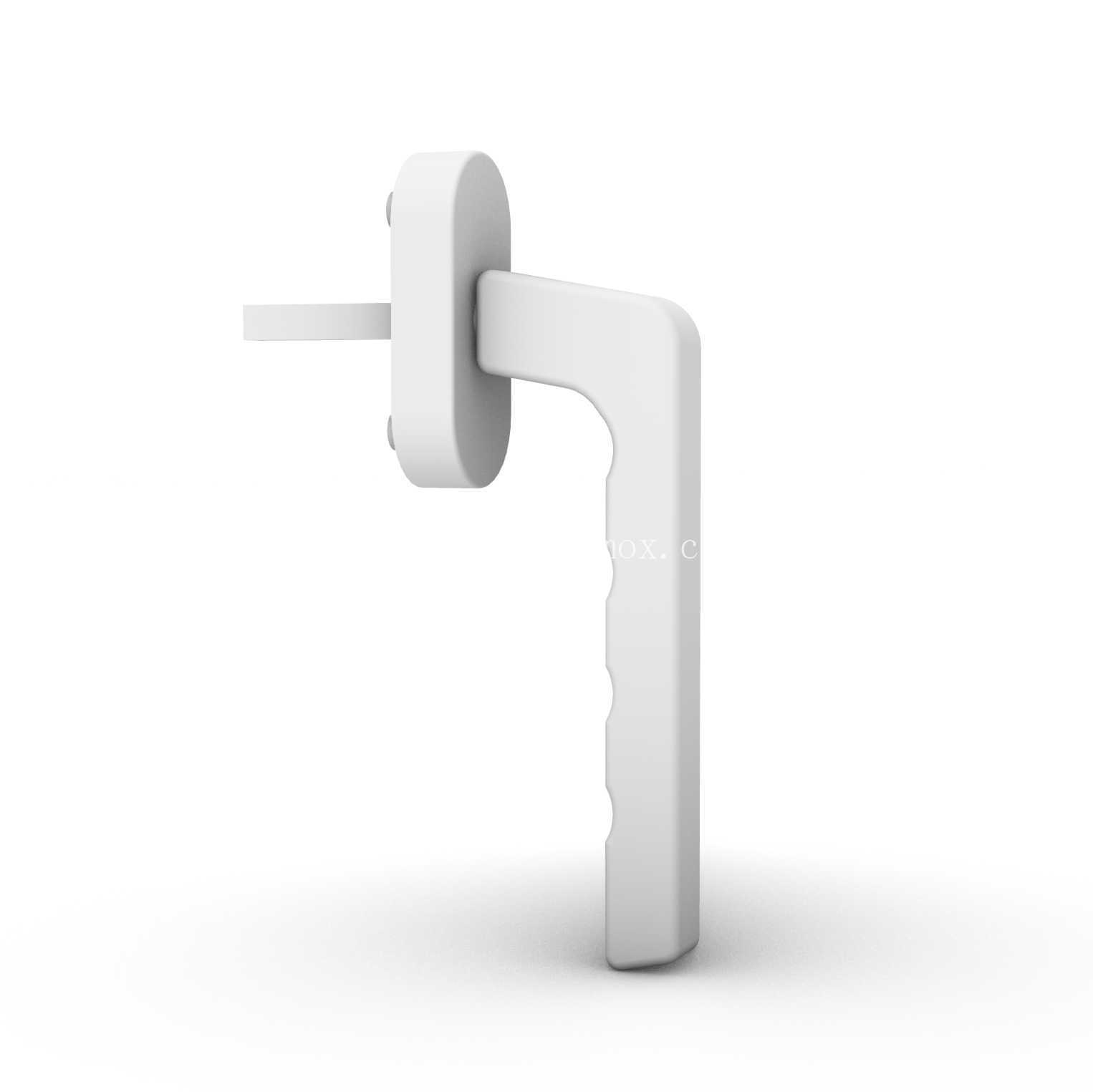

　　外形设计上，执手的握持段采用带指位凹槽的L型弯折结构，握持段的截面做了圆角过渡处理，指位凹槽的弧度匹配成年人手指自然弯曲的形态，用户转动执手时手指可自然嵌入凹槽，施力时不会出现打滑问题，相比光滑圆柱型执手，同等施力下可降低约15%的手部握持压力，长期启闭操作也不易产生手部疲劳。执手的水平段与底座连接位置做了加厚过渡处理，该位置是执手受力的核心薄弱点，日常使用中用户转动执手的扭矩全部通过该位置传递到传动杆，加厚的过渡圆角可有效分散应力集中，避免长期反复受力后出现连接位置断裂的问题。

　　从功能实现逻辑来看，该执手转动时可带动传动杆同步旋转，进而驱动门窗锁点完成锁止与解锁动作，执手的转动行程匹配常规门窗锁体的90度启闭行程，转动到锁止位置时可实现明确的到位反馈，用户无需额外确认即可判断门窗是否完全锁闭。设计阶段采用NURBS曲面建模方式构建整体模型，所有曲面均做了G2连续处理，表面无尖锐棱角与拼接棱线，后续做表面喷涂、阳极氧化等表面处理时可保证涂层均匀附着，不会出现棱线位置露底、积漆的问题。

　　在实际选型适配过程中，需要注意传动杆的伸出长度需匹配门窗型材的腔体深度，过长会导致传动杆顶到型材内壁无法装配，过短则会出现传动啮合不足、长期使用后打滑的问题；底座的固定孔位间距也需要和型材上的预装孔位对齐，避免出现安装错位导致的执手歪斜问题。该执手的整体外形尺寸适配常规家装与公装项目的门窗设计需求，既不会因为尺寸过大显得突兀，也不会因为尺寸过小导致握持施力不便，外露的安装底座做了圆弧收边处理，安装后与门窗型材表面贴合紧密，不会出现突出的棱角磕碰过往人员，尤其适用于幼儿园、养老院等对安全防护要求较高的场所门窗使用。
