减压阀用轻量化大象踏板结构设计

　　这款踏板构件主要配套减压阀类流体控制设备使用，常见于工业气动管路、车间集中供气系统、小型液压控制回路的末端操作工位，操作人员通过脚踩动作即可完成减压阀的压力调节、通路启闭操作，解放双手完成上下料、工件对位等同步作业，在装配生产线、气动工装工位、汽修作业场景中适配性较强。

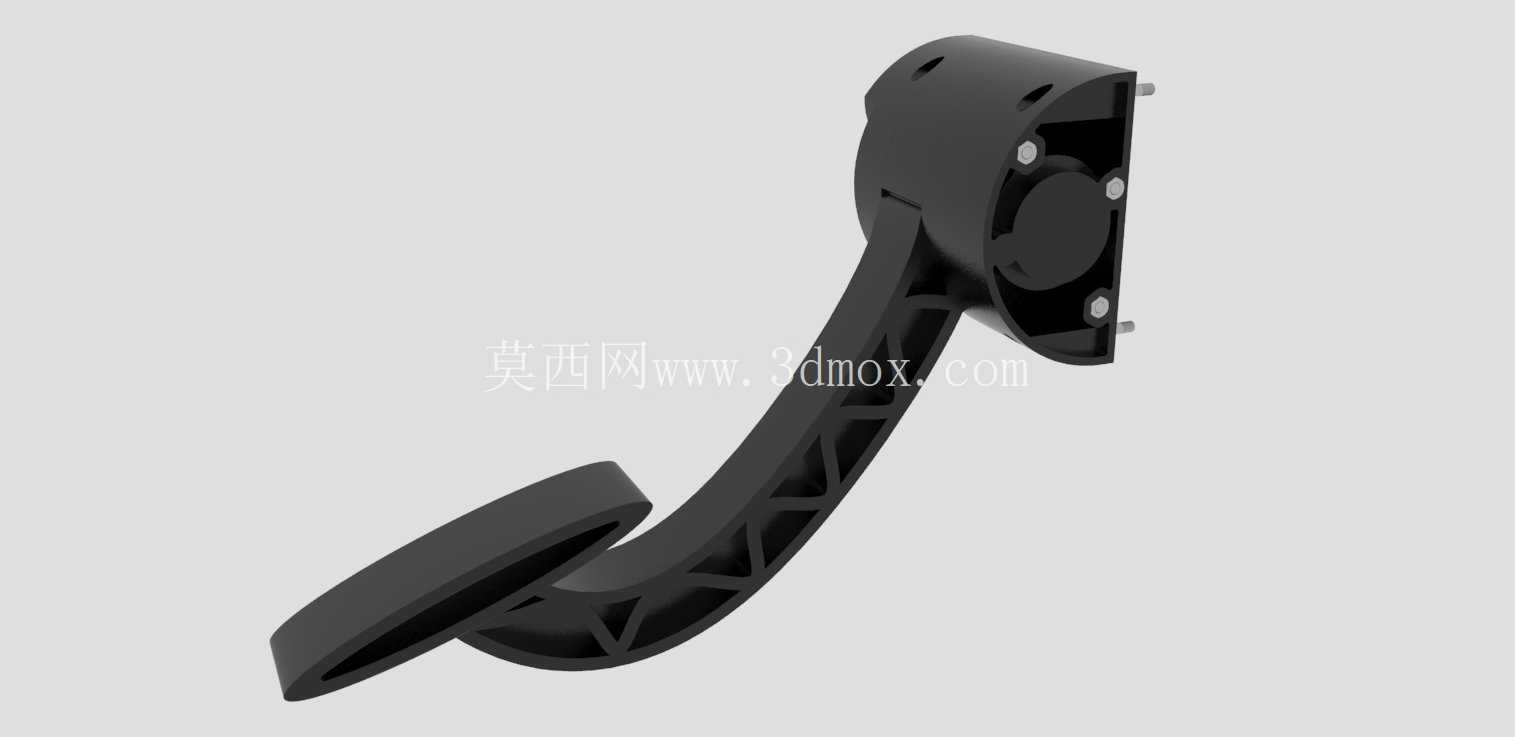

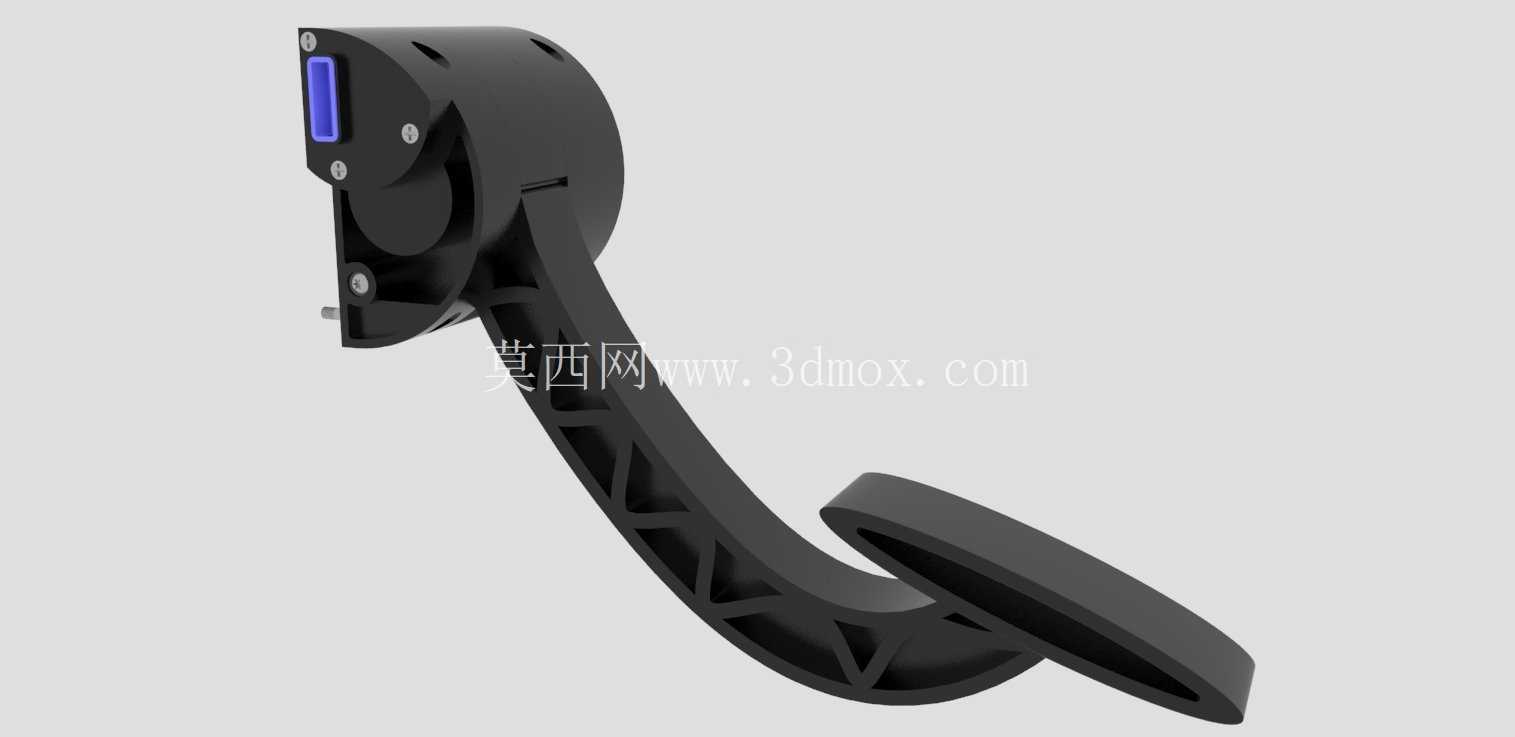

　　从结构设计逻辑来看，这款踏板在原有通用减压阀踏板的基础上做了多维度调整，首先是主体受力臂采用了镂空加强筋结构，在不降低纵向踩踏刚度的前提下，削减了非受力区域的实体材料占比，整体自重较传统实心铸件踏板降低近三成，既减少了生产环节的原料消耗，也降低了安装位置的承重负载。踏板的踩踏接触面做了微弧面收边处理，边缘做了圆角过渡，避免操作人员长时间踩踏出现硌脚、打滑的问题，接触面的弧度匹配普通工作鞋的鞋底曲面，踩踏施力时受力分布更均匀，不会出现局部应力集中导致的构件断裂问题。

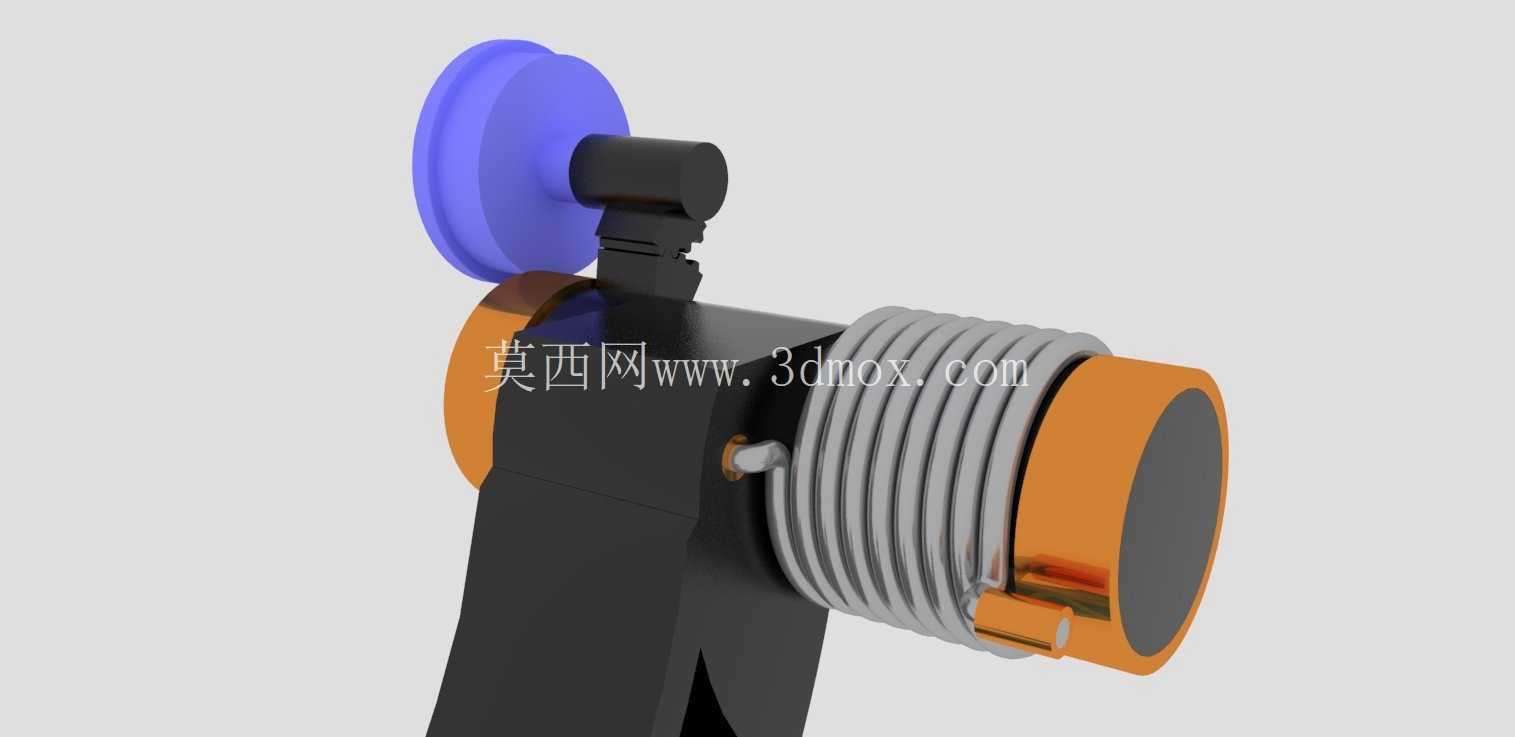

　　密封与防护层面，踏板与阀体连接的转轴位置配套了环形密封件，外侧加装了半包围式防尘罩壳，能够阻挡车间环境中的金属切屑、焊接飞溅、浮尘颗粒进入转轴配合间隙，同时可以阻挡日常清洁、工位喷淋产生的水渍侵入，避免转轴出现锈蚀卡滞，延长构件的维护周期。内部的复位弹簧做了预压参数匹配，踩踏行程控制在合理区间，脚感反馈清晰，松开后踏板可以快速复位，不会出现卡滞、回弹不到位导致的减压阀误动作。

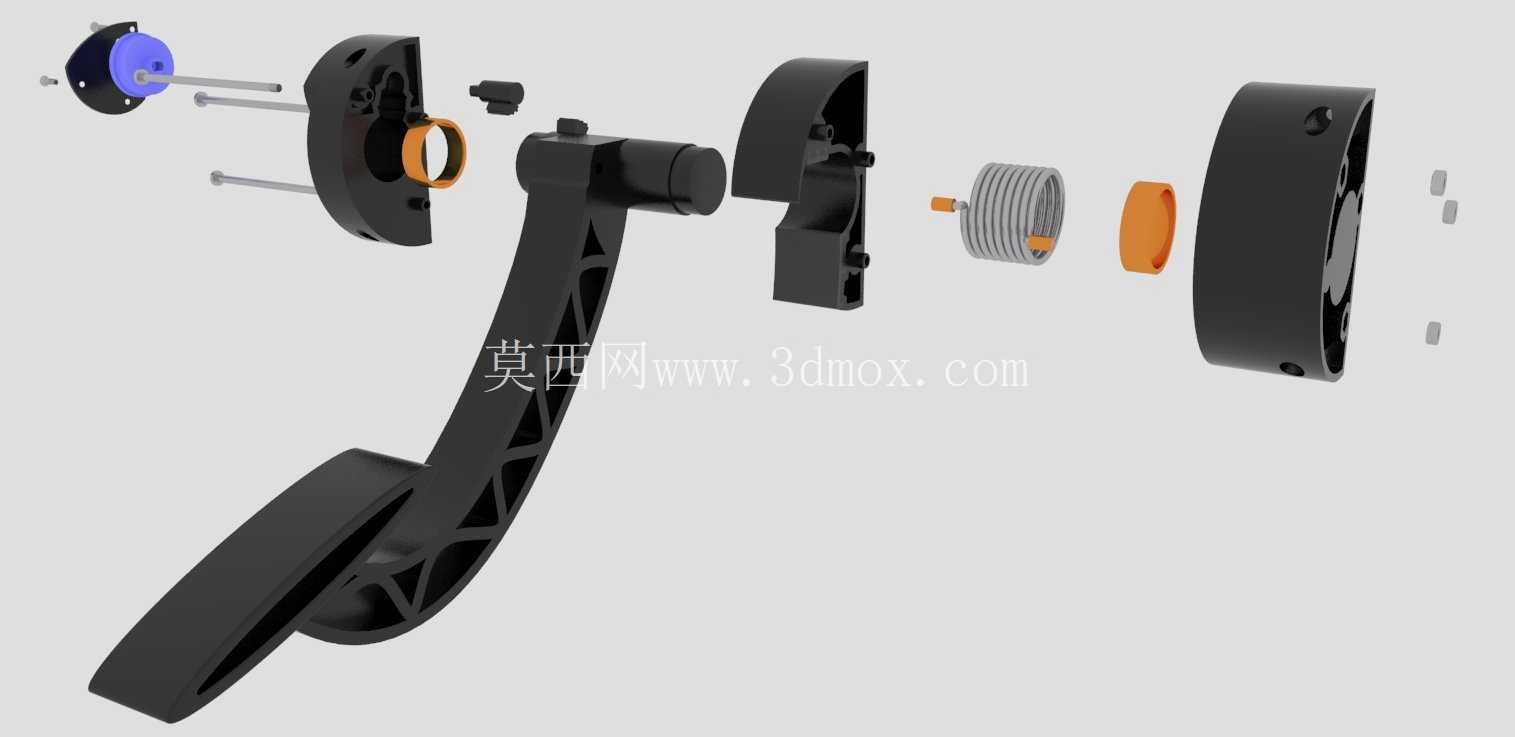

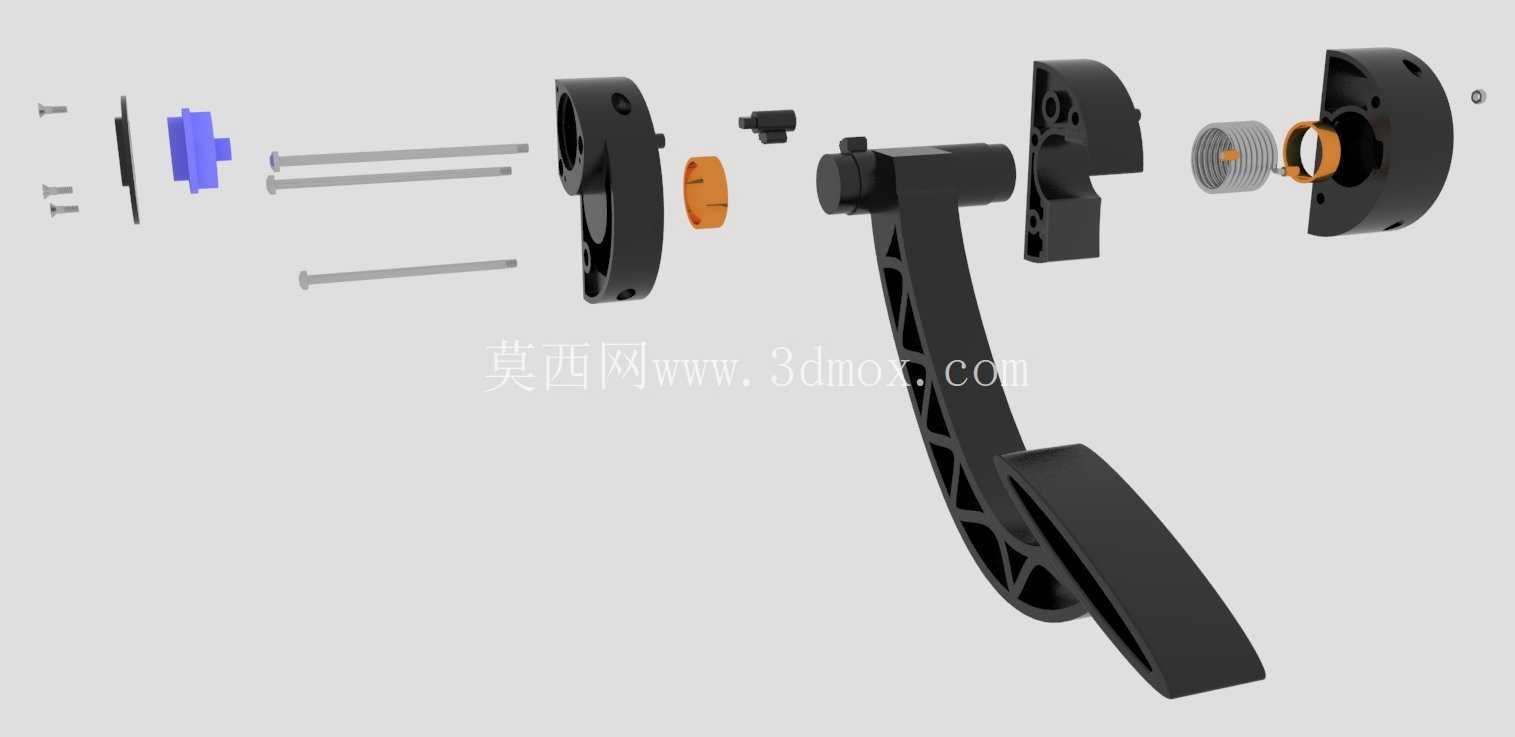

　　安装边界上，这款踏板采用侧装式固定结构，通过三个均布的安装孔与减压阀阀体侧面对接，安装孔位的同轴度公差控制在装配允许范围内，不需要额外做扩孔、修配即可完成装配，适配市面多数同规格减压阀的安装接口。整体构件拆分后包含固定基座、受力臂、转轴、复位弹簧、密封件、侧罩壳几个模块，各模块之间采用卡扣加紧固件的双重固定方式，日常维护时不需要专用工具即可完成易损件的更换。踏板的整体外伸长度控制在合理范围，不会超出阀体安装面过多，避免工位周边工件、推车剐蹭导致踏板误触发，同时踩踏端的高度匹配常规工位的地面安装高度，操作人员不需要刻意抬脚即可完成操作，长时间作业的疲劳度更低。
