齿轮传动式脚踏控制机构结构设计

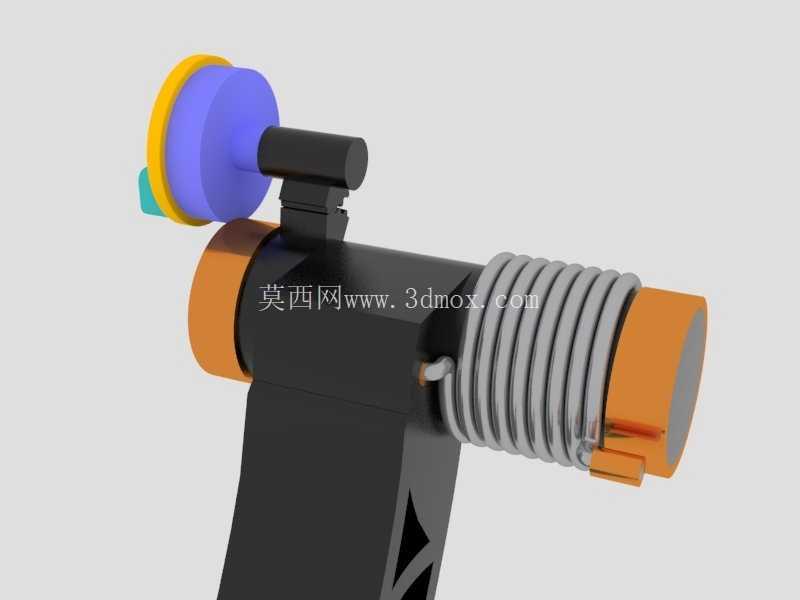

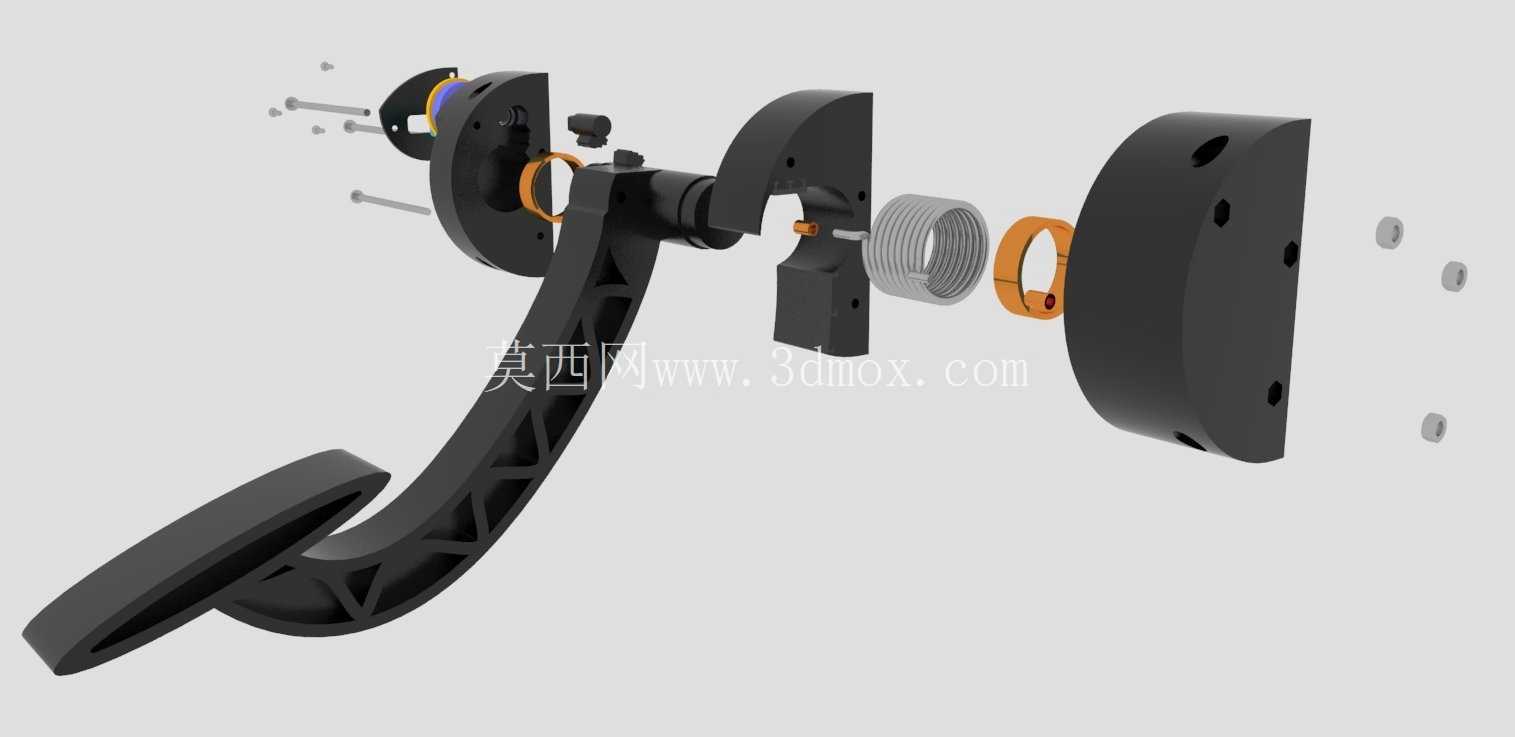

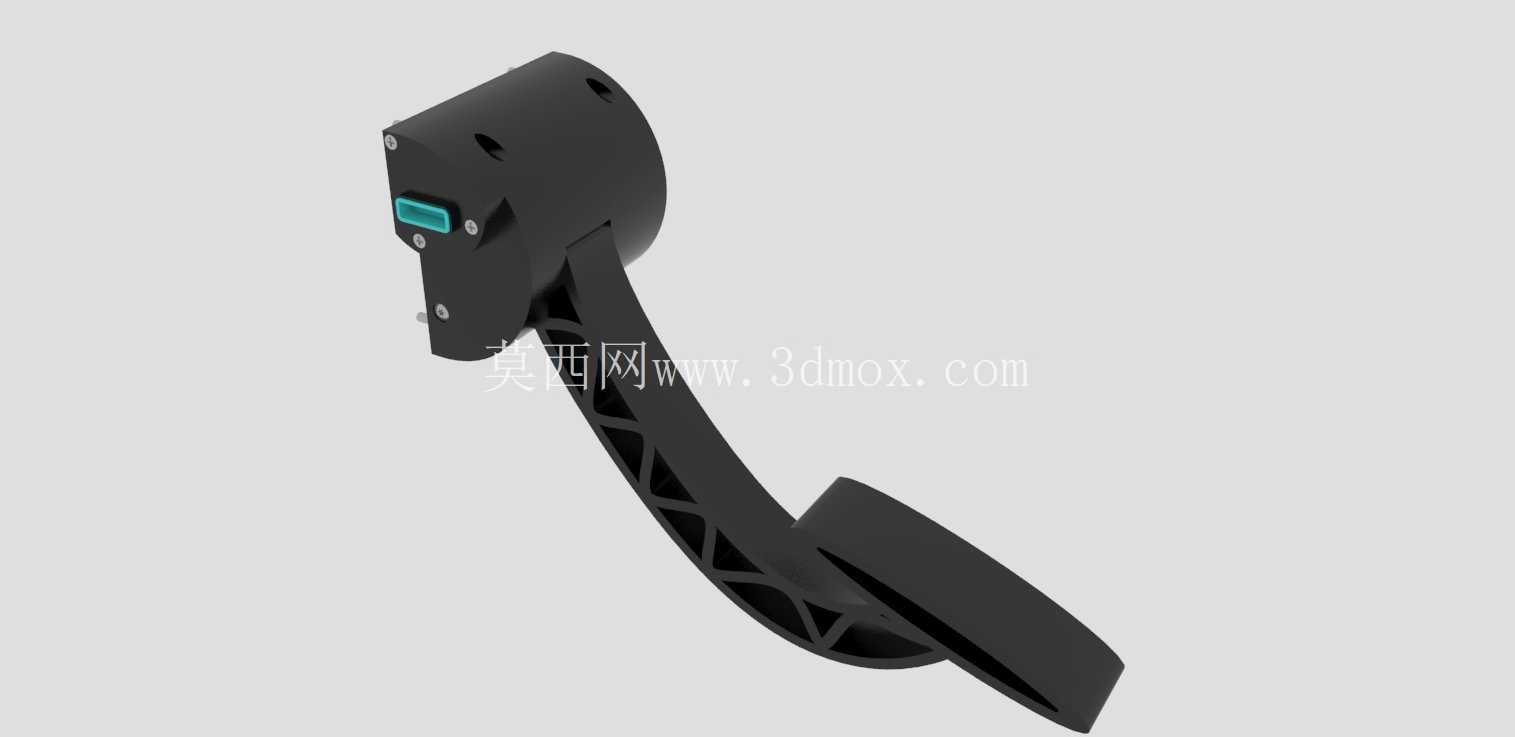

　　该脚踏控制机构主要适配减压阀类流体控制设备的手动操控场景，常见于工业气动控制回路、液压工作站、流体输送管线的现场操作工位，操作人员可通过脚部踩踏完成阀件开度调节，解放双手完成其他管线对接、工件持握类操作，提升现场作业的操作效率。从功能实现逻辑来看，该机构采用齿轮啮合作为传动核心，踏板端的摆角输入通过齿轮组完成行程放大，当踏板产生20°的摆动行程时，末端传感触发端可实现40°的角位移输出，无需额外增设连杆放大机构即可满足触发行程要求，相比传统直推式踏板结构，传动比稳定，踩踏过程的力反馈线性度更好，不会出现行程末端卡滞、力值突变的问题。

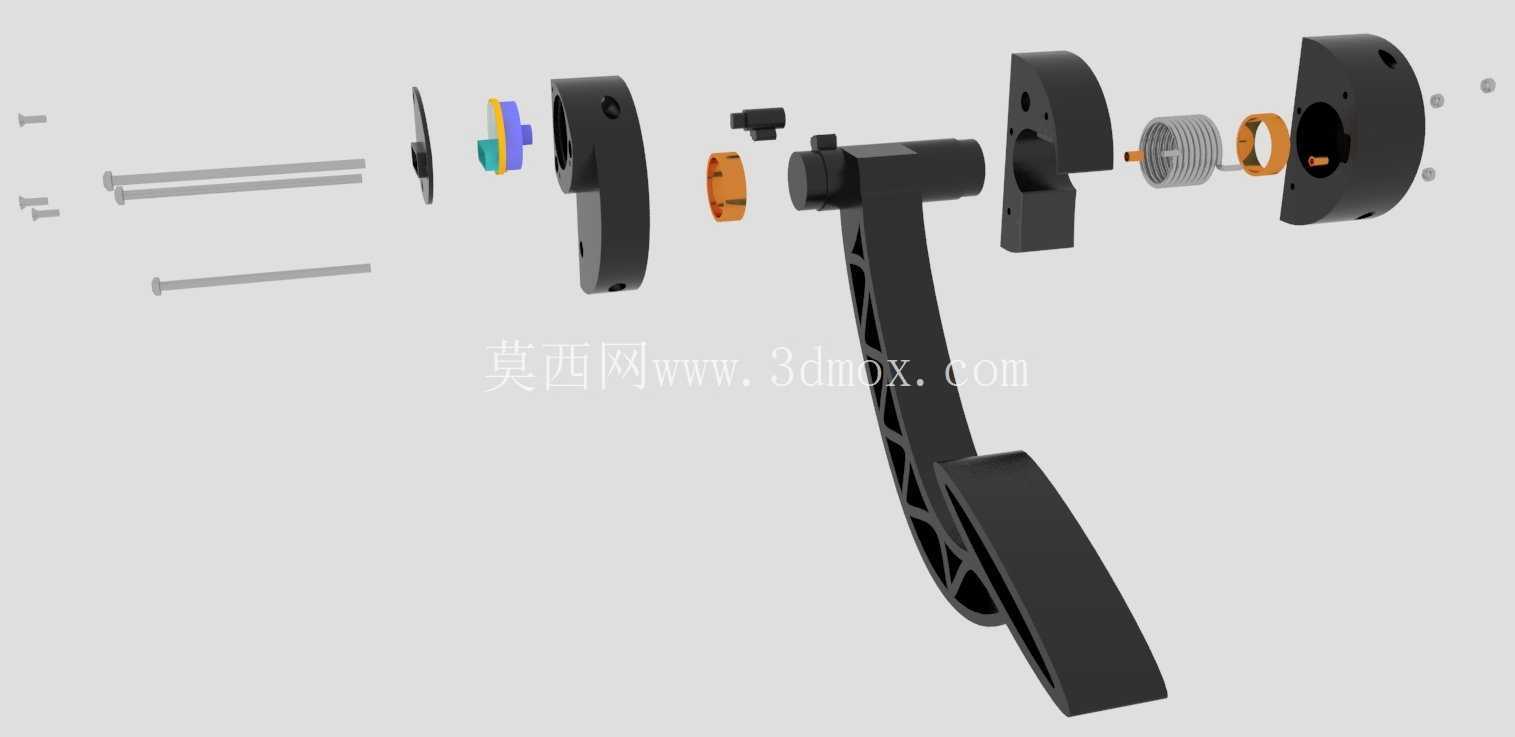

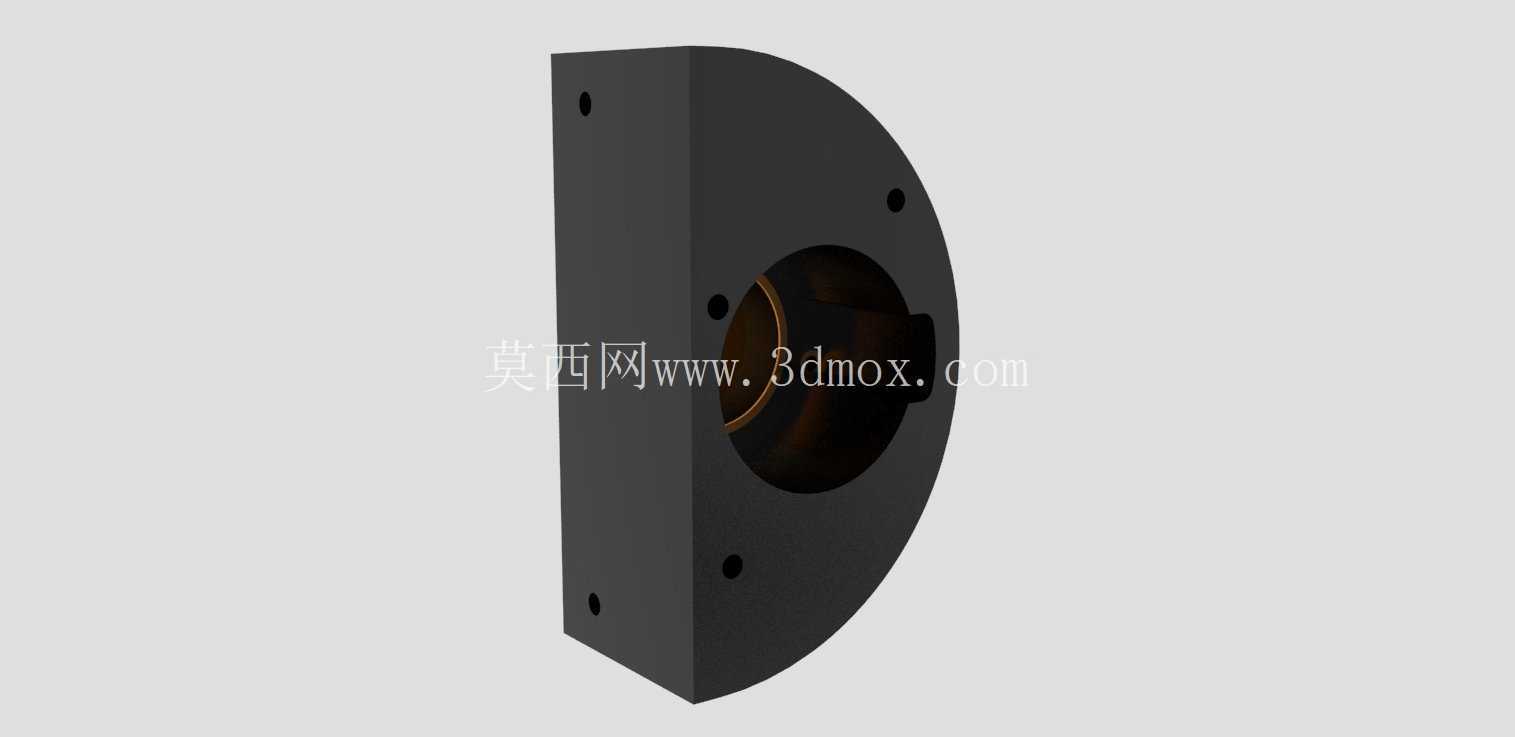

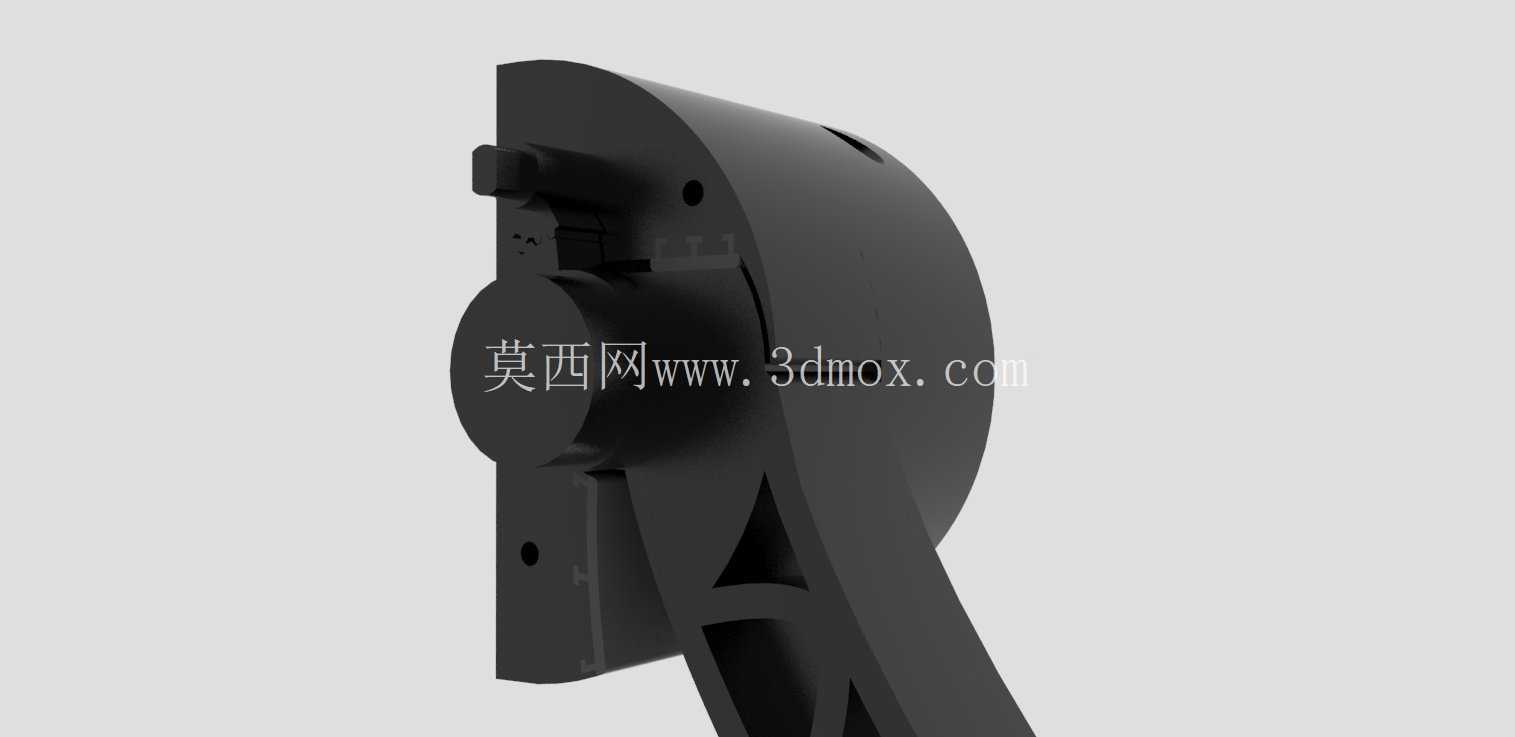

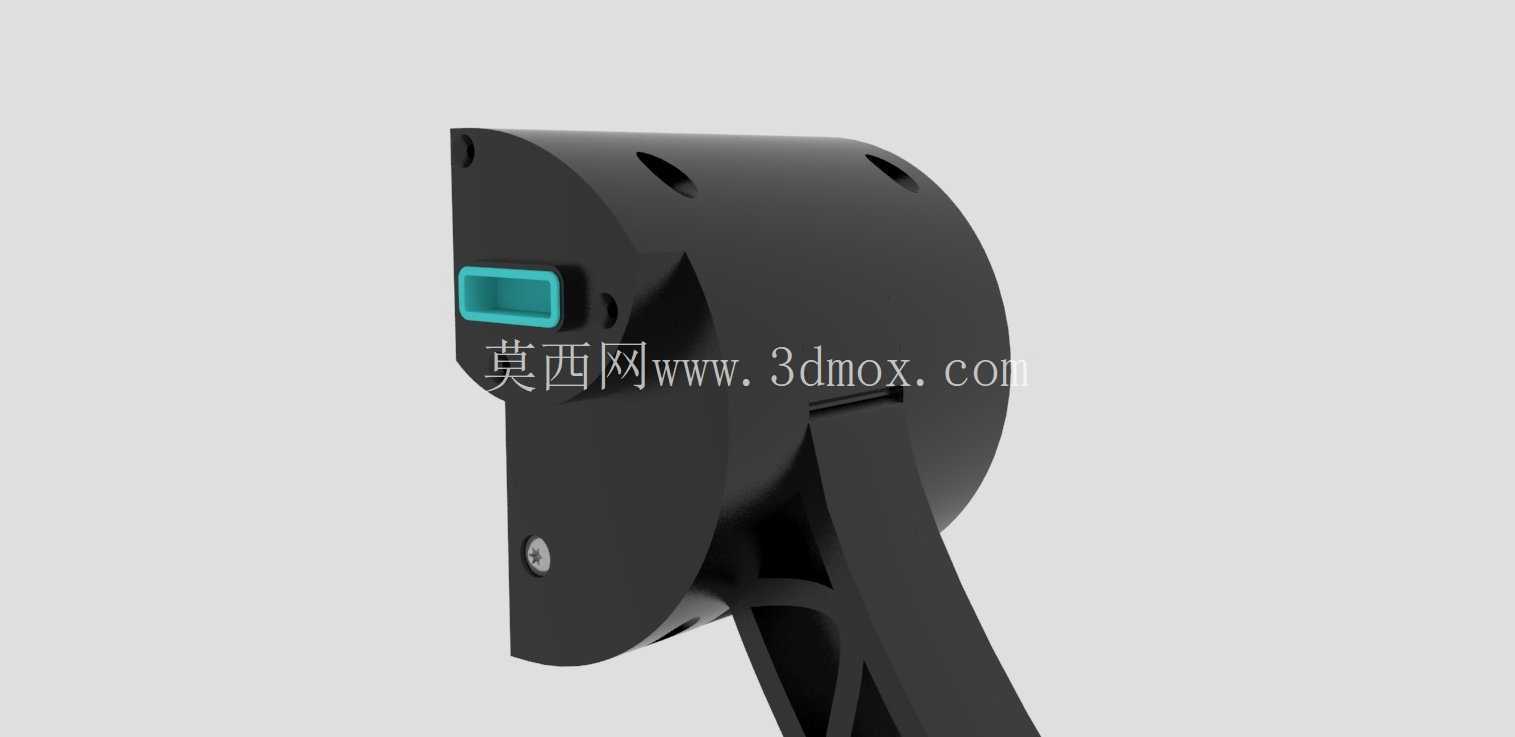

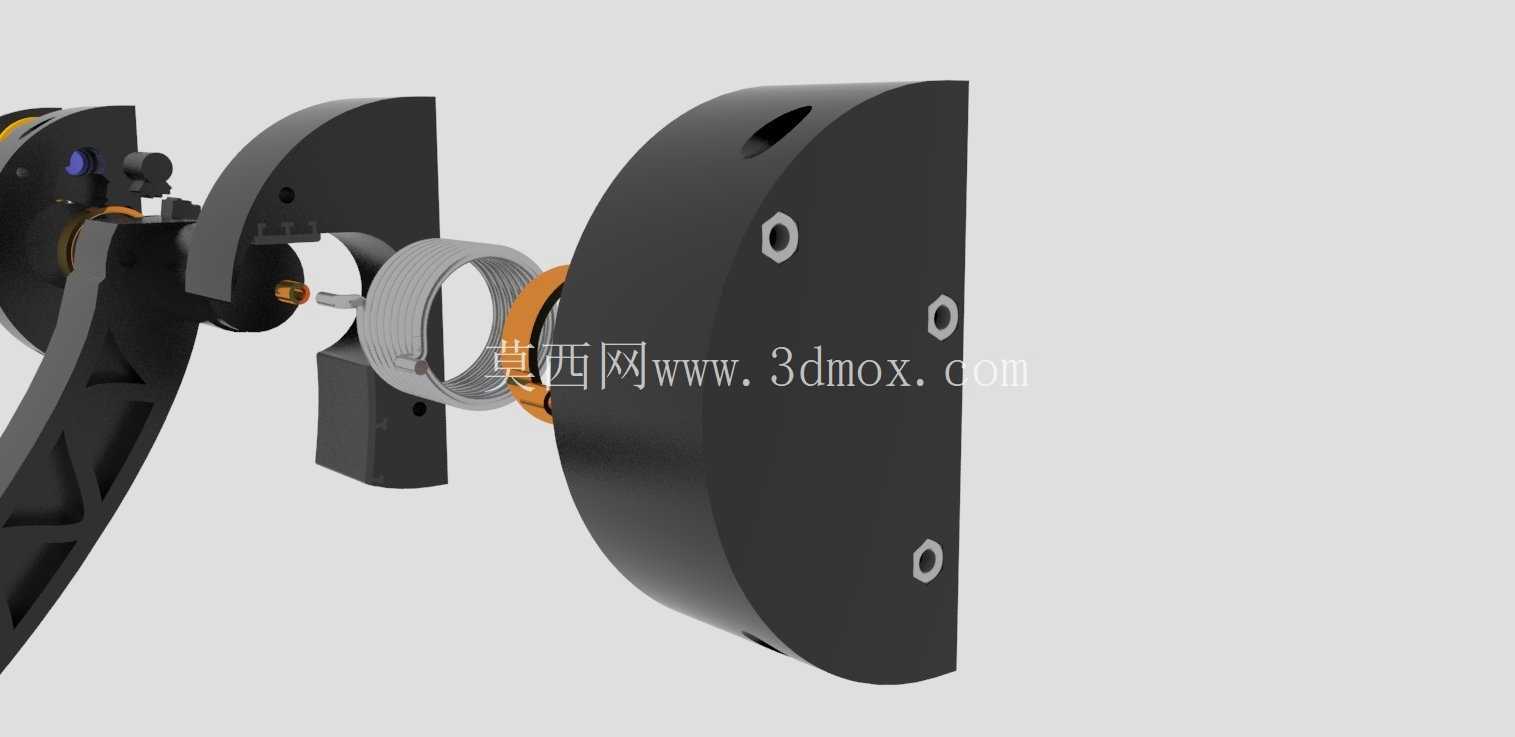

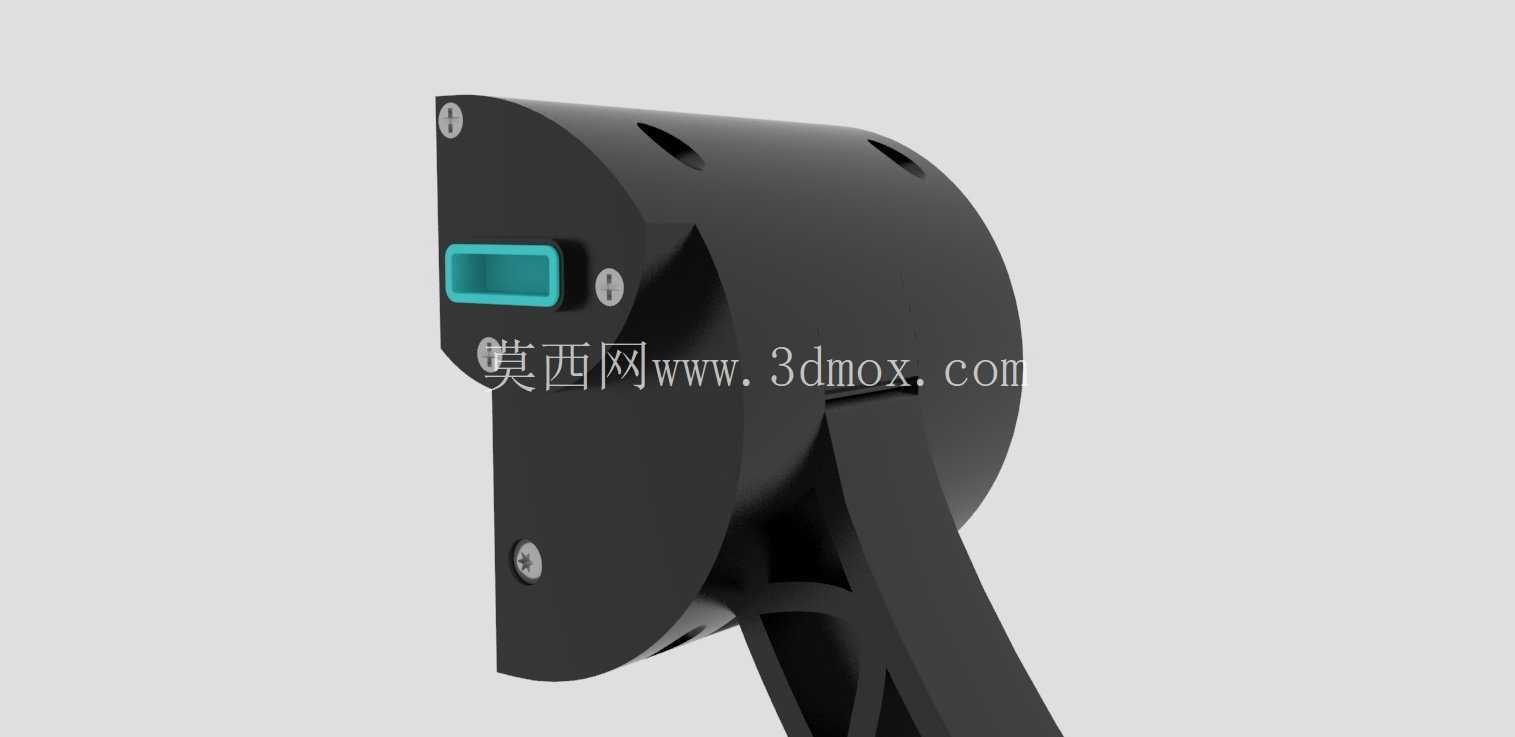

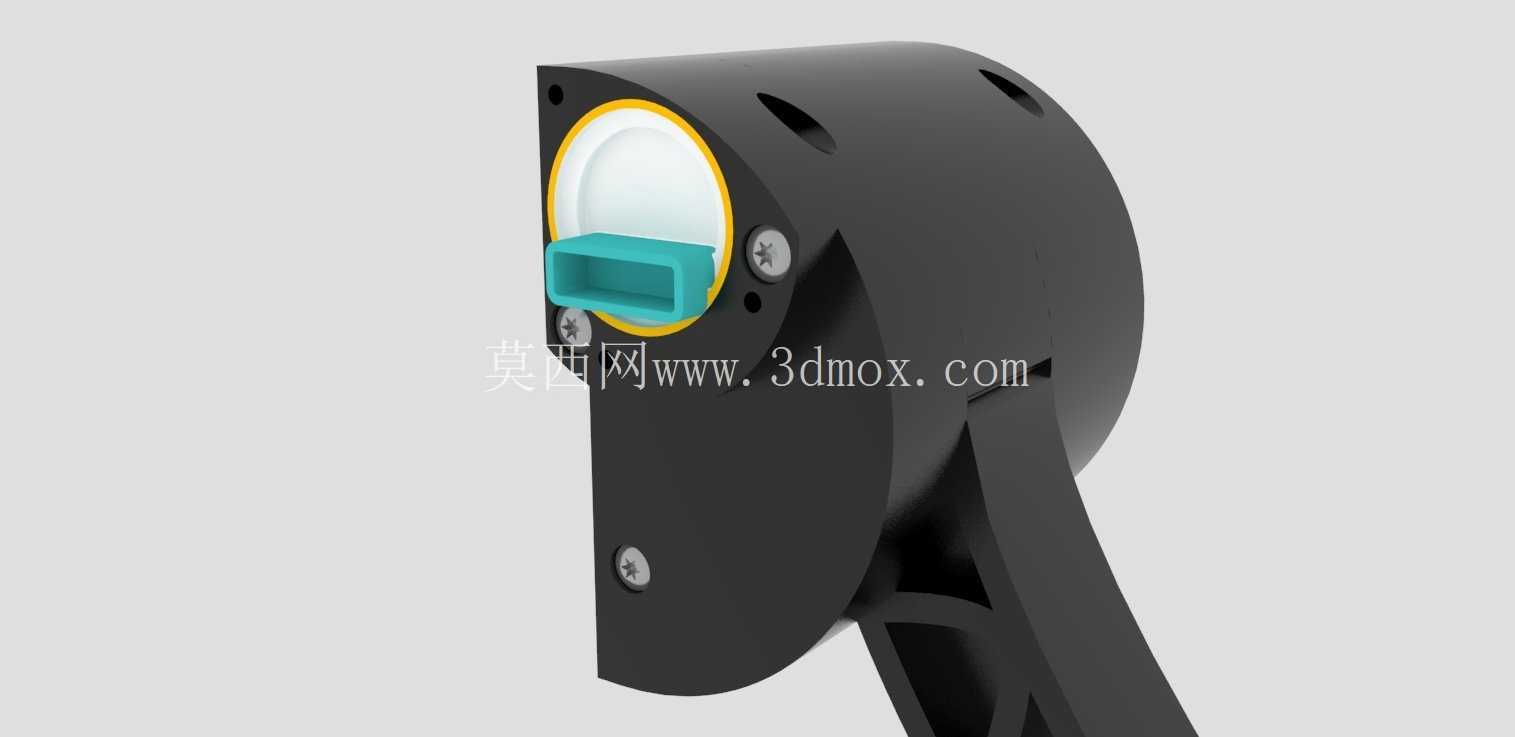

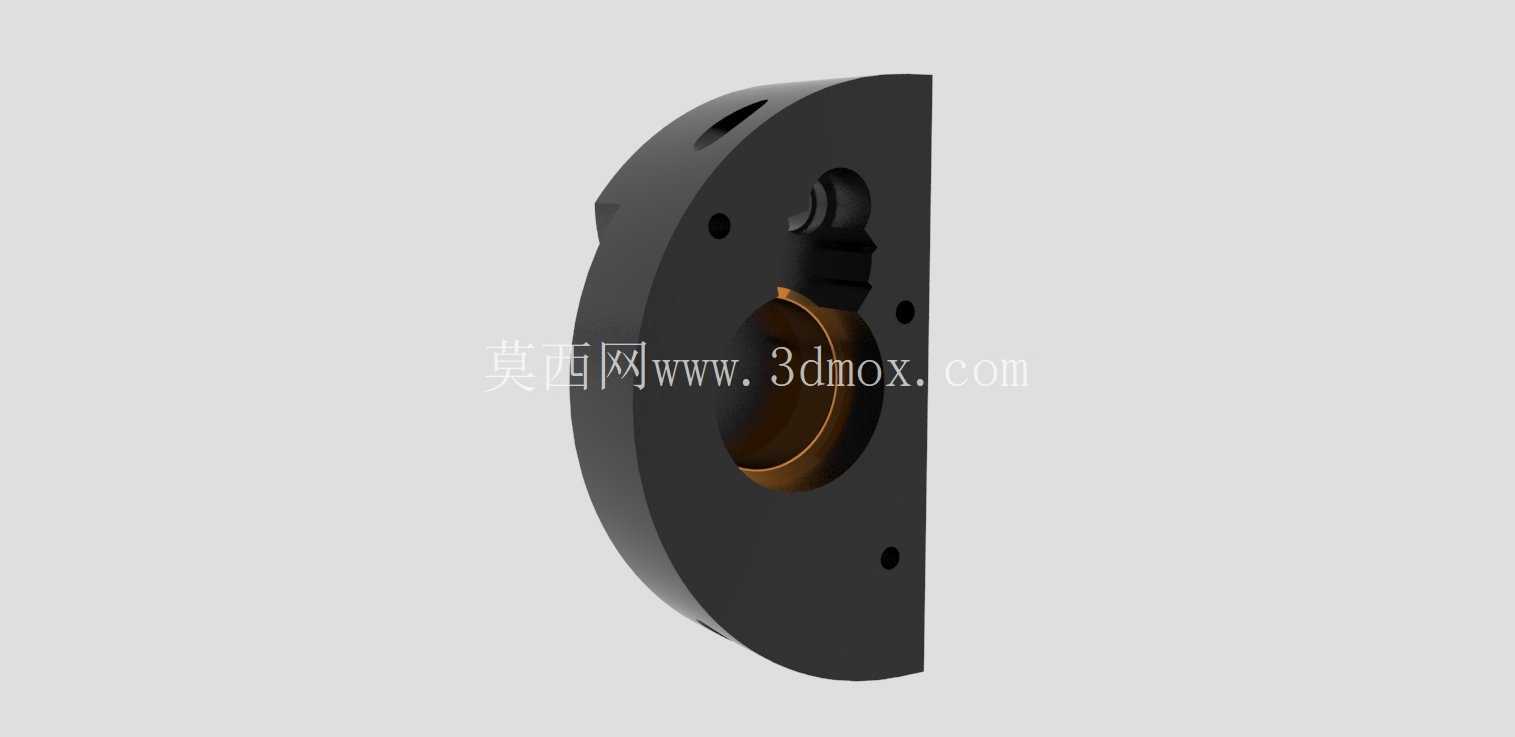

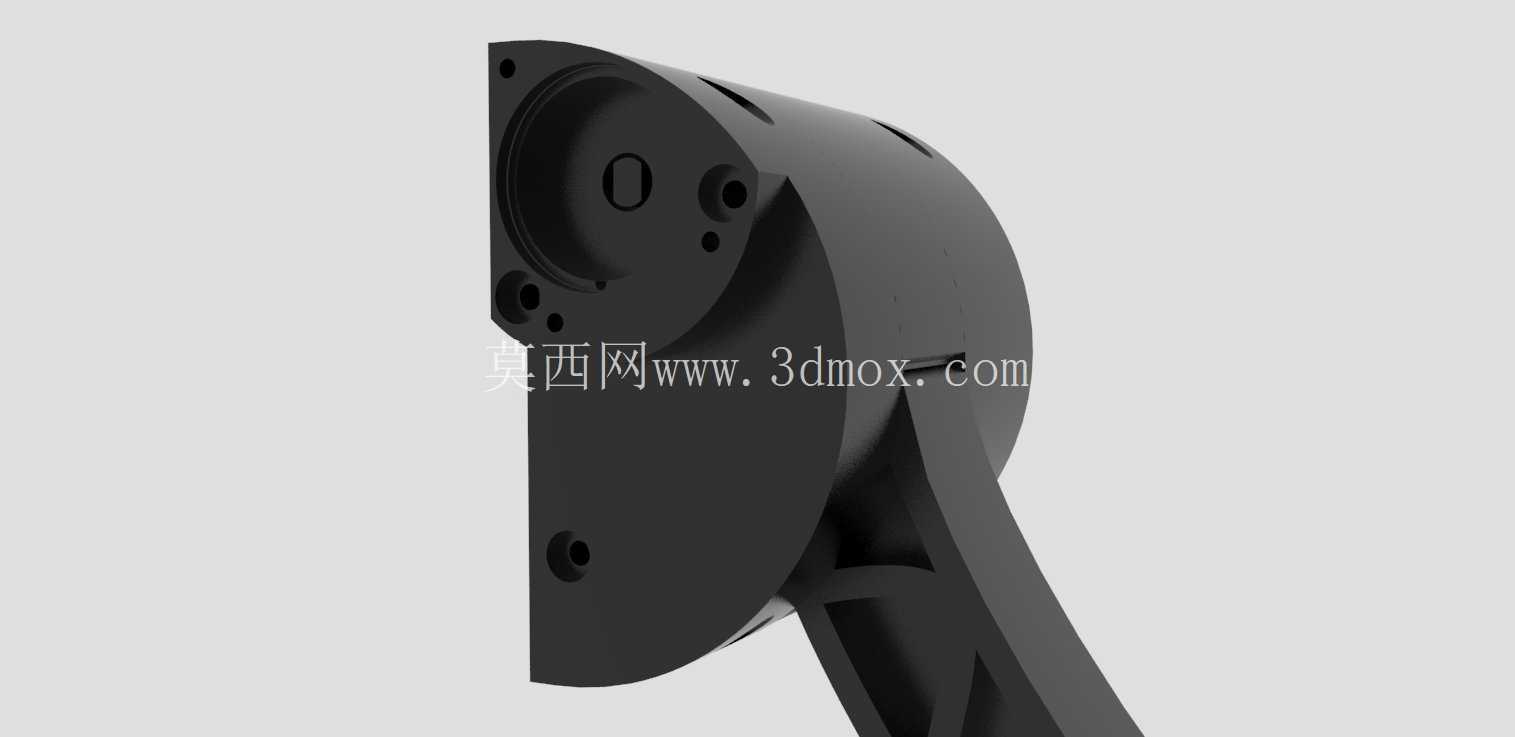

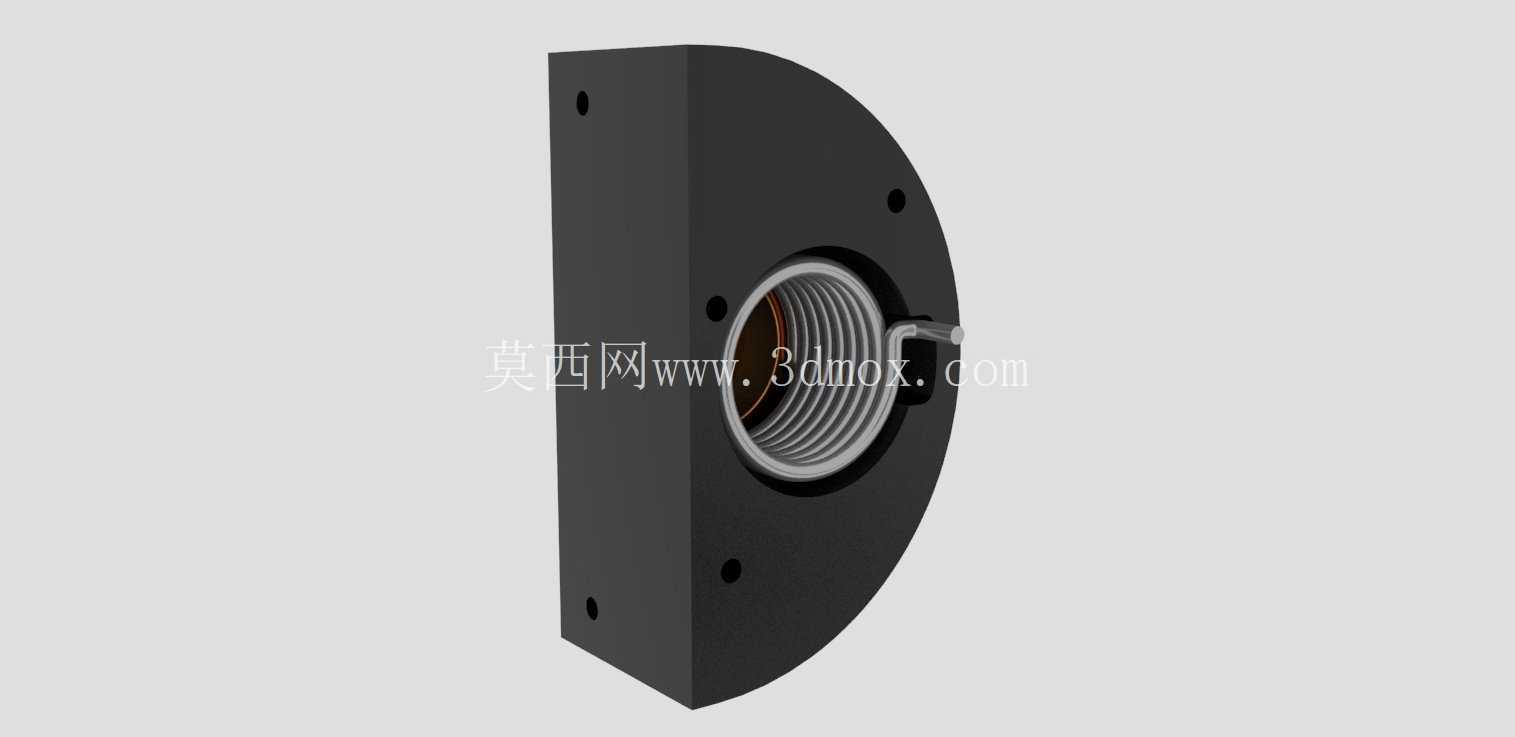

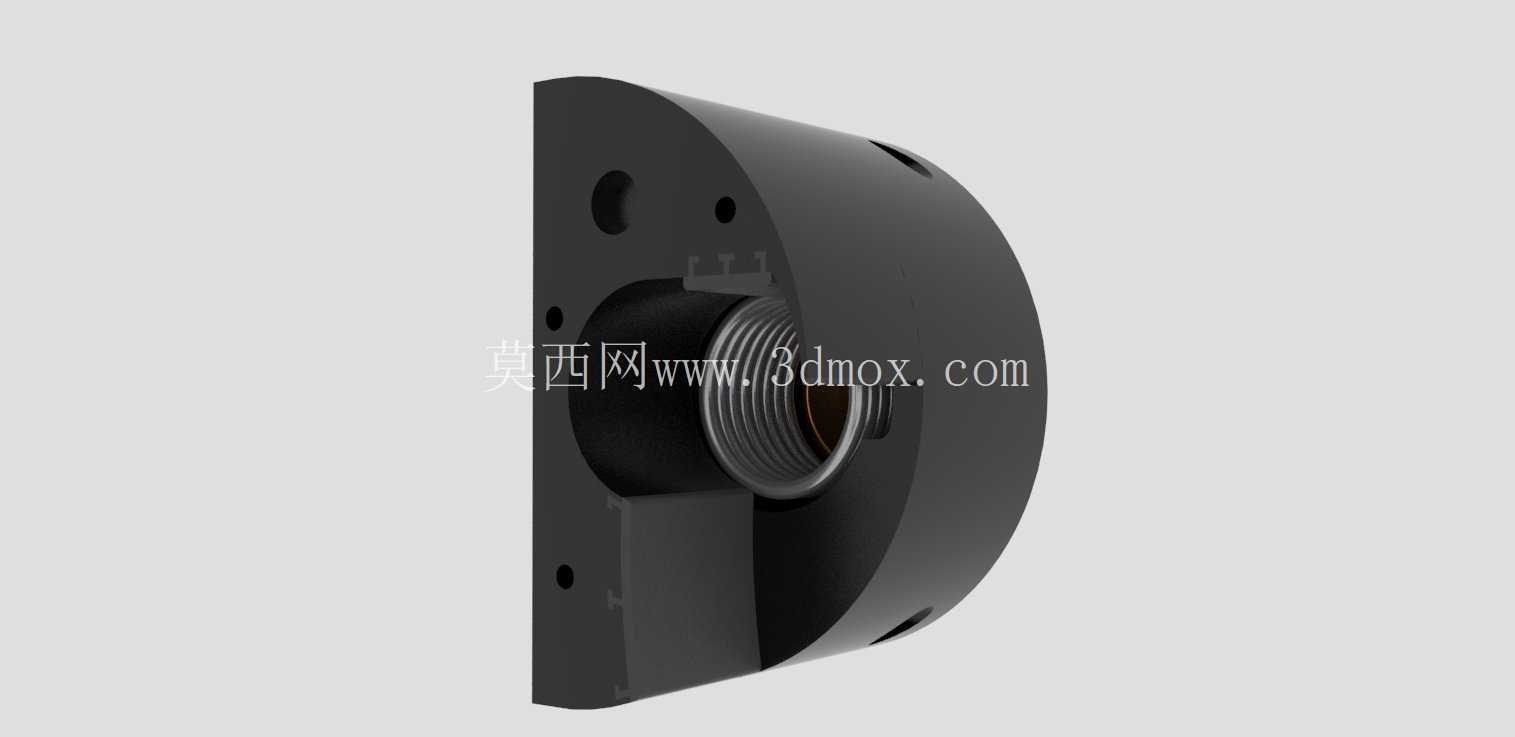

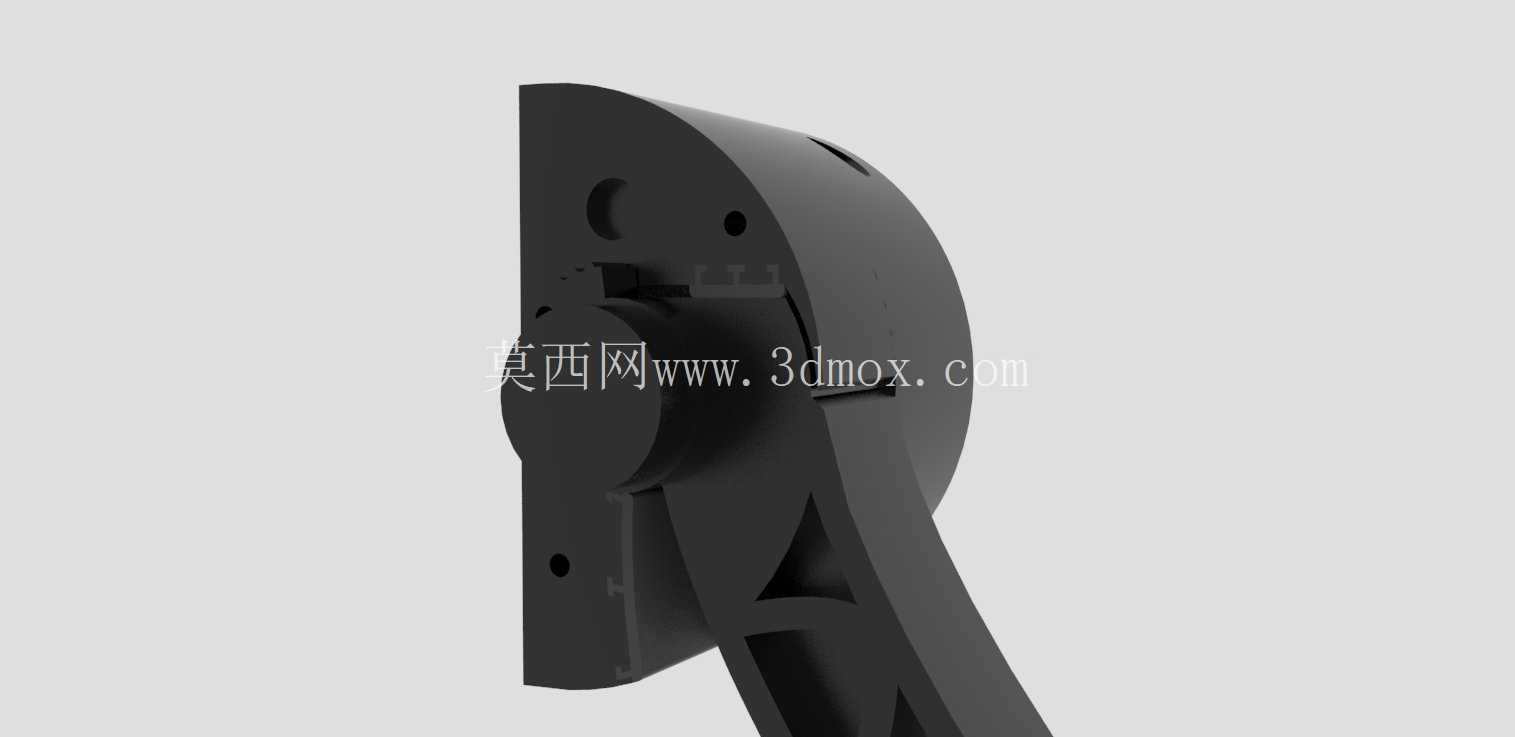

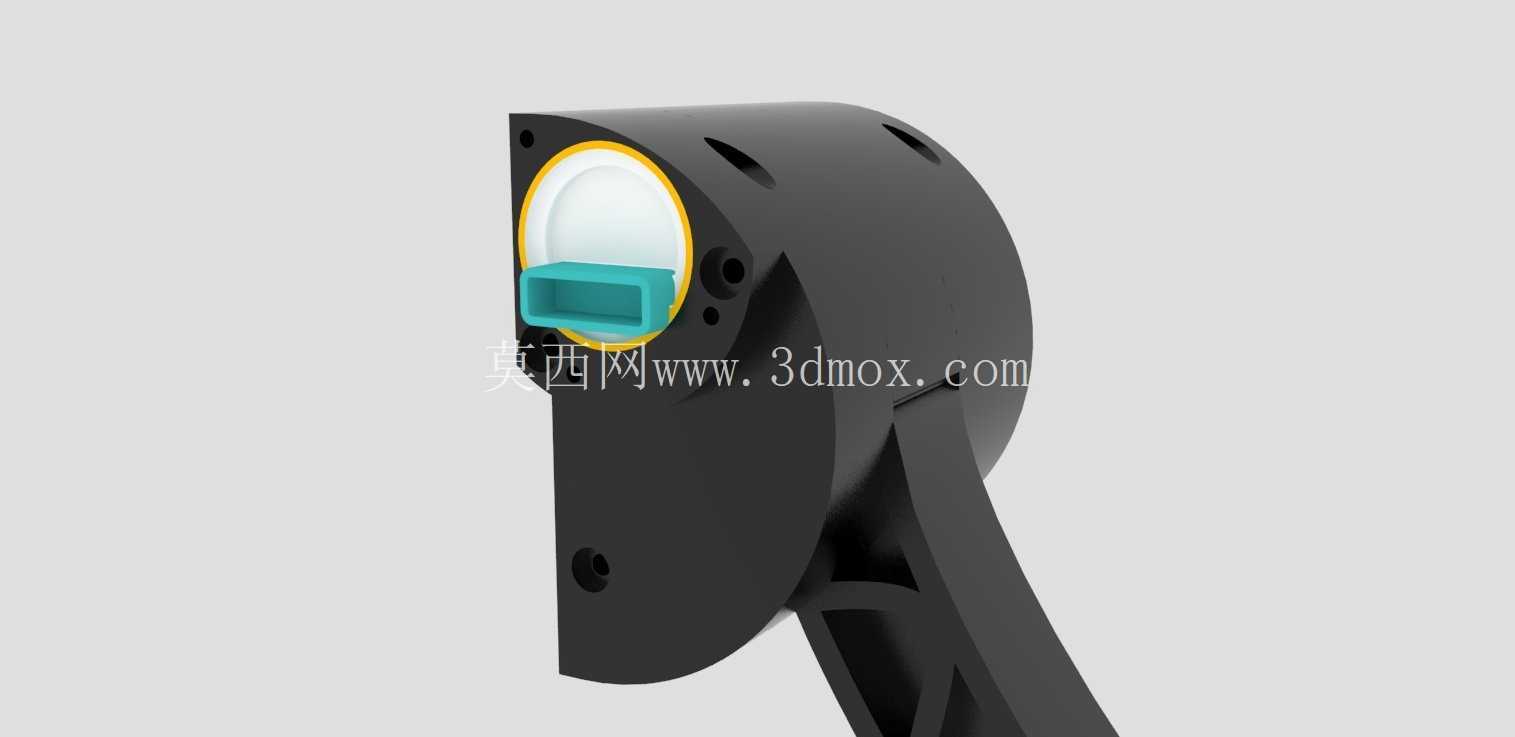

　　结构设计层面，整体采用紧凑式半封闭壳体布局，所有传动齿轮、转轴部件均内置在壳体内腔，仅保留踏板摆臂与外部触发接口外露，可适配车间多粉尘、少量切削液飞溅的作业环境，避免异物进入传动副造成磨损卡滞；壳体拼接位置采用十字槽螺钉紧固，日常维护时仅需拆开侧盖即可完成齿轮间隙调整、润滑脂补充操作，后期维护成本较低。安装边界方面，壳体主体为类圆柱与平面结合的构型，预留的三个安装孔位呈三角分布，可直接通过螺栓固定在阀组侧方的安装支架上，无需额外设计转接固定板；外露的触发接口为矩形嵌装结构，可直接匹配对应角度传感器或阀杆的连接端，安装时仅需保证踏板初始零位与阀件关闭状态对齐即可，装配对位难度低。

　　材质选用上，主体结构件适配PC-ABS混合材质的成型工艺，也可根据使用场景强度要求更换为压铸铝合金材质，齿轮副可选用POM工程塑料或粉末冶金件，兼顾耐磨性能与整体重量控制，踏板摆臂位置做了加强筋结构设计，可承受常规成人踩踏的冲击力，长期使用不会出现摆臂变形、断裂的问题。实际使用过程中，踩踏行程的阻尼感可通过调整齿轮侧的阻尼垫片参数进行适配，既可以满足轻触快速触发的使用需求，也可调整为带明显档位感的分段踩踏模式，适配不同开度调节的操作要求。
