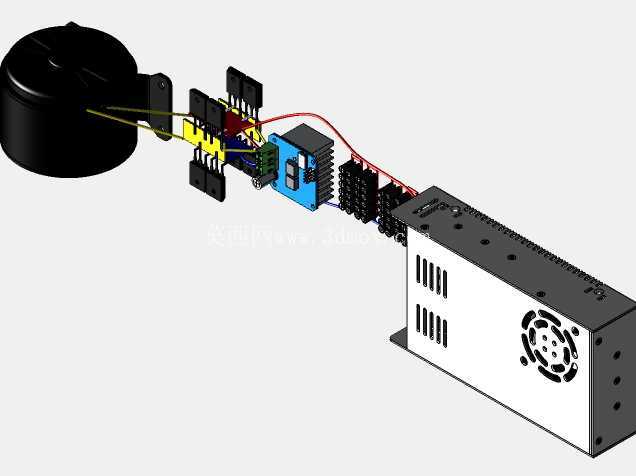

带电容续流二极管的IBT-2驱动接线结构

　　这套接线结构主要面向中小功率直流有刷电机的驱动控制场景，常见于小型自动化输送线、桌面级机械臂、智能巡检小车的动力回路搭建，核心作用是解决IBT-2大电流驱动模块在电机启停、正反转切换时的反向电动势冲击问题，避免驱动板上的功率MOS管被瞬时高压击穿，同时通过电容储能平抑母线电压波动，让电机运行时的扭矩输出更平稳，不会因为负载突变出现驱动掉电复位的情况。

　　从设计逻辑上看，整套结构没有做冗余的集成化封装，完全按照工程现场的接线规范排布组件：靠近电机侧的位置预留了电容安装位，大容量电解电容直接跨接在电机动力线的正负极两端，就近吸收电机换相时的纹波电流，减少长导线带来的寄生电感影响；续流二极管反向并联在驱动输出端与电机接线端子之间，当驱动桥关断瞬间，电机绕组产生的反向感应电动势可以通过二极管形成泄放回路，不会反向灌入驱动模块的功率回路。各个组件之间的接线长度做了合理约束，动力线与信号走线分开排布，避免大电流通断时的电磁干扰串入控制信号端，导致驱动误触发。

　　安装边界上，整套组件的排布预留了足够的电气间隙，高压动力部分与低压信号端子之间的爬电距离满足低压电控设备的安全要求，驱动模块自带的散热壳体可以直接固定在设备的金属安装板上，不需要额外做绝缘隔离；电容与二极管的安装位置避开了散热风扇的出风通道，不会阻挡驱动模块的散热风道，同时接线端子全部采用快插式结构，现场维护时不需要重新焊接线路，只需要松开端子螺丝就能更换故障组件。实际应用中，这套接线结构可以适配额定电压12-36V、持续电流20A以内的直流电机负载，在频繁正反转、急停急启的工况下，驱动模块的故障率比无防护的裸板接线降低六成以上，电容的容值选型匹配了常见中小功率电机的绕组电感量，不会出现过补偿导致的驱动启动电流过大问题，二极管的电流余量按照3倍额定工作电流选取，即使电机堵转时的泄放电流也不会造成二极管过热损坏。

　　外形排布上，各个组件的固定孔位都做了统一的安装基准，电容采用卧式固定方式，降低整体安装高度，适合在设备内部电控仓空间局促的场景下使用，接线端的标识清晰，现场施工时不会出现正负极接反的问题，驱动模块的状态指示灯外露，调试时可以直观判断供电、信号输入的工作状态，不需要额外外接检测仪表就能快速排查接线故障。
