微耕机传动连接花键套结构设计

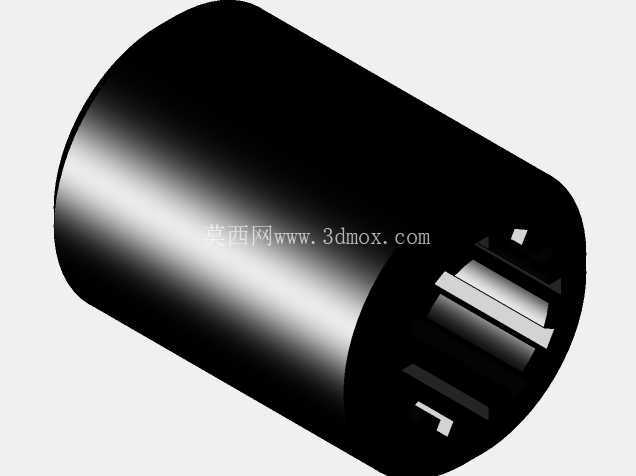

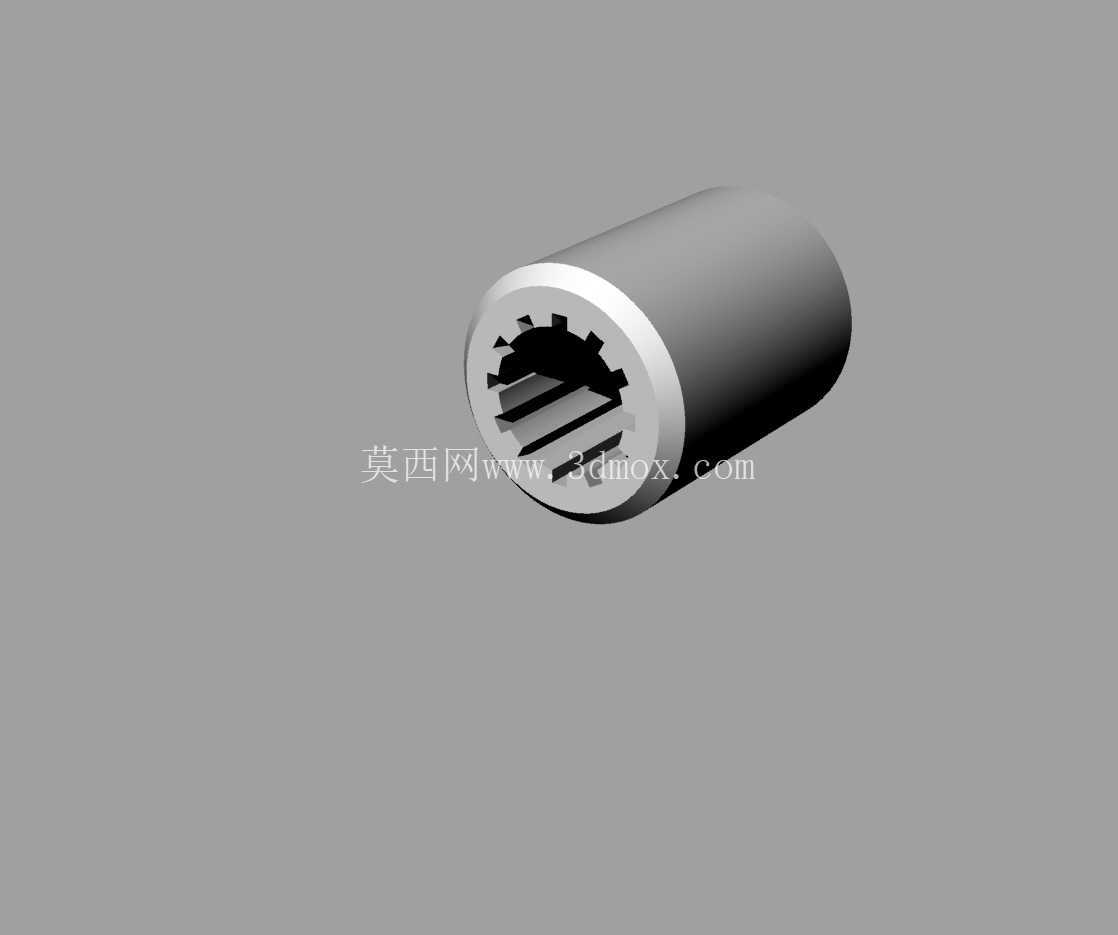

　　该零件为小型农用动力耕作设备传动系统中的核心连接构件，主要承担动力输出轴与耕作执行组件之间的扭矩传递作用，常见于手扶式微耕机、小型耕耘机的动力传输链路中，安装位置介于发动机输出端与刀辊传动输入端之间，工作过程中需持续承受耕作负载带来的交变扭矩与冲击载荷，同时要适配田间作业时的泥水、粉尘侵入工况，对结构强度与配合精度有明确要求。从结构设计来看，该零件采用内花键直齿配合形式，内孔均匀分布12个啮合齿，齿形轮廓经过参数化拟合，可与对应规格的外花键轴实现无侧隙啮合，避免传动过程中出现旷量冲击；外圆为光滑圆柱面，可直接穿入传动箱的支撑轴承内圈，外径尺寸与标准深沟球轴承内孔尺寸匹配，无需额外加装衬套即可完成径向定位，轴向通过轴端卡簧实现限位，安装时无需复杂工装，对准花键齿位推入即可完成装配。

　　设计过程中优先考虑了传动效率与抗冲击性能，花键齿的齿顶与齿根均做了微小圆角过渡，避免应力集中导致的齿根断裂问题，零件整体采用合金结构钢的选材预设，热处理后可达到足够的表面硬度与芯部韧性，适配田间作业时频繁遇到的负载突变场景，比如耕作时碰到石块、硬土块带来的瞬时冲击，不会出现齿面崩裂或扭转变形。外形尺寸方面，零件总长与外径的比例经过匹配校核，既保证了花键啮合长度足够传递额定扭矩，又不会占用过多传动箱内部空间，安装边界可适配多数同功率段微耕机的传动箱腔体尺寸，替换原有同规格零件时无需修改周边安装结构，可直接完成备件替换。

　　实际应用中，该类花键套的失效形式多为齿面磨损或齿根断裂，因此建模过程中对花键齿的形位公差做了严格约束，内花键的同轴度、齿距累积误差均控制在合理公差带内，保证装配后运转平稳，不会出现偏磨或异响问题，同时光滑外圆的圆柱度公差也匹配轴承配合要求，避免高速运转时出现径向跳动影响传动稳定性。
